Мотоцикл Кавасаки W800. Руководство

ОБЩАЯ ИНФОРМАЦИЯ 39

Грузовые крючки

Зеркало заднего вида

Грузовые крючки предназначены для привя-

Регулировка зеркала заднего вида

зывания легких грузов к сиденью и расположе-

●●

Регулировка зеркала производится путем

ны слева и справа под сиденьем.

небольшого смещания корпуса зеркального

элемента относительно стебля.

●●

В случае, если вышеописанной регулировки

недостаточно для получения требуемого об-

зора, ослабьте верхнюю шестигранную кон-

тргайку и поверните стебель зеркала.

Момент затяжки:

Нижняя гайка:

30 Нм

Верхняя контргайка:

30 Нм

A. Грузовые крючки

40 ОБЩАЯ ИНФОРМАЦИЯ

A. Нижняя гайка для затяжки

B. Верхняя контргайка

C. Зеркало заднего вида

ПРИМЕЧАНИЕ

{{

Если динамометрический ключ недосту-

пен, обратитесь к авторизованному диле-

ру Кавасаки для проведения данной регули-

ровки.

ОБКАТКА 41

ОБКАТКА

Первые 1600 км пробега мотоцикла считаются обкаточными. Во время обкатки необходимо со-

блюдать аккуратность при езде, а также следовать нижеприведенным инструкциям.

●●

Таблица, приведенная ниже, показывает максимальные рекомендованные обороты двигателя

во время обкатки.

Пробег

Максимальная скорость

0 ~ 800 км

4 000 об/мин

800 ~ 1 600 км

6 000 об/мин

ПРИМЕЧАНИЕ

{{

При езде по дорогам общего пользования необходимо соблюдать скоростной режим.

●●

Не рекомендуется начинать движение или резко повышать обороты двигателя сразу после за-

пуска, даже если двигатель прогрет. Дайте двигателю поработать 2-3 минуты перед началом

езды, чтобы масло успело прокачаться через все каналы двигателя.

●●

Не рекомендуется резко повышать обороты двигателя при включенной нейтральной передаче.

42 ОБКАТКА

ПРЕДУПРЕЖДЕНИЕ

Новые шины достаточно скользкие и могут привести к потере управляемости. В течении

первых 160 км пробега необходимо быть особенно аккуратным. Во время обкатки избе-

гайте резких ускорений и торможений, а также наклонов с большим градусом.

Также особенно важно провести первое техническое обслуживание мотоцикла у авторизован-

ного дилера Кавасаки после первых 1000 км. пробега.

ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ 43

ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ

Запуск двигателя

●●

Убедитесь, что кнопка остановки двигателя

находится в положении «включено».

●●

Поверните ключ в замке зажигания в поло-

жение “ON”.

●●

Убедитесь, что включена нейтральная пере-

дача.

●●

Не поворачивая рукоятку акселератора, на-

жмите на кнопку стартера и запустите дви-

гатель.

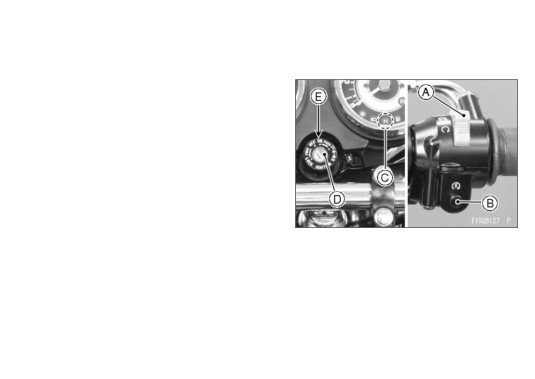

A. Кнопка остановки двигателя

B. Кнопка стартера

C. Индикаторная лампа нейтральной передачи

D. Замок зажигания

E. Положение ON

ПРИМЕЧАНИЕ

{{

Контрольная лампа системы впрыска то-

плива FI загорается при повороте ключа

в замке зажигания в положение ON на не-

сколько секунд.

44 ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ

{{

Если она гаснет, значит неисправностей в

системе не обнаружено.

{{

Мотоцикл оборудован датчиком падения,

который автоматически останавливает

мотор при падении мотоцикла.

ПРЕДОСТЕРЕЖЕНИЕ

Не включайте стартер больше чем на 5 се-

кунд во избежание перегрева и излишне-

го расходования заряда аккумуляторной

батареи. Если двигатель не запустился,

необходимо подождать 15 секунд перед

следующим запуском стартера.

A. Рычаг сцепления

B. Выключатель блокировки стартера

ПРИМЕЧАНИЕ

{{

Мотоцикл оборудован системой блокиров-

ки стартера. Двигатель не запустится,

ПРЕДОСТЕРЕЖЕНИЕ

если мотоцикл стоит на боковом упоре и

Не позволяйте двигателю работать на хо-

не включена нейтральная передача. Одна-

лостых оборотах дольше 5 минут, это мо-

ко, двигатель можно запустить с любой

жет привести к перегреву и повреждению

включенной передачей, если боковой упор

двигателя.

убран и выжат рычаг сцепления.

ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ 45

Запуск двигателя от внешнего

Подключение пуско-зарядного устройства

источника питания

●●

Снимите сиденье.

Если аккумуляторная батарея разряжена,

●●

Убедитесь, что зажигание выключено.

ее необходимо снять и зарядить. Если заря-

●●

Снимите кронштейн и отодвиньте ЭБУ в

дить батарею не представляется возможным,

сторону, не отключая его разъемы. (Для по-

можно использовать

12-вольтовое пуско-за-

лучения более подробной информации см.

рядное устройство для запуска двигателя.

раздел «Аккумуляторная батарея»).

●●

Подключите провод положительного вывода

ОПАСНОСТЬ

пуско-зарядного устройства

(+) к положи-

тельному выводу аккумуляторной батареи (+)

Аккумуляторная батарея выделяет кис-

лород, который может загореться или

взорваться при определенных услови-

ях. Он присутствует в батарее даже когда

батарея разряжена. Не подносите источ-

ники искр и пламени к аккумуляторной

батарее. При работе с батареей одевай-

те защитные очки. В случае попадания

электролита из батареи на кожу, глаза или

одежду - промойте его водой и обрати-

тесь к врачу.

46 ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ

ОПАСНОСТЬ

Аккумуляторные батареи содержат рас-

твор серной кислоты, которая может на-

нести травмы при попадании на кожу, а

также выделяют водород, который яв-

ляется взрывоопасным. Не подключайте

провод от отрицательного вывода пуско-

зарядного устройства к отрицательному

выводу батареи. Не дотрагивайтесь до

положительного и отрицательного вы-

водов батареи одновременно. Не под-

Положительный вывод (+) аккумуляторной

ключайтесь к замерзшей аккумуляторной

батареи

батарее - она может взорваться. Не пу-

Положительный вывод (+) зарядного

тайте полярность батареи, иначе батарея

устройства

может взорваться и повредить электри-

Неокрашенная металлическая поверхность

ческие системы транспортного средства.

Отрицательный вывод (- ) зарядного

устройства

●●

Для запуска двигателя следуйте стандарт-

ным процедурам.

●●

Подключите отрицательный вывод (-) заряд-

ного устройства к верхнему болту крепления

заднего амортизатора либо любой другой

неокрашенной металлической поверхности.

Не используйте отрицательный (-) вывод ак-

кумуляторной батареи.

ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ 47

Троганье с места

ПРЕДОСТЕРЕЖЕНИЕ

●●

Убедитесь, что боковой упор убран.

Не включайте стартер больше чем на 5 се-

●●

Выжмите рычаг сцепления.

кунд во избежание перегрева и излишне-

●●

Включите первую передачу.

го расходования заряда аккумуляторной

●●

Немного поверните рукоятку акселератора и

батареи. Если двигатель не запустился,

плавно отпустите рычаг сцепления.

необходимо подождать 15 секунд перед

●●

В момент срабатывания сцепления, повер-

следующим запуском стартера.

ните рукоятку акселератора чуть сильнее,

чтобы двигатель не заглох.

●●

После запуска двигателя отсоедините про-

вода пуско-зарядного устройства. Сначала

всегда отсоединяется провод от отрицатель-

ного вывода (-).

●●

Установите сиденье на место.

A. педаль переключения передач

48 ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ

ПРИМЕЧАНИЕ

Переключение передач

{{

Мотоцикл оборудован системой блокиров-

●●

Полностью поверните рукоятку акселерато-

ки стартера. Двигатель не запустится,

ра от себя (уменьшите обороты двигателя) и

если мотоцикл стоит на боковом упоре и

выжмите рычаг сцепления.

не включена нейтральная передача.

●●

Включите повышенную либо пониженную

передачу.

●●

Поверните рукоятку акселератора наполо-

вину, добавляя оборотов двигателя и плавно

отпустите рычаг сцепления.

ПРЕДУПРЕЖДЕНИЕ

Переключение на низшую передачу на

высокой скорости резко повышает обо-

роты двигателя, это может привести к

повреждению силового агрегата. Также

заднее колесо может начать буксовать,

что, в свою очередь, может привести к

аварии. Переключение на пониженную

передачу должно осуществляться на обо-

ротах ниже 5000 об/мин на каждой пере-

даче.

ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ 49

ПРИМЕЧАНИЕ

Торможение

{{

Коробка передач оборудована устрой-

●●

Полностью закройте рукоятку акселератора,

ством облегченного поиска нейтральной

не выжимая рычаг сцепления (за исключе-

передачи.При остановленном мотоцикле

нием случаев переключения передач), что-

трансмиссия не может быть включена

бы двигатель помог затормозить мотоцикл.

выше первой передачи. Чтобы облегчить

●●

Переключитесь на 1 передачу вниз так, что-

поиск нейтральной передачи, переключи-

бы Вы полностью остановились, когда будет

тесь на первую передачу, после чего под-

включена первая передача.

нимите рычаг переключения передач, стоя

●●

При торможении пользуйтесь обоими тормо-

на месте. Трансмиссия переключится

зами одновременно. Переключите передачу

только на нейтральную передачу.

на пониженную и выжмите рычаг сцепления,

чтобы не дать двигателю заглохнуть.

50 ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ

●●

Не блокируйте тормоза, это приведет к про-

скальзыванию колес. При прохождении по-

воротов тормозить не рекомендуется. По-

нижайте скорость перед началом поворота.

●●

При экстренном торможении не обращайте

внимание на переключение передач, скон-

центрируйтесь на максимальном нажатии

на тормоза, не допуская их блокировки и

проскальзывания колес.

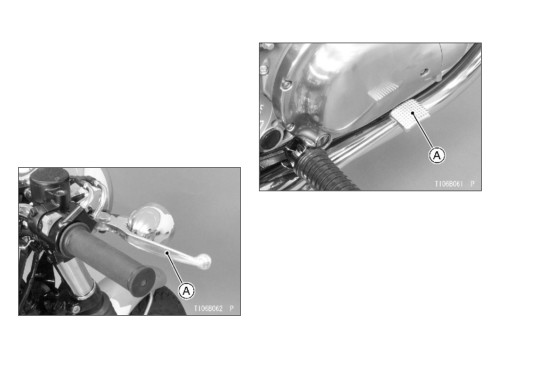

А. Педаль заднего тормоза

A. Рычаг переднего тормоза

ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ 51

Остановка двигателя

Аварийная остановка мотоцикла

●●

Полностью закройте газ.

Мотоцикл Кавасаки спроектирован с учетом

●●

Переключитесь на нейтральную передачу.

всех требований по безопасности и удобству

●●

Поверните ключ в замке зажигания в поло-

эксплуатации. Однако, в обязанности владель-

жение “OFF”.

ца и водителя входит обучение управлению и

●●

Установите мотоцикл на боковой либо цен-

знанию необходимых процедур по обслужи-

тральный упор.

ванию мотоцикла. Неправильное обслужива-

●●

Заблокируйте рулевую колонку.

ние может привести к потенциально опасной

ситуации, вызванной неправильной работой

ПРИМЕЧАНИЕ

системы впрыска топлива. Наиболее частыми

{{

Мотоцикл оборудован датчиком падения,

являются:

который автоматически останавливает

1. Неправильно обслуженный либо загряз-

мотор при падении мотоцикла.

ненный воздушный фильтр. Это приводит

к попаданию пыли и грязи в корпус дрос-

сельной заслонки, что может привести к ее

заклиниванию.

2. Грязь также может попасть в двигатель в

процессе снятия воздушного фильтра.

52 ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ

В случае поломки системы впрыска необ-

Парковка

ходимо остановить мотоцикл, используя тор-

моза и выжав рычаг сцепления. Допускается

ПРЕДУПРЕЖДЕНИЕ

остановка двигателя, используя аварийный

Использование либо парковка транс-

выключатель двигателя. После того, как он бу-

портного средства около легковоспламе-

дет использован, поверните ключ зажигания в

няющихся материалов может привести к

положение «OFF».

повреждениям имущества и травмам. Не

прогревайте и не паркуйте мотоцикл ря-

дом с легковоспламеняющимися матери-

алами, которые могут контактировать с

глушителем или выхлопной трубой.

ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ 53

●●

При парковке в гараже, либо другом здании,

ПРЕДУПРЕЖДЕНИЕ

убедитесь, что помещение хорошо прове-

Двигатель и выхлопная система сильно

тривается. Не паркуйте мотоцикл рядом с

нагреваются в процессе эксплуатации. Не

источниками огня или искр.

дотрагивайтесь до двигателя, глушителя

и выхлопной трубы после остановки дви-

ПРЕДУПРЕЖДЕНИЕ

гателя.

Бензин является легковоспламеняющим-

ся и может взорваться при некоторых

●●

Переключите коробку передач на нейтраль

условиях. При заправке топлива необхо-

и выключите зажигание.

димо выключить двигатель и повернуть

●●

Установите мотоцикл на боковой либо цен-

ключ зажигания в положение «OFF». Не

тральный упор.

курить! Убедитесь, что поблизости от-

сутствуют источники открытого пламени

и искр.

ПРЕДОСТЕРЕЖЕНИЕ

Не паркуйте мотоцикл на мягком либо на-

клонном грунте, в противном случае он

●●

Заблокируйте рулевую колонку для предот-

может упасть.

вращения кражи.

ПРИМЕЧАНИЕ

{{

При остановке на обочине в темное время

суток включайте режим парковки (Р).

54 ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ

{{

Не оставляйте мотоцикл в режиме пар-

Каталитический конвертер

ковки (Р) надолго, в противном случае ак-

Мотоцикл оборудован каталитическим кон-

кумуляторная батарея разрядится.

вертером в выхлопной системе.

Платина и родий вступают в реакцию с угар-

ным газом, углеводородом и окисью азота, что-

бы преобразовать их в углекислый газ, воду,

азот и кислород. Это позволяет значительно

очистить выхлопные газы, попадающие в ат-

мосферу. Для правильного функционирования

конвертера, необходимо соблюдать следую-

щие условия.

Мотоцикл Кавасаки W800. Руководство - часть 3
