Для облегчения контроля положения правого и левого регуляторов на них предусмотрены оциф-
рованные риски. Они видны в проёмы правого и левого пазов для оси заднего колеса в вилке.




ПРЕДОСТЕРЕЖЕНИЕ



Ось заднего колеса должна быть установлена таким образом, чтобы переднее и заднее ко-
лёса вращались в одной плоскости. Неправильная установка приведёт к преждевременно-
му  износу  шины  и  существенному  ухудшению  управляемости  мотоциклом. Проверить  это
можно с помощью простых приспособлений, например, длинного ровного бруска или стру-
ны, натянутой от заднего колеса к переднему. Струна или брусок должны касаться боковой
поверхности задней шины (она шире передней), а расстояние между струной или бруском у
передней шины должны быть одинаковы спереди и сзади.

·  Затяните обе контргайки регуляторов.

·  Затяните гайку оси заднего колеса.
Момент затяжки гайки оси: 108Нм



ПРИМЕЧАНИЕ



Если у Вас нет динамометрического ключа, обратитесь к своему дилеру. Не
полагайтесь на случайно достигнутый момент затяжки - это опасно.

·  Перепроверьте величину провисания цепи ещё раз. Повторите процедуру регулировки ещё

раз, если это необходимо.

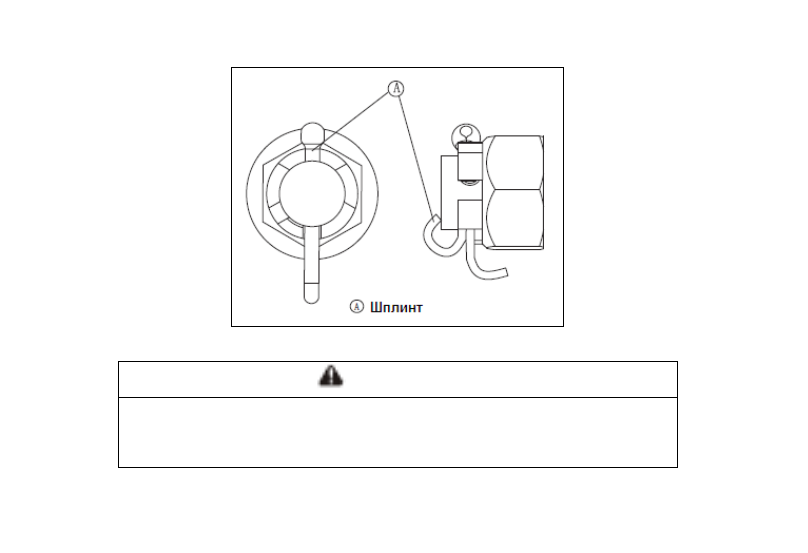

·  Установите новый шплинт и разогните его концы.

- 74 -








ПРИМЕЧАНИЕ



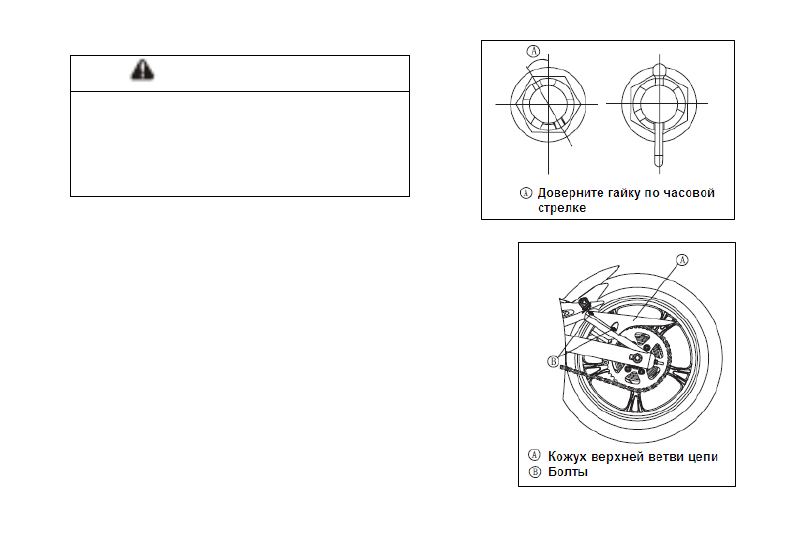

Если при  установке шплинта прорезь  на гайке  и отверстие  в  оси не совпа-
дают, подтяните гайку до совпадения её прорези со следующим отверстием
в оси. Доворот гайки будет около 30°.







- 75 -















Проверка износа цепи

·  Выкрутите болты крепления кожуха верхней ветви цепи и

снимите его.

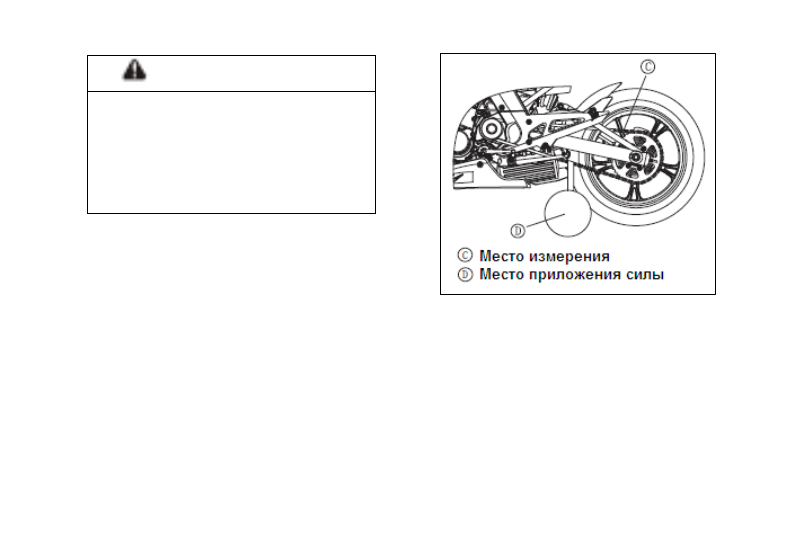

·  Натяните цепь натяжителями или вручную, приложив

усилие 10кг к нижней ветви цепи.

·  Измерьте длину 20 звеньев на прямой части верхней

ветви от центра  передней оси первого звена до центра
передней оси 21

го

 звена.

·  Если длина цепи превышает допустимую, замените её.
Длина двадцати звеньев цепи под нагрузкой должна быть
максимум 323 мм



ПРЕДОСТЕРЕЖЕНИЕ



Гайка  оси  заднего  колеса  должна  быть  на-
дёжно затянута, а шплинт обязательно уста-
новлен. Нарушение  этого  предписания  при-
ведёт  к  существенному  снижению  безопас-
ности езды на мотоцикле.

- 76 -







·  Сделайте этот замер в нескольких местах, т.к. цепь может изнашиваться неравномерно.
·  Вращая заднее колесо, убедитесь в отсутствии повреждений роликов, осей и пластин звеньев

цепи.

·  Проверьте состояние звёздочек цепи. Обратите внимание на возможную неравномерность

износа зубцов, их повреждение, чрезмерность износа.



ПРЕДОСТЕРЕЖЕНИЕ



Используйте  только  стандартные  це-
пи. Данная  цепь  беззамкового  типа,
поэтому при  замене потребуется спе-
циальное  оборудование.  Обратитесь
для замены цепи к официальному ди-
леру CFMOTO.
