Мотовездеход Honda TRX450R. Руководство - часть 27

Ознакомьтесь с правилами техники безопасности на стр. 71.

ПРАВАЯ РУКОЯТКА

Проверка
Величина свободного хода проверяется на рычаге (1) акселератора.
Свободный ход: 3$8 мм

Регулировка
1. Сместите резиновую гильзу (2) назад, чтобы обнажить регулятор (3)

троса акселератора.

2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода поворачивайте регулятор.
4. Закрутите контргайку и установите на место резиновую гильзу.
5. После завершения регулировки свободного хода акселератора

проверьте корректность его работы во всех положениях руля.

Дроссельная заслонка

Обслуживание мотовездехода Honda

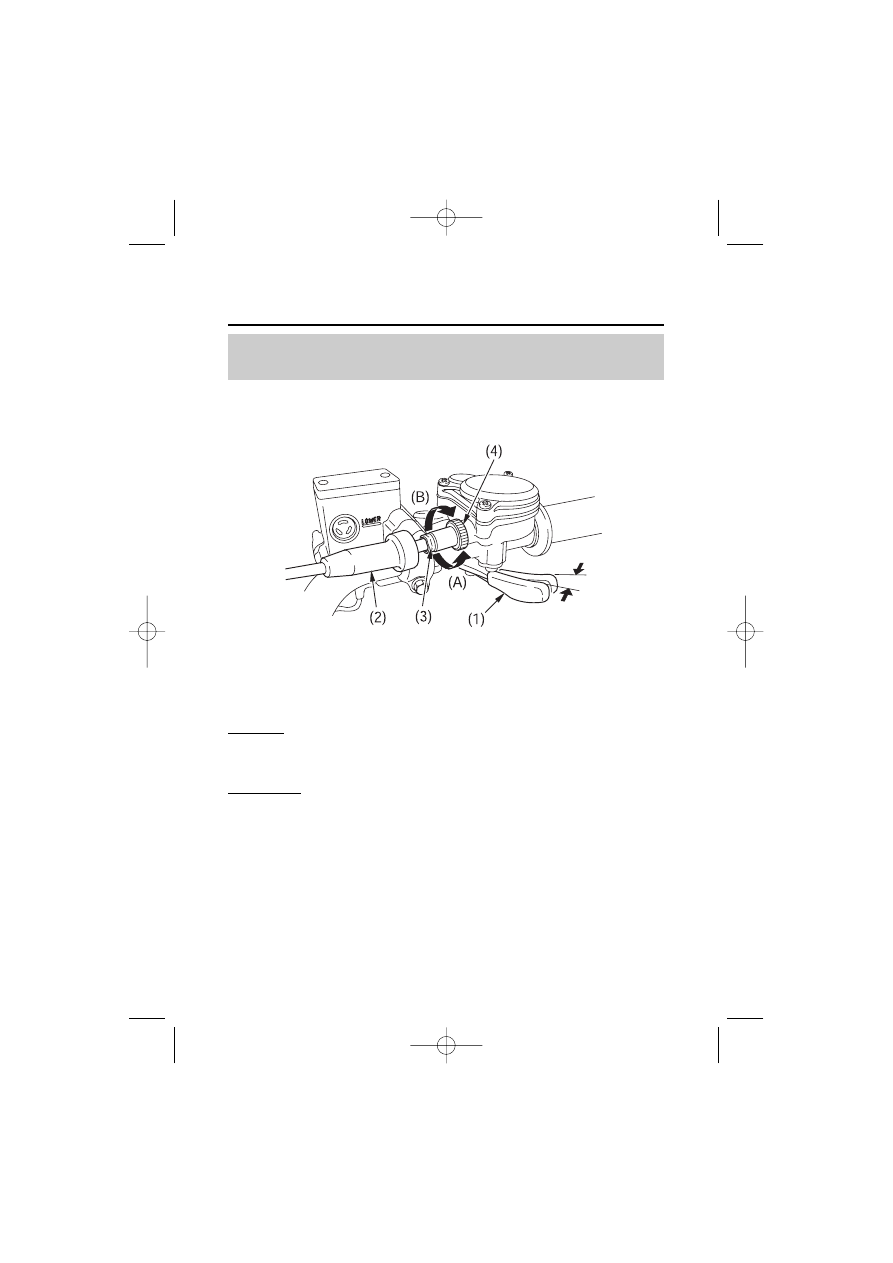

Свободный ход рычага акселератора

(1) рычаг управления

дроссельной заслонкой

(2) резиновая гильза
(3) регулятор троса

акселератора

(4) контргайка
(А) уменьшение свободного

хода

(В) увеличение свободного хода

1. Проверьте правильность установки всех компонентов дроссельной

заслонки и надежность затяжки всех болтов.

2. Проверьте корректность работы дроссельной заслонки ()полное

открывание и закрывание) во всех положениях руля. Для устранения
обнаруженных неисправностей обратитесь к официальному дилеру
Honda.

3. Проверьте состояние тросов, идущих от рычага управления до

карбюратора. Замените трос при наличии на нем задиров и иных
повреждений.

4. Проверьте трос на натяжение и вибрации во всех положениях руля.
5. Смазывайте трос смазкой для тросов, имеющейся в торговой сети,

чтобы не допустить его преждевременного износа или коррозии.

Дроссельная заслонка

Обслуживание мотовездехода Honda 109

Осмотр дроссельной заслонки

Ознакомьтесь с правилами техники безопасности на стр. 71.

ЛЕВАЯ РУКОЯТКА

Регулировка сцепления требуется, если двигатель глохнет при включении
передачи, или мотовездеход проявляет тенденцию к самопроизвольному
перемещению вперед, а также если сцепление пробуксовывает, вызывая
отставание разгона от увеличения частоты вращения вала двигателя.

Осмотр и проверка свободного хода.
Свободный ход:

10V20 мм

При необходимости отрегулируйте до штатного значения.

Неправильно выставленная величина свободного хода может привести к
преждевременному износу сцепления.

Сцепление

Обслуживание мотовездехода Honda

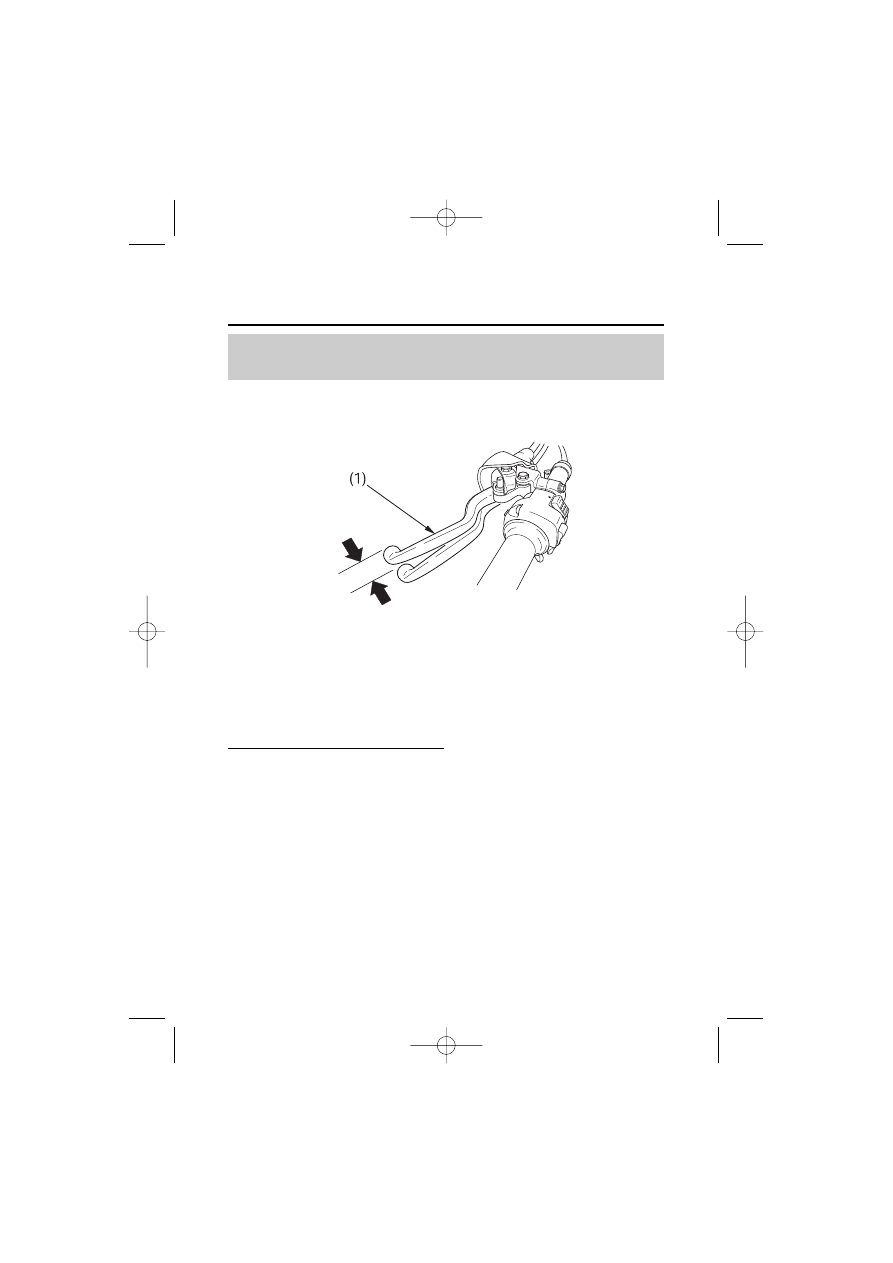

Регулировка сцепления

(1) рычаг сцепления/стояночного тормоза

10—20 мм

Регулировка верхнего троса
Незначительные регулировки производятся на верхнем тросе регулятора.

ЛЕВАЯ РУКОЯТКА

1. Снимите противопылевой колпачок (2).
2. Открутите контргайку (3).
3. Для установки необходимого значения свободного хода вращайте

регулятор (4) верхнего троса сцепления.

4. Закрутите контргайку и перепроверьте величину свободного хода.

Сцепление

Обслуживание мотовездехода Honda 111

+

—

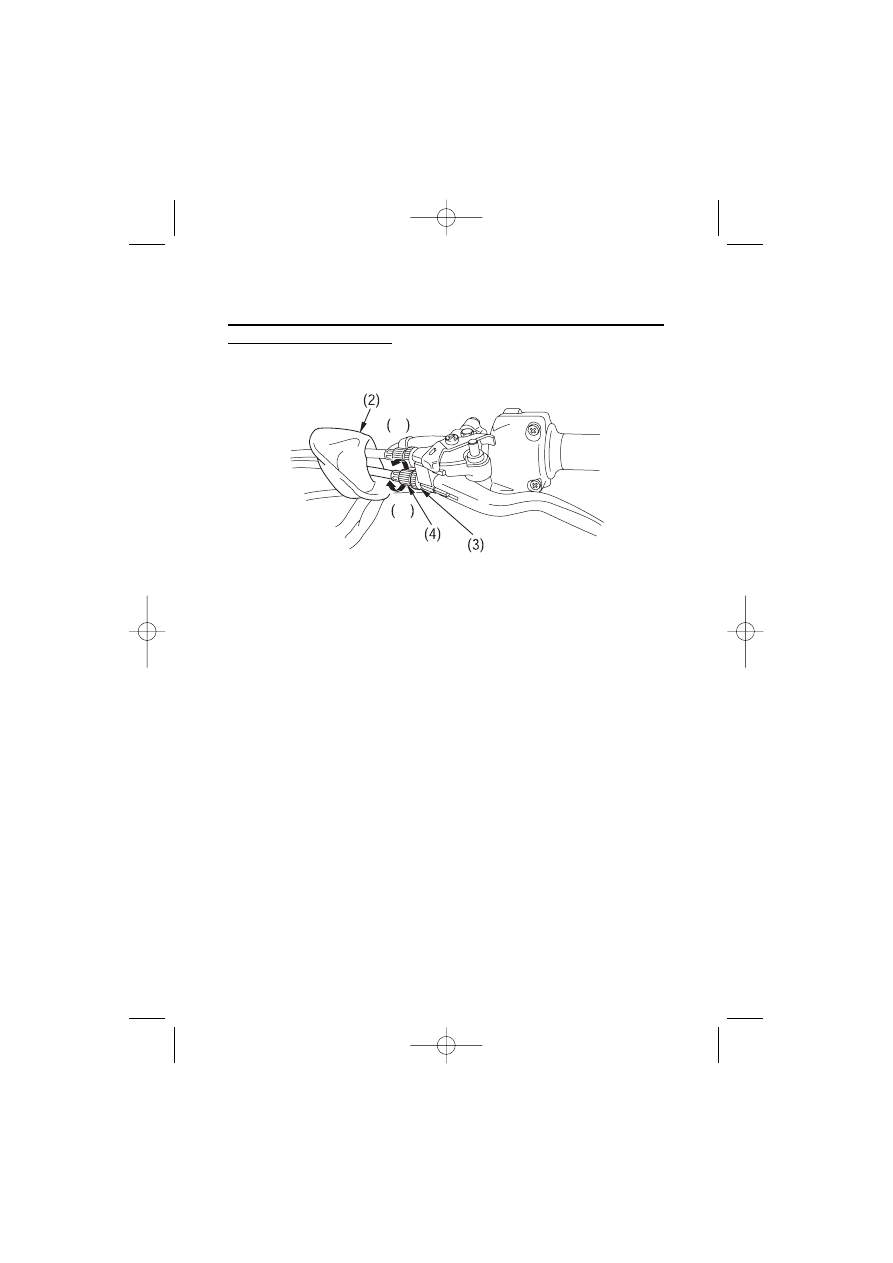

(2) противопылевой колпачок
(3) верхняя контргайка
(4) регулятор верхнего троса

сцепления

(+) увеличение свободного хода
(–) уменьшение свободного

хода
