Мотовездеход Honda TRX450R. Руководство - часть 23

Моторное масло и масляный фильтр двигателя

Обслуживание мотовездехода Honda

7. Установите на место крышку масляного фильтра и затяните болты

необходимым моментом
12 Нм

8. Слейте отработанное масло в подходящий контейнер и утилизаируйте

его в соответствии с правилами (стр. 166).

Неправильная утилизация моторного масла ведет к загрязнению
окружающей среды.

Долив моторного масла:
9. Убедитесь, что уплотнительная шайба болта сливного отверстия

находится в исправном состоянии. При необходимости замените
уплотнительную шайбу.

10. Установите болт сливного отверстия на место и затяните его с

моментом:
22 Нм

11. Залейте в картер моторное масло рекомендованного типа, примерно:

0,8 л

12. Установите на место крышку маслозаливного отверстия.
13. Запустите двигатель и дайте ему 3$5 минут поработать на холостом

ходу.

14. Остановите двигатель, подождите 2$3 минуты, после чего проверьте

уровень моторного масла. Убедитесь, что уровень моторного масла
находится в контрольном окне на метке максимального уровня. При
проверке уровня моторного масла мотовездеход должен стоять на
ровной горизонтальной поверхности. При необходимости долейте
моторное масло, но не переливайте его.

15. Проверьте отсутствие утечек.

Если при установке не использовался динамометрический ключ, как
можно скорее обратитесь к официальному дилеру Honda для проверки
правильности сборки.

ПРИМЕЧАНИЕ

*

Моторное масло классификации SE, SF или SG имеет
соответствующую маркировку на упаковке.

•

Данный мотовездеход не нуждается в использовании присадок для
масла. Используйте рекомендованное масло.

•

Не используйте масла с графитовыми или молибденовыми добавками.
Их применение может неблагоприятно сказаться на работе сцепления.

•

Не используйте масла, в состав которых не входят моющие присадки, а
также растительные масла или касторовые масла для гонок.

Трансмиссионное масло

Обслуживание мотовездехода Honda

Рекомендации по трансмиссионному маслу

Классификация по методике API *

SE, SF или SG

вязкость (вес)

SAE10W$40

рекомендованное масло

моторное масло Honda для
четырехтактных двигателей
или эквивалентное.

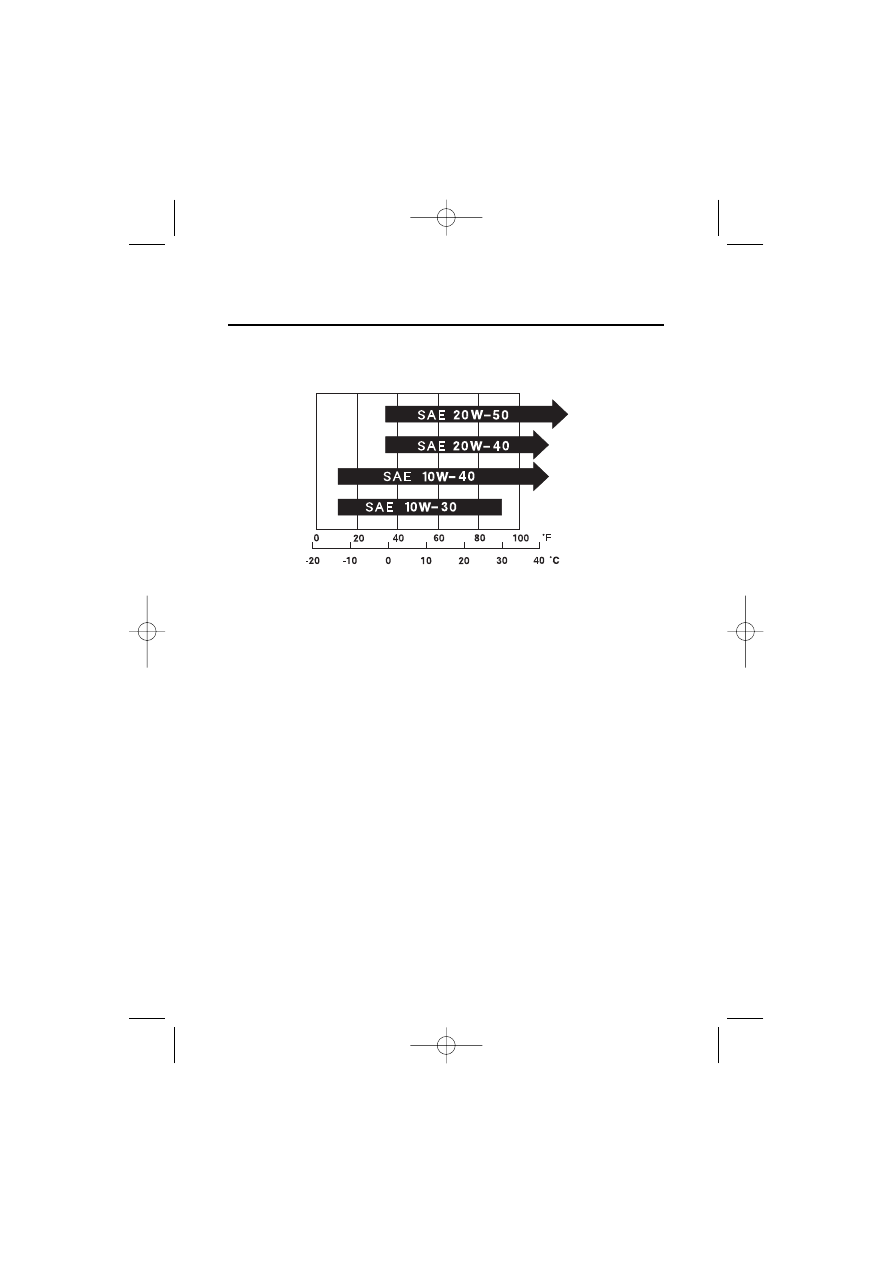

Используйте масла с иной вязкостью, если температура в вашем регионе
соответствует указанной в таблице.

Трансмиссионное масло

Обслуживание мотовездехода Honda

Трансмиссионное масло

Обслуживание мотовездехода Honda

Проверка уровня и долив трансмиссионного масла

Ознакомьтесь с правилами техники безопасности на стр. 71.

Проверка уровня трансмиссионного масла производится перед каждой
поездкой. При необходимости долейте масло.
1. Установите мотовездеход на твердой ровной поверхности.
2. Запустите двигатель и дайте ему 3 $ 5 минут поработать на холостом

ходу. Остановите двигатель и подождите 2$3 минуты, чтобы дать маслу
равномерно распределиться по рабочим поверхностям сцепления и
трансмиссии.

3. Снимите крышку (1) маслозаливной горловины трансмиссии и болт (2)

отверстия проверки уровня масла, который расположен на правой
стороне картера. При этом из отверстия может вытечь небольшое
количество масла. Если масло не вытекло, добавляйте
трансмиссионное масло в маслозаливное отверстие небольшими
порциями до тех пор, пока оно не станет вытекать из отверстия
проверки уровня масла. Установите на место болт отверстия проверки
уровня масла и крышку маслозаливной горловины трансмиссии.

4. После окончания проверки уровня масла трансмиссии или долива

масла затяните болт отверстия проверки уровня масла с моментом:
9,8 Нм

5. Установите на место крышку маслозаливного отверстия.

Эксплуатация двигателя при недостаточном уровне масла может привести
к выходу двигателя из строя.

ПРАВАЯ СТОРОНА

ПРИМЕЧАНИЕ

(1) крышка маслозаливной

горловины трансмиссии

(2) болт отверстия проверки

уровня масла
