Не нажимайте на рычаг тормоза, когда суппорт в сбо/
ре снят. Поршень суппора будет выдавлен из цилинд/
ра, что приведет к вытеканию тормозной жидкости.
Если это произойдет, тормозную систему придется
ремонтировать. Для выполнения этой операции обра/
титесь к официальномуу  дилеру Honda.

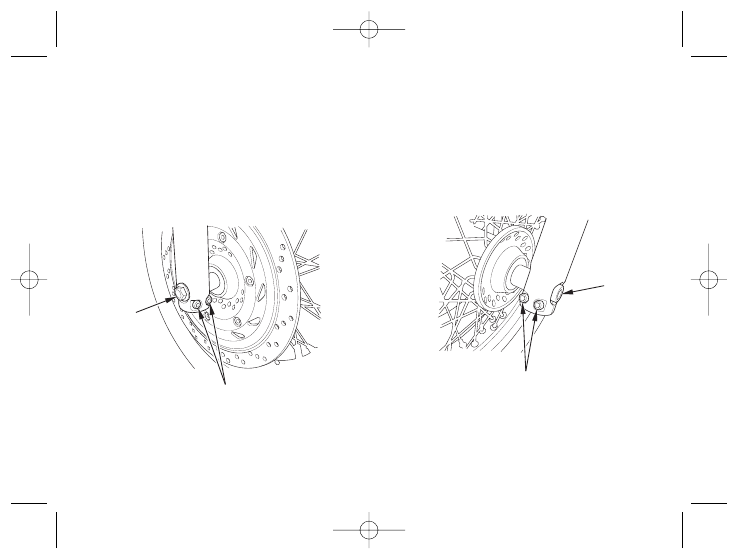

(3) Стопорные винты
(4) Осевой винт

3. Ослабьте правый и левый стопорные винты (3) и
выверните осевой винт (4).

4. Снимите переднюю ось (5) и колесо.

(5) Передняя ось

(3)

(4)

(5)

(3)

Установка:
1. Поместите переднее колесо между перьями вилки и
вставьте с левой стороны ось через левое перо вилки
и ступицу колеса.
Чтобы не повредить тормозные колодки во время ус/
тановки колеса, будьте внимательны, заводя тормоз/
ной диск между тормозных колодок.
2. Затяните стопорные винты на левом пере передней
вилки с рекомендованным моментом.

22 Нм (2,2 Кгм, 16 футоIдюймы)

3. Затяните винт оси с рекомендованным моментом.

59 Н.м (6,0 кгсм , 43 фунтоIфутов)

4. Установите суппорт на перо передней вилки. Чтобы
не повредить тормозные колодки во время установки
колеса, будьте внимательны, устанавливая суппорт и
заводя тормозной диск между тормозных колодок.
5. Установите винты  крепления суппорта и затяните их
с рекомендованным моментом.

30 Н.м (3,1 кгсм , 22 фунтоIфутов)

6. Нажмите на рычаг переднего тормоза и покачайте
несколько раз переднюю вилку. Отпустите рычаг тор/
моза и проверьте, насколько свободно вращается ко/
лесо. Если колесо вращается не свободно, или тор/
мозные колодки трутся по диску, устраните неисправ/
ности.
7. Затяните стопорные винты на правом пере перед/
ней вилки с рекомендованным моментом:

22 Н.м (2,2 кгсм , 16 фунтоIфутов)

• Перед поездкой убедитесь в нормальной работе
тормозной системы.

Если при сборке не использовался динамометричес/
кий ключ, как можно скорее обратитесь к вашему
дилеру Honda для проверки правильности   сборки.
Неправильная сборка может привести к потере тор/
мозных свойств.

Снятие заднего колеса
1. Поднимите заднее колесо с помощью тали.
2. Отверните гайку (1) оси, удерживая от вращения ось
(2) с помощью гаечного ключа.
3. Выверните винт (3) кронштейна заднего тормоза.
4. Вытяните заднюю ось наружу.
5. Выверните винты (5) кронштейна системы выпуска
отработавших газов.
6. Снимите кронштейн (4) заднего тормоза.
7. Сместите колесо вправо, чтобы отделить его от от
картера главной передачи.
8. Снимите заднее колесо, так чтобы глушитель оста/
вался справа.

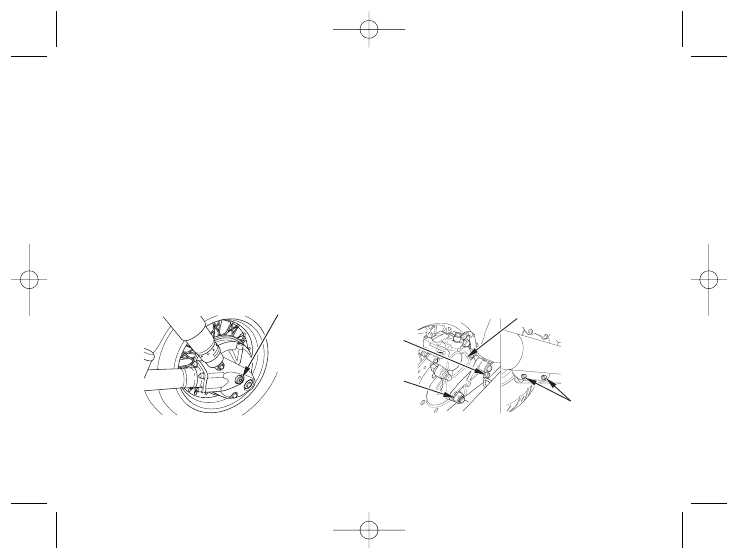

(1) Осевая гайка

(3) Винт кронштейна

(2) Ось колеса

Закрепите суппорт заднего тормоза перед снятием
задн ей оси, чтобы суппорт не висел на тормозном
шланге. Не перекручивайте тормозной шланг
Не  допускайте попадания смазки, масла или грязи на
тормозной диск или на тормозные колодки. Любое
загрязнение может вызвать ухудшение тормозных ка/
честв или быстрый износ тормозных колодок после
сборки.
Не нажимайте на педаль тормоза при снятом заднем
колесе. Поршень суппорта будет выдавлен из цилинд/
ра, что приведет к вытеканию тормозной жидкости.
Если это произойдет, тормозную систему придется
ремонтировать. Для выполнения этой операции

обратитесь к  официальному  дилеру Honda.
(4) Кронштейн тормоза

(2)

(4)

(3)

(5)

(1)
