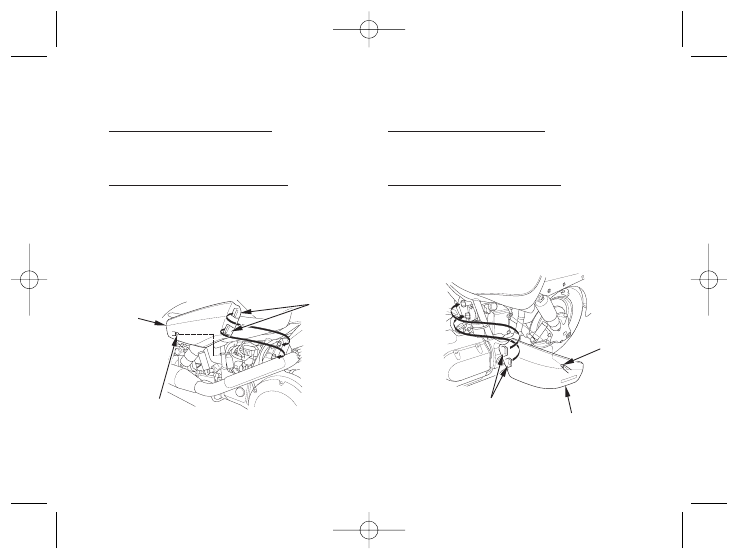

БОКОВАЯ ПАНЕЛЬ
Снятие правой боковой панели
1. Осторожно потяните правую боковую панель (1),
пока вилка (2) не отделится от уплотнения рамы.
2. Снимите правую боковую панель.
Установка правой боковой панели
1. Совместите впадины (3) с выступами.
2. Расположите панель так, чтобы вилка совпала с
уплотнением рамы.
3. Нажмите на панель, чтобы вилка вошла в
зацепление.

(1) Правая боковая панель
(2) Вилка

Снятие левой боковой панели
1. Осторожно потяните левую боковую панель (4),
пока вилка (2) не отделится от уплотнения рамы.
2. Снимите левую боковую панель.
Установка левой боковой панели
1. Совместите впадины (3) с выступами.
2. Расположите панель так, чтобы вилка совпала с
уплотнением рамы.
3. Нажмите на панель, чтобы вилка вошла в
зацепление.

(3) Впадины
(4) Левая боковая панель

(2)

(3)

(1)

(2)

(4)

(3)

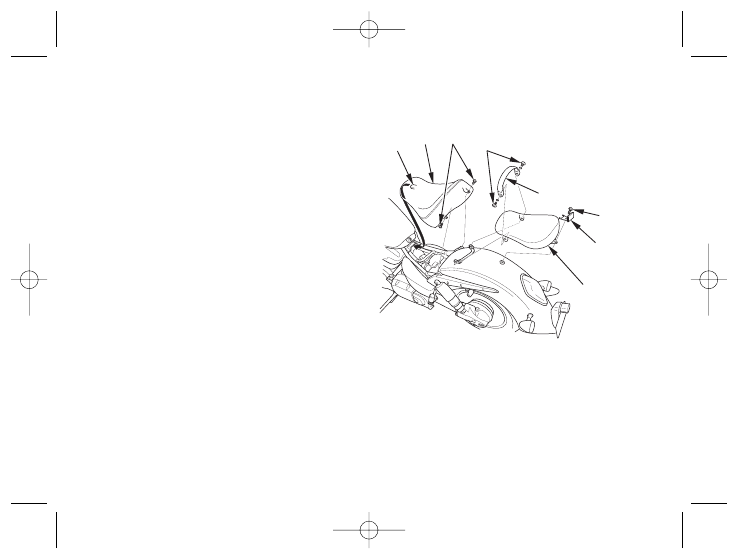

СИДЕНЬЕ
Для обслуживания аккумуляторной батареи
необходимо снять сиденье.

Демонтаж:
1.

Снимите петлю (1)  сиденья , вывернув

винты  А  (2)
2. Выверните винты В (3) и снимите светоот/
ражатель (4).
3. Поднимите заднее сиденье (5).
4. Выверните винты С (6) крепления переднего
сиденья.
5. Сдвиньте переднее сиденье (7) назад и вверх.

Установка:
1. Вставьте язычок (8) переднего сиденья в петлю
рамы.
2. Заверните винты  С  крепления  переднего сиденья.
3. Установите заднее сиденье.
4. Установите петлю заднего сиденья, винты А и
винты В.

(1) Петля сиденья
(2) Винты А
(3) Винт В
(4) Светоотражатель
(5) Заднее сиденье
(6) Винты С
(7) Переднее сиденье
(8) Язычок

(2)

(1)

(3)

(4)

(6)

(7)

(8)

(5)

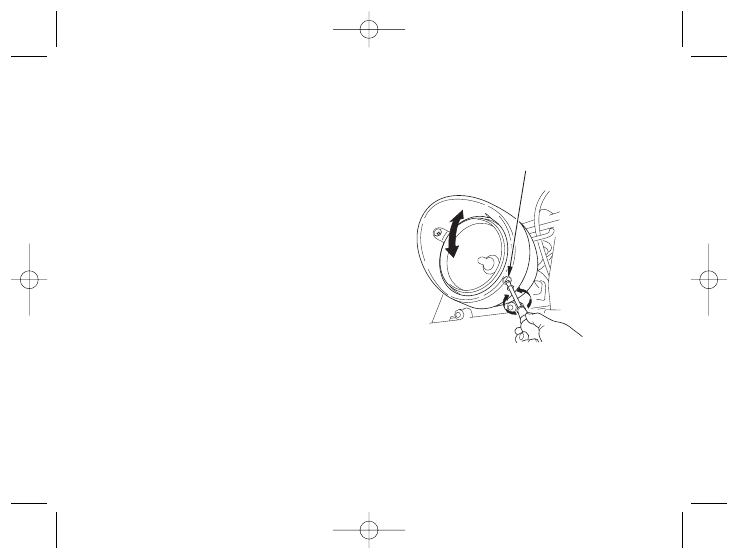

РЕГУЛИРОВКА НАПРАВЛЕНИЯ СВЕТА ФАРЫ
ПО ВЕРТИКАЛИ
Вертикальная регулировка достигается
заворачиванием или выворачиванием винта (1), в
зависимости от того, в каком направлении
проводится регулировка. Соблюдайте требования
местных правил дорожного движения.

(1) Винт
(А) Перемещение вверх
(В) Перемещение вниз

(1)

(

(

A

A

)

)

(

(

B

B

)

)

ЭКСПЛУАТАЦИЯ МОТОЦИКЛА
Осмотр перед поездкой
Для вашей собственной безопасности очень важно
потратить немного времени, и перед поездкой
обойти вокруг мотоцикла и проверить его
состояние. При обнаружении любой
неисправности обязательно ее ликвидируйте или
обратитесь для ее ликвидации к вашему дилеру
Honda.

1. Уровень масла в двигателе / добавьте моторного
масла, если это необходимо (стр. 27). Убедитесь в
отсутствии подтеканий масла.
2. Уровень топлива / при необходимости долейте
топливо в топливный бак (стр. 24). Убедитесь в
отсутствии подтеканий топлива.
3. Передние и задние тормозные механизмы /
проверьте, как они работают, убедитсь в отсутствии
подтекания тормозной жидкости (стр. 17 / 18).
4. Шины / проверьте состояние и давление в шинах
(стр. 29 / 33).
5. Дроссельная заслонка / проверьте плавность ее
работы и чтобы она полностью закрывалась при всех
положениях руля.
6. Приборы освещения и звуковой сигнал / убедитесь в
том, что фара, задний фонарь, стоп/сигнал,
указатели поворотов, индикаторы и звуковой сигнал
работают нормально.
7. Выключатель двигателя / проверьте правильность
его работы (стр. 35).
8. Система выключения зажигания при откидывании
боковой опоры / убедитесь, что система работает
нормально (стр. 78).

Не надлежащее техническое обслуживание или
оставленная перед поездкой без внимания
неисправность может стать причиной  аварии в
которой вы можете получить серьезные травмы
или погибнуть.

Всегда выполняйте осмотр перед каждой
поездкой и исправляйте любые неисправности.

ПРЕДОСТЕРЕЖЕНИЕ
