Мотоцикл Honda VTX1300S. Руководство - часть 5

(№ позиции) Наименование

Назначение

(1)   Спидометр

Показывает скорость движения.

(2)

Дисплей одометра / указателя пробега за поездку А и В

Одометр

Показывает величину общего пробега.

Указатель пробега за
поездку А и В

Показывает величину пробега за данную поездку Указатель пробега
за поездку может работать в двух режимах, "А" и "В". Для сброса
показаний указателя пробега за поездку нажмите на кнопку
переключателя и сброса на ноль (см. стр. 15).

(3)  Индикатор правого указателя
поворота (зеленый)

Мигает при включении правого указателя поворота.

(4)  Сигнализатор падения
давления масла (красный)

Загорается, когда давление масла в двигателе становится
ниже нормального рабочего значения. Загорается при
включении зажигания, когда двигатель не работает. Гаснет
после запуска двигателя, кроме случаев, когда может
периодически вспыхивать при работе прогретого двига/
теля на холостом ходу.

ПРИМЕЧАНИЕ

Эксплуатация двигателя при неудовлетворительном
давлении моторного масла может привести к серьезным
повреждениям деталей двигателя.

(

№ позиции) Наименование

Назначение

(

5) Индикатор дальнего света (синий) Загорается при включении дальнего света фары.

(6) Индикатор нейтрали (зеленый)

Загорается при включении нейтрали в коробке передач

(

7) Сигнализатор температуры

охлаждающей жидкости (красный

Загорается при увеличении температуры охлаждающей
жидкости выше допускаемого предела. Если сигнализатор
загорелся во время движения, остановитесь и проверьте
уровень охлаждающей жидкости в бачке. Ознакомьтесь со
страницами 21/23 Руководства и не продолжайте движения,
пока не устраните причину.

ПРИМЕЧАНИЕ

Работа при температуре выше допустимой может привести
к серьезному повреждению двигателя

(8) Индикатор правого указателя
поворота (зеленый)

Мигает при включении левого указателя поворота

(9) Кнопка выбора "одометр /
указатель пробега за поездку" и
сброса на ноль

Эта кнопка используется для сброса на ноль показаний
указателя пробега за поездку и для переключения режимов
одометра и указателя пробега (стр. 14).

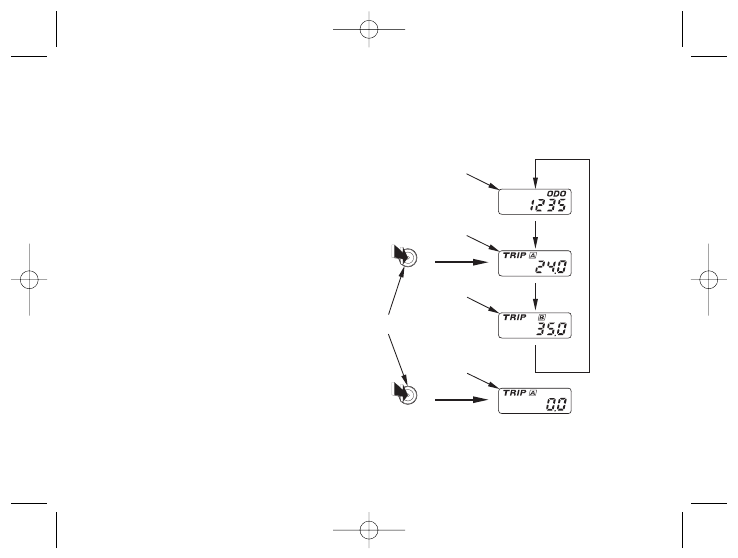

Дисплей одометра / указателя пробега за
поездку
Дисплей (1) имеет две функции: одометра и ука/
зателя пробега за поездку.

Указатель пробега за поездку может работать в
двух режимах, "А" (4) и "В" (5).

Для выбора режима, нажмите на кнопку (2).

Для сброса показаний указателя пробега за по/
ездку (когда дисплей находится в этом режиме)
нажмите и удерживайте нажатой кнопку пере/
ключателя.

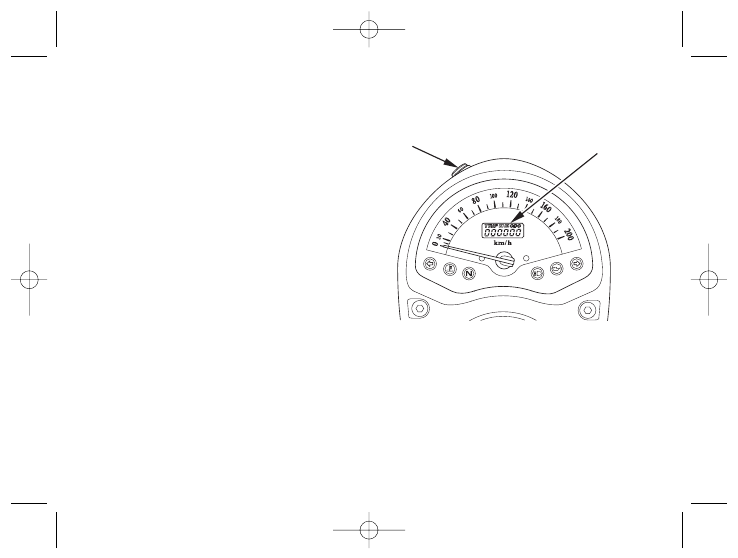

(1)   Дисплей одометра / указателя пробега за
поездку
(2)   Кнопка выбора "одометр / указатель пробега
за поездку" и сброса на ноль

(1)

(2)

(3) Одометр
(4) Указатель пробега за поездку "А"
(5) Указатель пробега за поездку "В"
(6) Сброс показаний пробега за поездку на ноль

(3)

(4)

(5)

(6)

(2)
