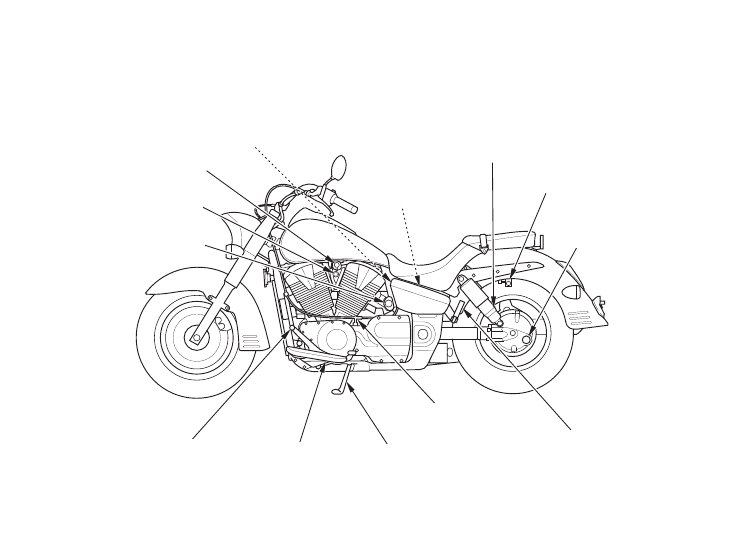

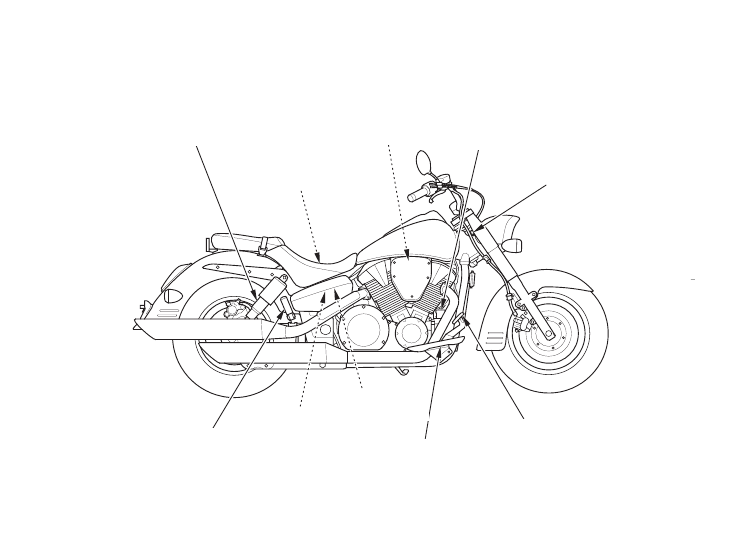

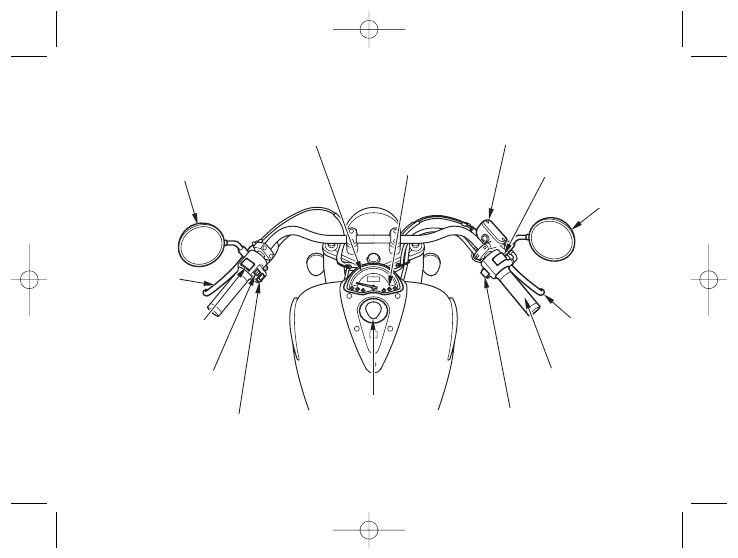

ОРГАНЫ УПРАВЛЕНИЯ И ИХ РАСПОЛОЖЕНИЕ

Зеркало

заднего вида

Спидометр

Индикаторы

Рычаг

сцепления

Зеркало

заднего вида

Выключатель

двигателя

Переключатель

ближнего и даль/

него света фары

Выключатель

указателя

поворотов

Кнопка звукового

сигнала

Пробка заливной

горловины

топливного бака

Кнопка

стартера

Рукоятка

акселератора

Рычаг

переднего

тормоза

Бачок тормозной жидкости

Регулятор

предварительной нагрузки

пружины задней подвески

Аккумуляторная батарея

Воздухоочиститель

Бачок тормозной

жидкости заднего

тормоза

Замок руля

Подножка

пассажира

Главный

предохраните

Блок

предохранителей

Подножка

Педаль заднего

тормоза

Отделение для

хранения

Руководства по

эксплуатации

Заливная

пробка

главной

передачи

Педаль переключения

передач

Крючок для

шлема

Выключатель

зажигания

Пробка бачка

охлаждающей

жидкости

Отделения для
инструмента

Топливный кран

Ручка

воздушной

заслонки

Подножка

Боковой упор

Крышка маслозаливной
горловины /
контрольный щуп

Подножка
пассажира

Регулятор

предварительной

нагрузки

ПРИБОРЫ И ИНДИКАТОРЫ

Индикаторы и сигнализаторы располагаются на
топливном баке.
Их назначение рассматривается в таблицах на
последующих страницах.

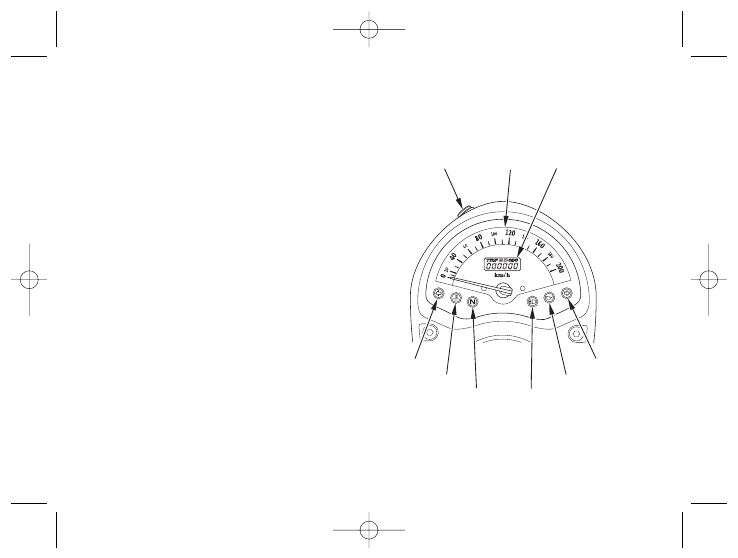

(1) Спидометр
(2) Дисплей одометра / указателя пробега за
поездку А и В
(3) Индикатор правого указателя поворота
(4) Сигнализатор низкого давления масла в
двигателе
(5) Индикатор дальнего света
(6) Индикатор нейтрали
(7) Сигнализатор температуры охлаждающей
жидкости
(8) Индикатор левого указателя поворота
(9) Кнопка выбора "одометр / указатель пробега
за поездку" и сброса на ноль

(1)

(2)

(6)

(9)

(5)

(3)

(4)

(8)

(7)
