СНЯТИЕ КОЖУХОВ
Ознакомьтесь с правилами техники безопасности на стр. 81.

Показана левая сторона, правая сторона аналогична.

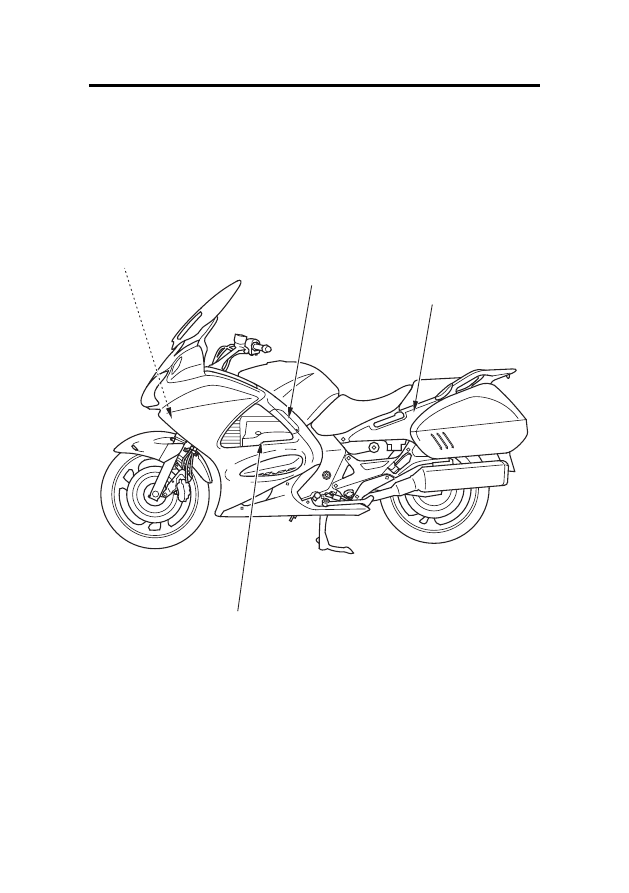

Внутренний обтекатель

Сервисная крышка

Боковой кожух

Верхняя крышка

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Боковой кожух
Для проведения технического обслуживания аккумуляторной батареи и
получения доступа к коробке предохранителей необходимо снять правый
кожух. Для проведения технического обслуживания предохранителей
необходимо снять левый боковой кожух.

Правый и левый боковые кожухи снимаются одинаково.

Снятие:
1. Снимите багажный кофр (стр. 58).
2. Снимите седло (см. стр. 55).
3. Снимите боковой кожух после снятия болтов.

Установка:
• Установка выполняется в порядке, обратном процедуре снятия.

Сервисная крышка
Для снятия верхней крышки необходимо демонтировать сервисную
крышку.
Для получения доступа к расширительному бачку необходимо снять
левую сервисную крышку.

Правая и левая сервисные крышки снимаются одинаково.

Демонтируйте сервисную крышку, сняв клипсу (стр. 66).

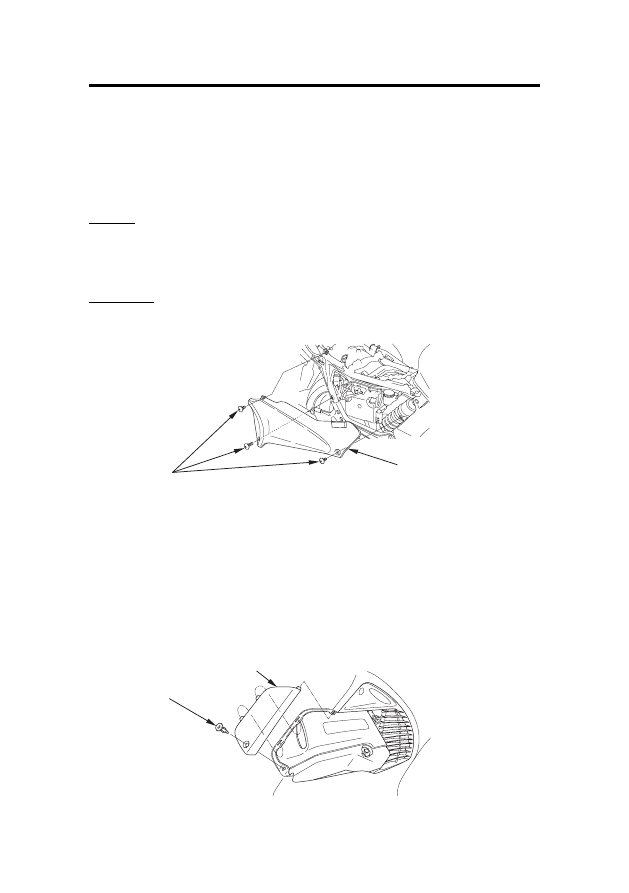

Болты

Клипса

Боковой кожух

Сервисная крышка

Внутренний обтекатель
Внутренний обтекатель снимается в случае замены лампочки габаритного
фонаря.

Снятие:
1. Снимите клипсы А (66).
2. Снимите обтекатель, открутив винт и сняв клипсы В.
• Демонтаж левого внутреннего обтекателя: Дополнительно необходимо

снять разъем датчика.

Установка:
• Установка выполняется в порядке, обратном процедуре снятия.

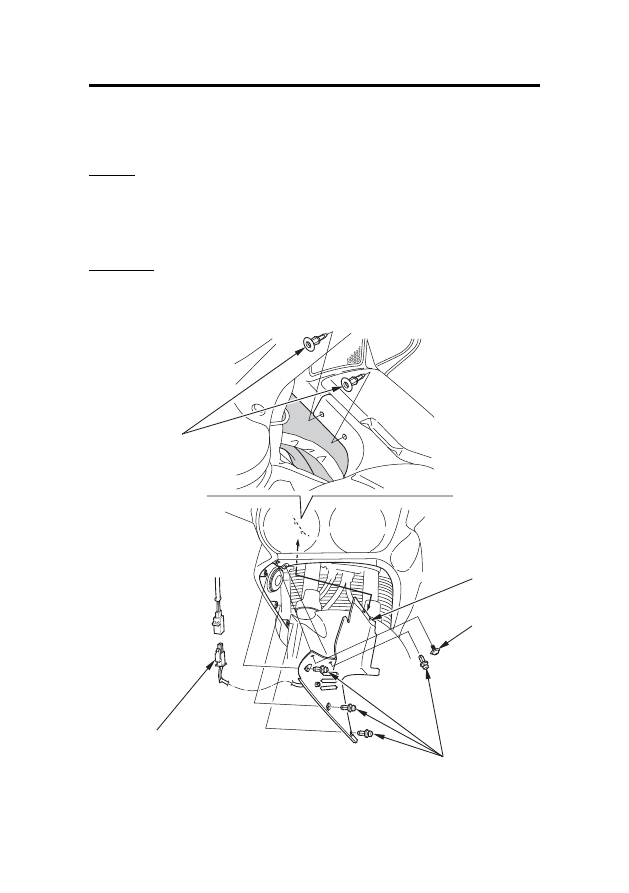

Клипсы А

Разъем датчика

Клипсы В

Винт

Внутренний
обтекатель

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Верхняя крышка
При поведении технического обслуживания свечей зажигания и работ с
моторным маслом необходимо снять верхнюю крышку.

Правая и левая верхние крышки снимаются одинаково.

Снятие:
1. Снимите сервисную крышку (см. стр. 88).
2. Извлеките штырь из фиксатора.
3. Демонтируйте крышку, вынув крюки из прорезей.

Установка:
• Установка выполняется в порядке, обратном процедуре снятия.

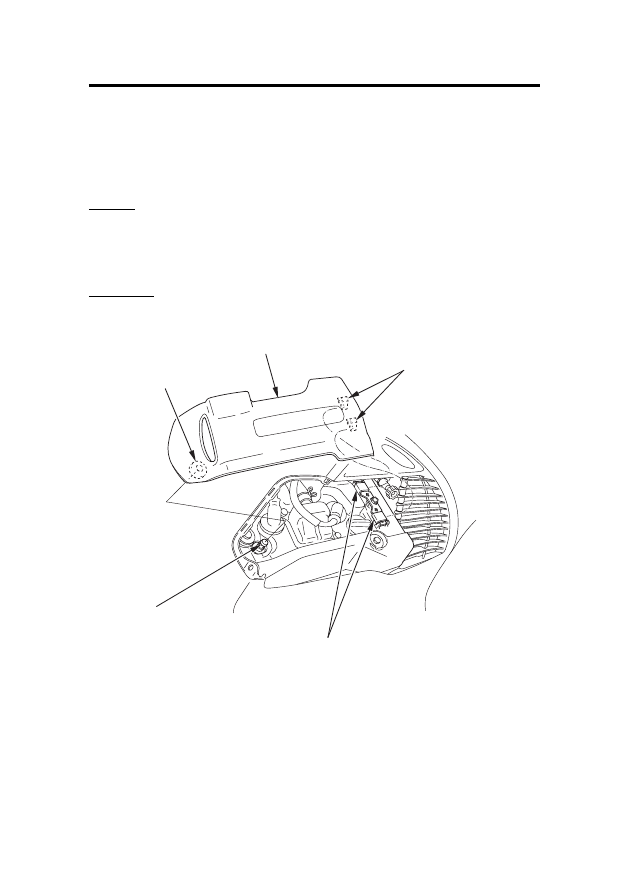

Фиксатор

Прорези

Верхняя крышка

Крюки

Штырь
