Honda CB400. Технические характеристики - часть 3

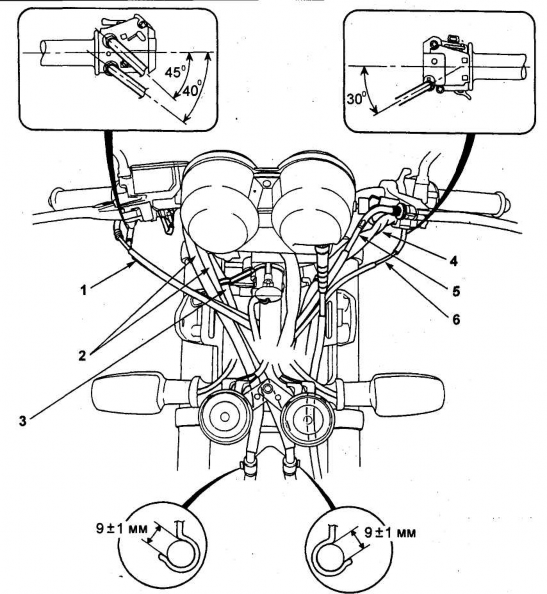

Расположение тросов, шлангов и жгутов проводки (1) (CB400N). 1 трос акселератора, 2 тормозные шланги, 3

провод выключателя стартера, 4 провод выключателя указателей поворота, 5 трос рычага сцепления, 6
трос управления пусковым устройством.

Тормозная система

Передний тормоз:

Ход рычага ...............................................20-30 мм

Тормозная жидкость......................................DOT 4

Толщина диска:

номинальная ....................................................6 мм

предельная ....................................................... 5 мм

Диаметр ГТЦ: номинальный............................11,00011,043 мм

предельный ............................................11,060 мм

Диаметр поршня ГТЦ:

номинальный ...........................10,95710,984 мм

предельный ............................................10,950 мм

Диаметр тормозного цилиндра:

номинальный ...........................27,000 27,050 мм предельный............................................ 27,060 мм

Диаметр поршня тормозного цилиндра: номинальный ...........................26,918 26,968 мм

предельный............................................ 26,910 мм

Задний тормоз:

Ход педали ............................................... 10 20 мм

Высота педали ............................................67,5 мм

Тормозная жидкость......................................DOT 4

Толщина диска:

номинальная ....................................................5 мм

предельная ......................................................4 мм

Диаметр ГТЦ:

номинальный ........................... 14,000 -14,043 мм предельный.............................................14,060 мм

Диаметр поршня ГТЦ: номинальный ............................13,957 -13,984 мм

предельный ............................................13,950 мм

Диаметр тормозного цилиндра: номинальный ............................38,180-38,230 мм

предельный ............................................38,240 мм

Диаметр поршня тормозного цилиндра: номинальный ............................38,098-38,148 мм предельный ............................................38,090 мм

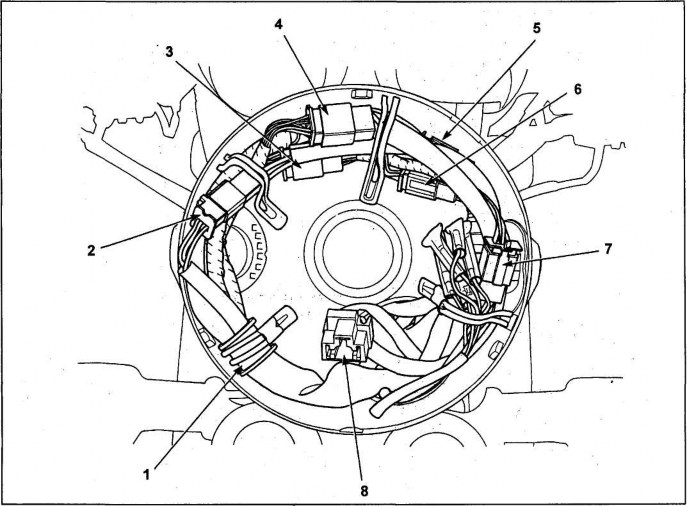

Расположение тросов, шлангов и жгутов проводки (2) (CB400N). 1 зажим проводки, 2 разъем главного выключателя (2Р, Б), 3 • разъем выключателя стартера (9Р, Кч), 4 разъем комбинации приборов (6Р, Б), 5 разъем выключателя указателей поворота (4Р, Ч), 6 разъем комбинации приборов (6Р, Кр), 7 разъем выключателя указателей поворота (6Р, С), 8 разъем фары.

Давление в шинах:

один водитель:

переднее колесо..................................... 2,25 кг/см2

заднее колесо ......................................... 2,25 кг/см2
водитель и пассажир:

переднее колесо..................................... 2,25 кг/см2

заднее колесо......................................... 2,50 кг/см2

Размерность шин:

переднее колесо.............................. 110/70-17 54Н

заднее колесо ................................. .140/70 -17 66Н

Электрооборудование:

Генератор:

Максимальная

мощность.... ................... 325 Вт при 5000 об/мин Напряжение ................................................ 14 -16 В Ток отдачи ............................... 0-8 А (5000 об/мин)

АКБ. .............................................................. 12В, 8 Ач

Ток зарядки:

510 ч ............................................................... 0,8 А

1ч.... ............................................................ ........ 4 А

Лампы (CB400Fk):

Фара............................................................ 60/55 Вт

Стоп-сигнал и габарит.............................. 23/8 Вт

Указатели поворота..................................... 15 Вт

Передние габариты ...................................... 3,4 Вт

Индикаторы комбинации приборов......................................................... 1,7 Вт

Сопротивление датчика температуры охлаждающей жидкости:

при 80°С................................................... 47 57 Ом

при 120°С................................................. 14 -18 Ом

Датчик-выключатель по температуре охлаждающей жидкости:

температура включения........................ 98 102°С

температура выключения ....................... 93 97°С

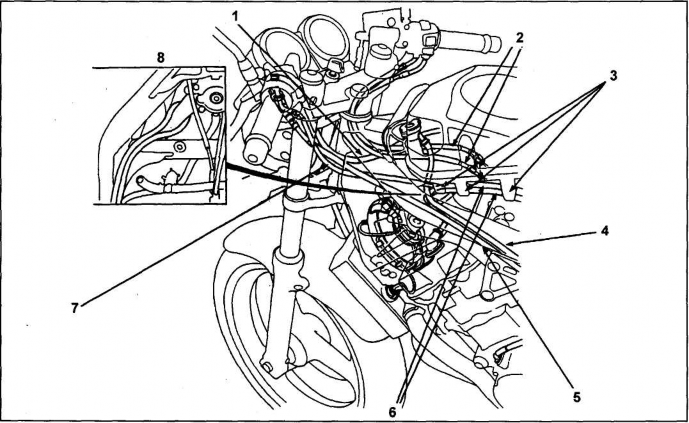

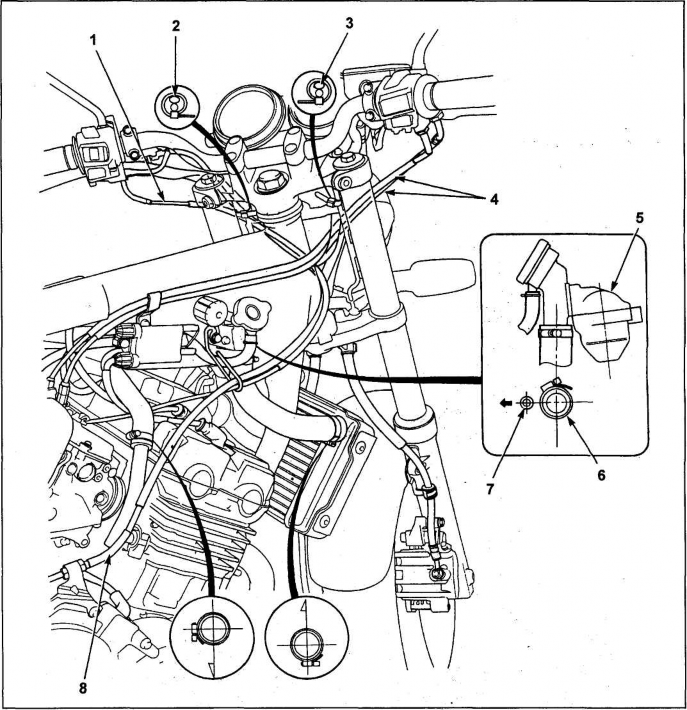

Расположение тросов, шлангов и жгутов проводки (3) (CB400N). 1 трос пускового устройства, 2 провод выключателя указателей поворота, 3 провод выключателя стартера, 4 трос акселератора, 5 корпус термостата, 6 верхний шланг радиатора, 7 сифонная трубка, 8 трос сцепления.

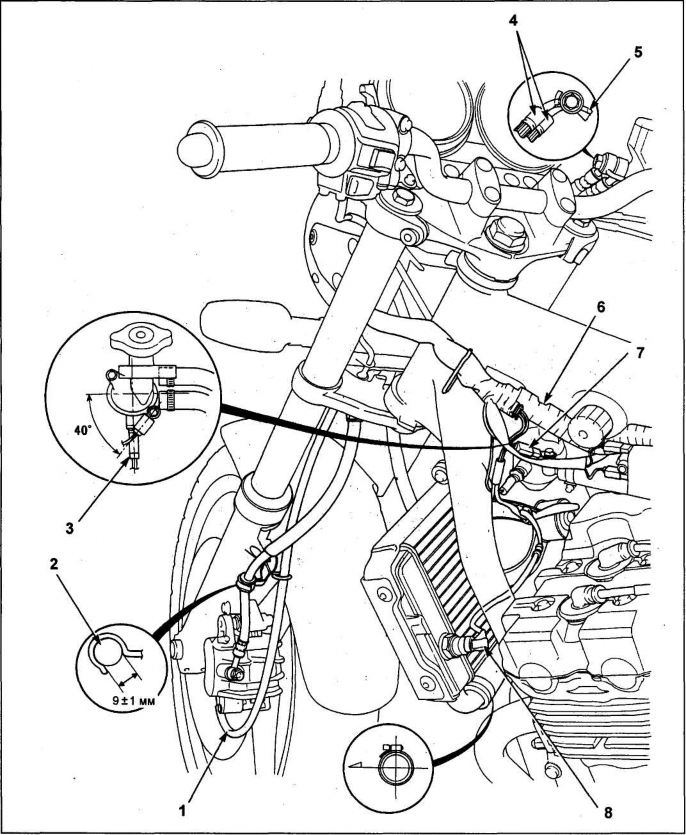

Расположение тросов, шлангов и жгутов проводки (4) (CB400N). 1 трос спидометра, 2 левый тормозной шланг, 3 разъем датчика температуры охлаждающей жидкости, 4 тормозной шланг, 5 штифт, 6 основной жгут проводки, 7 разъем массы, 8 разъем датчика-выключателя по температуре охлаждающей жидкости.

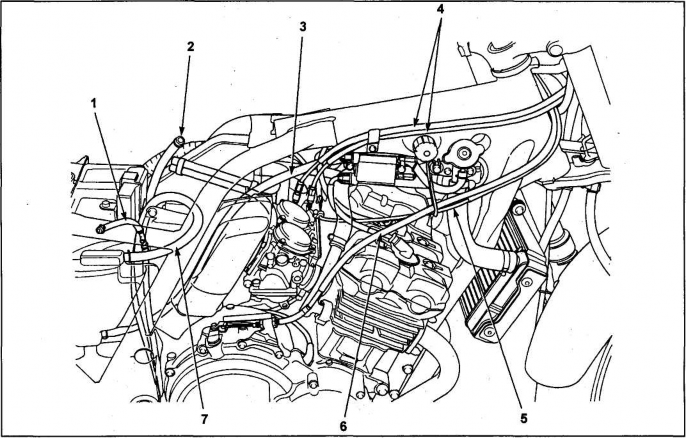

Расположение тросов, шлангов и жгутов проводки (5) (CB400N). 1 вентиляционная трубка топливного бака, 2 сливная трубка топливного бака, 3 сифонная трубка, 4 трос акселератора, 5 трос пускового устройства, 6 трос сцепления, 7 возвратная трубка.

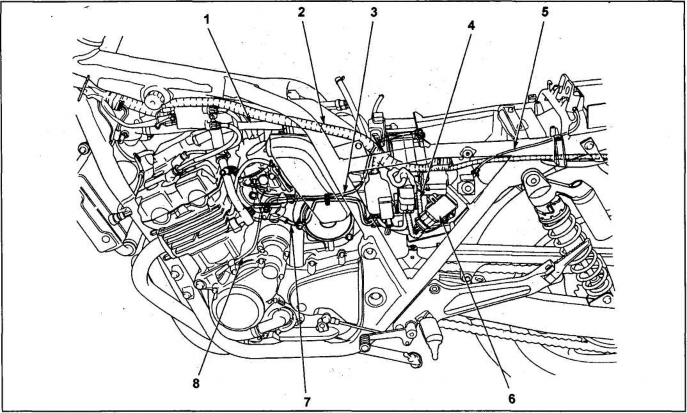

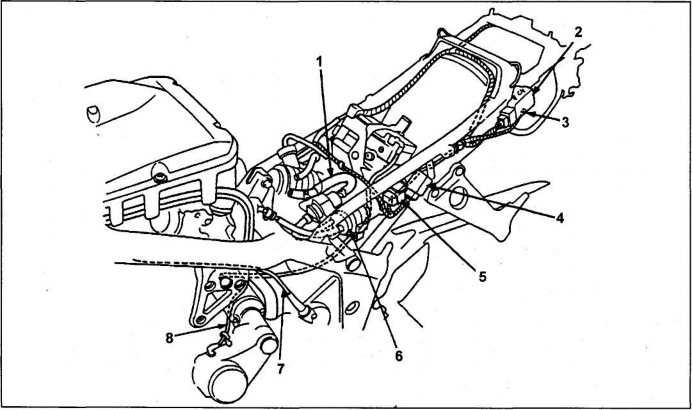

Расположение тросов, шлангов и жгутов проводки (6) (CB400N). 1 трубка вентиляции картера, 2 основной жгут проводки, 3 провод отрицательной клеммы аккумуляторной батареи, 4 провод положительной клеммы аккумуляторной батареи, 5 трос замка сиденья, 6 регулятор напряжения, 7 провод стартера, 8 провод генератора импульсов (прерывателя).

Расположение тросов, шлангов и жгутов проводки (7) (CB400N). 1 узел зажигания, 2 воздушные трубки, 3 трос акселератора, 4 сифонная трубка, 5 основной жгут проводки.

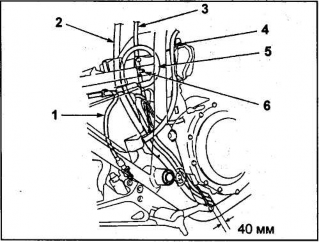

Расположение тросов, шлангов и жгутов проводки (8) (CB400N).

1 провод выключателя стоп-сигналов, 2 сливная трубка топливного бака,

3 вентиляционная трубка топливного бака, 4 • сифонная трубка,

5 возвратная трубка, 6 переходник.

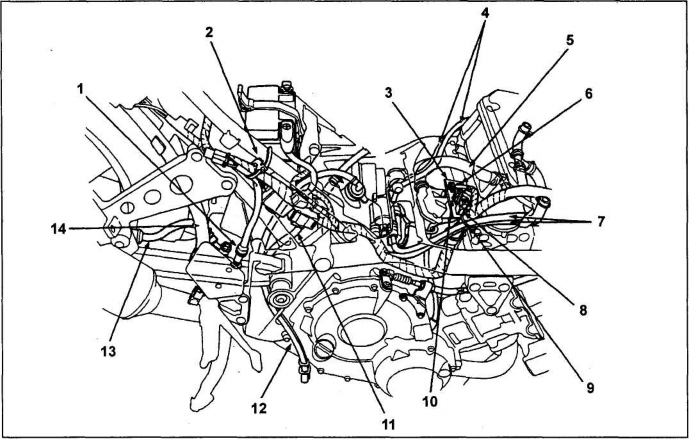

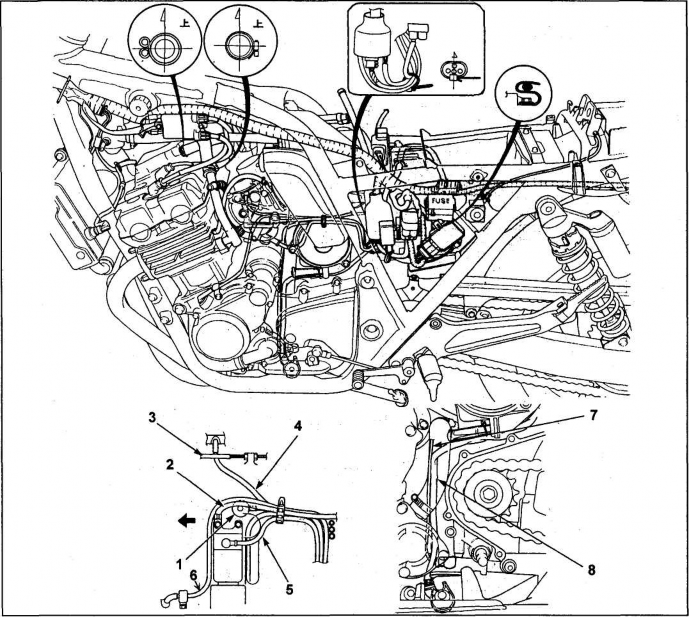

Расположение тросов, шлангов и жгутов проводки (9) (CB400N). 1 датчик давления масла, 2 провод отрицательной клеммы аккумуляторной батареи, 3 трос сцепления, 4 провод генератора, 5 провод стартера, 6 провод прерывателя, 7 провод выключателя запрещения запуска, 8 провод выключателя боковой подставки.

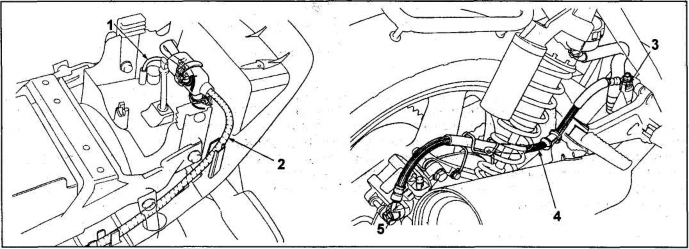

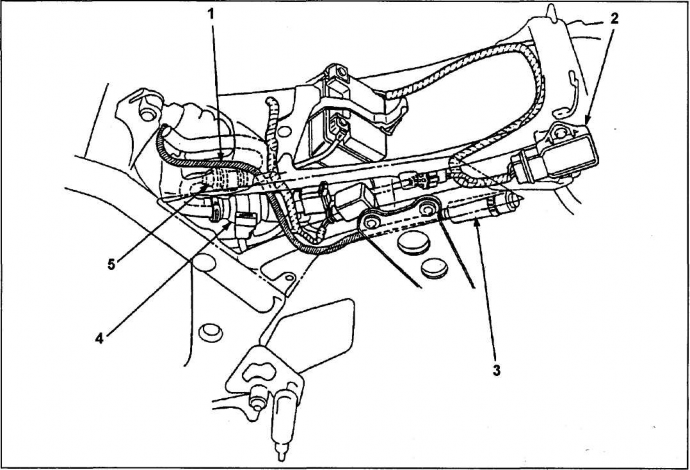

Расположение тросов, шлангов и жгутов проводки (10) (CB400N). 1 провод указателей поворота

(правый), 2 основной жгут проводки, 3 стопор, 4 задний тормозной шланг, 5 стопор.

18 Технические характеристики

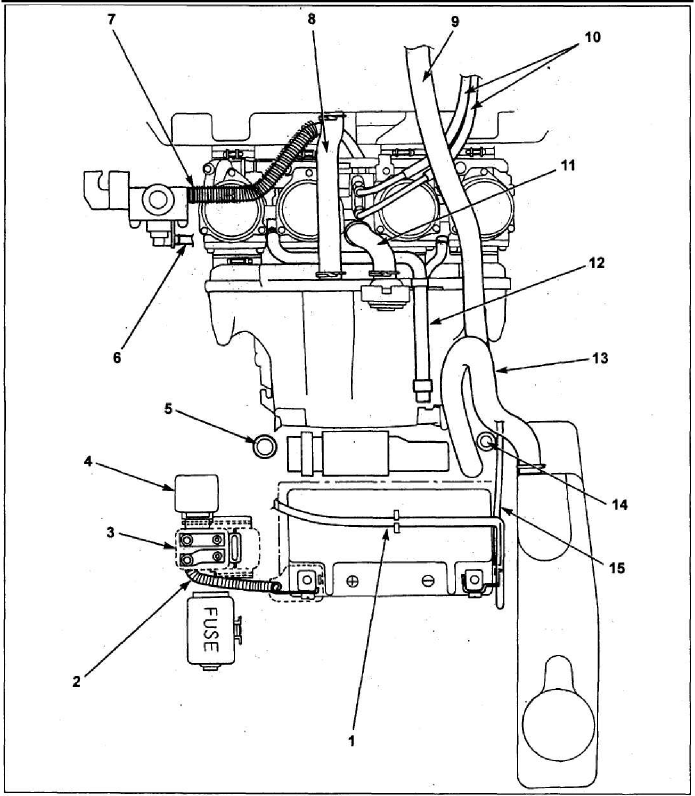

Расположение тросов, шлангов и жгутов проводки (11) (CB400N). 1 провод выключателя стопсигналов, 2 провод положительной клеммы аккумуляторной батареи, 3 выключатель реле стартера, 4 реле указателей поворота, 5 • сливная трубка топливного бака, 6 трубка топливного крана, 7 топливная трубка, 8 трубка вентиляции картера, 9 сифонная трубка, 10 трос акселератора, 11 вспомогательный воздуховод воздушного фильтра, 12 трубка вентиляции карбюратора, 13 возвратная трубка, 14 трубка вентиляции топливного бака, 15 провод отрицательной клеммы аккумуляторной батареи.

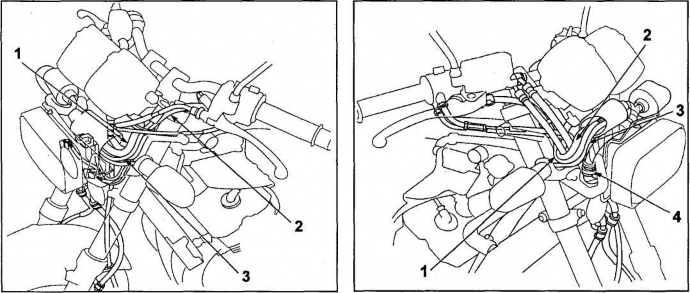

Расположение тросов, шлангов и жгутов проводки (11) (CB400FIII). 1 провод комбинации приборов, 2 провод указателя поворота, 3 провод датчика превышения допустимой скорости.

Расположение тросов, шлангов и жгутов проводки (12) (CB400FIII). 1 провод выключателя стартера, 2 провода выключателей, 3 провод указателей поворота, 4 хомут.

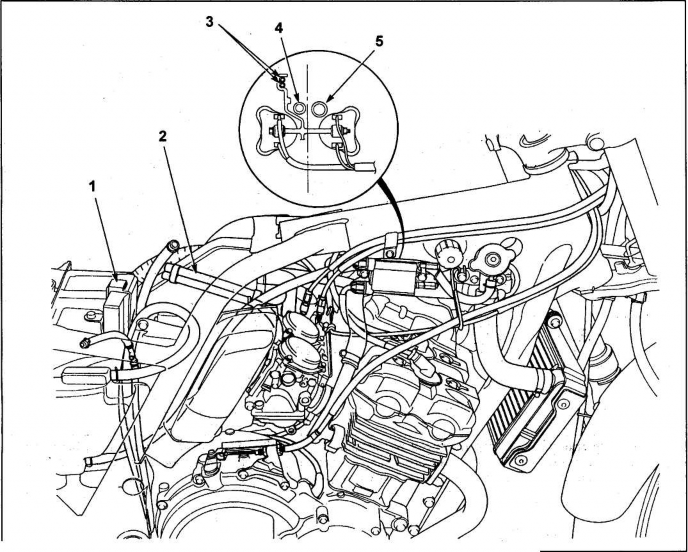

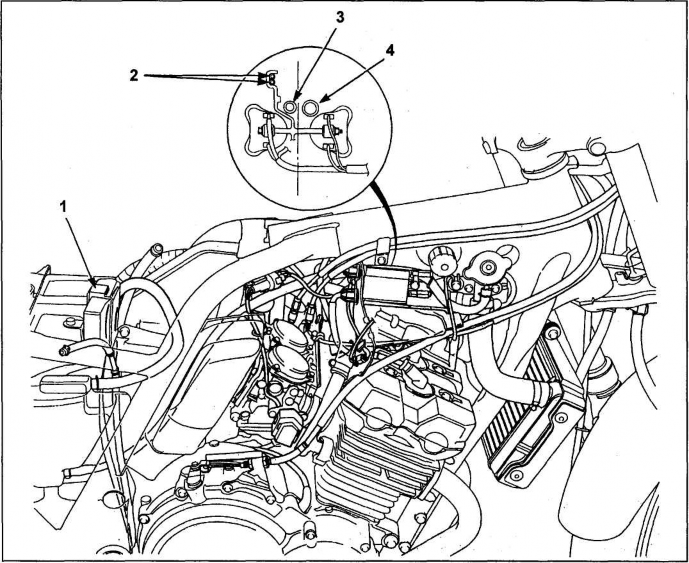

Расположение тросов, шлангов и жгутов проводки (13) (CB400FIII). 1 модуль зажигания, 2 трос акселератора, 3 сифонная трубка, 4 основной жгут проводки.

20 Технические характеристики

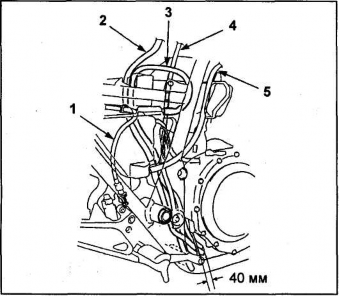

Расположение тросов, шлангов и жгутов проводки (14) (CB400FIII).

1 провод выключателя стоп-сигнала, 2 сливная трубка,

отводная трубка,
вентиляционная трубка, 5 сифонная трубка.

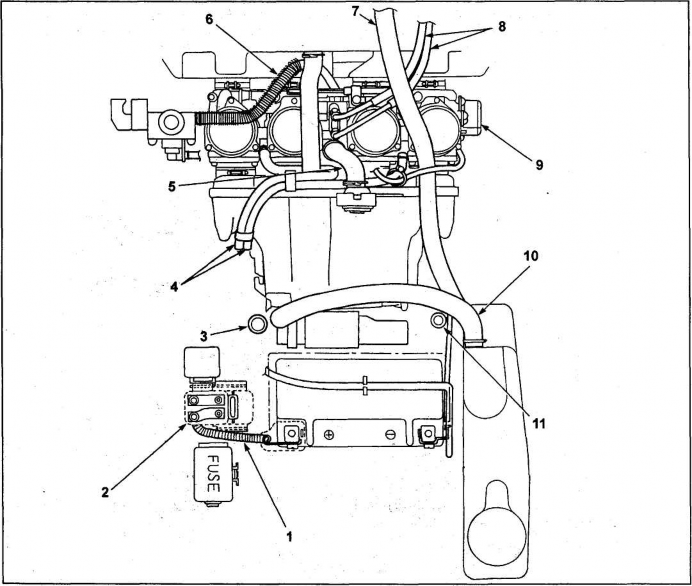

Расположение тросов, шлангов и жгутов проводки (15) (CB400FIII). 1 провод положительной клеммы аккумуляторной батареи, 2 реле стартера, 3 сливная трубка, 4 трубки вентиляции картера, 5 трубка дополнительного воздушного фильтра, 6 топливная трубка, 7 сифонная трубка, 8 трос акселератора, 9 -датчик положения дроссельной заслонки, 10 -отводная трубка, 11 вентиляционная трубка.

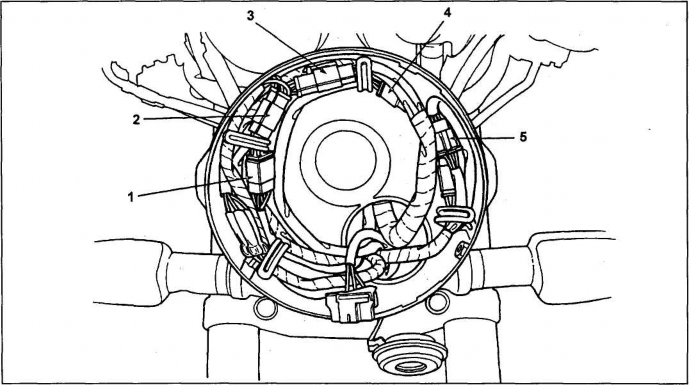

Расположение тросов, шлангов и жгутов проводки (16) (CB400F). 1 разъем стартера и выключателя двигателя (9Р, Кр), 2 разъем замка зажигания (ЗР, Б), 3 разъем комбинации приборов (6Р, Б), 4 разъем комбинации приборов (6Р, Кр), 5 разъем указателей поворота (6Р, 3).

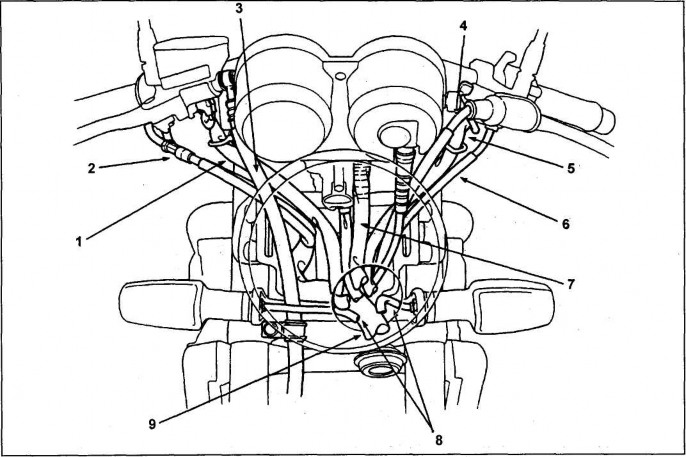

Расположение тросов, шлангов и жгутов проводки (17) (CB400F). 1 провод рулевых выключателей (правый), 2 трос акселератора, 3 тормозной, шланг, 4 трос сцепления, 5 провод рулевых выключателей (левый), 6 трос пускового устройства, 7 провод замка зажигания, 8 провод указателей поворота, 9 основной жгут проводки.

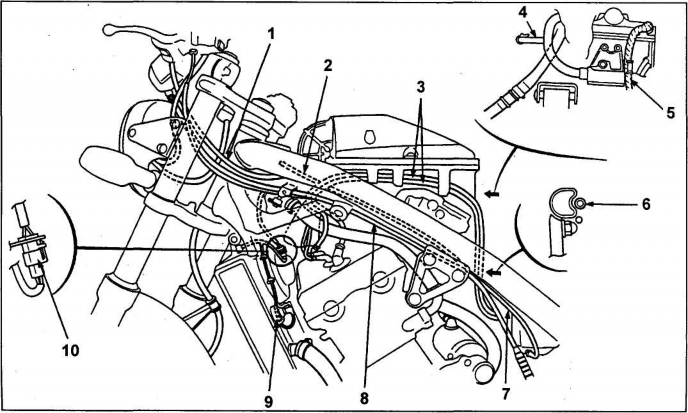

Расположение тросов, шлангов и жгутов проводки (18) (CB400F). 1 зажим высоковольтных проводов цилиндров №2 и 3, 2 трос сцепления, 3 хомут, 4 высоковольтные провода цилиндров №1 и 4, 5 основной жгут проводки, 6 трос пускового устройства, 7 зажим, 8 трос акселератора, 9 тормозной шланг, 10 высоковольтные провода.

Расположение тросов, шлангов и жгутов проводки (19) (CB400F). 1 трос сцепления, 2 -трос акселератора, 3 зажим высоковольтных проводов цилиндров №1 и №4, 4 сифонная трубка, 5 трос спидометра, 6 высоковольтные провода цилиндров №1 и 4, 7 трос пускового устройства, 8 высоковольтные провода.

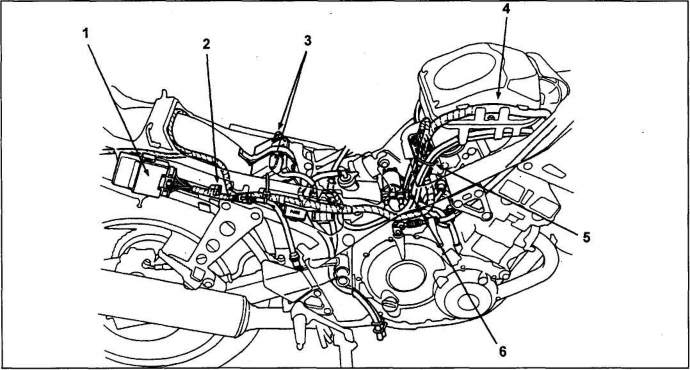

Расположение тросов, шлангов и жгутов проводки (20) (CB400F). 1 модуль зажигания, 2 диод,

3 аккумуляторная батарея, 4 провод замка зажигания, 5 зажим, 6 жгут проводки (высоковольтные провода, провод выключателя запрещения запуска, провод прерывателя, провод выключателя подставки, провод генератора).

Расположение тросов, шлангов и жгутов проводки (21) (CB400F). 1 зажим, 2 зажим, 3 разъем прерывателя, 4 высоковольтные провода цилиндров №1 и 4, 5 воздушный шланг, 6 разъем выключателя подставки, 7 высоковольтные провода цилиндров №2 и 3, 8 разъем генератора, 9 зажим, 10 разъем катушек зажигания, 11 сливная трубка топливного бака, 12 отводная трубка, 13 задний тормозной шланг, 14 шланг.

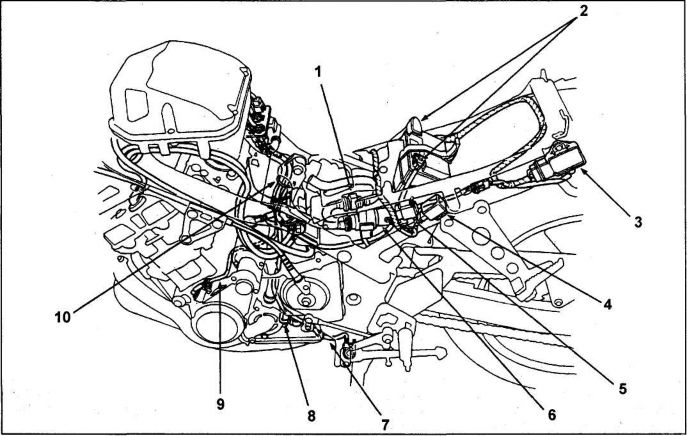

Расположение тросов, шлангов и жгутов проводки (22) (CB400F). 1 топливный фильтр, 2 аккумуляторная батарея, 3 выпрямитель, 4 реле указателей поворота, 5 реле отключения подачи топлива, 6 топливный насос, 7 провод выключателя подставки, 8 провод датчика давления масла, 9 провод прерывателя, 10 жгут проводки (высоковольтные провода, провод выключателя запрещения запуска, провод прерывателя, провод выключателя подставки, провод генератора).

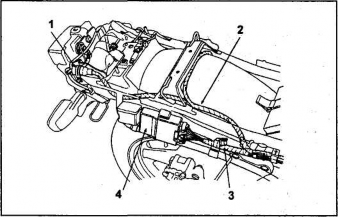

Расположение тросов, шлангов и жгутов провод ки (23) (CB400F). 1 зажим, 2 основной жгут

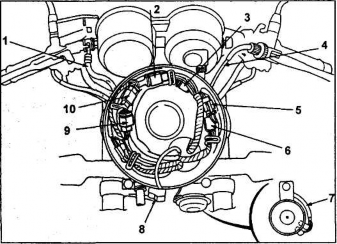

проводки, 3 диод, 4 модуль зажигания. Расположение тросов, шлангов и жгутов провод-

ки (24) (CB400FM). 1 тормозной шланг переднего

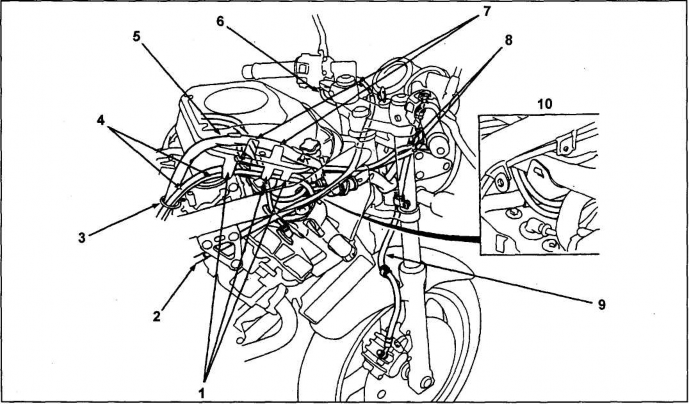

тормоза, 2 разъем комбинации приборов (6Р, Б), 3 разъем комбинации приборов (6Р, Кр), 4 трос сцепления, 5 разъем рулевых выключателей (левых) (6Р, Ч), 6 разъем рулевых выключателей (левых) (6Р, 3), 7 провод звукового сигнала, 8 разъем фары, 9 разъем рулевых выключателей (правых) (9Р, Кр), 10 разъем замка зажигания (ЗР, Ч).

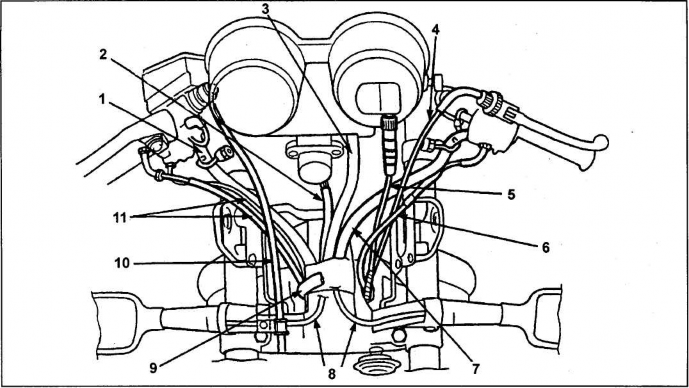

Расположение тросов, шлангов и жгутов проводки (25) (CB400FM). 1 провод рулевых выключателей (правых), 2 провод замка зажигания, 3 провод комбинации приборов, 4 трос сцепления, 5 трос спидометра, 6 трос пускового устройства, 7 провод рулевых выключателей (левых), 8 провод указателей поворота, 9 основной жгут проводки, 10 тормозной шланг переднего тормоза, 11 трос акселератора.

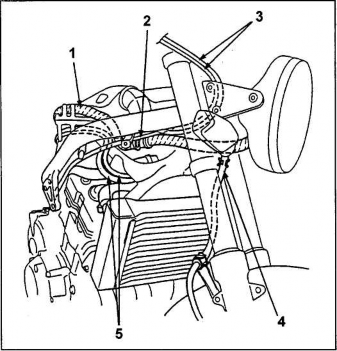

Расположение тросов, шлангов и жгутов проводки (26) (CB400FM). 1 основной жгут проводки,

2 трос сцепления, 3 трос акселератора,

4 тормозной шланг переднего тормоза, 5 высоковольтные провода цилиндров №2 и 3.

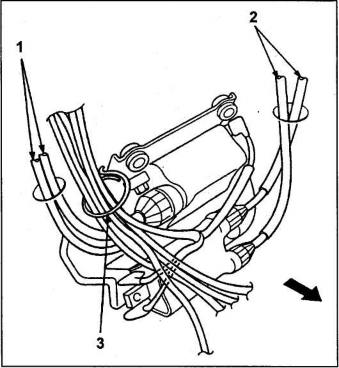

Расположение тросов, шлангов и жгутов проводки (27) (CB400FM). 1 высоковольтные провода цилиндров №2 и 3, 2 высоковольтные провода цилиндров №1 и 4, 3 жгут проводки (катушек зажигания, выключателя запрещения запуска, датчика давления масла, прерывателя, выключателя подставки, генератора).

Расположение тросов, шлангов и жгутов проводки (28) (CB400FM). 1 трос сцепления, 2 отводная трубка, 3 высоковольтные провода цилиндров №1 и 4, 4 вентиляционная трубка, 5 основной жгут проводки, 6 отводная трубка, 7 трос пускового устройства, 8 трос спидометра, 9 датчиквыключатель по температуре охлаждающей жидкости, 10 разъем вентилятора.

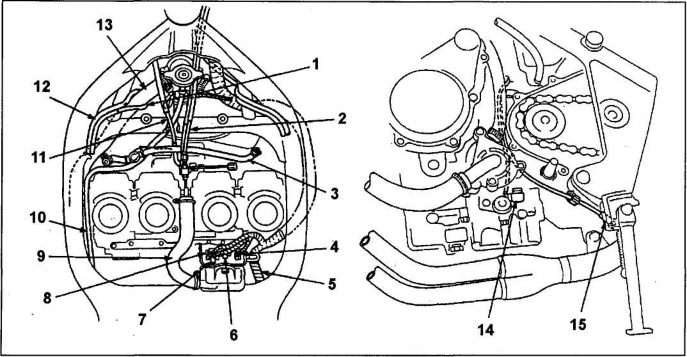

Расположение тросов, шлангов и жгутов проводки (29) (CB400FM). 1 высоковольтный провод цилиндра №1, 2 трос акселератора, 3 трубка вентиляции картера, 4 разъем генератора, 5 основной жгут проводки, 6 разъем катушки зажигания, 7 прерыватель, 8 разъем выключателя подставки, 9 воздушный шланг, 10 отводная трубка, 11 трос пускового устройства, 12 высоковольтный провод цилиндра №4, 13 шланг радиатора, 14 выключатель запрещения запуска, 15 выключатель подставки.

Расположение тросов, шлангов и жгутов проводки (30) (CB400FM). 1 шланг бачка рабочей жидкости заднего амортизатора, 2 выпрямитель, 3 бачок рабочей жидкости заднего амортизатора, 4 топливный насос, 5 топливный фильтр.

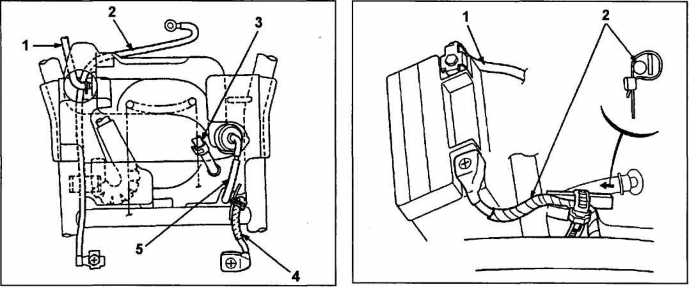

Расположение тросов, шлангов и жгутов проводки (31) (CB400FM). 1 отводная трубка, 2 провод отрицательной клеммы аккумуляторной батареи,

3 сливная трубка, 4 провод положительной клеммы аккумуляторной батареи, 5 отводная трубка расширительного бачка.

Расположение тросов, шлангов и жгутов проводки (32) (CB400FM).1 провод отрицательной клеммы аккумуляторной батареи, 2 провод положительной клеммы аккумуляторной батареи.

28 Технические характеристики

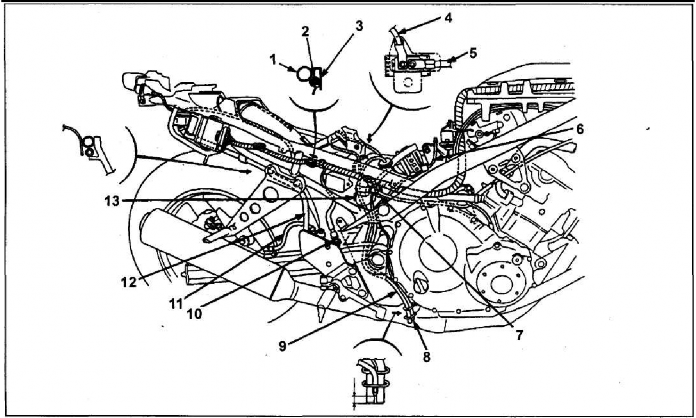

Расположение тросов, шлангов и жгутов проводки (33) (CB400FM). 1 рама сиденья, 2 основной жгут проводки, 3 боковая крышка, 4 провод положительной клеммы аккумуляторной батареи, 5 провод стартера, 6 сливная трубка, 7 провод реле стартера, 8 сливная трубка, 9 отводная трубка расширительного бачка, 10 выключатель стоп-сигнала (заднего тормоза), 12 шланг бачка тормозной жидкости заднего тормоза, 13 реле стартера.

Расположение тросов, шлангов и жгутов проводки (34) (CB400FM). 1 топливный шланг, 2 выпрямитель, 3 вывод массы, 4 реле указателей поворота, 5 реле отключения подачи топлива, 6 топливный насос, 7 -трос спидометра, 8 провод прерывателя.
