Honda CB400. Технические характеристики - часть 2

Honda CB400F(CB1) Honda NC27 CB400F (СВ1)

Длина.................................................................2035 мм

Ширина................................................................705 мм

Высота .............................................................1025 мм

База ....................................................................1375мм

Масса:

на переднем колесе..........................................90 кг

на заднем колесе...............................................93 кг

полная ..............................................................183 кг

Масса полная: на переднем колесе ....................................................110кг

назаднемколесе ........................................................183кг

полная..................................................................293кг

Кастер .................................................................25°30'

Ширина следа.......................................................99 мм

Тормозной путь (с 50 км/ч) ..................................14 м

Радиус разворота ................................................2,8 м

Двигатель

Модификация .....................................................NC23E

Тип .................................. 4-тактный, 4-цилиндровый

Рабочий объем ..................................................399 см3 ГРМ................................. DOHC, привод шестернями

Диаметр цилиндра...........................................55,0 мм

Ход поршня........................................................42,0 мм

Степень сжатия.....................................................11,3

Мощность ........................... 57 л.с. при 11500 об/мин Крутящий

момент .................................. 39 Им при 9500 об/мин

Система охлаждения ..............................жидкостная

Система смазки

Заправочные емкости:

сухой двигатель ..............................................3,5 л

с заменой фильтра ..........................................3,1 л

без замены фильтра .......................................2,9 л

Система охлаждения

Заправочные емкости:

всего .............................................................. ....1,7 л

расширительный бачок................................... 0,3 л

Давление открытия клапана

крышки радиатора .............................. 1,1 -1,4 кг/см2

Температура начала открытия

термостата ................................................. 80-84°С

Температура полного открытия термостата......................................................... 95°С

Высота подъема клапана термостата............ 8 мм

Система подачи топлива (CB400Fk)

Топливный бак............................ 11 л (резерв 3,5 л) Карбюратор.................................................. VG06A

Дроссель....................................................... 32,5 мм

Винт качества ................................................. 2 1/4

Уровень топлива в поплавковой камере ....... 6 мм Главный жиклер .............................................. №105

Жиклер холостого хода .................................. №35 Частота вращения

холостого хода ............................... 1300±100 об/мин

Система зажигания

Тип................................ транзисторная батарейная Свечи зажигания:

стандартные:

NGK.............................................................CR8EH9

Denso .......................................................U24FER-9

"холодные":

NGK ........................................................... CR9EH9

Denso .......................................................U27FER-9

Зазор......................................................... 0,8-0,9 мм

Угол опережения зажигания

(при 1300±100 об/мин)................................18°доВМТ

Катушка зажигания:

первичная обмотка ................................... 2 - 4 Ом вторичная обмотка

с наконечниками.................................. 23 - 27 кОм

без наконечников ................................ 13 -17 кОм Прерыватель:

сопротивление................................... 340 - 420 Ом

напряжение сигнала..............................более 0,7В

Система запуска Длина щеток стартера:

номинальная .................................................12,5 мм

предельная .....................................................8,5 мм

Усилие пружины щетки ............................7,8-10,6 Н

Головка блока цилиндров

Тепловые зазоры в клапанах:

впуск ....................................................0,12-0,18 мм

выпуск .................................................0,17 -0,23 мм

Давление конца такта сжатия

(при 400 об/мин) .................................................13 бар

Фазы газораспределения: впускной клапан:

открытие ...............................................5° дo BMT

закрытие ........................................33° после НМТ

выпускной клапан:

открытие .............................................33° до НМТ

закрытие ..........................................5° после ВМТ

Диаметр поршневого пальца:

номинальный ............................. 13,994- 14,000 мм предельный .......... ................................... 13,980 мм

Зазор между пальцем и поршнем:

номинальный ................................. 0,002 - 0,014 мм

предельный ................................................. .0,04 мм

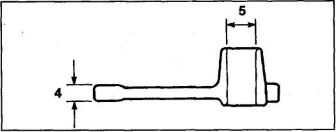

Внутренний диаметр поршневой головки шатуна:

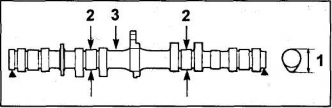

Высота кулачков распределительных валов (1):

впуск:

номинальная............................ 33,070 - 33,230 мм предельная ............................................ 33,020 мм

выпуск:

номинальная............................ 33,120-33,280 мм предельная ................... .-....................... 33,070 мм

Диаметр опорных шеек (2):

номинальный ............................. 22,959 - 22,980 мм предельный ............................................. 22,950 мм

Зазор в подшипнике распределительного

вала .................................................... 0,020 - 0,062 мм

Диаметр стержня клапана: впускной:

номинальный............................... 3,775-3,790 мм

предельный ...............................................3,700 мм

выпускной:

номинальный......................... ...... 3,755 - 3,770 мм

предельный ...............................................3,690 мм

Внутренний диаметр направляющей втулки: номинальный ................................. 3,800 - 3,812 мм

предельный .................................................3,890 мм

Предельный зазор между втулкой и стержнем клапана:

впускной.........................................................0,04 мм

выпускной ......................................................0,05 мм

Высота выступания направляющей втулки (h):

впускной..........................................13,37 -13,77 мм

выпускной.......................................11,52 -11,92 мм

Высота пружины клапана:

номинальная ............................................... 39,40 мм

предельная .................................................. 38,60 мм

Поршень и цилиндр

Диаметр цилиндра: номинальный..............................55,000 - 55,010 мм

предельный ..............................................55,100 мм

Диаметр поршня:

номинальный..............................54,960 - 54,990мм

предельный .............................................. 54,900 мм

Зазор между цилиндром и поршнем: номинальный..................................0,010 - 0,050 мм

предельный................................................. 0,100 мм

Диаметр отверстия под поршневой палец: номинальный.............................. 14,002- 14,008 мм

предельный.............................................. 14,050 мм

номинальный ............................. 14,016- 14,034 мм предельный .............................................. 14,070 мм

Зазор между пальцем и шатуном:

номинальный ................................. 0,016- 0,040 мм

предельный ................................................ 0,060 мм

Зазор между канавкой и поршнем: компрессионное

кольцо ............................................. 0,015-0,050 мм

предельный ................................................. 0,080мм

Зазор в замке: верхнее компрессионное кольцо:

номинальный ................................... 0,18-0,28 мм

предельный.................................................. 0,5 мм

нижнее компрессионное кольцо:

номинальный ................................... 0,18-0,33 мм

предельный.................................................. 0,5 мм

маслосъемное кольцо:

номинальный ................................... 0,20-0,70 мм

предельный...................................................1,1 мм

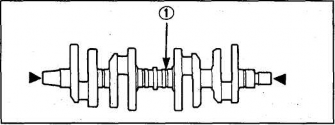

Коленчатый вал

Осевой зазор:

номинальный ..................................... 0,05- 0,20 мм

предельный.................................................. 0,30 мм

Зазор в подшипниках: шатунный подшипник:

номинальный ................................. 0,020 - 0,052 мм предельный...................................................0,06 мм

коренной подшипник:

номинальный ............................... 0,022- 0,046 мм

предельный ................................................0,05 мм

Сцепление

Свободный ход рычага сцепления ............... 10-20 мм Толщина диска:

номинальная:

"А"........................................................3,22-3,38 мм

"В"........................................................3,22-3,38 мм

"С"........................................................3,42-3,58 мм

предельная: "А"................................................................ 2,90 мм

"В"................................................................ 2,90 мм

"С"................................................................ 3,10 мм

Высота пружин: номинальная................................................. 37,5 мм

предельная ................................................... 36,0 мм

Диаметр опорной втулки: внутренний:

номинальный ............................ 21,980 - 22,007 мм предельный..............................................22,050 мм

внешний:

номинальный ............................ 29,994 - 30,007 мм предельный..............................................29,950 мм

Внутренний диаметр звездочки привода масляного насоса:

номинальный .............................. 30,025 - 30,075 мм предельный................................................30,130 мм

Коробка передач Передаточные числа передач:

Передняя передача...............................2,181 (44/96)

КПП:

1-я передача .......................................3,307 (13/43)

2-я передача........................................2,352 (17/40)

3-я передача........................................1,875 (16/30)

4-я передача........................................1,590 (22/35)

5-я передача........................................1,434 (23/33)

6-я передача........................................7,333 (24/32)

Главная передача:

привод ................................................................ цепь

передаточное число ..........................2,600 (13/59) Внутренний диаметр посадочных отверстий шестерен:

М5, М6:

номинальный...............................25,000 - 25,021 мм

предельный ............................................... 25,050 мм С2, СЗ, С4:

номинальный...............................28,000 - 28,021 мм

предельный ............................................... 28,050 мм

Внешний диаметр втулок шестерен: М5,М6:

номинальный...............................24,959 - 24,980 мм

предельный ............................................... 24,920 мм С2, СЗ, С4:

номинальный...............................27,959 - 27,980 мм

предельный ............................................... 27,920 мм

Внутренний диаметр посадочных отверстий втулок:

М5:

номинальный....... .......................27,985 - 22,006 мм предельный ............................................... 22,070 мм С2:

номинальный ..............................24,985 - 25,006 мм предельный ............................................... 25,070 мм

Зазор между шестернями и втулками: М5, М6:

номинальный .................................. 0,020 - 0,062 мм предельный .................................................... 0,10 мм С2, СЗ, С4:

номинальный .................................. 0,020 - 0,062 мм предельный.....................................................0,10 мм

Зазор между шестернями и валом: М5:

номинальный .................................. 0,020 - 0,062 мм предельный.....................................................0,10 мм С2:

номинальный .................................. 0,005 - 0,039 мм предельный.....................................................0,05 мм

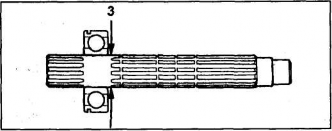

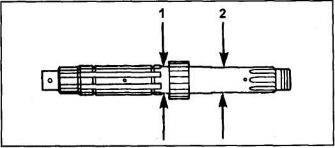

Внешний диаметр шеек первичного вала: М5 (1):

номинальный............................... 27,959 - 21,980 мм

предельный ............................................... 21,930 мм

шейка под опорную втулку (2):

номинальный............................... 21,967 - 21,980 мм

предельный ................................................21,930 мм

Внешний диаметр шеек вторичного вала: С2(3):

номинальный .............................. 24,967 - 24,980 мм

предельный................................................24,930 мм

Вилка переключения передач: толщина (4):

номинальная...................................... 5,93 - 6,00 мм

предельная .................................................. 5,60 мм

внутренний диаметр посадочного отверстия под шток (5):

номинальный .............................12,000-12,021 мм предельный ............................................. 12,060 мм

диаметр штока вилок переключения передач: номинальный .............................11,969 -11,980 мм предельный ............................................. 11,900 мм

Подвеска

Передняя подвеска:

Тип ................................................ телескопическая

Ход....................................................................130 мм Диаметр трубы ...............................................41 мм

Объем масла..................................................570 см3

Высота пружины.........................................324,5 мм

Задняя подвеска:

Тип ....................................................... маятниковая

Ход....................................................................770 мм Высота пружины............................................178 мм

содержание   ..  1  2  3   ..
