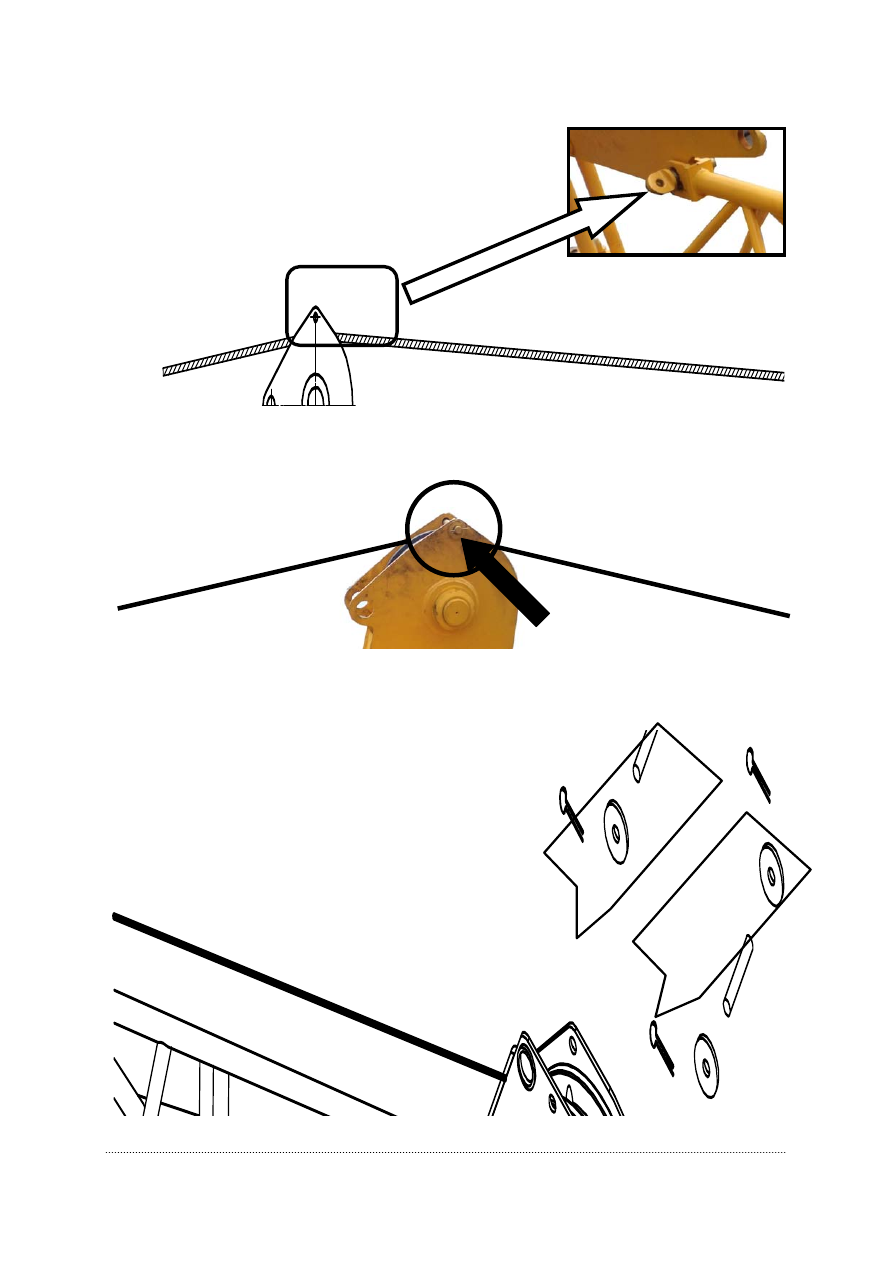

Рисунок 13.30 – Фиксация гуська в положении «угол 0°»



Рисунок 13.31 – Установка оси на блоке основания гуська



Рисунок 13.32 – Установка осей с фиксаторами на оголовке гуська





13-23


-  механизмом  подъема  медленно  поднять  вспомогательную  крюковую

подвеску  на  высоту 0,5-1,0 м  от  поверхности  и  дождаться  полного
раскручивания грузового каната.



13.8.4 Перевод гуська из рабочего положения в транспортное

ВНИМАНИЕ! ПЕРЕВОД

ГУСЬКА

В

РАБОЧЕЕ

ПОЛОЖЕНИЕ

РАЗРЕШАЕТСЯ

ВЫПОЛНЯТЬ ТОЛЬКО НА КРАНЕ, УСТАНОВЛЕННОМ НА ВЫНОСНЫЕ ОПОРЫ.

Для  перевода  гуська  из  транспортного  положения  в  рабочее  необходимо

выполнить следующее:

-  установить кран на выносные опоры (раздел 13.4);
-  развернуть рабочее оборудование в положение 180° от кабины шасси;
-  опустить  стрелу  с  гуськом  в  положение,  обеспечивающее  доступ  к

оголовку стрелы с рабочей площадки, но не допуская при этом касания
оголовка гуська о поверхность рабочей площадки;

-  опустить вспомогательную крюковую подвеску на рабочую площадку;
-  разъединить  штепсельный  разъем  на  оголовке  стрелы  и  снять

ограничитель высоты подъема, установленный на оголовке гуська;

-  снять с грузового каната вспомогательную крюковую подвеску;
-  снять оси у блоков гуська, фиксирующую грузовой канат от возможного

спадания из ручья блока (рисунки 13.33, 13.34);

-  вывести грузовой канат из блоков, после чего оси на блоках установить

на место;

-  извлечь  из  отверстий  в  осях  на  оголовке  стрелы  (с  правой  стороны  по

ходу движения крана) пальцы с фиксаторами, соединяющие кронштейны
стрелы с вилками основания гуська (рисунок 13.35);

-  удалить  из  отверстий  в  осях  на  оголовке  стрелы  (с  левой  стороны  по

ходу  движения  крана)  пальцы  и  фиксаторы,  соединяющие  кронштейны
стрелы с вилками основания гуська (рисунок 13.35);

-  используя  монтажный  ремень,  привязанный  к  оголовку  гуська

развернуть гусек на 180° (рисунок 13.36);

-  добиться  совмещения  отверстий  в  кронштейне  гуська  и  кронштейне

стрелы (рисунок 13.37), после чего установить в совмещенные отверстия
палец;

-  установить гусек на кронштейн основания стрелы (рисунок 13.38);
-  удалить  пальцы  с  фиксаторами  (рисунок 13.39) из  отверстий  в  осях

оголовка стрелы (с правой стороны по ходу движения крана);

-  используя монтажный ремень, привязанный к оголовку гуська, подвести

оголовок гуська вплотную к основанию стрелы (рисунок 13.40);

-  установить  палец  в  кронштейн  на  стреле  (в  месте  соединения  стрелы  с

оголовком гуська) и зафиксировать его (рисунок 13.41);

-  расфиксировать  блок  в  оголовке  гуська  и  установить  его  в  «нижнее»

нерабочее  положение,  после  чего  зафиксировать  в  этом  положении
(рисунок 3.42);



13-24

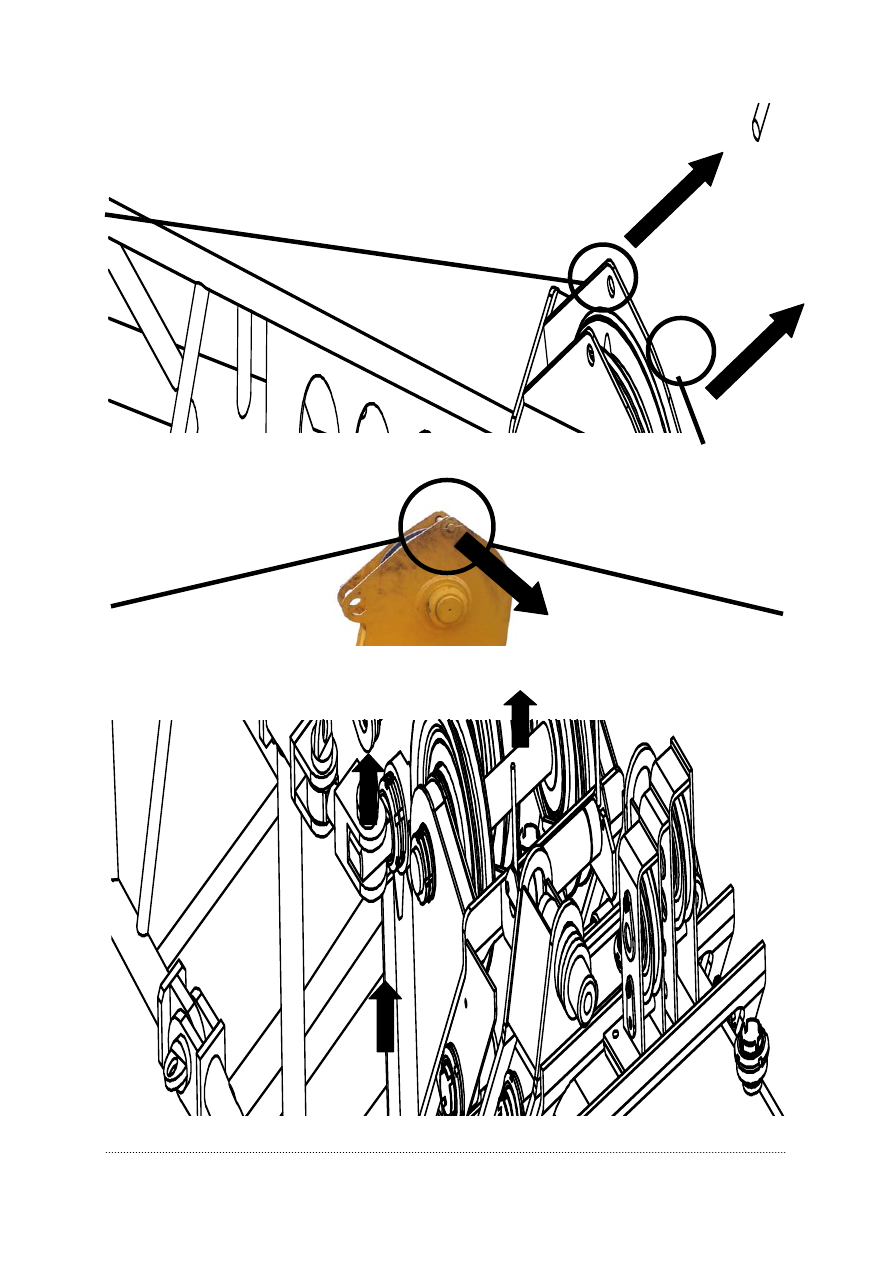

Рисунок 13.33 – Удаление осей с фиксаторами на оголовке гуська



Рисунок 13.34 – Удаление оси на блоке основания гуська

Рисунок 13.35 – Удаление пальцев с фиксаторами





13-25

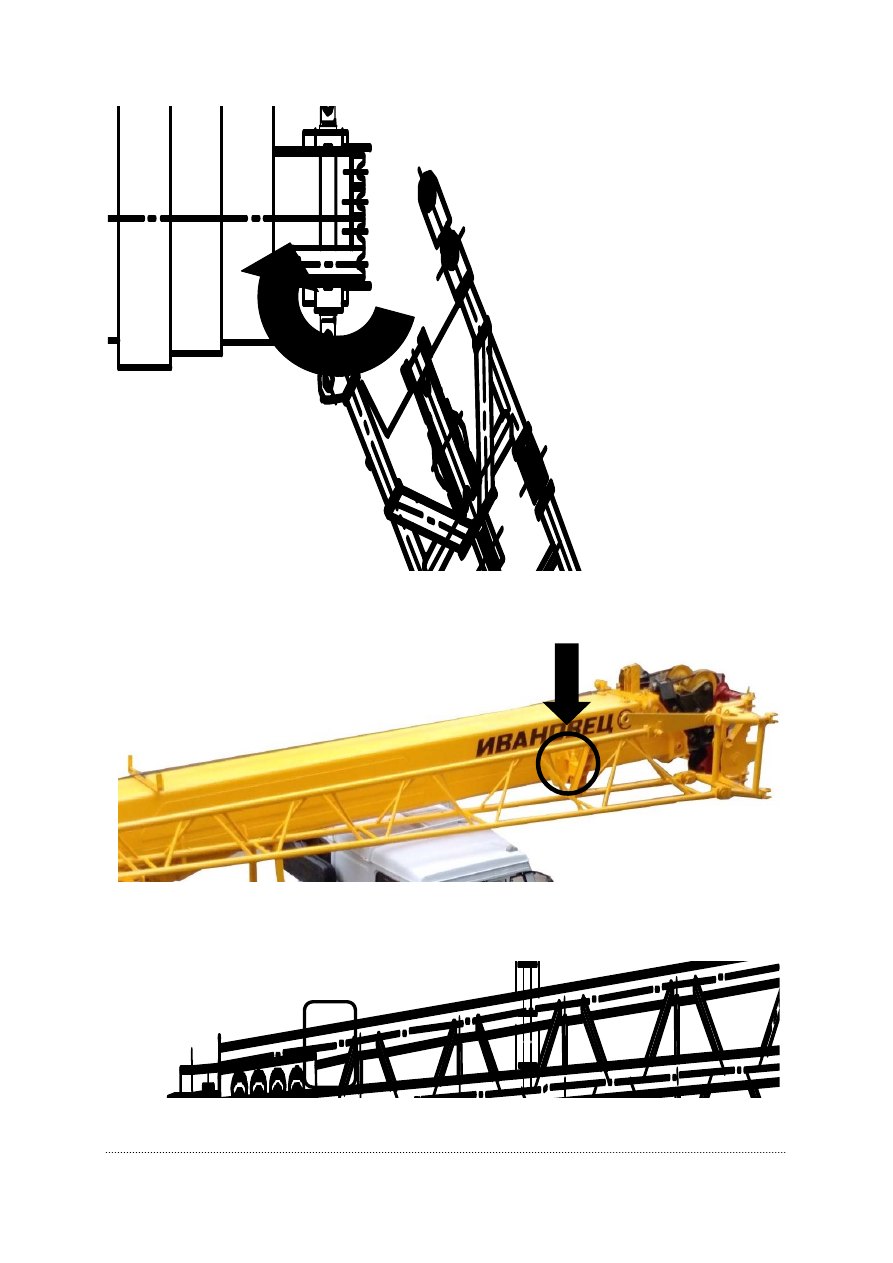

Рисунок 13.36 – Перевод гуська в транспортное положение



Рисунок 13.37 – Установка пальца в кронштейн на оголовке стрелы

Рисунок 13.38 – Установка гуська на кронштейн стрелы
