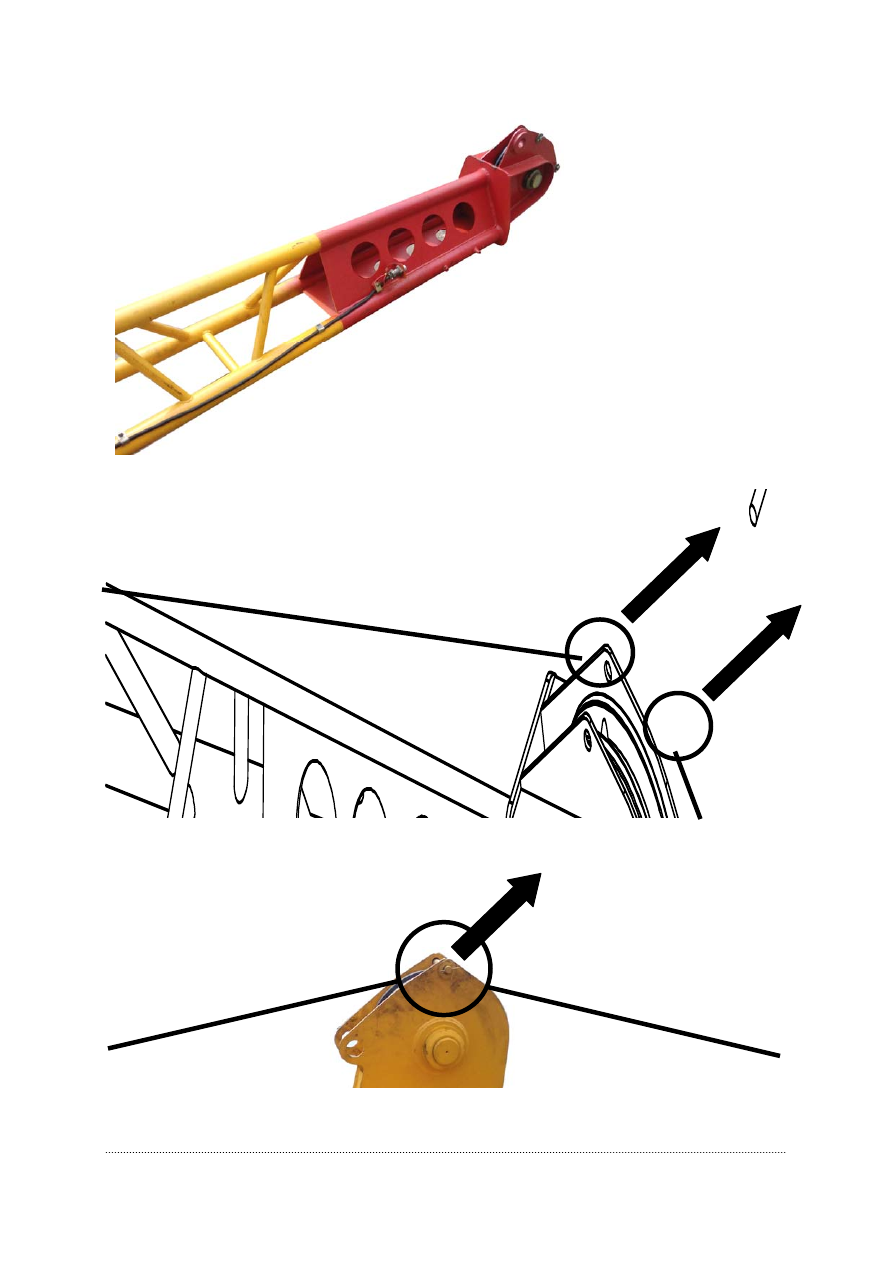

Рисунок 13.14 – Установка пальцев с правой стороны стрелы



Рисунок 13.13 – Соединение гуська с оголовком стрелы





13-15


-  проверить правильность срабатывания ограничителя высоты подъема.

После выполнения вышеописанной процедуры кран готов к работе со сменным

рабочим оборудованием.

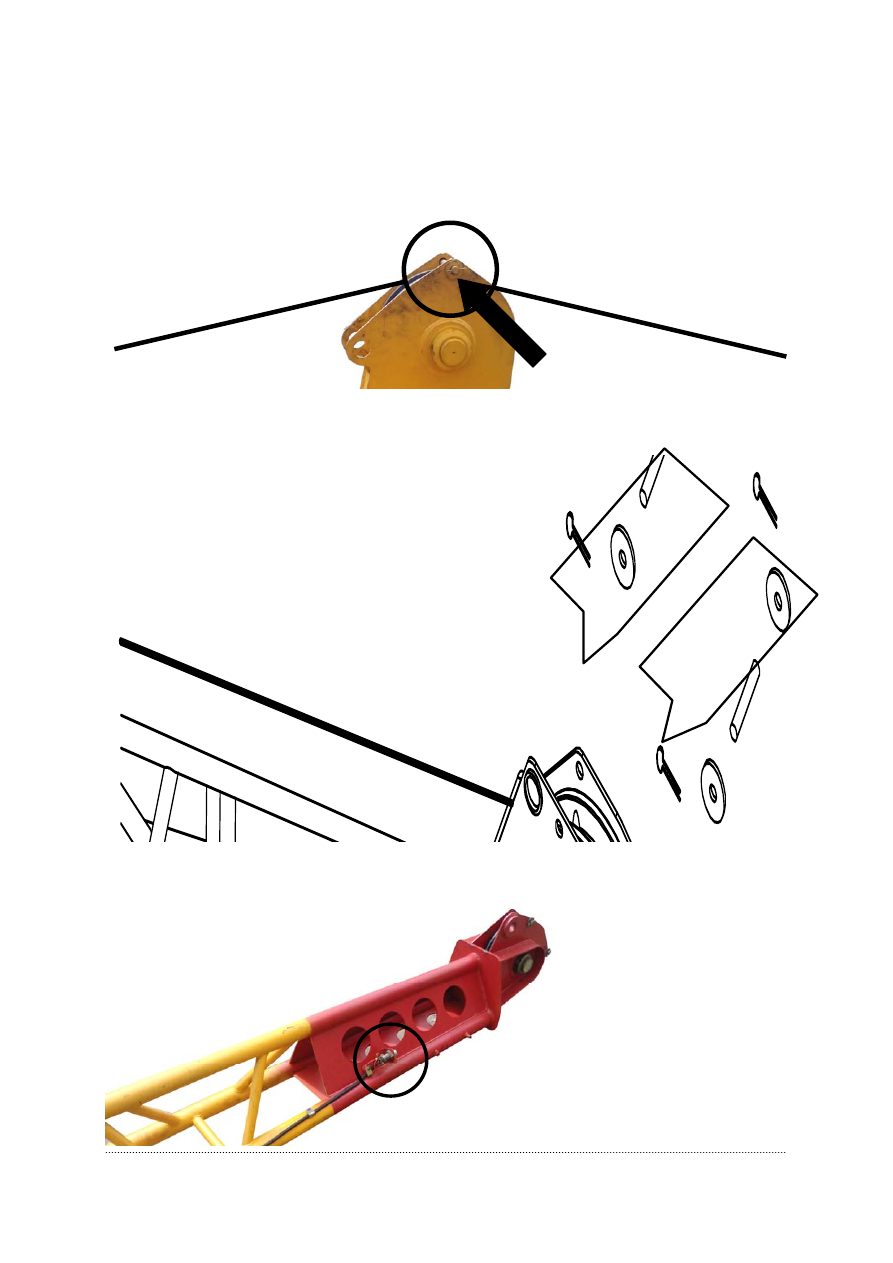

Рисунок 13.15 – Установка оси на блоке основания гуська



Рисунок 13.16 – Установка осей с фиксаторами на оголовке гуська



Рисунок 13.17 – Подключение

электрического кабеля на гуське





13-16



13.8.3 Изменение угла наклона гуська

ЗАПРЕЩАЕТСЯ НАХОЖДЕНИЕ  ЛЮДЕЙ  ПОД  СТРЕЛОЙ  КРАНА  ПРИ  ВЫПОЛНЕНИИ

МОНТАЖНЫХ  РАБОТ,  А  ТАКЖЕ  В  ТЕЧЕНИЕ  ВСЕГО  ВРЕМЕНИ  ПОДЪЕМА  СОБРАННОЙ
КОНСТРУКЦИИ.

Изменение  угла  наклона  гуська  в  положение 30° выполнять  в  следующей

последовательности:

-  установить кран на выносные опоры (раздел 13.4);
-  развернуть рабочее оборудование в положение 180° от кабины шасси;
-  опустить  стрелу  с  гуськом  в  положение,  обеспечивающее  доступ  к

оголовку стрелы с рабочей площадки, но не допуская при этом касания
оголовка гуська о поверхность рабочей площадки;

-  опустить вспомогательную крюковую подвеску на рабочую площадку;
-  разъединить  штепсельный  разъем  на  оголовке  стрелы  и  снять

ограничитель  высоты  подъема,  установленный  на  оголовке  гуська
(рисунок 13.18);

-  снять с грузового каната вспомогательную крюковую подвеску;
-  снять оси у блоков гуська, фиксирующую грузовой канат от возможного

спадания из ручья блока (рисунки 13.19, 13.20);

-  вывести грузовой канат из блоков гуська;
-  закрепить клиновую обойму на оголовке гуська и с помощью механизма

подъема натянуть грузовой канат (рисунок 13.21);

-  удалить  фиксирующий  палец  из  места  соединения  тяги  с  гуськом

(рисунок 13.22);

-  опустить  гусек  механизмом  подъема  до  положения,  при  котором

возможно выполнить соединение тяги с гуськом (рисунок 13.23);

-  установить  палец  для  фиксации  гуська  в  положении  наклона

относительно оси стрелы на угол 30° (рисунок 13.24);

-  снять клиновую обойму с оголовка гуська;
-  завести  грузовой  канат  в  блоки  гуська  и  установить  оси  с  фиксаторами

(рисунки 13.25, 13.26);

-  установить  ограничитель  высоты  подъема  и  соединить  штепсельный

разъем на оголовке;

-  соединить грузовой канат с вспомогательной крюковой подвеской;
-  установить  на  ограничителе  грузоподъемности  соответствующую

рабочую конфигурацию;

-  выполнить  подъем  стрелы  с  гуськом  на  высоту 1-1,5 м  и  убедиться  в

прочности собранной конструкции;

-  работая соответствующими джойстиками в кабине крановщика медленно

произвести подъем стрелы с гуськом на угол 45-60°;

ВНИМАНИЕ! При  выполнении  операции  подъема  стрелы  необходимо,
чтобы вспомогательная крюковая подвеска оставалась на рабочей площадке.
Для  этого  по  время  подъема  стрелы  следует  периодически  «стравливать»
грузовой  канат  механизмом  подъема,  добиваясь,  чтобы  крюковая  подвеска
оставалась на рабочей площадке.



13-17

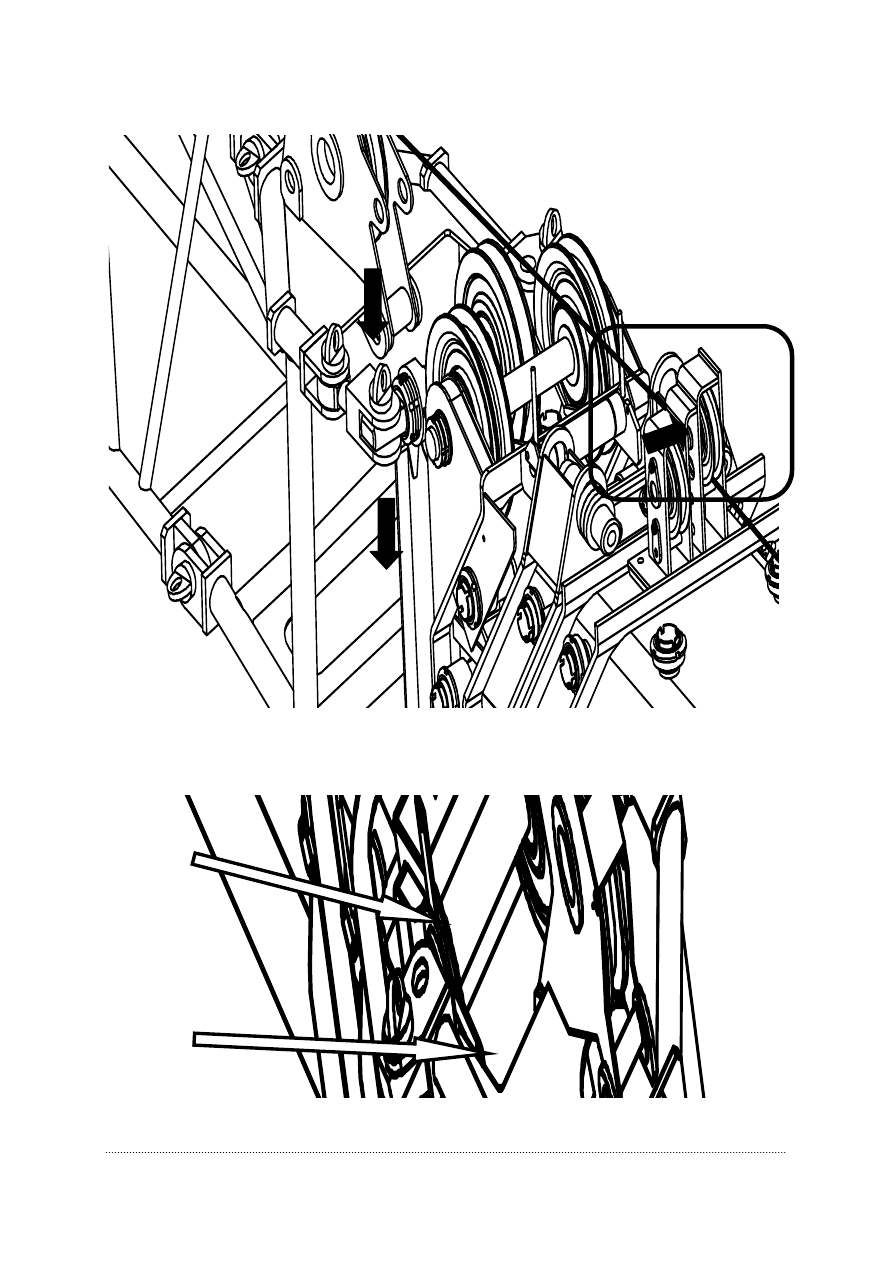

Рисунок 13.19 – Удаление осей с фиксаторами на оголовке гуська



Рисунок 13.18 – Подключение электрического кабеля на гуське



Рисунок 13.20 – Удаление оси на блоке основания гуська
