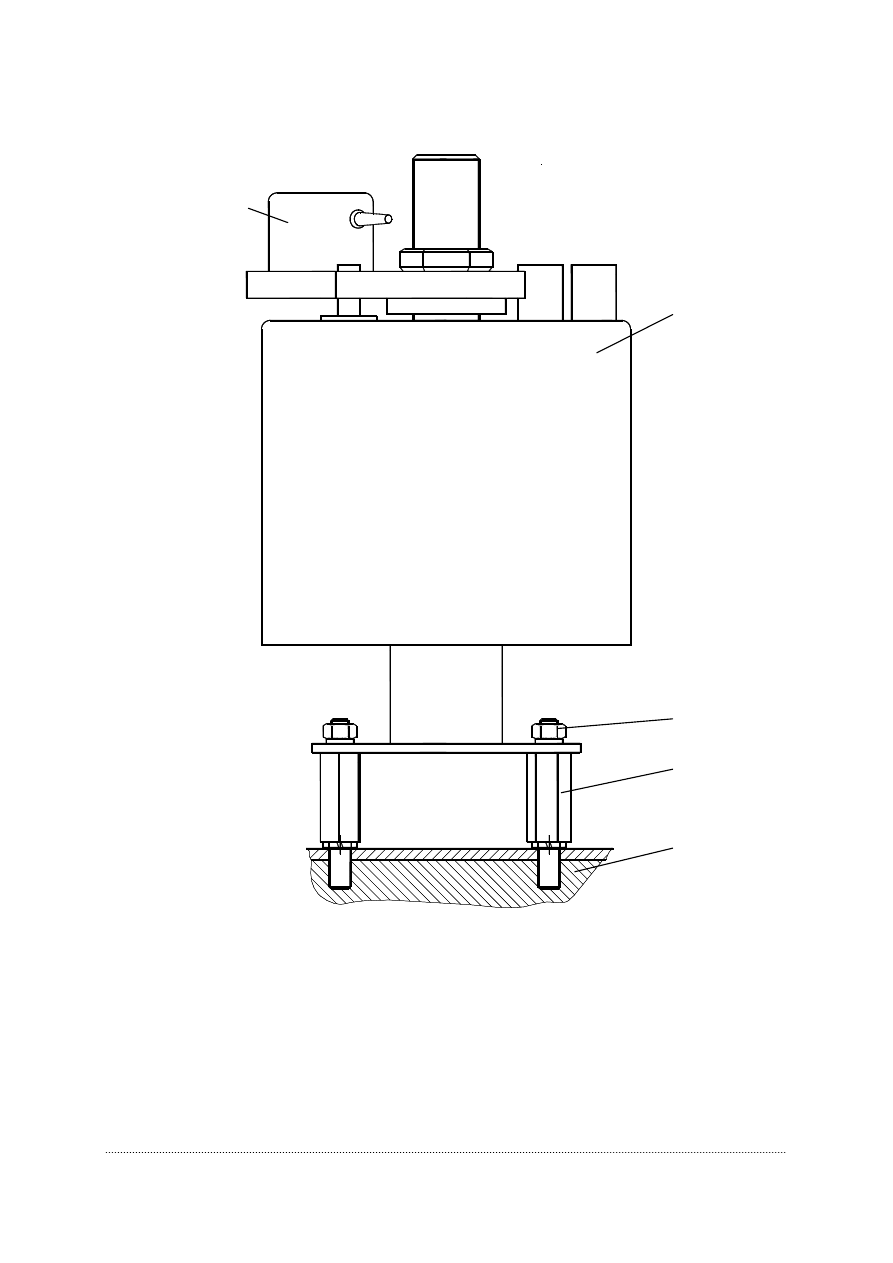

Рисунок 5.4 - Установка токосъемника ТСУ-15

1

2

3

4

5

1 –
2 –
3 –
4 –
5 –

датчик азимута (из комплекта ОНК-160С-53.09);
токосъемник ТСУ-15;
гайка;
переходник;
соединение вращающееся

 5-12

А

( Кожух токосъемника условно снят )

9

8

10

2

6

5

7

3 4

1

А

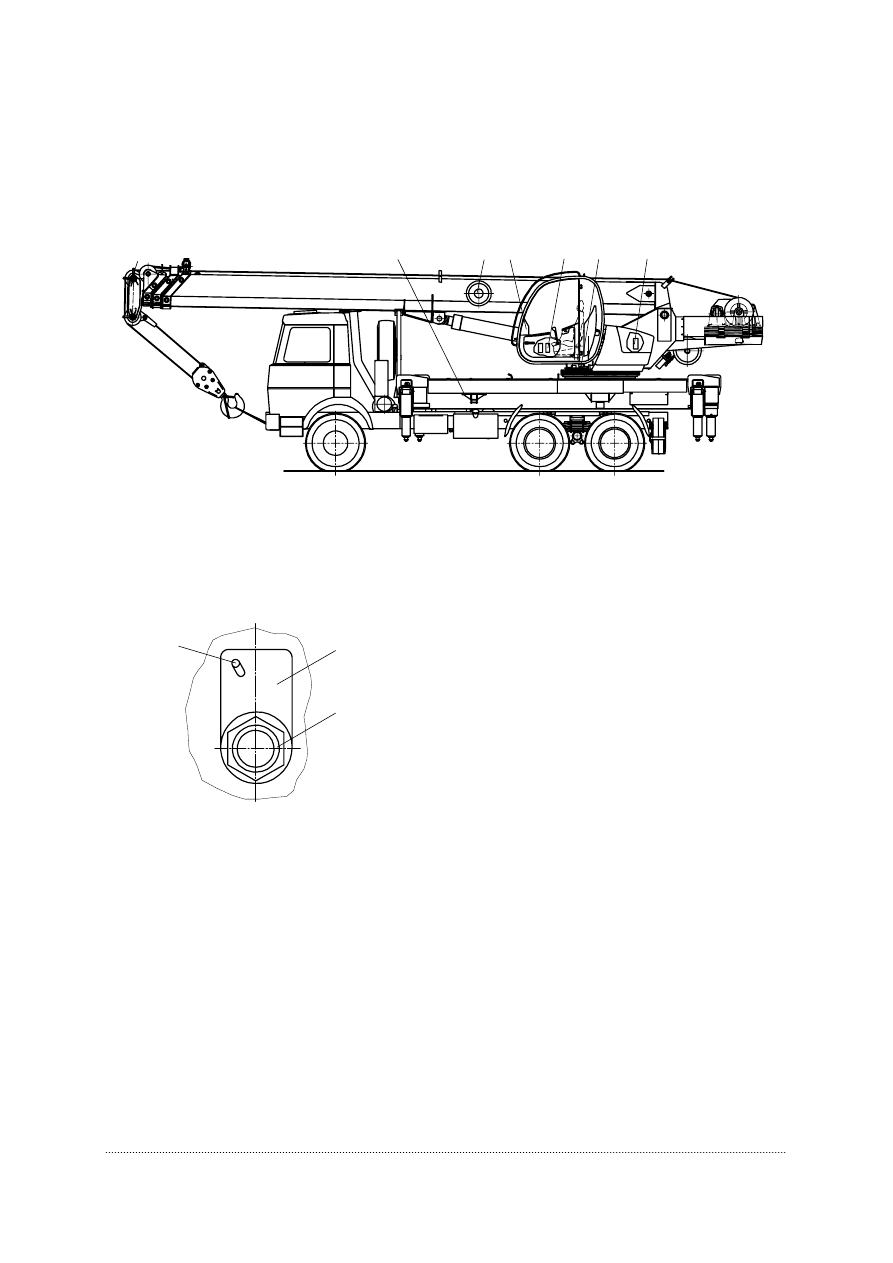

Рисунок 5.5 – Установка ограничителя грузоподъемности

1 –
2 –
3 –
4 –
5 –



6 –
7 –
8 –
9 –

10 –

модуль защиты от опасного напряжения (МЗОН);
датчик температуры рабочей жидкости гидропривода крана;
барабан кабельный со встроенным датчиком длины;
блок обработки данных (БОД);
преобразователи давления в поршневой и штоковых полостях
гидроцилиндра подъема стрелы;
токосъемник;
преобразователи давления в напорных и сливной магистралях;
стойка токосъемника;
датчик азимута;
ось токосъемника

 5-13



Датчик  длины  стрелы  установлен  в  кабельном  барабане 3. Датчик  состоит  из

безупорного  резистора,  ось  которого  при  помощи  редуктора  соединена  с  барабаном.
При  перемещении  секций  стрелы  и  вращении  барабана  получает  вращение  и  ось
потенциометра.

Датчик  угла  поворота  платформы 9 установлен  под  кожухом  кольцевого

токосъемника. Датчик состоит из безупорного резистора, ось которого через шестерни
привода соединена с осью 10 токосъемника.

Датчик угла наклона стрелы является универсальным измерительным модулем,

который установлен на основании стрелы.

Преобразователи 5 давления  соединены  трубопроводами  соответственно  с

поршневой и штоковой полостями гидроцилиндра подъема стрелы.

Подробное описание ограничителя нагрузки крана приведено в документации на

ограничитель

нагрузки

крана

ОНК-160С-53.09,

входящей

в

комплект

эксплуатационных документов крана.

5.5.2 Ограничители высоты подъема и глубины опускания

Ограничители  высоты  подъема  и  глубины  опускания  предназначены  для

автоматического отключения механизма подъема при достижении крюковой подвеской
предельного верхнего и нижнего положений.

Ограничитель  глубины  опускания  должен  срабатывать  в  тех  случаях,  когда  на

грузовом барабане механизма подъема остается не менее 2-3 витков каната.

Устройство ограничителя глубины опускания показано на рисунке 5.6.
Ограничитель  высоты  подъема  должен  срабатывать  при  расстоянии  между

крюковой подвеской и оголовком стрелы не менее 200 мм.

Устройство ограничителя высоты подъема показано на рисунках 5.7 и 5.8.

 5-14




Рисунок 5.6 – Ограничитель глубины опускания

1 –
2 –
3 –
4 –
5 –



барабан лебедки механизма подъема;
тяга;
пружина;
упор;
выключатель путевой

1

2

3

4

5

А

140

+5
