 5-7



5.2 Описание электрической принципиальной схемы

Питание  потребителей  крановой  установки  осуществляется  от  бортовой  сети

шасси  напряжением 24 В  постоянного  тока  через  кольцевой  токосъемник.  Защита
электрических цепей при коротких замыканиях выполнена с помощью предохранителя,
установленного в кабине водителя.

Контроль  за  работой  двигателя  шасси  осуществляется  по  указателям

температуры охлаждающей жидкости и давления масла в кабине крановщика, которые
подключены к соответствующим датчикам на двигателе.

Включение  приборов  освещения  шасси  осуществляется  соответствующими

переключателями  в  кабине  водителя  и  подробно  описано  в  эксплуатационных
документах шасси, входящих в комплект эксплуатационных документов крана.

Включение  габаритных  фонарей  крана,  расположенных  на  стреле,

осуществляется центральным переключателем света в кабине водителя.

Включение  приборов  освещения  крана  выполняется  соответствующими

переключателями на щитке приборов в кабине крановщика.

Включение  звукового  сигнала  производится  кнопкой,  установленной  на  левом

джойстике в кабине крановщика.

В  перечне  элементов  электрооборудования  (таблица 5.1) приведены

наименование  и  назначение,  место  установки  элементов  электросхемы,  из  которого
работа в схеме большинства из них понятна и дополнительных пояснений не требуется.

Описание

и

принципы

работы

электрических

схем

ограничителя

грузоподъемности  (ограничителя  нагрузки  стрелового  крана  ОНК-160С-53.09)
приведено  в  эксплуатационной  документации  на  ограничитель  грузоподъемности,
входящей в комплект эксплуатационной документации крана.

Подробное описание электрической схемы отопительной установки приведено в

эксплуатационной  документации  на  установку  ПЛАНАР-4Д-24,  входящей  в  комплект
эксплуатационных документов, поставляемых с краном.

Описание  работы  других  элементов  электрической  схемы  не  требует  особых

пояснений и сводится к включению или выключению соответствующих приборов.

Расмещение основных приборов и устройств, входящих в  электрическую схему

крана, показано на рисунке 5.2.

5.3 Токосъемник
Токосъемник  кольцевого  типа  на  кране  служит  для  электрической  связи

электрооборудования,  расположенного  на  поворотной  части,  с  электрооборудованием
неповоротной части крана и шасси.

Ось 6 (рисунок 5.3) токосъемника закреплена на вращающемся соединении 15. На

оси  собраны  изоляционные  кольца 2, контактные  кольца 3, которые  вместе  с  датчиком
азимута 16 и  втулкой 1 закреплены  гайками 7 с  шайбой 5. Провода  подключаются  к
контактным кольцам 3 винтами 8 с гайками 9 и пружинными  шайбами 10.

На  втулке 1 вращается  траверса 20 и  расположенные  на  ней  изолированные

стойки 4, на  которых  установлены  щеткодержатели 19 со  щетками 18.  Провода  от
поворотной платформы подключаются к щеткодержателям.

При  вращении  поворотной  платформы  вращается  и  траверса,  связанная  с

платформой с помощью вилки, а щетки скользят по контактным кольцам, обеспечивая
электрическое

соединение

электрооборудования

поворотной

части

с

электрооборудованием неповоротной части крана.

 5-8

Кабельная разводка по гуську

1

3

4

2

6

7

8

9

10

5

13 12

11

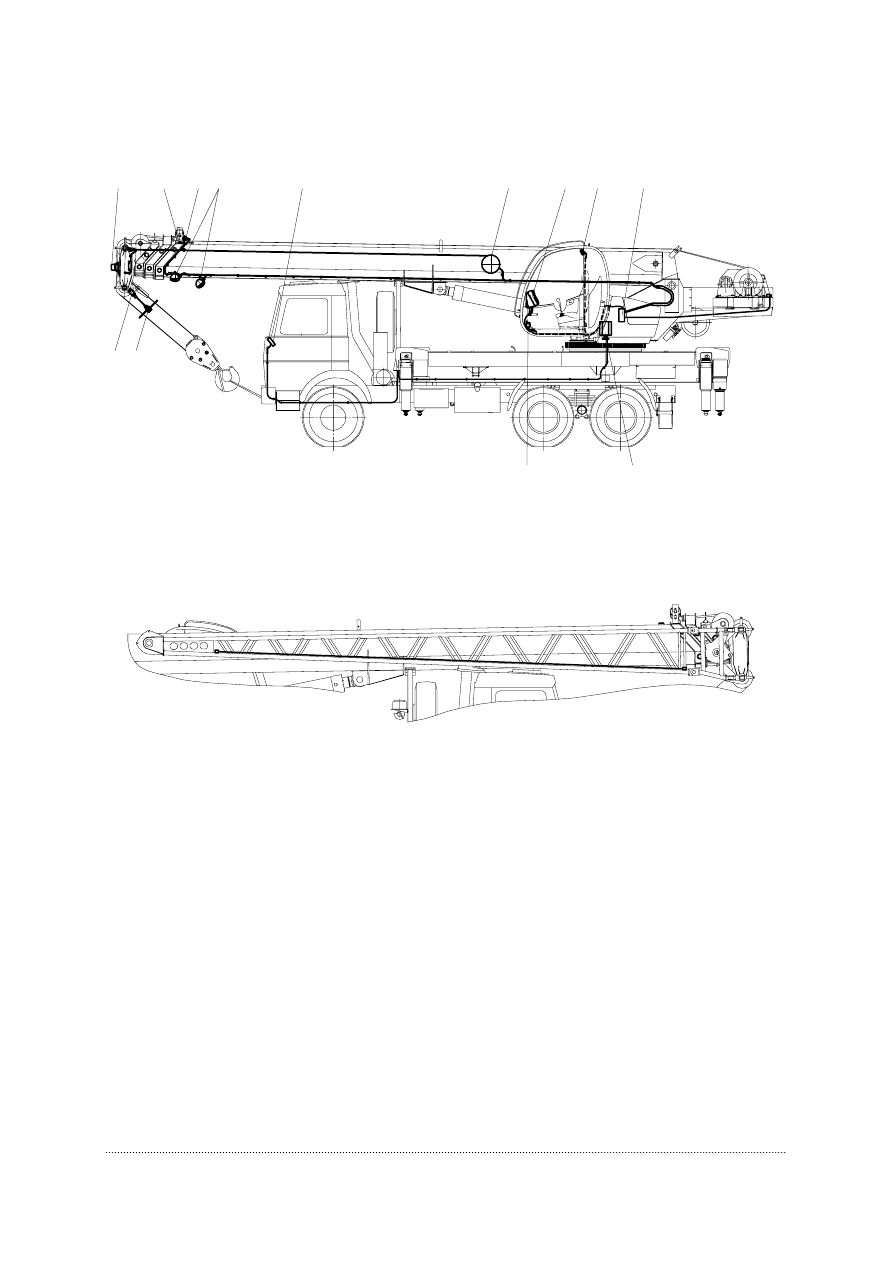

Рисунок 5.2 – Размещение электрооборудования на кране

1 –
2 –
3 –
4 –
5 –
6 –
7 –
8 –
9 –

10 –
11 –
12 –

контролер оголовка стрелы;
бесконтактный выключатель;
фонарь;
фара;
счетчик наработки времени;
кабельный барабан со встроенным датчиком вылета;
щиток приборов с блоком отображения информации;
плафон освещения кабины крановщика;
контролер поворотной части крана;
токосъемник;
груз;
ограничитель механизма подъема груза



 5-9



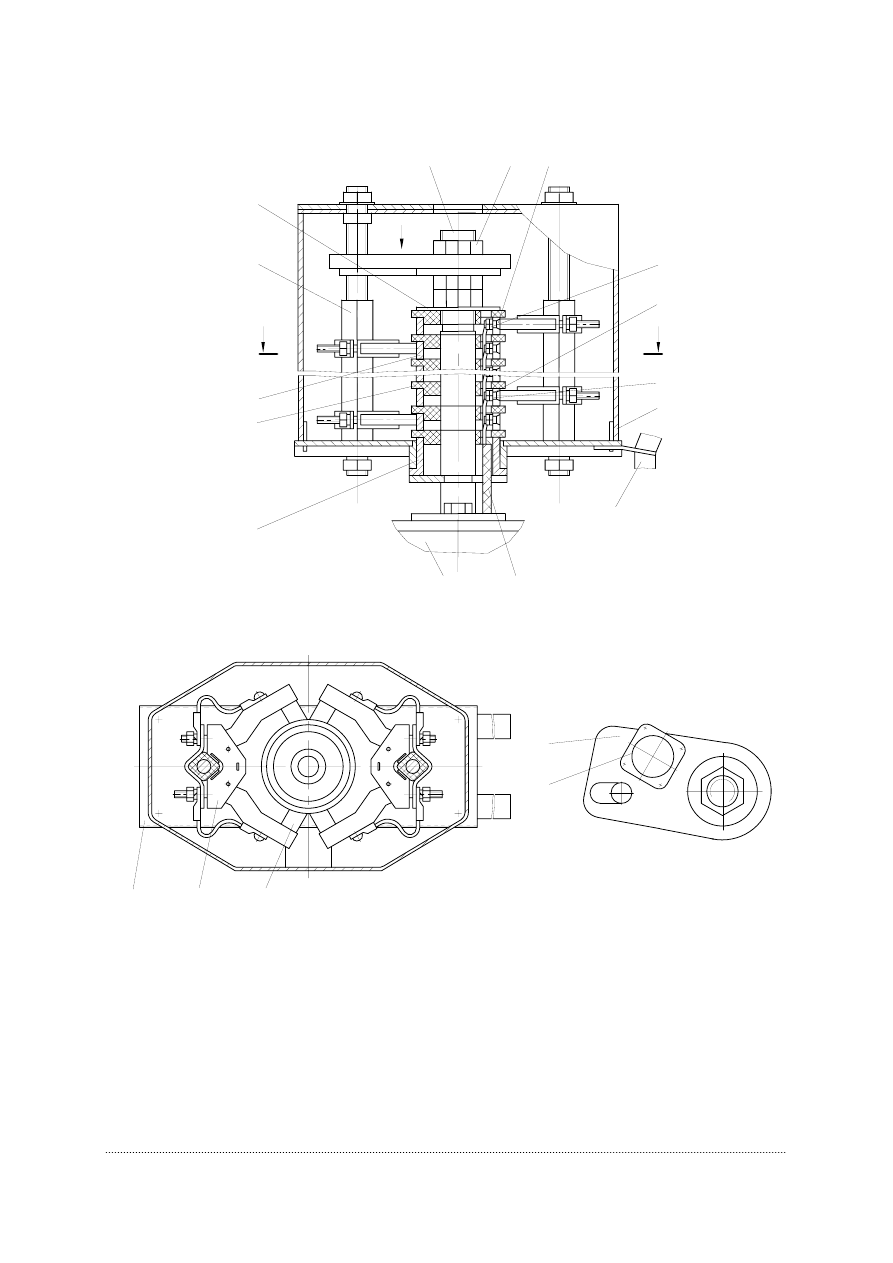

Рисунок 5.3 - Токосъемник



1 –
2 –
3 –
4 –

5, 10 –

6 –

7, 9 –

втулка;
кольцо изоляционное;
кольцо контактное;
стойка;
шайбы;
ось;
гайки;

8 –

11 –
12 –
13 –

14 –

винт;
наконечник;
кожух;
трубопровод
вращающегося
соединения;
жгут проводов;

15 –



16 –
17 –
18 –
19 –
20 –

вращающееся
соединение;
датчик азимута;
резистор датчика;
щетка;
щеткодержатель;
траверса

1

2

3

4

5

6

7

8

9

10

11
12

13

17

16

A

A

A - A

20

19

18

Ã

15

14

Ã

Г

А

А

Г

А - А

6

7

8

5

4

3

2

1

15

14

13

12

11

10

9

16

17

18

19

20

 5-10

Токосъемник защищен кожухом 12.

На кране может применяется токосъемник модификации ТСУ-15 (рисунок 5.4),

предназначенный для установки на автокраны и имеющий дополнительные элементы
крепления датчика поворота платформы (датчика азимута).

Дополнительные

сведения

о

токосъемнике

ТСУ-15

изложены

в

эксплуатационных  документах,  входящих  в  комплект  эксплуатационных  документов
крана.

5.4 Приборы освещения и сигнализации
К приборам освещения и сигнализации относятся:
- фары на кабине крановщика и на стреле;
- светильник освещения в кабине крановщика;
- лампочки освещения приборов;
- светодиод отопителя;
- светильники габарита крана;
- звуковой сигнал.
Включение

приборов

освещения

осуществляется

соответствующими

выключателями на щитке приборов в кабине крановщика.

Включение  габаритных  фонарей  крана,  расположенных  на  стреле,

осуществляется центральным переключателем света в кабине водителя (РЭ шасси).

Включение звукового сигнала осуществляется кнопкой, установленной на левом

джойстике в кабине крановщика.

5.5 Приборы и устройства безопасности
К электрическим приборам и устройствам безопасности относятся:
- ограничитель грузоподъемности;
- ограничитель высоты подъема;
- ограничитель наклона стрелы;
- ограничитель глубины опускания.

5.5.1 Ограничитель грузоподъемности

В  качестве  ограничителя  грузоподъемности  на  кране  установлен  ограничитель

нагрузки крана ОНК-160С-53.09. В его состав входят:

- блок обработки данных (БОД), установленный в кабине крановщика;
- преобразователи  давления,  измеряющие  давления  в  поршневой  и  штоковой

полостях гидроцилиндра подъема стрелы;

- датчик длины стрелы;
- датчик азимута (угла поворота платформы);
- датчик угла наклона стрелы, установленный на основании стрелы.
Блок обработки данных 4 (рисунок 5.5) осуществляет:
- преобразование сигналов датчиков в цифровой код;
- выполнение необходимых математических расчетов;
- формирование  выходных  сигналов  управления  исполнительными  реле,

включенных в электрическую схему крана;

- выдачу информации на четырехразрядные цифровые и световые индикаторы.
Датчики  предназначены  для  преобразования  соответствующих  параметров  в

электрические сигналы, направляемые в блок обработки данных ограничителя.
