Автокран КС-45717А-1Р Ивановец. Руководство - часть 25

 4-17



Подробное

описание

гидромотора

регулируемого

приведено

в

эксплуатационной документации на гидромоторы аксиально-поршневые регулируемые,
входящей в комплект эксплуатационных документов крана.

4.5 Гидромотор нерегулируемый

На кране в приводе механизма поворота применен нерегулируемый аксиально-

поршневой  гидромотор,  обозначенный  на  гидравлической  принципиальной  схеме  М2
(рисунок 4.1).

Гидромотор  предназначен  для  преобразования  гидравлической  энергии  потока

рабочей жидкости в механическую энергию.

Устройство гидромотора показано на рисунке 4.3.


Таблица 4.4 – Параметры гидромотора М2

Назначение

Привод механизма

поворота

Аксиально-поршневой

Тип и условное обозначение

310.3.112.00.06

или

МГ 112/32

или 410.112.А-40.02.У1

Предельный момент, Н.м

342  524

  428

Номинальное давление рабочей
жидкости, Па (кгс/см

2

)

200х10

5

(204)

Расход, л/мин 175,0



235,8



175,0

Частота вращения, рад/с (об/мин):



 -

номинальная

157,0 (1500)



209,3 (2000)



157,0 (1500)

 -

максимальная

314,0 (3000)



366,3 (3500)



314,0 (3000)

Направление вращения

Реверсивное



Гидромотор  аксиально-поршневой  нерегулируемый  с  наклонным  блоком.

Направление  вращения  вала  гидромотора  задается  направлением  подвода  рабочей
жидкости.  Частота  вращения  вала  зависит  от  количества  подаваемой  жидкости  и
рабочего  объема  гидромотора.  Момент  на  валу  гидромотора  определяется  давлением
рабочей жидкости и рабочим объемом гидромотора.

В  исходном  состоянии  рабочий  объем  (производительность)  гидромотора

максимальный.

Рабочий объем гидромотора меняется в зависимости от изменения угла наклона

блока цилиндров относительно оси приводного вала. За изменение угла наклона блока
цилиндров  (а  значит  изменение  рабочего  объема  и  частоты  вращения  вала)  отвечает
регулятор  гидромотора,  встроенный  в  заднюю  крышку.  Регулятор  состоит  из
установленного в задней крышке ступенчатого поршня, пальца, фиксирующего винта,
двухкромочного  золотника  с  башмаком  и  подпятником,  двуплечевого  рычага  и
крышки, в которой смонтирован пропорциональный электромагнит.

Полость  цилиндра  меньшего  диаметра  поршня  постоянно  соединена  с  каналом

высокого давления. Полость под цилиндром большего диаметра поршня через каналы в
пальце, распределительный поясок на золотнике и отверстие в винте могут соединяться
либо с дренажом, либо с полостью высокого давления.

 4-18

При  подаче  управляющего  сигнала  на  пропорциональный  электромагнит,

установленный  в  крышке,  последний  меняет  соотношение  моментов  на  рычаге  и
положение золотника относительно пальца.

В нейтральном положении золотник обеспечивает равновесие сил, действующих

на  поршень  регулятора.  Смещение  золотника  от  нейтрального  положение  право  или
влево  изменение  давления  в  полости  большего  диаметра  поршня  и  смещение
последнего.  При  перемещении  ступенчатого  поршня,  связанного  с  качающим  узлом
через  сферическую  головку  пальца,  происходит  изменение  угла  наклона  блока
цилиндров и изменение рабочего объема гидромотора.

Подробное  описание  нерегулируемого  аксиально-поршневого  гидромотора

приведено  в  эксплуатационной  документации  на  гидромоторы  нерегулируемые,
входящей в комплект эксплуатационных документов, поставляемых с краном.

4.6 Гидрораспределитель управления выносными опорами

В  качестве  гидрораспределителя  управления  выносными  опорами  применен

гидрораспределитель

золотниковый,

моноблочный

с

ручным

управлением,

обозначенный на гидравлической принципиальной схеме Р1 (рисунок 4.1).

Гидрораспределитель установлен на задней балке опорной рамы.

Техническая характеристика

Давление номинальное, МПа (кгс/см

2

) .................................................27 (265)

Поток номинальный, л/мин....................................................................75

Устройство гидрораспределителя показано на рисунке 4.5.

4.7 Гидрораспределитель управления крановыми механизмами

Гидрораспределитель  управления  механизмами,  отвечающими  за  исполнение

крановых  операций,  обозначенный  на  гидравлической  принципиальной  схеме  Р2
(рисунок 4.1), трехпозиционный  золотниковый,  секционный  с  ручным  управлением
служит  для  управления  гидромоторами  механизмов  подъема  и  поворота,  а  также
гидроцилиндрами механизмов изменения вылета и выдвижения стрелы.

Гидрораспределитель установлен на поворотной платформе.

Техническая характеристика

Давление номинальное, МПа (кгс/см

2

) .................................................31,5 (309)

Условный проход, мм .............................................................................16
Поток номинальный, л/мин....................................................................140
Гидрораспределитель  имеет  напорную  секцию,  две  рабочие  секции  и  сливную

секцию.

В рабочих секциях установлены золотники, которые перемещаются вдоль своих

осей при воздействии на джойстики управления механизмами в кабине крановщика.

Принцип  действия  гидрораспределителя  основан  на  изменении  направления

потока рабочей жидкости при перемещении его золотников.
Возможны  три  направления  потока  рабочей  жидкости  при  различных  положениях
золотников - нейтральное и два рабочих.

Устройство гидрораспределителя показано на рисунке 4.6.



 4-19



Рисунок 4.5 – Гидрораспределитель управления выносными опорами



P1 –
P2 –

к манометру;
от насоса;

А, В –

Т –

к гидроцилиндрам;
слив

Обозначение на принципиальной

гидравлической схеме

1

A A A A

A

3

2

1 –
2 –
3 –

гидрораспределитель;
рычаг управления;
клапан предохранительный

В A

P2

P1

В A

В A

В A

В A

P1

P2

Т

Т

В

В

В

В

В

 4-20

А

А

А - А

1

2

3
4

5

6

9

7

8

10

13

11, 12

14

15

16

А

А

1, 3, 5, 7, 13, 16 –

2, 4, 6, 8, 15 –

9 –

10 –
11 –
12 –
14 –

штуцера;
кольца уплотнительные;
кронштейн;
бобышка;
болт;
шайба;
гидрораспределитель

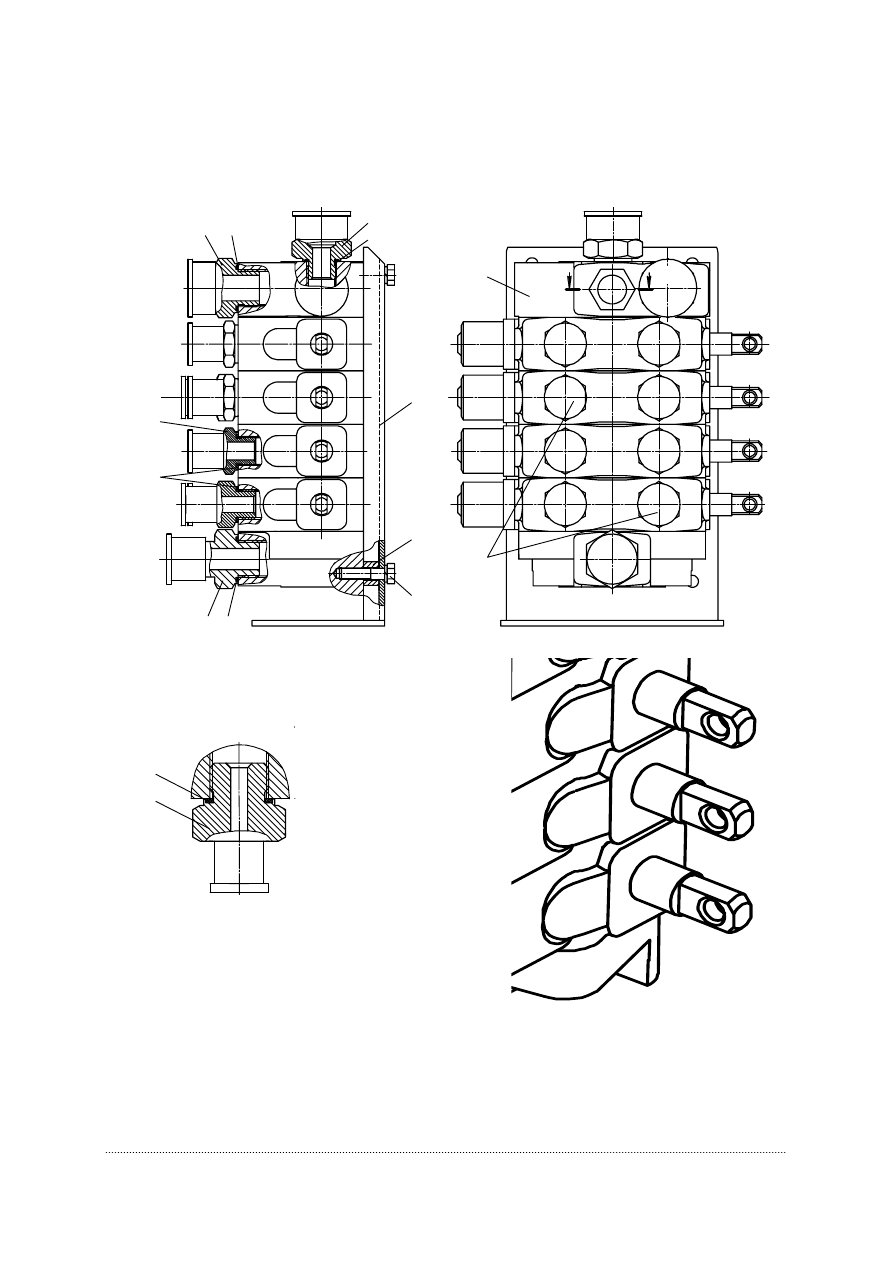

Рисунок 4.6 – Гидрораспределитель управления крановыми операциями
