Руководство по
ремонту шасси автокрана XZ25K (ГОСТ-IV)/XZ25KS
Каталог
Часть 1. Меры безопасности при
ремонте и техническом обслуживании
Часть 2. Ремонт и техническое обслуживание автокрана
2.1 Межсервисный пробег между плановыми проверками и техническими
обслуживаньями шасси
2.2 Периодичность замены масел в основных сборочных единицах
2.3 Правила технического обслуживания
2.3.1 Содержание работ по текущему техническому обслуживанию
2.4 Ремонт и техническое обслуживание силовой системы
2.4.1 КПП
2.4.2 Топливопроводы
2.4.3 Воздушный фильтр
2.4.4 Система охлаждения
2.5 Техническое обслуживание гидравлической системы
2.5.1 Очистка или замена масляных фильтров
2.5.2 Фильтрация и замена гидравлического масла
2.5.3 Замена масляных насосов
2.5.4 Снятие и установка гидроцилиндра вертикальной выносной опоры
2.5.5 Снятие и установка двустороннего гидрозамка
2.5.6 Снятие и установка гидроцилиндра горизонтальной выносной опоры
2.6 Ремонт и техническое обслуживание системы рулевого управления
2.7 Техническое обслуживание механизма управления сцеплением
2.8 Марки и заправочные объемы горюче-смазочных материалов
Часть 3. Типичные неисправности и мметоды их устранения
3.1 Трансмиссия
3.2 Мосты и подвески
3.3 Система рулевого управления
3.4 Гидравлическая система
3.5 Электрическая система
Часть 4. Принципиальные схемы систем
4.1 Пневматическая система
4.2 Гидравлическая система
4.3 Электрическая система
Часть 5. Уход и замена колес
5.1 Проверка шин
5.2 Проверка состояния обода колеса
5.3 Замена колес
Часть 6. Система отопления шасси
6-1 Система жидкостного отопления на топливе
6-2. Система воздушного отопления на топливе
VII. Крутящие моменты затяжки основных болтов и гаек
Предисловие
Данное руководство по ремонту
распространяется на шасси автокрана XZ25K (ГОСТ-IV)/XZ25KS.
В данном руководстве по
ремонту описаны процедуры ремонта и технического обслуживания шасси автокрана
XZ25K (ГОСТ-IV)/XZ25KS (далее-шасси), с целью ознакомления Вас с техническими
характеристиками и принципами работы основных компонентов данного шасси,
обеспечения надлежащего ремонта и технического обслуживания, поддержания
оптимального технического состояния шасси, обеспечения безопасного движения.
В данном руководстве приведены
схемы конструкции и принципиальные схемы основных компонентов шасси, что
облегчает пользователю найти необходимую информацию об узлах и деталях во время
ремонта в соответствии с "Каталогом узлов и деталей шасси".
Данное руководство по ремонту
и другие сопровождающие технические документы являются необъемлемой частью
технической документации на шасси, храните его в доступном месте кабины в
течение срока его службы. Данное руководство используется в качестве руководящей
документации на ремонт и эксплуатацию данного шасси. Запрещается пользователю
проводить самопроизвольный ремонт узлов и деталей, которые должны быть
отремонтированы профессионалами в соответствии с требованиями руководства, в
противном случае пользователь должен нести полную ответственность за все
последствия, связанные с самопроизвольным ремонтом, наша компания не несет
никакой ответственность за любые последствия, вызванные несоблюдением
пользователем требований правила ремонта и технического обслуживания,
приведенных в данном руководстве.
Гарантийный срок на автокран
(включая шасси) составляет 12 месяцев с момента передачи его покупателю. Если
необходимо провести ремонт, обратитесь в нашу компанию, мы предоставим Вам
профессиональных специалистов, или обратитесь в официальный сервисный центр
нашей компании для проведения ремонта и технического обслуживания.
Наша компания оставляет за
собой право изменения содержания "Руководства по ремонту" вслед за
усовершенствованием технологий без предварительного уведомления, надеемся на
Ваше понимание. Некоторая графическая и текстовая информация, приведенная в
данном руководстве, может отличаться от реальной продукции, однако это не
повлияет на нормальное функционирование продукции, техническое состояние крана
определяется в зависимости от реальной продукции
ООО "Сюйчжоуская
инженерно-машиностроительная корпорация XCМG". ООО "Сюйчжоуская компания
тяжелого машиностроения" Адрес: КНР, пров. Цзянсу, г. Сюйчжоу, ул. Туншань, д.
165 Тел.: +86-516-83462242 83462350 Факс: +86-516-83461669 Индекс: 221004
Телефон отдела обслуживания клиентов: +86-516-83461183 Факс отдела обслуживания
клиентов: +86-516-83461180 Телефон отдела запасных частей: +86-516-83461542
3-ий выпуск в июне 2013 года
Меры
безопасности при ремонте и техническом обслуживании
шасси автокрана XZ25K (ГОСТ-IV)/XZ25KS
Часть 1. Меры
безопасности при ремонте и техническом обслуживании
шасси автокрана XZ25K (ГОСТ-IV)/XZ25KS
Меры безопасности при
ремонте и техническом обслуживании:
Ремонт данного крана должен
производиться обученным специальным техниеским персоналом, имеющим
удостоверение на право выполнения соответствующих ремонтных работ.
Нельзя выполнить любые ремонтные работы
в нездоровом состоянии или в пьяном состоянии или после приема лекарства.
При выполнении операций будьте
внимательны, любой ненадлежащий или небрежный ремонт может привести к личным
травмам и повреждению крана.
При движении автокрана следует соблюдать
местные правила дорожного движения и требования законов.
Если ремонт должен производиться при
выдвинутых выносных опорах, то перед началом ремонта убедитесь в отсутствии
препятствий вокруг автокрана, не допускается ремонт гидравлической системы
выносных опор после выдвижения при выдвинутых выносных опор.
Перед началом ремонта убедитесь в том,
что автокран останавливается в безопасном месте надлежащим образом, также
следует повесить предупреждающую табличку "Не трогайте" в кабине.
Перед началом ремонта определите
техническое состояние автокрана и места возникновения неисправностей, с
целью избежания угрозы безопасности при ремонте.
В процессе дорожных испытаний при
ремонте автокрана не допускается перевозка пассажира вне кабины.
Перед началом дорожных испытаний при
ремонте автокрана переключите переключатель механизма отбора мощности в
положение "ВЫКЛ".
В процессе дорожных испытаний при
ремонте автокрана постоянно наблюдайте за показаниями приборов и состоянием
сигнальных индикаторов в кабине, в случае обнаружения ненормальных явлений,
следует своевременно остановить автокран в безопасном месте и проводить
необходимый ремонт.
Дорожные испытания при ремонте автокрана
должны производиться на ровной площадке, при ремонте автокрана на склоне
подложите клинья под колеса надлежащим образом.
При ремонте автокрана обслуживающий
персонал должен носить защитные очки, защитную одежду, защитную обувь и т.д.
При ремонте двигателя и других
движущихся частей отсоедините кабели аккумулятора (в первую очередь
отсоедините отрицательный кабель), все конденсаторы должны быть полностью
разряжены, с целью избежания случайного запуска двигателя.
Перед проведением электросварки
(газосварки) листовой металлической конструкции, обслуживающий персонал
должен убрать легковоспламеняющие и взрывоопасные вещества, находящиеся
вокруг места проведения операций, проверить исправность огнетушителя и
других пожарных средств, с целью избежания угрозе безопасности.
Перед проведением сварки масляного
резервуара, топливного бака полностью очистите масляный резервуар и
топливный бак водой или моющим средством, откройте герметические крышки, в
противном случае это может привести к возникновению несчастных случаев.
Перед отсоединением любых трубопроводов,
штуцеров или соответствующих компонентов, в первую очередь сбросите давление
из трубопроводов и компонентов, обратите внимание на избежание травм из-за
остаточного давления в системе, не допускается проверка на
наличие/отсутствие утечки напорного масла голыми руками.
В целях избежания ожогов, обратите
внимание на избежания контакта с высокотемпературными деталями,
высокотемпературными жидкостями и паром в трубопроводах, магистралях и
полостях в момент остановки автокрана.
Рабочие жидкости, используемые в
автокране, представляют собой токсичные или легковоспламеняющиеся веществ,
при обращении с рабочими жидкостями будьте осторожны, рабочие жидкости
должны быть сохранены в недоступном для детей месте, с целью избежания
случайного проглатывания рабочих жидкостей.
Не допускается вдыхание масляных паров
или долговременный контакт с отработанными маслами, после контакта с маслами
следует своевременно промыть кожу водой с мылом. Если масла попадает в
глаза, немедленно промойте глаза большим количеством воды и обратитесь за
медицинской помощью.
Ненадлежащее выполнение работ по
техническому обслуживанию может привести к повреждениям узлов и деталей,
увеличению вероятности возникновения неисправности автокрана.
В целях избежания удушья и обморожения,
ремонт топливной системы и системы кондиционирования воздуха должен
производиться в хорошо проветриваемом месте.
При буксировке неисправного автокрана
отсоедините приводной вал от передней части вторичного вала, с целью
избежания повреждения КПП.
Поскольку выполнение сварочных работ под
током может привести к повреждению элементов системы управления, перед
выполнением сварочных работ на кране, отсоедините разъем ЭБУ (ECU)
двигателем (см. рис. 1-1), отсоедините кабели от положительной клеммы (+) и
отрицательной клеммы (-) аккумулятора.

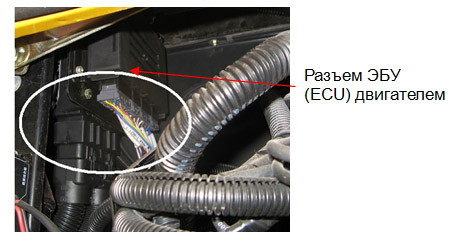

Рис.
1-1
Другие сопровождающие технические
документы на автокран и данное руководство имеют одинаковую силу.
