Плавучий сборно-разборный кран ПРК-100 (технические
характеристики)
описание и
технические характеристики
В 1964 г.
Ленгипротрансмост разработал проект плавучего крана ПРК-100
грузоподъемностью 100тпредназначенного
для монтажных и погрузочно-разгрузочных работ на строительстве мостов и
на строительных площадках вблизи водоемов.
Кран сборно-разборный, максимальный вес отдельного элемента не превышает
7т. Кран может быть
перевезен на место строительства как по железной дороге, так и
автотранспортом, так как все элементы крана легко вписываются в
железнодорожный и автодорожный габариты.
Кран монтируется на плашкоуте из 24 понтонов типа КС, заранее
подготовленном на месте строительства. Сборка верхнего строения крана на
готовом плашкоуте занимает 12 - 15 дней при наличии 10-т монтажных
кранов (автомобильных или плавучих). Демонтаж крана выполняется за 10 -
12 дней.
Кран ПРК-100 оборудован двумя крюками: главным грузоподъемностью 100 т и
вспомогательным грузоподъемностью 30т.
С грузом на крюке до 30тверхняя
часть крана может поворачиваться на 90° в обе стороны. Поворот
осуществляется с помощью лебедки, установленной на плашкоуте. С грузом
весом более 30ткран
поворачивается вместе с плашкоутом. При этом под опорные шарниры стрелы
и в задней части поворотной платформы устанавливают заклинивающие
устройства. Маневры крана на воде обеспечиваются четырьмя папильонажными
лебедками, снабженными канатоукладчиками, а также всем необходимым для
папильонажных работ оборудованием.
Все лебедки крана, в том числе 3 грузовых и 1 стреловая, работают от
собственной электростанции АД-75Т/400 мощностью 75кВт,
установленной на плашкоуте крана. Управление электроприводами
сосредоточено в кабине крановщика.
От существующих универсальных плавучих полноповоротных кранов кран
ПРК-100 отличается малым весом, сборностью, небольшой осадкой. Стоимость
его изготовления в 6 раз меньше, чем у универсальных кранов, обслуживают
его 4 человека вместо 10.
Опытный образец крана ПРК-100, изготовленный Угличским
ремонтно-механическим заводом, прошел все испытания и эксплуатируется
Мостоотрядом № 11 в г. Ленинграде на р. Неве уже в течение 1,5 лет.
Приемочная комиссия Минтрансстроя СССР рекомендовала его для серийного
изготовления.

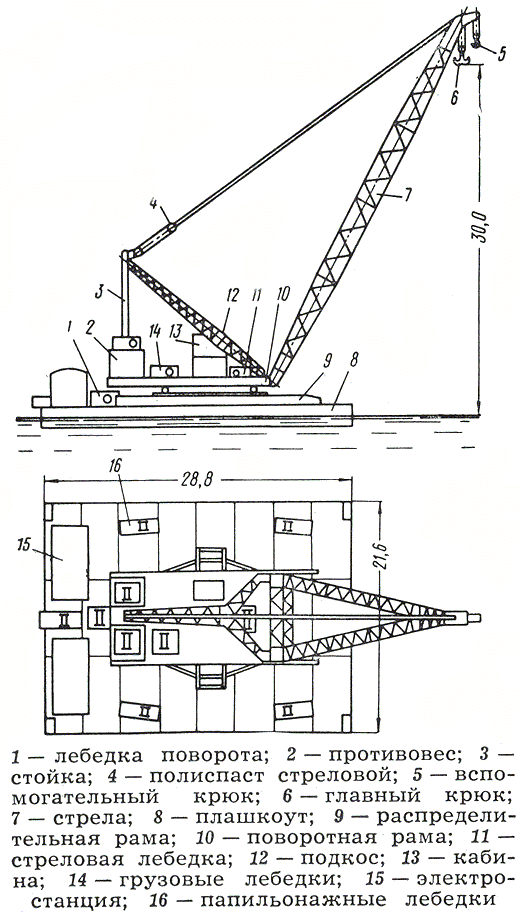

Конструктивная схема крана
ПРК-100
Техническая
характеристика крана ПРК-100
Наибольшая
грузоподъемность,тс:
на
главном крюке
100
на
вспомогательном крюке
30
Полезный
вылет стрелы (от борта плашкоута),м:
с грузом
100т:
наименьший
3
.с
грузом 100т:
наибольший
10
.с
грузом 30т:
наименьший
5
.с
грузом 30т:
наибольший
22
Высота
подъема крюка от поверхности воды, при вылете 10м,м
30
Скорость
подъема груза (на главном / впомогательном крюке),м/мин
1,7 / 3
Скорость
поворота крана с грузом 30тна
крюке,об/мин
0,11
Скорость
передвижения крана папильонажными лебедками,об/мин
