Башенный кран БК-1000 (технические характеристики) Описание и технические характеристики |
Стреловой башенный кран БК-1000
грузоподъемностью на основном крюке 63 т,
на вспомогательном - 12,5 т используется
в строительно-монтажном промышленном строительстве, а также для подачи
бетона на гидротехническом строительстве. Кран общей массой порядка 377 т,
работает от сети переменного тока напряжением 380 В и
имеет высоту подъема 88 и 96 м на
основном и вспомогательном крюках соответствено. Кран
имеет поворотную башню и подъемную стрелу. Выпускался
Минмонтажспецстроем.
Кран может быть установлен в I, II и III ветровых районах (ГОСТ
1451-77). Установка крана пониженного на одну секцию башни в V, VI и VII
ветровых районах, а также пониженного на 2 - 3 секции башни в VII
ветровом районе не допускается.
Допускается работа крана при темперетуре окружающего воздуха не ниже 40°
С.

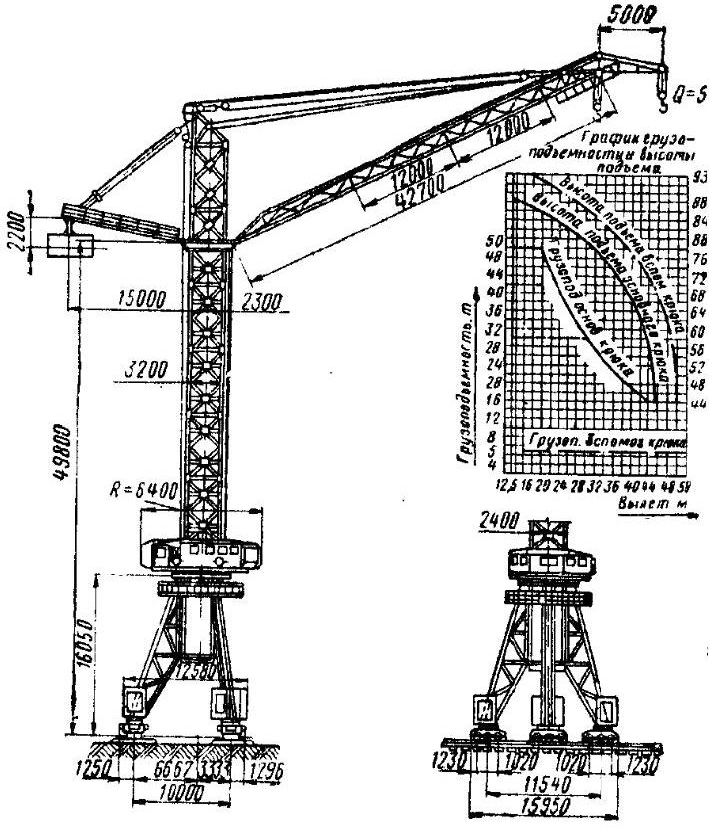

| Габаритные размеры крана БК-1000 |
Техническая характеристика башенного крана БК-1000
| Грузовой момент, МНм (тсм) | 10 (1000) |
| Частота вращения крана, об/мин | 0,22 |
| Скорость передвижения, м/мин | 12 |
| Скорость посадки груза, м/мин: | |
| ..главного крюка | 1,33 - 2,00 |
| ..вспомогательного крюка | 4,75 |
| Род привода | электрический |
| Род тока | переменный |
| Напряжение, вольт | 380 |
| Масса крана, т: | |
| ..конструктивная | 216,5 |
| ..максимальная с балластом | 377,5 |
| Скорость подъема груза, м/мин: | |
| ..основного подъема: | |
| ....полиспат из 6 ветвей | 11 |
| ....полиспат из 4 ветвей | 16,5 |
| ..вспомогательного подъема | 16,5 |
| Суммарная установленная мощность эл. двигателей, кВт | 200 |
| Токопровод с гибким кабелем КРПТ 3х70+1х25, м | 100 |
| Максимальная высота, м: | |
| ..основного подъема | 88,5 |
| ..вспомогательного подъема | 96 |
| Глубина опускания, м | 8 |
| База, м | 11,54 |
| Колея, м | 10 |
| Запасовка канатов крана БК-1000 (можно увеличить) |

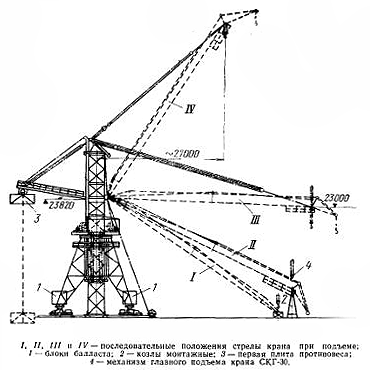

| Окончание монтажа крана БК-1000 |

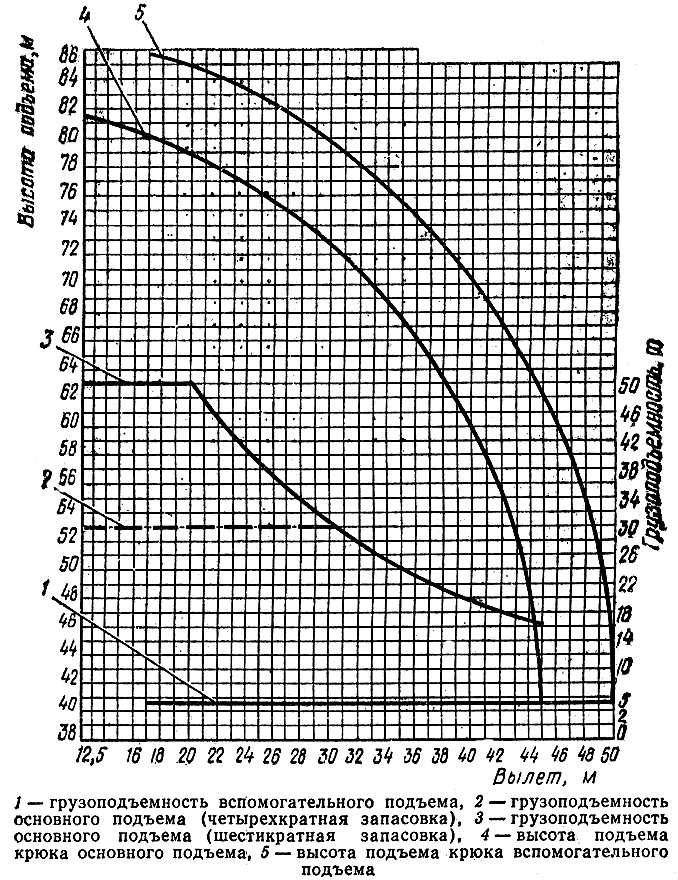

| Графики грузоподъемности и высоты подъема крана БК-1000 |

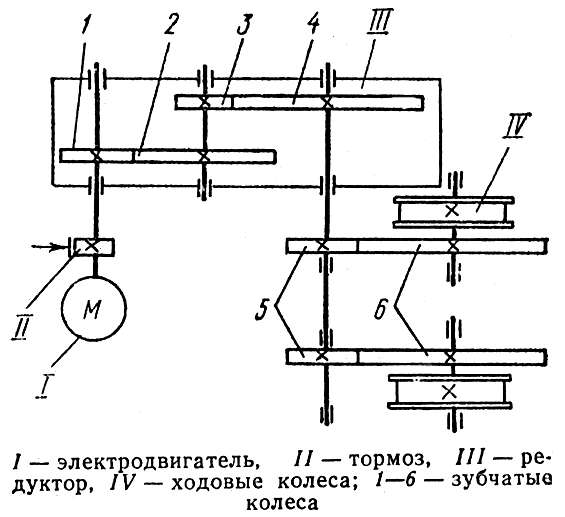

| Кинематическая схема механизма передвижения крана БК-1000 |

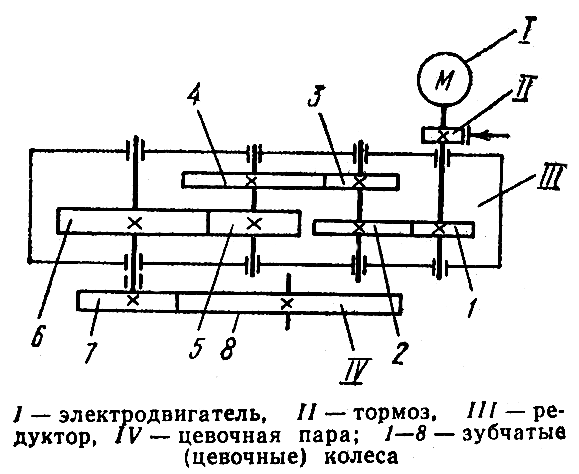

| Кинематическая схема механизма поворота крана БК-1000 |
| Кинематическая схема стреловой лебедки крана БК-1000 |

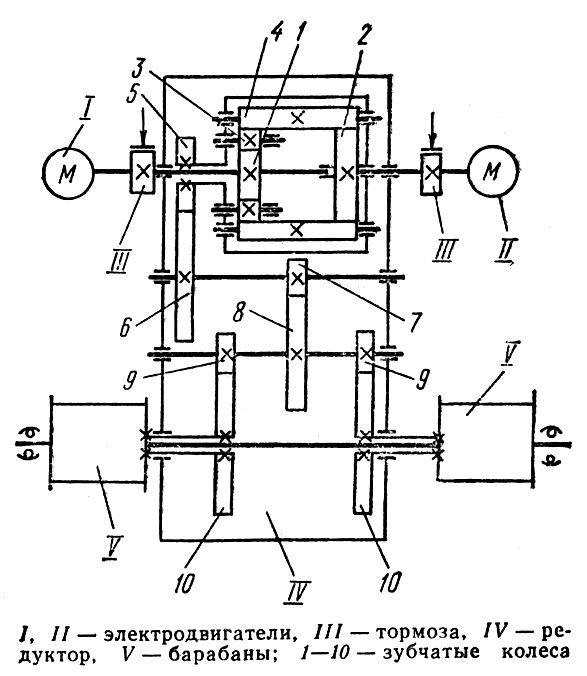

| Кинематическая схема лебедки основоного подъема крана БК-1000 |
| Кинематическая схема лебедки вмпомогательного подъема крана БК-1000 |
