Автомобильный кран КС-2568 (технические характеристики)

Автомобильный кран КС-2568 (технические характеристики)
описание и технические характеристики

Кран КС-2568 грузоподъемностью 6,3 т с механическим приводом смонтирован на шасси грузового автомобиля ЗИЛ-130АН. Шасси оборудовано винтовым механизмом выключения подвесок и откидными выносными опорами с гидроприводом. Опорно-поворотное устройство роликовое.
Основным стреловым оборудованием является невыдвижная стрела. В комплект сменного стрелового оборудования входит ба-шенно-стреловое оборудование, установка которого в рабочее положение механизирована.

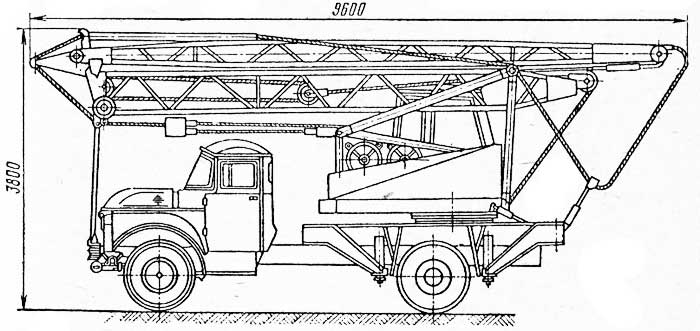

Автомобильный кран КС-2568

Техническая характеристика автокрана КС-2568

Базовый автомобиль	ЗиЛ-130АН
Мощность шасси базового автомобиля, кВт	110
Стреловое оборудование:
..основное	башенное
..сменное	с удлиненной стрелой; с удлиненной стрелой с гуськом
Длина основной стрелы, м	8
Вылет (наименьший - наибольший), м	3,3 - 8
Грузоподъемность при вылете (наименьшем - наибольшем), т:
..на выносных опорах	6,3; 1,4
..без выносных опор	0,9 - 0,25
Грузоподъемность при передвижении, т	1,5
Скорость подъема (опускания) груза, м/мин:
..наибольшая	13
..наименьшая	0,4
Частота вращения, об/мин	0,1 - 2,5
Скорость изменения вылета, м/мин	11
Размеры в транспортном положении, м:
..длина	11,5
..ширина	2,5
..высота	3,8
Вес крана, т	9,3

Механизмы крана на поворотной платформе располагаются аналогично механизмам крана КС-2561Д. Кинематическая схема отличается от кинематической схемы крана КС-2561Д коробкой отбора мощности, выполненной так же, как у крана КС-2561Е. Несколько изменены передаточные числа и модули передач.
Органы управления и контрольно-измерительная аппаратура размещена так же, как и на кране КС-2561Д. На кране установлены ограничители высоты подъема крюка, подъема стрелы и грузоподъемности типа ОГП, натяжения грузового каната, а также ограничитель от запрокидывания стрелы, указатели вылета стрелы и рабочей зоны, сигнализаторы крена и опасного напряжения.
