Автомобильный кран КС-1562Б (технические характеристики)

Серия кранов КС

Автомобильный кран КС-1562Б (технические характеристики)
описание и технические характеристики

Кран КС-1562Б грузоподъемностью 5 т с механическим приводом смонтирован на шасси грузового автомобиля ГАЗ-53А. Шасси оборудовано винтовым механизмом выключения подвесок и откидными выносными опорами, устанавливаемыми с помощью гидродомкратов. Опорно-поворотное устройство роликовое.
Основным стреловым оборудованием является выдвижная стрела. В комплект сменного стрелового оборудования входят невыдвижная удлиненная стрела с гуськом и башенно-стреловое оборудование. Технические характеристики крана с основным и сменным стреловым оборудованием.

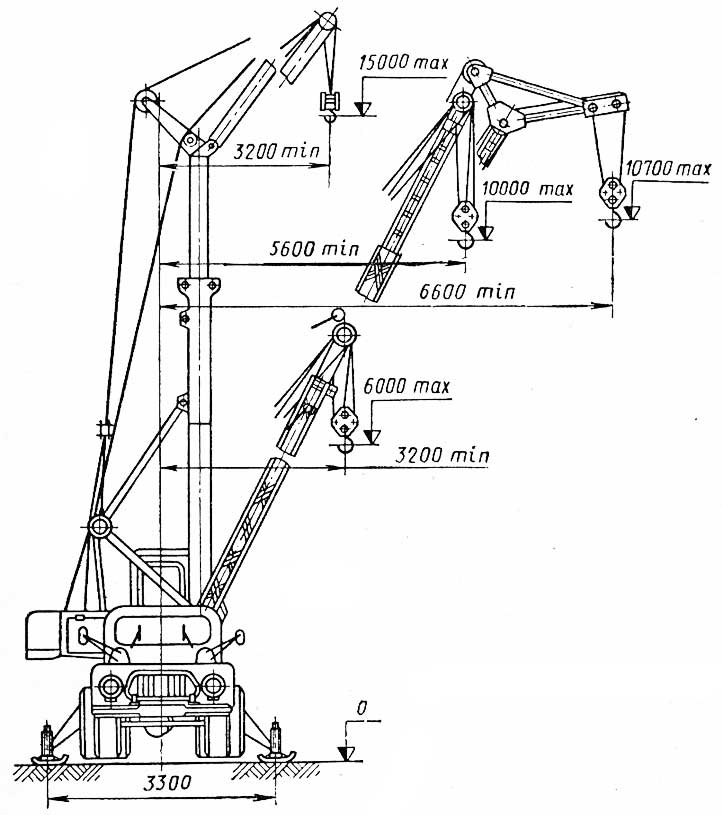

Автомобильный кран КС-1562Б

Техническая характеристика автокрана КС-1562Б

Базовый автомобиль	ГАЗ-53А
Мощность шасси базового автомобиля, кВт	85
Стреловое оборудование:
..основное	выдвижная стрела
..сменное	башенное
Длина основной стрелы, м	6 и 10
Вылет (наименьший - наибольший), м	3,2 - 6
Грузоподъемность при вылете (наименьшем - наибольшем), т:
..на выносных опорах	5, 1,5
..без выносных опор	0,25
Грузоподъемность при передвижении, т	---
Скорость подъема (опускания) груза, м/мин:
..наибольшая	12,6
..наименьшая	0,36
Частота вращения, об/мин	0,075 и 2,5
Скорость изменения вылета, м/мин	15
Размеры в транспортном положении, м:
..длина	8,4
..ширина	2,45
..высота	3,35
Вес крана, т	4

Исполнительные механизмы расположены на поворотной платформе. Кинематическая схема включает в себя реверсивно-распределительный механизм. Скорость механизмов изменяют путем изменения угловой скорости двигателя и переключения коробки передач. Погрузочно-разгрузочные операции выполняют на четвертой, а монтажные - на второй или третьей передачах.

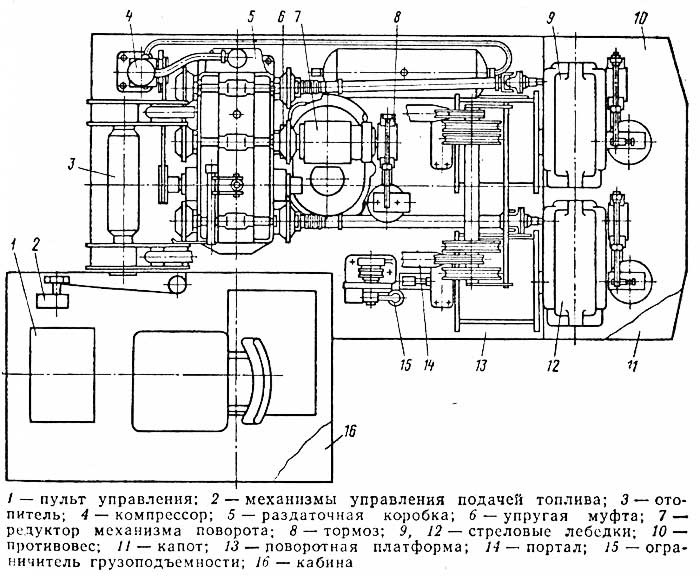

Расположение механизмов на поворотной платформе крана КС-1562Б

Воздух подается компрессором, который приводится от промежуточного вала реверсивно-распределительного механизма через клино-ременную передачу. Управление механизмами электропневматическое. Тормоза всех механизмов колодочные нормально замкнутые. Размыкают тормоза с помощью пневмокамер.

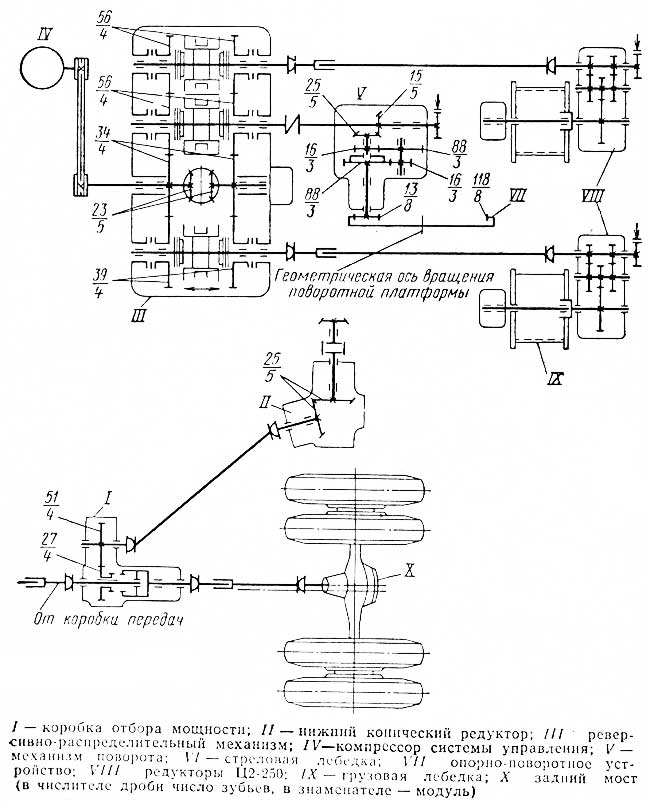

Кинематическая схема крана КС-1652Б

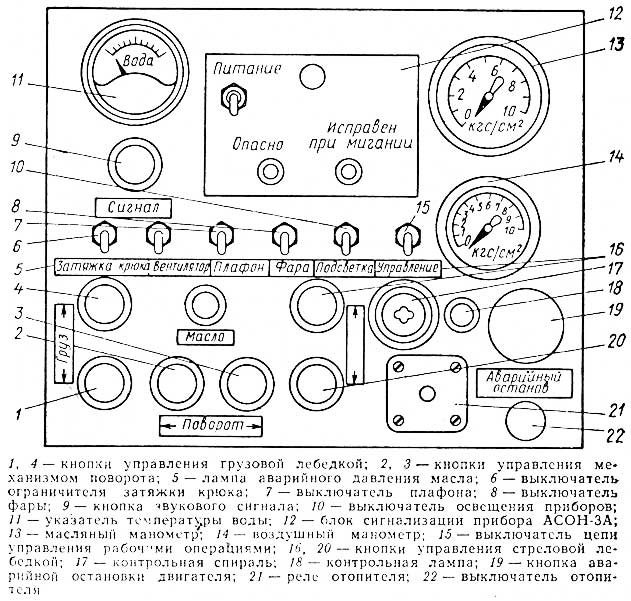

Пульт управления крана КС-1652Б

На кране размещены ограничители высоты подъема крюка, подъема стрелы, грузоподъемности и зоны работы крана, а также указатель вылета стрелы и креномер.
