Клапан предохранительный автомобильного крана
КС-45717-1
Клапан предохранительный (рисунок 4.16) служит для защиты гидроцилиндра
выдвижения (втягивания) секций стрелы от перегрузки путем перепускания
части потока рабочей жидкости из напорной линии в сливную.
Техническая характеристика
Условный проход, мм............................15
Давление номинальное, МПа (кгс/см2) ....20
Поток номинальный, л/мин...................160
Рабочая жидкость от насоса через
гидрораспределитель подводится в полость А1 клапана предохранительного.
При величине давления в гидроцилиндре выше давления настройки
предохранительного клапана открывается основной клапан 16, который
перепускает часть потока рабочей жидкости через полость Т в сливную
линию.
Регулировка клапана производится винтом 6. Устройство и работа
предохранительного клапана приведены в разделе 4.14 «Гидроклапан-регулятор».

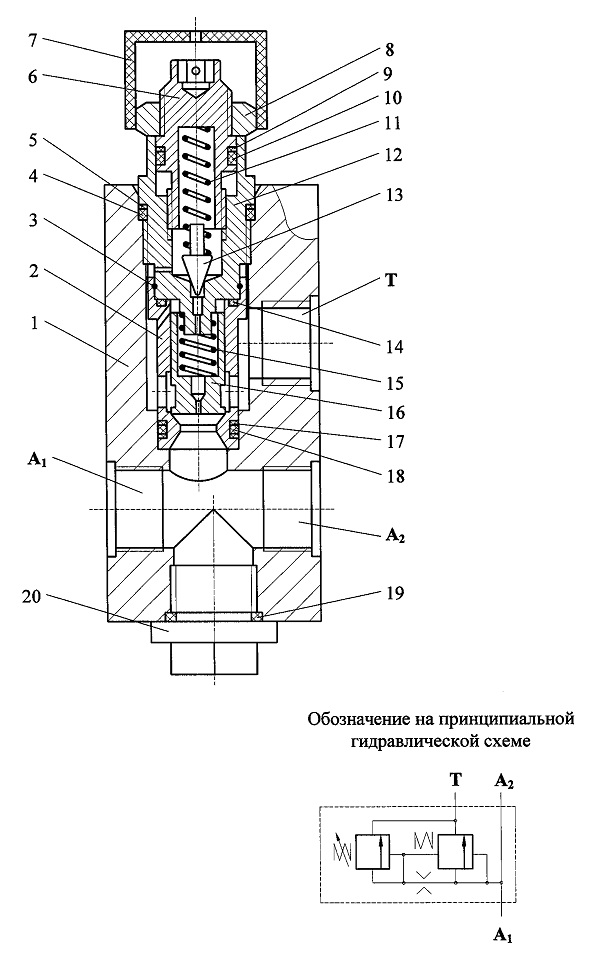

Рисунок 4.16 - Клапан предохранительный
1 - корпус;
2, 12 - втулки;
З - кольцо запорное;
4,10,14,18,19- кольца уплотнительные; 5, 9, 17 - кольца защитные;
6- винт регулировочный;
7 - крышка;
8 - контргайка;
11,15- пружины;
13 - клапан вспомогательный; 16- клапан основной;
20- пробка
A1 - напор от гидрораспределигеля;
А2 - к обратному управляемому клапану гидроцилиндра выдвижения
(втягивания) стрелы;
Т- слив
