Глава 5. Общие сведения

Если библиотека, на которую ссылается документ, обнаружена, но в ней отсутствует
стиль с нужным номером, то производится замена стиля по следующему правилу:

▼

вместо ненайденного стиля линии используется системный стиль Основная,

▼

вместо ненайденного стиля штриховки — системный стиль Металл,

▼

вместо ненайденного стиля текста — соответствующий системный стиль (Текст на чер
теже, Размерные надписи и т.д.).

Табл. 5.5.  Кнопки диалогапредупреждения об отсутствии библиотеки стилей

Кнопка

Назначение

Найти файл

Указание файла библиотеки, из которой следует взять стиль.

Удалить стиль

Удаление ссылки на библиотеку и присвоение объектам
системного стиля.

Отказ от чтения

Отмена команды открытия документа.

52

Глава 6.

Пользовательский стиль линии

Чтобы создать стиль линии, выполните следующие действия.

1. Вызовите

 команду Сервис — Стили линий....

На экране появится диалог работы с наборами и библиотеками стилей.

2. С помощью кнопок

Показать библиотеку..., Показать набор... или Показать доку

мент выберите место хранения будущего стиля. О местах хранения стилей рассказано в
разделе 5.1 на с. 42.

3. Нажмите кнопку

Создать стиль.

На экране появится диалог создания и редактирования стиля линии.

4. Настройте параметры нового стиля (см. раздел 6.1) и закройте диалог.

Название созданного стиля появится в активном окне просмотра диалога работы с набо!
рами и библиотеками стилей.

6.1.

Настройка стиля линии

Настройка параметров стиля линии производится
в диалоге создания и редактирования стиля
(рис. 6.1). Элементы управления этого диалога
представлены в таблице 6.1.

После изучения материала, изложенного в разделе 6.1, рекомендуется выполнить уп!
ражнения раздела 6.2. Это позволит вам на практике ознакомиться с описанными при!
емами создания стилей линий.

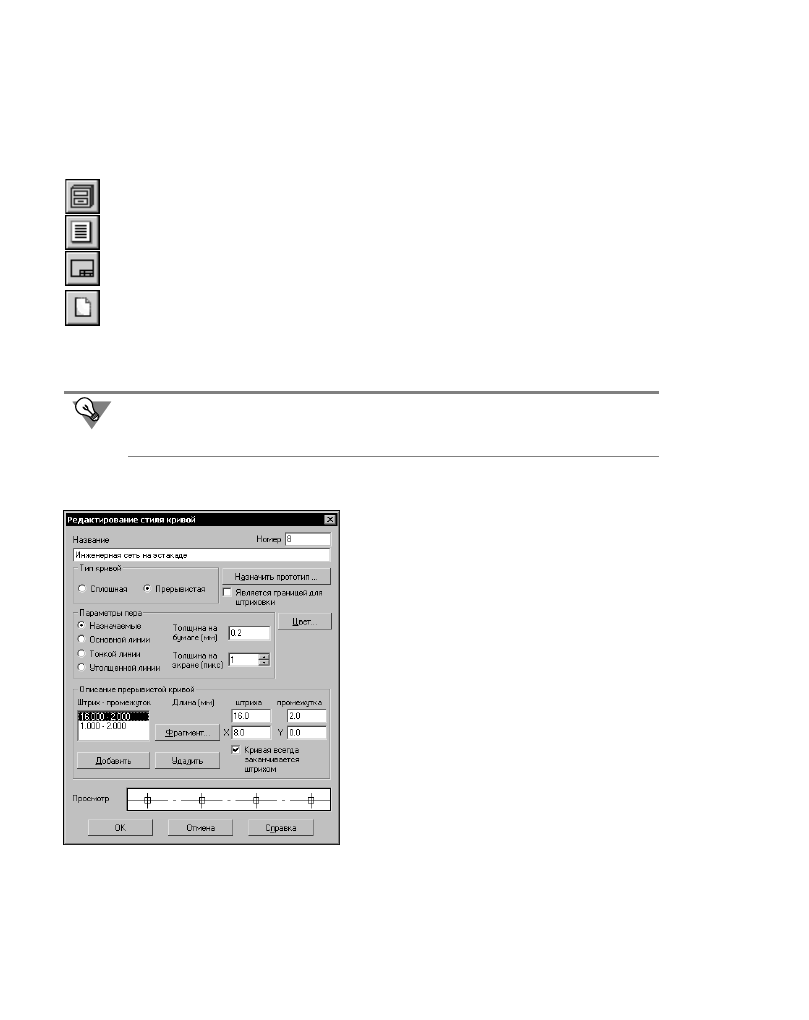

Рис. 6.1.

 Диалог создания и редактирования

стиля линии

53

Глава 6. Пользовательский стиль линии

Табл. 6.1.  Диалог создания и редактирования стиля линии

Элемент

Описание

Название

Поле для ввода (редактирования) имени стиля. Рекомендуется
давать стилям информативные названия, которые хорошо
отражают назначения стилей. В дальнейшем это упростит поиск
стиля в списке.

Номер

Поле для ввода (редактирования) номера стиля. Правила
нумерации стилей изложены в разделе 5.2.4 на с. 49.

Тип кривой

Группа опций, позволяющая выбрать тип линии:

Сплошная или

Прерывистая.

Назначить
прототип

Кнопка, позволяющая указать существующий стиль в качестве
шаблона (прототипа) вновь создаваемого стиля. Назначение
прототипа удобно использовать, если новый стиль является
модификацией уже имеющегося.
После нажатия данной кнопки на экране появляется диалог, в
котором требуется выбрать стиль!прототип.
После этого в диалоге создания и редактирования стиля линии
включаются опции и появляются значения, соответствующие
параметрам стиля!прототипа.

Является
границей
для штриховки

Включение этой опции означает, что линии данного стиля будут
учитываться системой при автоматическом определении границ
штриховки.

Параметры пера

Группа элементов (см. табл. 6.2), позволяющая задать параметры
отрисовки линии на экране и при выводе на печать.

Цвет

Кнопка, позволяющая выбрать цвет линии.

Описание
прерывистой
кривой

Группа элементов (см. табл. 6.3), позволяющая задать параметры
прерывистой кривой. Данная группа доступна, если в группе

Тип

кривой включена опция Прерывистая.

Просмотр

В этом поле отображается внешний вид стиля линии, что позволяет
немедленно оценить внесенные изменения.

Часть II.

Стили объектов

54

Табл. 6.2.  Элементы группы Параметры пера

Элемент

Описание

Назначаемые

Опция, позволяющая назначить произвольные параметры пера.
После ее включения становятся доступны поля ввода толщины.

Основной/
Тонкой/
Утолщенной
линии

Если параметры отрисовки линии создаваемого стиля должны
совпадать с параметрами, установленными для какой!либо
системной линии (основной, тонкой или утолщенной), включите
соответствующую опцию. При включении одной из этих опций поля
ввода толщины становятся недоступны.
При изменении параметров основной, тонкой или утолщенной
системной линии

*

 изменяется также внешний вид линий

пользовательского стиля, при настойке которого была включена
соответствующая опция.

* Настройка параметров системных линий производится в диалоге, вызыва!

емом командой

Сервис — Параметры... — Система — Графический

редактор — Системные линии.

Толщина
на бумаге

Толщина отрисовки линии при выводе на бумагу (в миллиметрах).

Толщина
на экране

Толщина отрисовки линии на экране (в пикселях).

Табл. 6.3.  Элементы группы Описание прерывистой кривой

Элемент

Описание

Штрих
промежуток

Список заданных сочетаний длин штрихов и промежутков. Линия
может состоять из последовательности таких сочетаний.
Чтобы отредактировать размеры штриха и промежутка в
сочетании, выделите его в списке и измените значения в полях
Длина штриха и Длина промежутка.

Длина штриха,

Длина
промежутка

Размеры штрихов и промежутков в миллиметрах.

Добавить

Кнопка, позволяющая создать новое сочетание штриха и
промежутка.
Размеры штриха и промежутка в новом сочетании такие же, как в
сочетании, выделенном перед созданием нового.
Новое сочетание добавляется в конец списка.
