КОМПАС-3D V8. Руководство администратора - часть 10

47

Глава 5. Общие сведения

здания стилей линий описана в разделе 6.1 на с. 52, с диалогом создания стилей
штриховок — в разделе 7.1 на с. 62, с диалогом создания стилей текстов — в
разделе 8.1 на с. 77.

4. Настройте параметры нового стиля и закройте диалог создания стиля кнопкой

ОК.

Название созданного стиля появится в активном окне просмотра диалога работы с набо!
рами и библиотеками стилей. Вы можете отредактировать новый стиль или скопировать
его в другое место — библиотеку, набор или текущий документ.

Для создания нового стиля в

текущем документе можно также выполнить следующие

действия.

1. При создании или редактировании объекта (кривой, штриховки или текста) вызовите

диалог выбора стиля. Для этого:

▼

во время создания кривой или штриховки разверните список

Стиль на Панели

свойств и выберите строку

Другой стиль,

▼

во время ввода текста вызовите команду

Формат — Стиль.

Диалоги выбора стиля разных объектов содержат
одинаковые элементы управления. На рис. 5.3
приведен пример диалога выбора стиля штрихов!
ки. По умолчанию в диалоге выбора стиля отобра!
жается список стилей документа (о чем свиде!
тельствует строка в верхней части диалога —
см. рис. 5.3).

2.

Если это не так, нажмите кнопку

Документ

группе

Показать.

3.

Активизируйте вкладку

В памяти и нажмите

кнопку

Новый....

На экране появится диалог создания и редактиро!
вания стиля объекта. Работа с диалогом создания
стилей линий описана в разделе 6.1 на с. 52, с диа!
логом создания стилей штриховок — в
разделе 7.1 на с. 62, с диалогом создания стилей
текстов — в разделе 8.1 на с. 77.

4. Настройте параметры нового стиля и закройте диалог создания стиля кнопкой

ОК.

Название созданного стиля появится в списке на вкладке

В памяти. Вы можете назна!

чить этот стиль текущему объекту, нажав кнопку

Выбрать.

Стиль, созданный вторым способом, ничем не отличается от созданного первым спосо!
бом: он доступен в диалоге работы с наборами и библиотеками стилей, его можно отре!
дактировать или скопировать в другое место обычным образом.

5.2.3.

Удаление отдельных стилей, наборов и библиотек стилей

Чтобы удалить ставшие ненужными стили, выполните следующие действия.

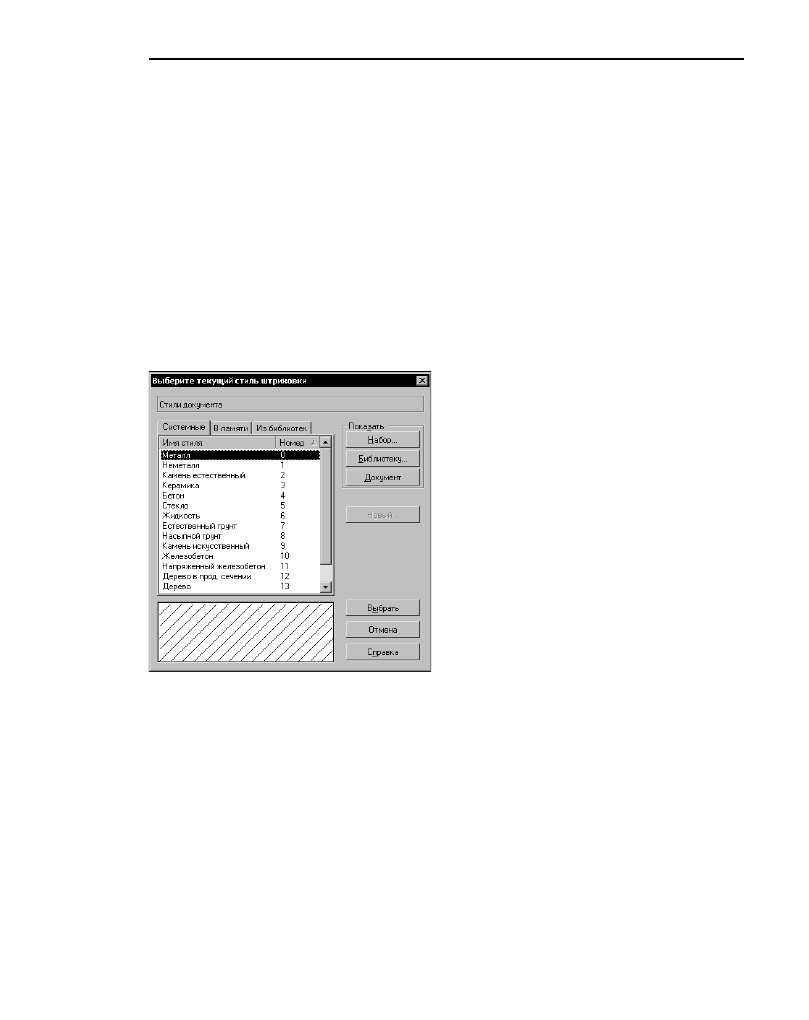

Рис. 5.3.  Диалог выбора стиля штриховки

Часть II.

Стили объектов

48

1. Вызовите

 команду Сервис — Стили линий..., Сервис — Стили штриховок..., или Сер

вис — Стили текстов... в зависимости от типа объектов, со стилями которых будет вес!
тись работа.

На экране появится диалог работы с наборами и библиотеками стилей.

2. С помощью кнопок

Показать библиотеку,  Показать набор и Показать документ

отобразите в этом диалоге нужный список стилей.

3. Выделите стили, подлежащие удалению, и нажмите кнопку

Удалить стиль.

На экране появится диалог удаления стилей (рис. 5.4). Этот диалог содержит наимено!
вание удаляемого стиля и кнопки управления удалением. Назначение кнопок представ!
лено в таблице 5.3.

Будьте внимательны при удалении стилей, так как их восстановление невозможно.

Чтобы удалить ставший ненужным набор стилей, выполните следующие действия.

1. Вызовите

 команду Сервис — Стили линий..., Сервис — Стили штриховок..., или Сер

вис — Стили текстов... в зависимости от типа объектов, со стилями которых будет вес!
тись работа.

На экране появится диалог работы с наборами и библиотеками стилей.

2. Нажмите кнопку

Показать набор....

3. В появившемся диалоге работы с наборами стилей выделите набор, подлежащий удале!

нию, и нажмите кнопку

Удалить стиль.

4. Ответьте

Да на вопрос системы об удалении набора.

Рис. 5.4.  Диалог удаления стилей

Табл. 5.3.  Кнопки управления удалением стилей объектов

Кнопка

Назначение

Удалить

Удаление стиля, название которого отображается в диалоге. После
нажатия этой кнопки происходит переход к следующему стилю
(если для удаления было выбрано несколько стилей).

Удалить все

*

* Кнопка доступна, если для удаления было выбрано несколько стилей.

Удаление всех выделенных стилей.

Пропустить

*

Отмена удаления стиля, название которого отображается в
диалоге. После нажатия этой кнопки происходит переход к
следующему стилю.

Отмена

Прерывание операции удаления стилей.

49

Глава 5. Общие сведения

5. Нажмите кнопку

Выход диалога работы с наборами стилей.

Будьте внимательны при удалении наборов: после выхода из диалога работы с наборами
отмена операции невозможна. Восстановить набор можно только сразу после положи!
тельного ответа на вопрос об удалении. Для этого следует нажать кнопку

Отмена в диа!

логе работы с наборами стилей.

Для удаления библиотеки стилей необходимо удалить ее файл с диска.

5.2.4.

Номер стиля

Каждый стиль имеет номер, который присваивается стилю при его создании.

Номера стилей, хранящихся в документах и наборах, могут совпадать, так как эти стили
используются непосредственно (без формирования ссылок).

Номера стилей, хранящихся в библиотеке, обязатель!
но должны быть различными. Это связано с тем, что
при назначении объекту библиотечного стиля в доку!
менте, содержащем объект, возникает ссылка на этот
стиль. Ссылка включает в себя следующие сведения:
полное имя библиотеки и номер стиля из нее.

При попытке помещения в библиотеку стиля (путем
создания или копирования), номер которого совпада!
ет с номером одного из имеющихся в ней стилей, на
экране появляется диалог!предупреждение (рис. 5.5).

Он содержит названия стилей, имеющих одинаковые номера, и управляющие кнопки.
Назначение кнопок представлено в таблице 5.4.

Удаление текущего набора (список стилей которого отображается в данный момент в
диалоге работы с наборами и библиотеками стилей) невозможно.

Рис. 5.5.  Диалогпредупреждение

о наличии стиля в библиотеке

Табл. 5.4.  Кнопки, управляющие помещением объекта в библиотеку

Кнопка

Назначение

Добавить
с сохранением
старого

Помещение объекта в библиотеку без удаления из нее
существующего объекта. Новому объекту будет присвоен первый
из «незанятых» номеров.

Добавить
вместо старого

Помещение объекта в библиотеку с замещением существующего
объекта. Имеющийся объект будет удален — таким образом
«освободится» его номер. Новый объект будет размещен в
библиотеке без изменения номера.

Не добавлять

Отказ от помещения объекта в библиотеку.
Отказ от помещения в библиотеку вновь созданного объекта
означает потерю всех сделанных настроек. Так как в данном случае
помещаемый объект еще не используется ни в одном документе,
его целесообразнее добавить с сохранением имеющегося.

Часть II.

Стили объектов

50

Если вероятность обмена стилями между несколькими библиотеками достаточно вели!
ка, то следует позаботиться о том, чтобы все стили в этих библиотеках имели разные но!
мера. Это позволит избежать вышеописанных конфликтов.

5.2.5.

Хранение в документе информации о стилях объектов

Итак, если объект (линия, штриховка или текст) использует стиль, отличный от систем!
ного, то возможны два варианта хранения в документе информации об этом стиле.

Первый вариант — хранение самого стиля внутри документа.

Второй вариант — хранение ссылки на библиотеку, содержащую используемый стиль.

Наборы, как и документы, могут содержать либо сами стили (их перечень отображается
на вкладке

В памяти — см. рис. 5.1 на с. 43), либо ссылки на библиотечные стили (их

перечень отображается на вкладке

Из библиотек).

При назначении объекту стиля, непосредственно содержащегося в наборе, использован!
ный стиль копируется в документ, т.е. реализуется первый вариант хранения информа!
ции о стиле.

При назначении объекту стиля, содержащегося в наборе в виде ссылки, в документе так!
же формируется ссылка на выбранный стиль, т.е. реализуется второй вариант хранения
информации о стиле.

Редактирование стиля, хранящегося в документе, отражается только на этом документе:
изменяется внешний вид всех объектов, которые используют отредактированный стиль.

Редактирование стиля, хранящегося в библиотеке, отражается на всех документах, со!
держащих объекты, которые используют отредактированный стиль.

Если при открытии документа не найдена
(удалена, перемещена или переименова!
на) библиотека, стиль из которой ис!
пользуется в этом документе, то на экра!
не появляется диалог!предупреждение
(рис. 5.6).

Диалог содержит полное имя ненайденной библиотеки и управляющие кнопки. Назначе!
ние кнопок представлено в таблице 5.5.

Если в библиотеке есть стиль, который совпадает с добавляемым стилем как по номеру,
так и по имени, то на экране появится запрос на перезапись стиля — замену старого сти!
ля новым. Вы можете подтвердить перезапись или отказаться от нее.

Все имеющиеся в текущем документе ссылки, в том числе на библиотеки стилей, можно
просмотреть на вкладке

Внешние ссылки диалога информации о документе. Для его

вызова служит команда

Файл — Свойства....

Рис. 5.6.  Диалогпредупреждение

об отсутствии библиотеки стилей
