КОМПАС-3D V8. Руководство администратора - часть 2

15

Глава 1. Аппаратная защита

поставки нескольких рабочих мест, предназначенных для работы в сети, и устанавлива!
ется на любой компьютер сети. Он позволяет работать с каждым компонентом системы
нескольким пользователям. Количество пользователей, одновременно работающих с
каждым компонентом, не может превышать количество лицензий на него. Компьютер,
на котором установлен ключ NetHАSР, называется

сервером сетевого ключа.

При загрузке КОМПАС!3D V8 производится проверка наличия локального или сетевого
ключа. Если ключ не найден или опознан как некорректный, выдается соответствующее
сообщение, и система завершает работу.

Если ключ найден, но на нем нет лицензии на один или несколько продуктов (модулей
системы), или исчерпано количество лицензий на сетевом ключе, или исчерпан лимит
времени на ключе TimeHАSР, то данный модуль (система трехмерного твердотельного
моделирования, какая!либо библиотека и т.п.) или система в целом будут работать в де!
монстрационном режиме.

В процессе работы КОМПАС!3D V8 периодически проверяет наличие локального или се!
тевого ключа электронной защиты и определяет, разрешено ли использование загру!
женных в данный момент компонентов системы. Проверка ключа выполняется в фоно!
вом режиме, практически не задерживая работу пользователя. Если при выполнении
такой проверки ключ не обнаружен, или произошел сбой при обращении к нему, или ис!
черпан лимит времени на ключе TimeHАSР, то система переходит в демонстрационный
режим.

При работе с КОМПАС!3D V8 в демонстрационном режиме доступны все функциональ!
ные возможности системы. Единственным исключением является запрет на сохранение
созданных и отредактированных в демонстрационной версии документов (файлов)
КОМПАС!3D V8.

Система может вернуться в рабочий режим, если снова обнаружит ключ или свободную
лицензию на нем при очередной проверке.

16

Глава 2.

Установка и удаление КОМПАС3D V8

Установка системы КОМПАС!3D V8 на компьютер включает в себя два этапа:

▼

установку устройства аппаратной защиты («электронного ключа») в параллельный или
USB!порт компьютера,

▼

установку программного обеспечения с дистрибутивного компакт!диска на жесткий
диск компьютера.

Указанные действия могут выполняться в любой последовательности.

При работе с

локальным ключом аппаратной защиты сам ключ, его драйвер и дистрибу!

тив системы устанавливаются на один и тот же компьютер.

При работе с

сетевым ключом аппаратной защиты сам ключ устанавливается на один из

компьютеров сети — он становится сервером сетевого ключа. На все компьютеры сети
(или только на те, где предполагается работа с системой КОМПАС!3D V8), устанавлива!
ется дистрибутив системы. Драйвер ключа устанавливается на сервер сетевого ключа и
на компьютеры, где установлена система КОМПАС!3D V8.

Обратите внимание на следующие особенности установки.

1. Настоятельно не рекомендуется соединять ключ защиты непосредственно с портом вы!

носного дисковода Zip, подключать дисковод Zip или внешний дисковод для гибких дис!
ков через параллельный порт компьютера, в который вставлен ключ. В этих случаях воз!
можны сбои в работе системы КОМПАС при записи информации на Zip или гибкие
диски. Также не рекомендуется подключать принтер через параллельный порт компью!
тера, в который вставлен ключ. В этом случае возможны сбои в работе системы КОМ!
ПАС!3D V8 при печати.

2. Несмотря на то, что аппаратный ключ является полностью «прозрачным» для подклю!

ченных к параллельному порту устройств, рекомендуется использовать дополнительный
параллельный порт и устанавливать в него только ключ.

Ключи, выполненные в виде плат (HАSР Cаrd и Аlаddin Cаrd), устанавливаются в свобод!
ное гнездо компьютера. Для создания дополнительного параллельного порта на базе та!
кой платы следуйте прилагаемой к ней инструкции.

Объединение компьютеров в сеть отнюдь не означает необходимость использования се!
тевого ключа аппаратной защиты. В этом случае вполне возможна установка локального
ключа, его драйвера и дистрибутива системы на каждый компьютер сети.
Пользователь выбирает вариант организации сетевой работы по своему усмотрению.
Благодаря наличию сети при любом варианте имеется возможность работы с КОМПАС!
документами и служебными файлами, расположенными на других компьютерах.

17

Глава 2. Установка и удаление КОМПАС3D V8

2.1.

Установка ключа аппаратной защиты

Установка ключа в параллельный порт выполняется в следующем порядке.

1. Выключите компьютер и все подключенные к нему периферийные устройства из элект!

рической сети.

2. Отсоедините подключенное к параллельному порту периферийное устройство, вынув

разъем кабеля из разъема порта компьютера.

3. Вставьте ключ в разъем параллельного порта и заверните винты для надежной фиксации

и контакта.

4. Вставьте разъем кабеля устройства в ответный разъем ключа и зафиксируйте соедине!

ние.

5. Включите компьютер и периферийные устройства в сеть.

Снятие ключа (например, для его переноса на другой компьютер), выполняется в обрат!
ной последовательности.

Установка ключа в USB!порт производится простой вставкой ключа в гнездо порта.

Никаких дополнительных действий (для задания номера порта, параметров обмена и
т.п.) выполнять не нужно, так как системы КОМПАС автоматически проверяют, установ!
лен ли ключ на компьютере.

После завершения установки аппаратной защиты можно переходить к копированию дис!
трибутивов систем на жесткий диск.

2.2.

Копирование файлов системы на жесткий диск

КОМПАС!3D V8 поставляется на компакт!диске, на котором записан дистрибутив систе!
мы. В состав комплекта могут входить и другие приобретаемые пользователем програм!
мные продукты семейства КОМПАС (библиотеки, средства разработки пользовательских
приложений и т.д.).

Чтобы ускорить и упростить процесс установки, в состав комплекта входит специальная
инсталляционная программа Setuр.exe. Для установки системы на жесткий диск ком!
пьютера выполните следующие действия.

1. Запустите Windows.

2. Вставьте в привод CD!ROM компакт!диск с дистрибутивом КОМПАС!3D V8. Если после

этого процесс установки не запустится автоматически, запустите файл Setuр.exe из пап!
ки Kompas3D_V8 на диске.

В процессе эксплуатации компьютер и периферийное устройство, подключенное через
ключ аппаратной защиты, должны иметь общую шину заземления и питание от розеток
с одинаковой фазировкой (например, они могут быть подключены к одному сетевому
фильтру типа «пилот» или к одному устройству UPS). Невыполнение этого условия мо!
жет привести к выходу ключа из строя.

Часть I.

Установка и настройка системы

18

3. Следуйте запросам программы

установки.

3.1. Укажите систему стандартов

оформления документации —
ЕСКД или СПДС (рис. 2.1).

3.2. Укажите требуемый тип уста!

новки —

полная или выбо

рочная (рис. 2.2).

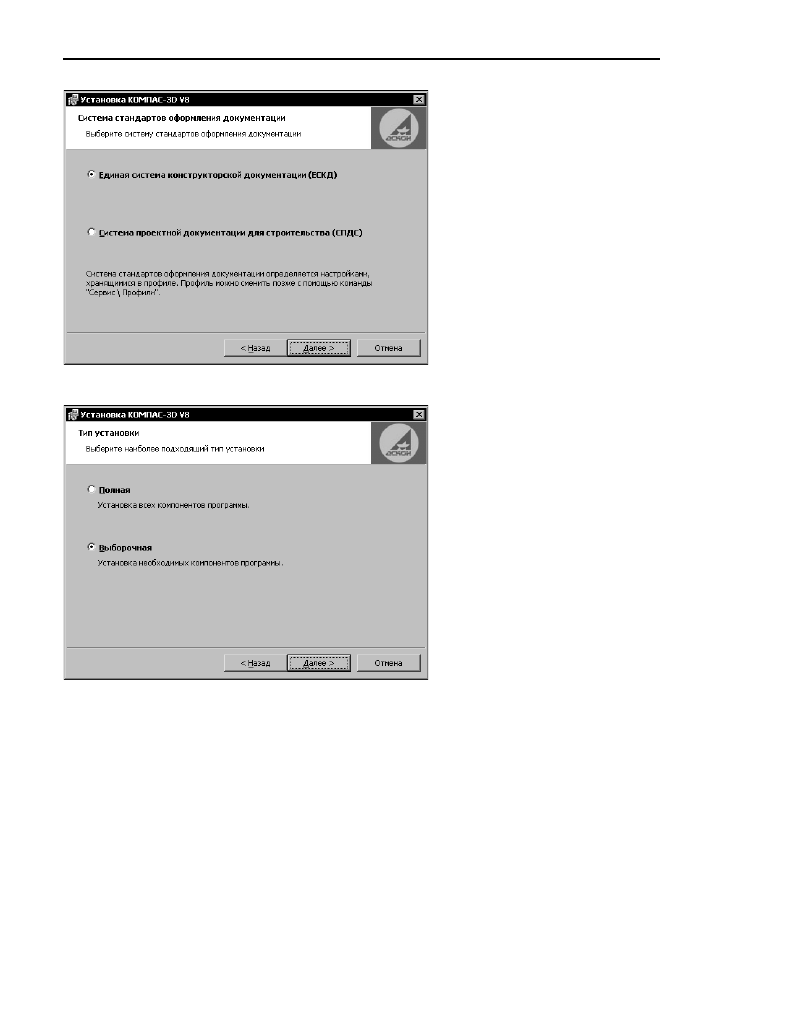

Рис. 2.1.

 Выбор системы стандартов

Рис. 2.2.  Выбор типа установки
