КОМПАС-3D V8. Руководство администратора - часть 1

Введение

Настоящее Руководство содержит информацию об установке и настройке системы КОМ!
ПАС!3D V8, перепрограммировании ключа аппаратной защиты, теоретические сведения
об использовании и создании стилей объектов и документов, а также упражнения, поз!
воляющие на практике ознакомиться с приемами создания пользовательских стилей.
Кроме того, в книге описаны структура и синтаксис служебных файлов Graphic.pmn,
Graphic.dns и Graphic.kds.

Руководство предназначено для сотрудников, обслуживающих рабочие места, на кото!
рых установлена система трехмерного твердотельного моделирования КОМПАС!3D V8:
администраторов и специалистов по настройке системы в соответствии с особенностями
конкретного предприятия.

Книга может также представлять интерес для пользователей, самостоятельно работаю!
щих с КОМПАС!3D V8.

Как пользоваться этим Руководством

Части, составляющие Руководство, могут изучаться в произвольном порядке.

Упражнения, содержащиеся в частях II и III, рекомендуется выполнять последовательно.

Благодаря наличию алфавитного указателя и системы ссылок настоящее Руководство
может быть использовано как справочник.

Условности и сокращения

В целях сокращения текста для описания выбора команд из меню использована следу!
ющая схема:

Название пункта Главного меню — Название группы команд (если

есть)

— Название команды.

Например, если в описании действия написано «...вызовите команду

Инструменты —

Геометрия — Отрезки — Отрезок...», это означает, что необходимо выполнить такую
последовательность действий.

1. Выбрать в Главном меню пункт

Инструменты.

2. В появившемся списке команд меню

Инструменты выбрать группу Геометрия.

3. В появившемся списке геометрических объектов выбрать группу

Отрезки.

4. В появившемся списке способов построения отрезков выбрать команду

Отрезок.

Похожая схема используется для описания процесса настройки:

Сервис —

Параметры... — Название вкладки настроечного диалога — Название раздела
(группа объектов настройки)

— Название пункта (подгруппа объектов настройки).

Например, если в тексте сказано: «...вызовите команду

Сервис — Параметры... — Те

кущий текстовый документ — Параметры листа — Оформление...», то это означа!
ет, что необходимо выполнить такую последовательность действий.

1. Выбрать в Главном меню пункт

Сервис.

2. В появившемся списке команд меню

Сервис выбрать команду Параметры....

3. В появившемся диалоге активизировать вкладку

Текущий текстовый документ.

КОМПАС3D V8. Руководство администратора

4. В списке объектов настройки (он находится в левой части вкладки) развернуть раздел

Параметры листа.

5. Выделить пункт

Оформление.

Если для вызова описываемой команды можно использовать кнопку, то изображение
этой кнопки помещается на левом поле абзаца. Если в тексте упоминается какая!либо
кнопка, пиктограмма, курсор и т.д., соответствующее изображение также помещается на
левом поле.

Названия клавиш клавиатуры заключены в угловые скобки и выделены курсивом. Ком!
бинации клавиш записываются с помощью знака «плюс», например, <Ctrl> + <Enter>. Та!
кая запись означает, что следует нажать клавишу <Ctrl>, затем, не отпуская ее, — клави!
шу <Enter>.

Замечания, советы и особенно важные сведения выделены горизонтальными линейка!
ми и отмечены следующими значками:

— Замечание,

— Совет,

— Внимание!

Техническая поддержка и сопровождение

При возникновении каких!либо проблем с установкой и эксплуатацией систем КОМПАС,
а также с работой ключей аппаратной защиты, рекомендуется придерживаться такой
последовательности действий.

1. Обратитесь к документации по системе и попробуйте найти сведения об устранении воз!

никших неполадок.

2. Обратитесь к интерактивной Справочной системе.

3. По возможности обратитесь к Интернет!странице Службы технической поддержки ком!

пании АСКОН, содержащей ответы на часто возникающие у пользователей вопросы.

Страница Службы технической поддержки в Интернет:

http://www.support.ascon.ru

4. Если указанные источники не содержат рекомендаций по возникшей проблеме, прибег!

ните к услугам технического персонала вашего поставщика программных продуктов
КОМПАС (регионального дилера).

Адрес и телефон регионального дилера:

____________________________________

5. В том случае, если специалисты вашего поставщика не смогли помочь в разрешении

проблемы, свяжитесь непосредственно с офисами компании АСКОН.

Часть I

Установка

и настройка системы

Глава 1.

Аппаратная защита

1.1.

Устройство аппаратной защиты

В стандартную поставку систем КОМПАС входит устройство защиты
от несанкционированного использования — специальный «элект!
ронный ключ» (рис. 1.1), который устанавливается в разъем парал!
лельного или USB!поpта компьютера.

Ключ, подключаемый к параллельному порту, имеет второй разъем
для подключения устройства, обменивающегося информацией с
компьютером через параллельный порт. Ключ является полностью
«прозрачным» и никак не мешает работе подключенных к парал!
лельному порту устройств.

На рис. 1.1 показано стандартное исполнение электронного ключа. По специальному за!
казу может поставляться одно из дополнительных исполнений ключа —

HАSР Cаrd или

Аlаddin Cаrd.

HАSР Cаrd представляет собой плату, на которой смонтирован собственно электронный
ключ и в разъем которой можно вставить другой ключ (или последовательность клю!
чей).

Плата дает возможность организации дополнительного параллельного порта. Интер!
фейсный кабель, служащий для этой цели, входит в комплект поставки HАSР Cаrd. Инс!
трукция по созданию дополнительного порта на базе HАSР Cаrd прилагается к каждому
такому ключу.

Aladdin Cаrd представляет собой плату, в разъем которой можно вставить электронный
ключ в стандартном исполнении (или последовательность ключей).

Аlаddin Cаrd также дает возможность организации дополнительного параллельного пор!
та. Инструкция по созданию дополнительного порта на базе Аlаddin Cаrd прилагается к
каждому такому ключу.

1.2.

Схема защиты

Электронный ключ обладает собственной памятью, в которой хранится информация об
оплаченных компонентах системы КОМПАС!3D V8 и условиях их приобретения.

Существует три основных типа электронного ключа.

Локальный ключ содержит сведения об оплаченных компонентах системы КОМПАС!
3D V8 и позволяет неограниченное время работать с ними на компьютере, где этот ключ
установлен. Обычно такой ключ входит в комплект поставки отдельного рабочего места.

Локальный ключ с ограничением времени работы (TimeHАSР) содержит сведения о пре!
доставленных в пользование компонентах системы КОМПАС!3D V8 и времени, в течение
которого разрешена их эксплуатация на компьютере, где этот ключ установлен.

Сетевой ключ (NetHАSР) содержит сведения об оплаченных компонентах системы КОМ!
ПАС!3D V8 и количестве лицензий на каждый компонент. Такой ключ входит в комплект

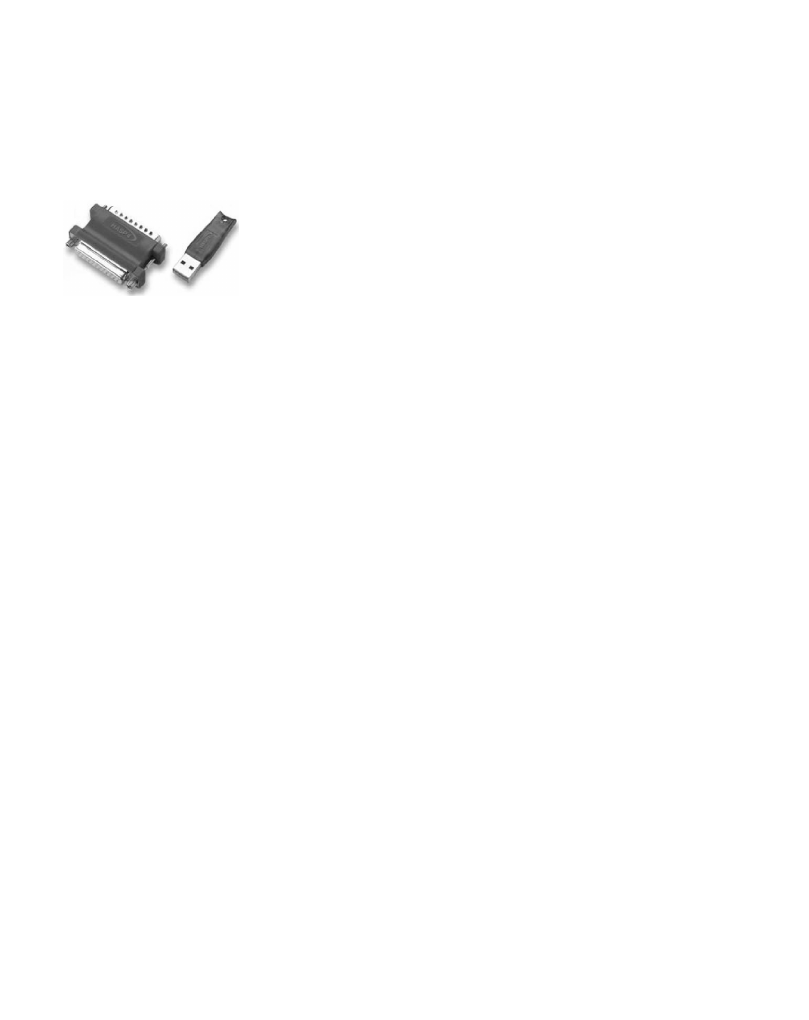

Рис. 1.1.

Ключи

аппаратной
защиты
