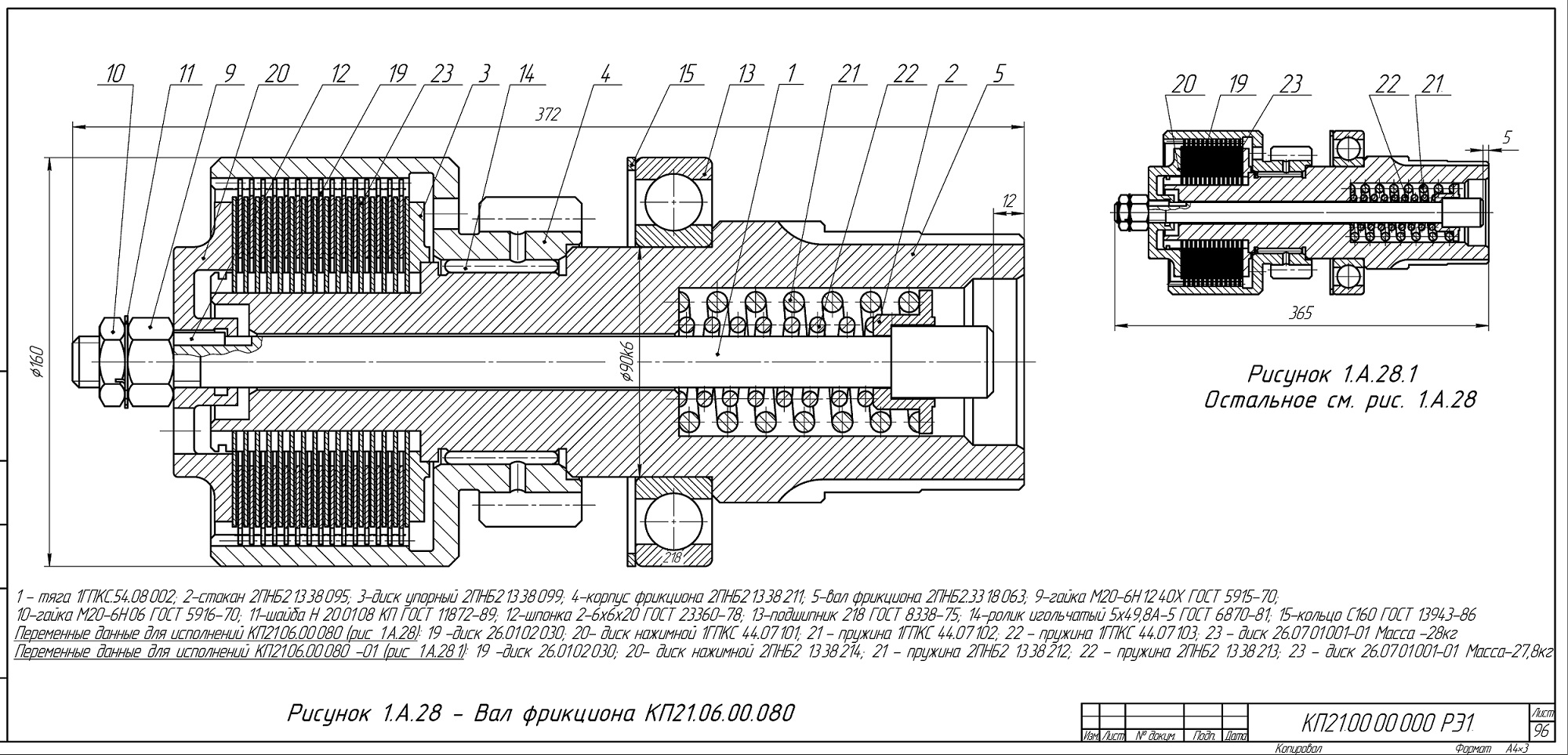

Рисунок 1.А.28 - Вал фрикциона КП2106.00.080 комбайна
КП21
1-тяга тС5Ш002: 2-стакан 2ПНБ21338095; 3-диск
упорный 2ПНБ21338099; 4-корпус фрикциона 2ПНБ21338211; 5-Ьал фрикциона
2ПНБ2.3318063; 9-гайка М20-6Н1240Х ГОСТ5915-70;
10-гайка М20-6Н06 ГОСТ5916-70; 11-шайда Н200108 КПГОСТ 11872-89;
12-шпонка 2-6x6x20 ГОСТ23360-78, 13-подшипник 218 ГОСТ 8338-75; 14-ролик
игольчатый 5x49,8А-5ГОСТ 6870-81; 15-кольца С160 ГОСТ 13943-86
Переменные данные для исполнений КП2106.00080 (рис 1А.28Т 19 -диск
26.0102030; 20- диск нажимной 1ГПКС 44.07101; 21 - пружина 1ГПКС
44.07102; 22 - пружина 1ГПКС 44.07103, 23 - диск 26.0701001-01 Масса
-28кг Переменные данные для исполнений КП2106.00080 -01 lauc 1А.28 // 19
-диск 26.0102030; 20- диск нажимной 2ПНБ2 1338214; 21 - пружина 2ПНБ2
1338212, 22 - пружина 2ПНБ2 1338213; 23 - диск 26.0701001-01
Масса-27,8кг
