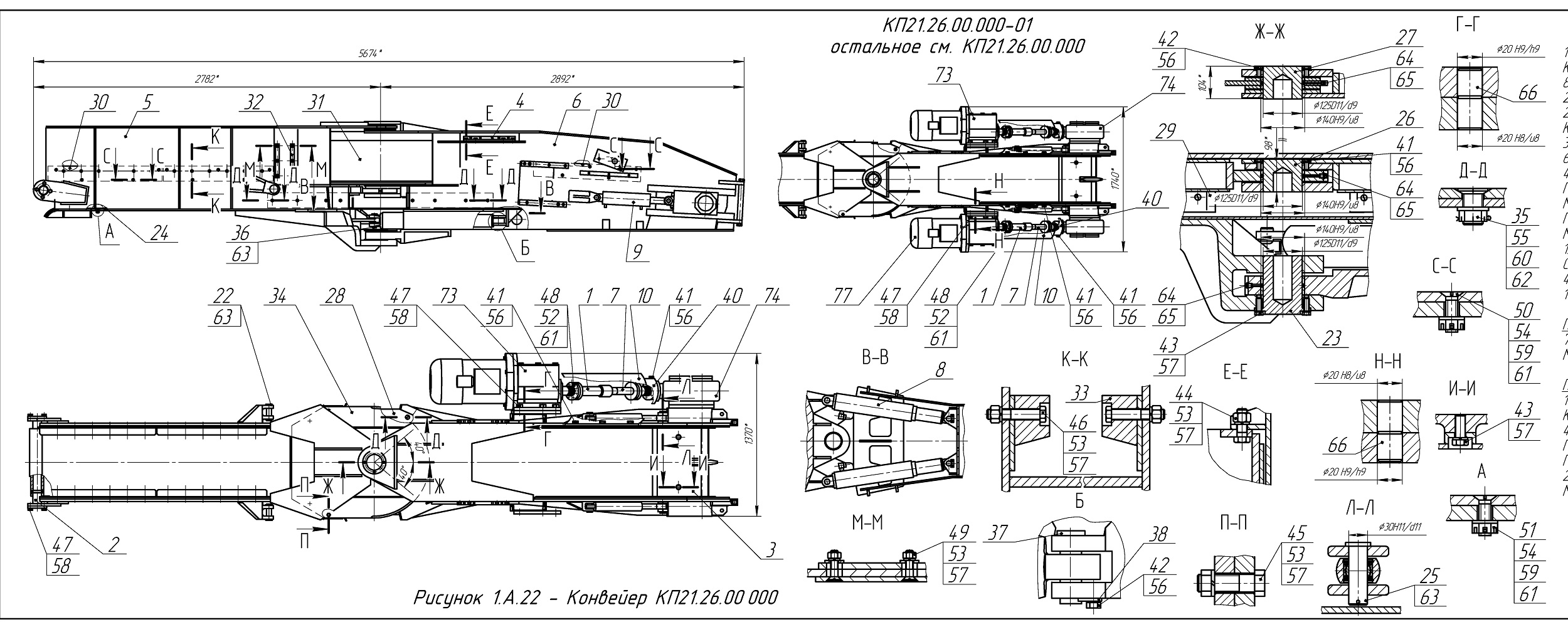

Рисунок 1.А.22 - Конвейер КП21.26.00000 комбайна
КП21
Рисунок 1.А.22 - Конвейер КП21.26.00000 комбайна
КП21

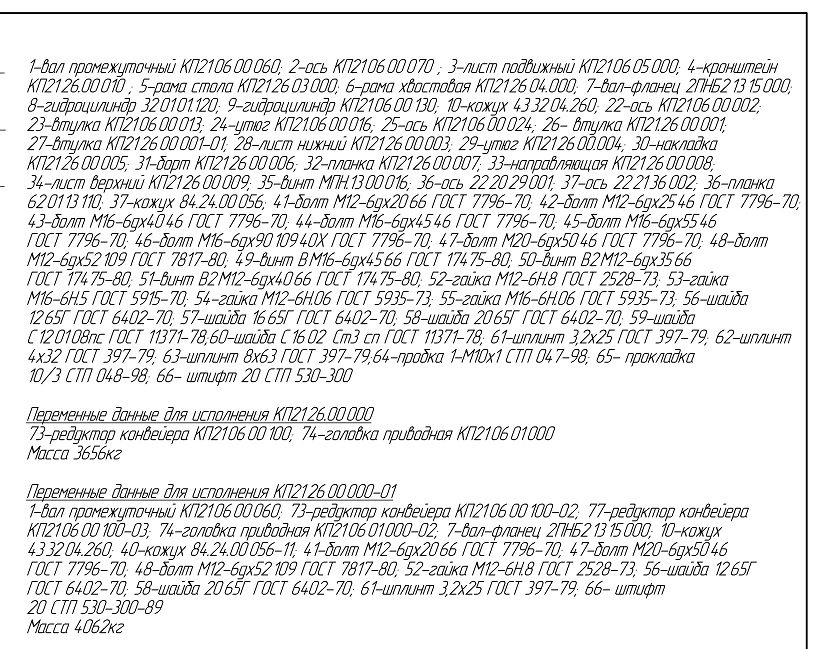

1-Вал промежуточный КП210600060; 2-ось КП210600070,
3-лист подвижный КП210605ООО; 4-кронштейн КП2126.00010, 5-рама стола
КП212603ООО; 6-рама хвостовая КП212604.000, 7-бал-фланец 2ПНБ21315ООО;
8-гидроцилиндр 320101.120; 9-гидроцилиндр КП210600130; 10-кожух
433204.260; 22-ось КП210600002’ 23-6тулка КП210600013; 24-утюг
КП21.0600016; 25-ось КП210600024; 26- втулка КП21.2600001; 27-Втулка
КП212600001-01; 28-лист нижний КП212600003; 29-утюг КП212600.004;
30-накладка КП212600005, 31-Sopm КП212600006; 32-планка КП212600007;
33-направляющая КП212600008,
34-лист верхний КП212600009; 35-винт МПН.1300016; 36-ось 222029001;
37-ось 222136002; 36-планка 620113110; 37-кожух 84.24.00056; 41-долт
М12-6ух2066 ГОСТ 7796-70; 42-долт М12-6ух2546 ГОСТ 7796-70; 43-болт
М16-6ух4046 ГОСТ 7796-70; 44-5олт М16-6ух4546 ГОСТ 7796-70, 45-5олт
М16-6ух5546 ГОСТ 7796-70; 46-долт М16-6ух9010940ХГОСТ 7796-70; 47-долт
М20-6ух5046 ГОСТ 7796-70; 48-долт М12-6ух52109ГОСТ 7817-80; 49-винт
ВМ16-6ух4566 ГОСТ 17475-80; 50-винт В2М12-6ух3566 ГОСТ 17475-80; 51-винт
В2М12-6ух4066 ГОСТ 17475-80, 52-гайка М12-6Н.8 ГОСТ2528-73; 53-гайка
М16-6Н.5ГОСТ5915-70, 54-гайка М12-6Н.06 ГОСТ5935-73; 55-гайка М16-6Н.06
ГОСТ5935-73, 56-шайВа 1265ГГОСТ 6402-70; 57-шайда 1665ГГОСТ 6402-70;
58-шайда 2065ГГОСТ6402-70, 59-шайда С120108пс ГОСТ 11371-78,60-шайба
С1602 СтЗ сп ГОСТ 11371-78; 61-шплинт 3,2x25ГОСТ397-79; 62-шплинт
4x32ГОСТ397-79; 63-шплинт 8x63 ГОСТ397-79;64-прадка 1-М10х1 СТП047-98;
65- прокладка 10/3 СТП 048-98; 66- штифт 20 СТП530-300
Переменные данные для исполнения КП2126.00ООО
73-реддктор конвейера КП210600100; 74-головка приводная КП210601000
Масса 3656кг
Переменные данные для исполнения КП212600000-01
1-вал промежуточный КП210600060; 73-реддктор конвейера КП210600100-02;
77-реддктор конвейера КП210600100-03; 74-головка приводная
КП210601000-02; 7-вал-фланец 2ПНВ21315ООО; 10-кожух 433204.260; 40-кожух
84.24.00056-11 41-долт М12-6ух2066 ГОСТ 7796-70; 47-долт М20-6ух5046
ГОСТ 7796-70; 48-болт М12-6дх52109 ГОСТ 7817-80, 52-гайка М12-6Н.8
ГОСТ2528-73, 56-шайба 1265Г ГОСТ6402-70; 58-шайба 2065ГГОСТ 6402-70;
61-шплинт 3,2x25ГОСТ397-79; 66-штифт 20 СТП530-300-89 Масса 4062кг
