Запчасти: Стартер 230К1 для ЗИЛА 431410 (130)

Стартер 230К1 для ЗИЛА 431410 (130) (список запасных частей)

Стартер 230К1 для ЗИЛА 431410 (130) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 1-МАБ-85 Втулка изоляционная
- 1-МО-28 Болт контактный
- 1-МО-37 Шайба
- 1-МО-54 Шайба
- 130-3704010-А Выключатель зажигания ВК350 в сборе
- 130-3708110-А Реле стартера РС502
- 201416-П8 Болт
- 252137-П2 Шайба пружинная
- 252154-П2 Шайба пружинная
- 375-3708702 Щиток стартера в сборе
- 8Х-1533М Гайка
- 8Х-1533М Гайка
- 8Х-1533М Гайка
- 8Х-1533М Гайка
- 8Х-1548 Винт
- М11-40991-02 Винт установочный
- МХ-0010 Шайба изоляционная
- МХ-0097 Винт
- МХ-0246-01 Шайба пружинная
- МХ-0246-01 Шайба пружинная
- РС14-3708032 Болт контактный
- РС14-3708033 Прокладка изоляционная
- РС14-3708034 Контакт гибкий
- РС14-Б1-3708800 Реле стартера
- РС6-3708030 Диск контактный
- СЛ-138-88 Вкладыш
- СТ-230К1 Стартер
- СТ-230К4 Стартер
- СТ130А1-3708008 Прокладка
- СТ130А1-3708200 Якорь в сборе
- СТ130А1-3708220 Коллектор в сборе
- СТ130А2-3708303 Щеткодержатель
- СТ130А3-3708012 Шайба
- СТ130А3-3708080 Подшипник
- СТ130А3-3708100 Корпус стартера в сборе
- СТ130А3-3708107 Шайба изоляционная
- СТ130А3-3708120 Катушка в сборе
- СТ130А3-3708150 Катушка правая в сборе
- СТ130А3-3708300 Крышка со стороны коллектора в сборе
- СТ130А3-3708320 Траверса в сборе
- СТ130А3-3708400 Крышка со стороны привода в сборе
- СТ130А3-3708403 Фильц
- СТ130А3-3708404 Заглушка
- СТ130А3-3708600 Привод стартера в сборе
- СТ14-3708005 Кольцо упорное
- СТ14-3708020 Рычаг в сборе
- СТ21-3708015 Прокладка
- СТ21-3708016-Т Кожух защитный
- СТ21-3708016-Т Кожух защитный
- СТ21-3708017 Прокладка
- СТ21-3708303 Щеткодержатель
- СТ21-3708304 Пружина щетки
- СТ21-3708601А Втулка отводки
- СТ21-3708602 Кольцо запорное
- СТ21-3708603А Пружиня
- СТ21-3708604 Пружина
- СТ21-3708606 Чашка
- СТ4-3708006 Шайба упорная
- СТ4-3708007 Кольцо замковое
- ФЭ-3599164 Щетка неизолированная в сборе
- Х-1012 Шайба пружинная
- Х-1482 Шайба пружинная
- Х-4001 Шайба пружинная
- Х-4003 Гайка
- Х1-9449 Винт полюса

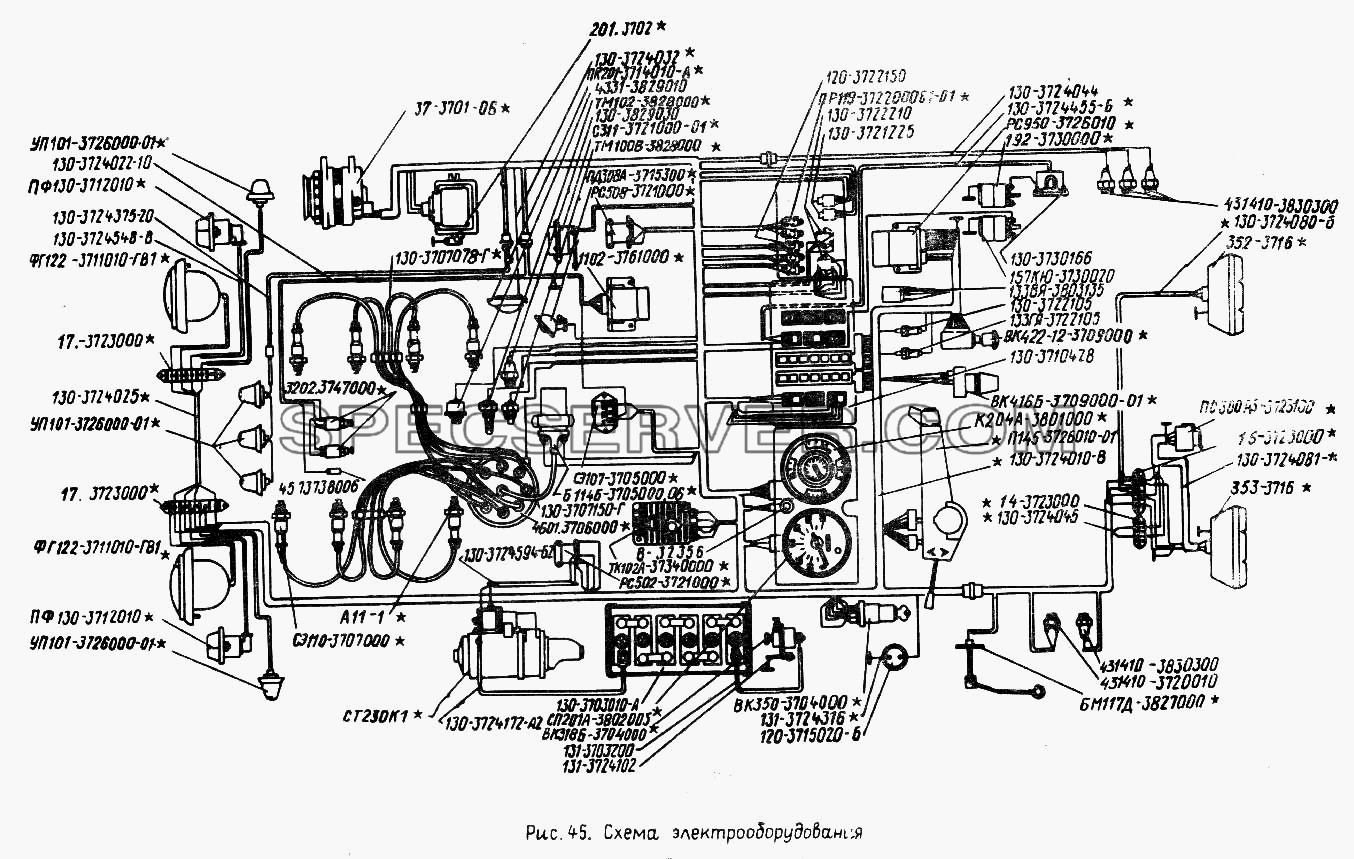

Запчасти: Схема электрооборудования для ЗИЛА 431410 (130)

Схема электрооборудования для ЗИЛА 431410 (130) (список запасных частей)

Схема электрооборудования для ЗИЛА 431410 (130) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 1102-3761000 Блок управления ЭПХХ (на карбюратор К90)
- 1102.3761000 Блок управления ЭПХХ (на карбюратор К90)
- 120-3715020-Б Розетка штепсельная переносной лампы 47-К в сборе
- 120-3722150 Предохранитель 20А
- 130-3703010-А Батарея аккумуляторная с электролитом
- 130-3707078-Г Провода высокого напряжения (комплект)
- 130-3707150-Г Провод высокого напряжения катушка зажигания распределитель
- 130-3710428 Щиток выключателей в сборе
- 130-3721225 Реле универсальное 111.3747
- 130-3722105 Предохранитель 6А
- 130-3722210 Предохранитель 7,5А
- 130-3724010-В Жгут проводов средний
- 130-3724022-10 Жгут проводов блока управления экономайзера принудительного холостого хода
- 130-3724025 Жгут проводов между соединительными панелями фар в сборе
- 130-3724032 Провод плафона кабины
- 130-3724044 Жгут проводов задний правый в сборе
- 130-3724045 Жгут проводов задний
- 130-3724080 Жгут проводов заднего правого фонаря
- 130-3724080-Б Жгут проводов заднего правого фонаря в сборе
- 130-3724081-А Жгут проводов заднего фонаря левого
- 130-3724172-А2 Провод батарея аккумуляторная-стартер в сборе
- 130-3724375-20 Жгут проводов опознавательных фонарей автопоезда в сборе
- 130-3724455-Б Жгут проводов электродвигатель-переключатель отопителя
- 130-3724548-В Жгут проводов подфарника в сборе
- 130-3724594-Б2 Жгут проводов стартера в сборе
- 130-3730166 Сопротивление электродвигателя отопителя
- 130-3829030 Датчик сигнализатора давления масла типа ММ111-Б
- 131-3703200 Провод аккумуляторной батареи к выключателю массы в сборе
- 131-3724102 Провод кабина-рама в сборе
- 131-3724316 Провод массы штепсельной розетки переносной лампы в сборе
- 133ВЯ-3803135 Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе
- 133ГЯ-3722105 Предохранитель плавкий ПР119Б-01 10А
- 14.3723000 Панель соединительная двухклеммная (взамен ПС4-А2)
- 157КЮ-3730020 Электродвигатель вентилятора типа МЭ11 в сборе
- 16.3723000 Панель соединительная четырехклеммная (взамен ПС2-А2)
- 17.3723000 Панель соединительная пятиклеммная (взамен ПС5)
- 192-3730000 Электродвигатель отопителя (взамен МЭ226Б)
- 20.3721-01 Сигнал звуковой
- 201.3702 Регулятор напряжения к генератору 32.3701
- 32.3701-06 Генератор переменного тока без шкива с 1983 г. взамен Г250И1
- 3202.3747000 Клапан электромагнитный (на карбюратор К90 для ЭПХХ)
- 352-3716 Фонарь задний, правый с 1986 г. (взамен ФП130-Б)
- 352.3716 Фонарь задний, правый с 1986 г. (взамен ФП130-Б)
- 353,3716 Фонарь задний, левый с 1986 г. (взамен ФП130)
- 353-3716 Фонарь задний, левый с 1986 г. (взамен ФП130)
- 37-3701-06 Генератор переменного тока без шкива с 1983 г. взамен Г250И1
- 431410-3720010 Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе
- 431410-3830300 Датчик аварийного падения давления типа ММ124Д в сборе
- 431410-3830300-01 Датчик аварийного давления воздуха в сборе
- 4331-3829010 Датчик указателя давления масла ММ355
- 45 7373 8006 Гнездо
- 4601.3706000 Распределитель
- А11-1 Свеча зажигания
- АН-1 Свеча зажигания
- Б114Б-3705000.06 Катушка зажигания
- БМ117Д-3827000 Датчик указателя уровня топлива
- В-32356 Контрольная лампа аварийного падения давления масла и охлаждающей жидкости
- ВК318Б-3704000 Выключатель аккумуляторной батареи
- ВК350-3704000 Выключатель зажигания с запорным цилиндром в сборе
- ВК416-3709000-01 Выключатель освещения щитка приборов с реостатом
- ВК422-12-3709000 Выключатель аварийной сигнализации
- КП204А-3801000 Комбинация приборов с 1983 г.
- КП205-3801000 Комбинация приборов комплектуется АП251, УК270, УБ251, МД230 до 1983 г.
- П145-3726010 Переключатель комбинированный
- П145-3726010-01 Переключатель комбинированный
- ПД308А-3715300 Лампа подкапотная
- ПК201-3714010 Плафон внутреннего освещения
- ПК201-3714010-А Плафон внутреннего освещения
- ПР119-3722000Б-01 Предохранитель 10А плавкий (с 1986 г. на автомоб. с МТП)
- ПС300А3-3723100 Розетка штепсельная семиклеммная
- ПФ130-3712010 Фонарь передний (с 1986 г.)
- РС502-3721000 Реле стартера
- РС508-3721000 Сигнализатор звуковой
- РС950-3726010 Прерыватель указателей поворота и аварийной сигнализации
- С311-3721000-01 Сигнал звуковой
- СП201А-3802005 Спидометр закрытого исполнения
- СТ-230К1 Стартер
- СТ-230К4 Стартер
- СЭ107-3705000 Сопротивление добавочное
- СЭ110-3707000 Сопротивление
- ТК102А-3734000 Коммутатор транзисторный
- ТМ100В-3828000 Датчик температуры воды
- ТС101А Термостат для регулировки температуры воды
- УП101-3726000-01 Повторитель бокового указателя поворота и автопоезда
- ФГ122-3711010-ГВ1 Фара

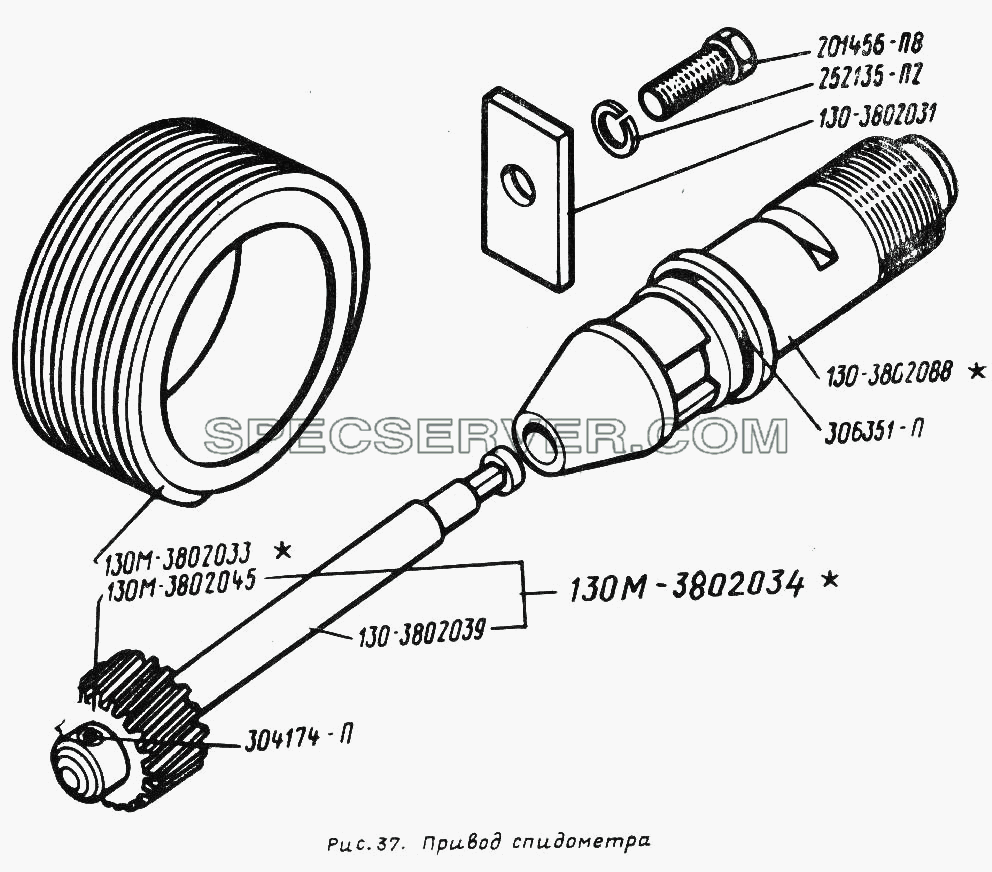

Привод спидометра для ЗИЛА 431410 (130) (список запасных частей)

Привод спидометра для ЗИЛА 431410 (130) (список запасных частей)

Привод спидометра для ЗИЛА 431410 (130) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 130-3802031 Стопор штуцера
- 130-3802039 Ось
- 130-3802088 Штуцер ведомой шестерни привода спидометра
- 130М-3802033 Червяк привода спидометра
- 130М-3802034 Шестерня ведомая привода спидометра с осью в сборе
- 130М-3802045 Колесо зубчатое ведомое
- 201456-П8 Болт
- 252135-П2 Шайба пружинная
- 304174-П Заклепка
- 306351-П Кольцо уплотнительное

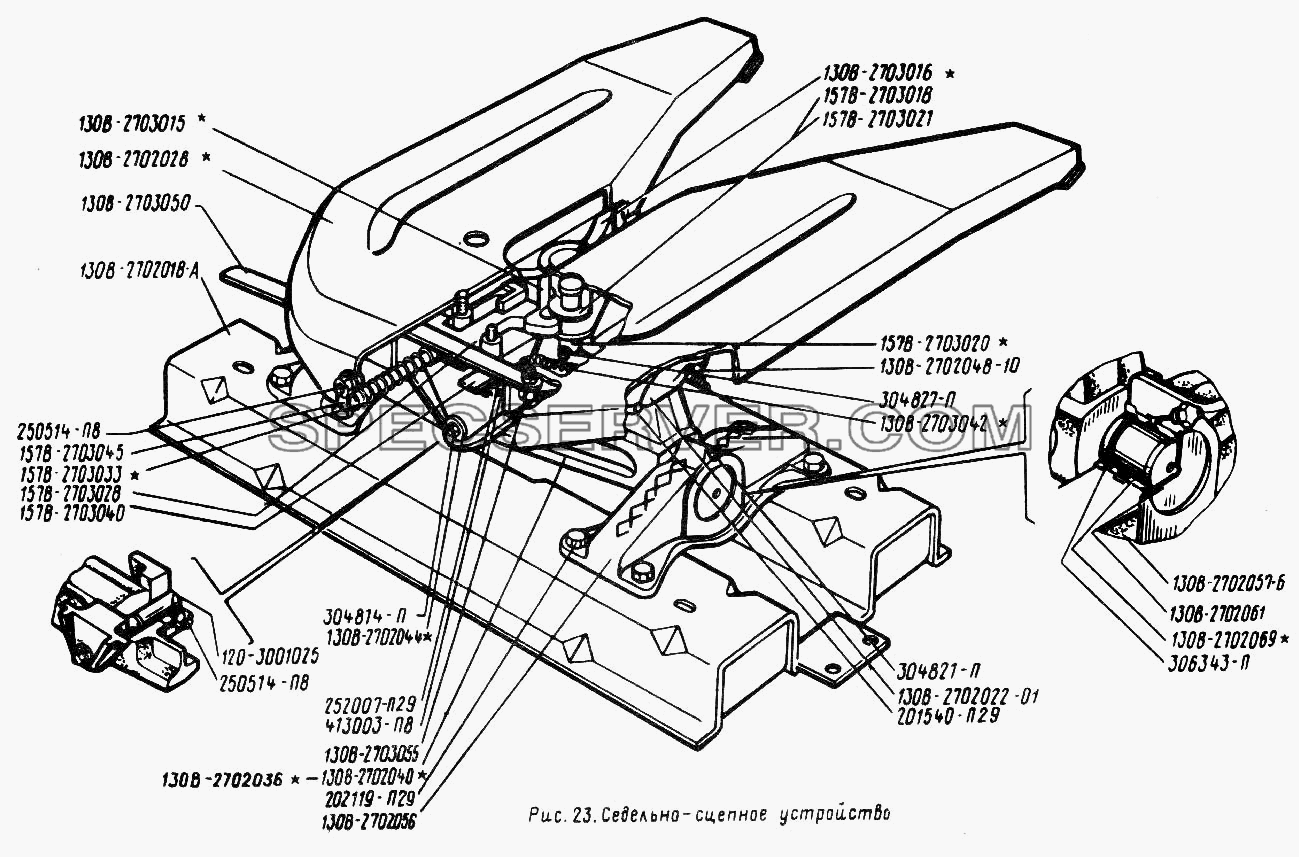

Седельно-сцепное устройство для ЗИЛА 431410 (130) (список запасных частей)

Седельно-сцепное устройство для ЗИЛА 431410 (130) (список запасных частей)

Седельно-сцепное устройство для ЗИЛА 431410 (130) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 120-3001025 Клин стопорный шкворня поворотных кулаков
- 130В-2702010-А Устройство седельное в сборе
- 130В-2702018-А Плита в сборе
- 130В-2702022-01 Ограничитель
- 130В-2702028 Седло с кронштейном планками и шпильками в сборе
- 130В-2702029 Седло с кронштейном и планками
- 130В-2702036 Балансир седла
- 130В-2702040 Балансир седла седельного устройства
- 130В-2702044 Ось балансира седла
- 130В-2702048-10 Пружина
- 130В-2702057-Б Кронштейн
- 130В-2702061 Заглушка кронштейна крепления седла
- 130В-2702069 Втулка кронштейна крепления седла к плите
- 130В-2703015 Губка сцепного механизма седла левая в сборе
- 130В-2703016 Губка сцепного механизма седла правая в сборе
- 130В-2703042 Пружина защелки замка сцепного механизма седла
- 130В-2703050 Рычаг управления расцепкой сцепного механизма седла
- 130В-2703055 Ось рычага управления расцепкой
- 157В-2703018 Прокладка регулировочная толщиной 1 мм
- 157В-2703020 Палец губки сцепного механизма седла
- 157В-2703021 Прокладка регулировочная толщиной 0,5 мм
- 157В-2703028 Кулак сцепного механизма седла запорный в сборе
- 157В-2703033 Пружина запорного кулака сцепного механизма седла
- 157В-2703040 Защелка замка сцепного механизма седла
- 157В-2703045 Планка замка сцепного механизма седла предохранительная
- 201540-П29 Болт
- 202119-П29 Болт
- 250514-П8 Гайка
- 252007-П29 Шайба
- 304814-П Масленка в сборе
- 304821-П Масленка в сборе
- 304827-П Масленка в сборе
- 306343-П Кольцо уплотнительное
- 413003-П8 Гайка

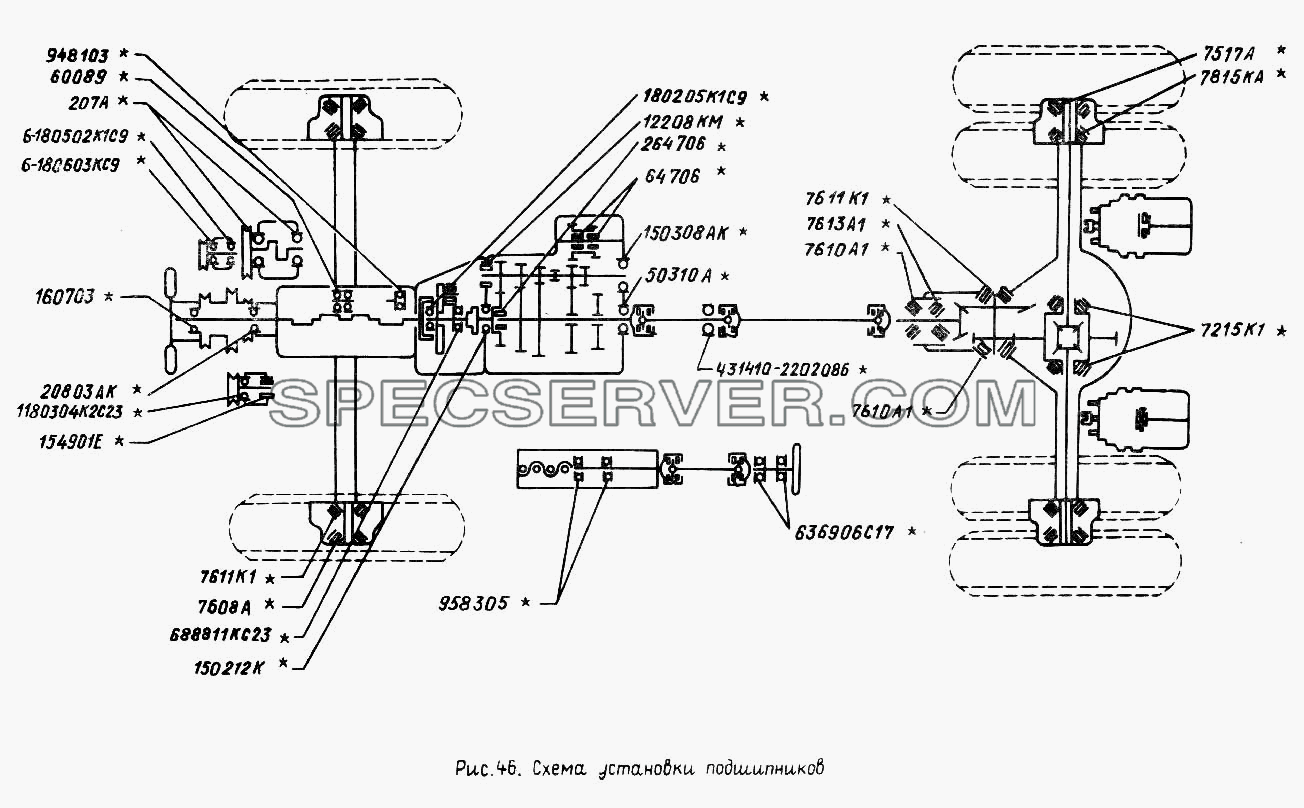

Схема установки подшипников для ЗИЛА 431410 (130) (список запасных частей)

Схема установки подшипников для ЗИЛА 431410 (130) (список запасных частей)

Схема установки подшипников для ЗИЛА 431410 (130) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 1180304К2С23 Подшипник насоса гидроусилителя руля передний (306610-П)
- 12208КМ Подшипник промежуточного вала передний (306893-П)
- 150212К Подшипник первичного вала задний (306516-П)
- 150308АК Подшипник промежуточного вала задний (306515-П)
- 154901Е Подшипник игольчатый корпуса насоса гидроусилителя руля задний (306.514-П)
- 160703 Подшипник вала водяного насоса передний (306574-П)
- 180205К1С9 Подшипник первичного вала коробки передач передний (306,621-П)
- 180502К1С9 Подшипник генератора со стороны коллектора (2,06406-П)
- 180603КС9 Подшипник
- 207А Подшипник коленчатого вала компрессора (120-3509113)
- 207К5 Подшипник коленчатого вала компрессора (120-3509113)
- 20803АК Подшипник вала водяного насоса задний (120-1307051)
- 264706 Подшипник вторичного вала передний (306647-П)
- 431410-2202086 Подшипник опоры карданного вала с крышкой
- 50310А Подшипник вторичного вала задний (306551-П)
- 60089 Подшипник оси дроссельной заслонки (130-1107814-Б)
- 636906 С 17 Подшипник вала руля (120-3401120)
- 64706 Подшипник блока шестерен заднего хода (120-1701180)
- 688811КС23 Подшипник выключения сцепления (306559-П)
- 7215К1 Подшипник дифференциала (120-2403036)
- 7517А Подшипник ступицы заднего колеса внутренний (485434)
- 7608А Подшипник ступицы переднего колеса наружный (485427)
- 7610А1 Подшипник ведущей конической шестерни передний и цилиндрической шестерни левый (306545-П)
- 7611К1 Подшипник ведущей цилиндрической шестерни правый (306520-П)
- 7613А1 Подшипник ведущей конической шестерни задний (485416)
- 7815КА Подшипник ступицы заднего колеса наружный (485442)
- 948103 Подшипник центрифуги упорный для полнопоточной очистки (130-1017357)
- 958305 Подшипник упорный рулевого управления 306560-П
