Fuses

F01

TPM (Tyre pressure Monitoring)

(OA:2 A)

F02

Luggage compartment lamp .....

(IH4:3 A)

F03

Loadlight, 5:th wheel lamp ........

(KE:0 A)

F04

Adj. seat, cab tilt, load- / 5th
wheel lamp, interior light ...........

(AC:3 D)

F05

Instrumentation, (kl.30) .............

(BI:3 A)

F06

Air dryer ....................................

(BA:1 B)

F07

Vehicle ECU, immobiliser .........

(BA:1 B)

F08

Instrumentation, TPM
(Tyre Pressure Monitoring),
Tachograph ...............................

(BI:0 A/
OA:2 A)

F09

Range-, area-inhibitors,
Dynafleet ..................................

(BA:0 A)

F10

NOx sensor, Road toll system ..

(CR:1 A/
CV:1 A)

F11

Gear selector ECU ...................

(DC:0 A/
DM:0 B)

F12

Transmission ECU/retarder ......

(DC:0 A/
DM:1 B)

F13

Windscreen wiper .....................

(GM:2 A)

F14

Cigarette lighter, centre section
storage lamp .............................

(IQ:2 A)

F15

Water separator heater and
water in fuel drain .....................

(CJ:0 A)

F16

Differential lock, power take off

(DQ:0 A/
DU:1 A)

F17

LCM control ..............................

(GA:0 A)

F18

Horn, solenoid valve for air horn

(GQ:1 A)

F19

Climate unit, FMS gateway ......

(HG:0 A)

F20

Parking heater control ..............

(HI:3 A)

F21

Fan, climate unit .......................

(HY:0 A/
HY RHD:0 A)

F22

Interior lamps ............................

(IH:1 A/
IH3:3 A)

F23

Air suspension ..........................

(FB:1 A)

F24

Air dryer, parking heater ADR,
el. heated mirrors .....................

(FQ:0 A)

F25

Supply ABS/EBS trailer ............

(CP:4 A/
GG:4 A/
ZA RHD:4 A)

F26

Body builder fuse box .......................

(ME:3 B/
MF:3 B)

F27

El. window winder lhs, el. heated
mirrors ..............................................

(AC:3 B)

F28

Supply ABS/EBS truck .....................

(EE:0 A/
EF:0 A/
EO:2 A)

F29

Coffee machine ................................

(ME:1 A)

F30

El. window winder, rhs ......................

(AC:3 B)

F31

Main fuse for fuses 95–97 ................

(AB:3 A)

F32

Climate unit .......................................

(HG:0 A)

F33

El. cab tilt ..........................................

(KA:0 A)

F34

High power amplifier .........................

(IV:1 A)

F35

El. adjustable seat ............................

(IA:2 A)

F36

Reverse lamp circuit trailer ...............

(GB:4 D)

F37

Telephone, Dynafleet ........................

(AC:3 C)

F38

Instep lamps .....................................

(AC:3 B)

F39

El. adjustable rear view mirrors ........

(AC:3 B)

F40

Engine ECU ......................................

(CJ:1 A)

F41

Engine solenoid valves .....................

(CJ:3 A)

F42

Cooling fan clutch, engine preheating
relay ..................................................

(CJ:2 A)

F43

BBM (body builder module), Man.
main switch BBOX-EF ......................

(BA:1 A)

F44

Voltage converter 1, radio, rear view
camera ..............................................

(IR:0 A)

F45

Voltage converter 2, 12 Volt outlet ....

(IR:2 A)

F46

Beacon warning light ........................

(KM:0 A)

F47

ACC ..................................................

(BE:0 A)

F48

ABS/EBS ..........................................

(EE:0 A/
EF:0 A/
EO:0 A)

F49

Air suspension/A-ride/J-ride .............

(FB:1 A/
FB RHD:0
A/
FI:0 A/
FK:1 A/
FL:0 A)

F50

Telephone .........................................

(IX:0 A)

F51

Hydraulic steered axle ......................

(FO:1 A)

F52

Functions in key position “R”, engine
preheating .........................................

(AC:1 A)

F53

Light sign ..........................................

(KI:1 A)

F54

Dynafleet, FMS gateway ..................

(BU:0 A/
BX:0 A)

F55

SRS airbag, safety belt tensioner .....

(IS:0 A)

F56

Free ..................................................

(ME:1 A)

F57

Gear selector ECU/retarder ..............

(DC:1 A/
DM:1 B)

F58

Alternator control, ADR battery main
switch ................................................

(AB:2 A/
AE:4 B)

F59

Rear view camera .............................

(IZ:0 A)

F60

Hydraulic steered axle ......................

(FO:1 A)

F61

Foldable rear view mirror arm, Japan,
burglar alarm, Volvo link ...................

(IF:0 A)

227

F62

Fuel heater, thermoline .....................

(FX:0 A/
ME:0 A)

F63

Alcolock system ................................

(IK:0 A)

F64

Road toll system ...............................

(BZ:0 A)

F65

Central lubrication system ................

(FU:0 A)

F66

Roof hatch ........................................

(IQ:0 A)

F67

Reading lamps, bedlamps ................

(IH:0 A/
IH3:3 A)

F68

Refrigerator .......................................

(IQ:3 A)

F69

12-volt outlet .....................................

(IR:1 C/
IR:2 C)

F70

Supply ABS/EBS trailer, (kl.15) ........

(CP:3 A/
GG:3 A/
ZA RHD:3
A)

F71

Extra equipment ...............................

(ME:1 A)

F72

Headlamp level regulation system ....

(GU:0 A/
GU_2:2 A)

F73

Tail lift indication ...............................

(NB:2 A)

F74

Headlamp high-pressure washer ......

(GM:1 A)

F75

El. heated seat and el. ventilated
seat ...................................................

(IA:0 A)

F76

ADR, D+ short circuit relay, dashboard
fan .....................................................

(AE:4 B)

F89

Tachograph .......................................

(AB:4 D)
(1435)

F90

12V converter, ABS trailer/info-
module (1007C) ................................

(CP:3 C)

F91

Tachograph, ADR .............................

(AE:0 D/
AF:2 C)
(1435)

F93

Main fuse for fuses 95–97 ................

(AB:3 D/
AE:0 D/
AF:0 C)
(1435)

F94

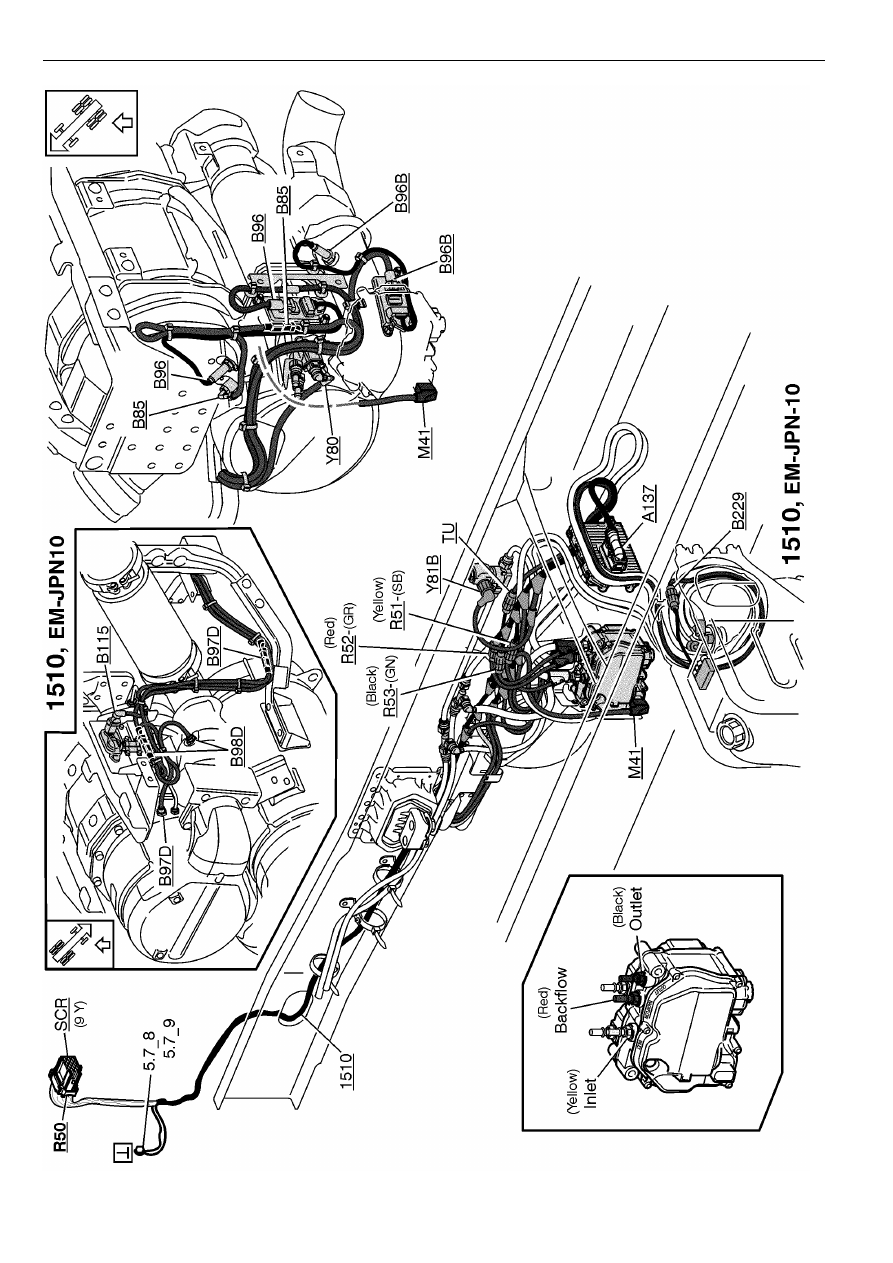

AdBlue system ..................................

(AB:3 D)
(1435)

F95

Central door lock ..............................

(AB:3 B)

F96

Burglar alarm ....................................

(AB:3 B)

F97

Parking heater ..................................

(AB:3 B)

F:A39 Fuse in wiring harness (1000) ..........

(IZ:1 B)

FM1 Fuse, main, preheating .....................

(AA:1 B)

FM2 Fuse, main, bogie lift/extra equipment

...........................................................

(AA:1 B/
AE:1 B/
AF:1 A)

FM3 Fuse, main, cab and chassis ............

(AA:1 B)

FM4 Fuse, main, LCM (Light Control

Module) partly ...................................

(AA:0 B/
AE:1 B/
AF:1 A))

228

Relays
