04  Поддержка водителя

Помощь парковки*

04

208

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

ВНИМАНИЕ

Помощь при парковке впереди отклю-
чается при затягивании стояночного
тормоза или выборе положения P в авто-
мобилях с автоматической коробкой
передач.

ВАЖНО

При установке дополнительных фар:
Помните, что они не должны блокиро-
вать датчики – дополнительные фары
могут восприниматься как препятствие.

Индикация неисправности системы

Если информационный символ
горит ровным светом и на инфор-
мационном дисплее появляется

Помощь парковки Требует обслуж

, пар-

ковочный радар неисправен.

ВАЖНО

В некоторых случаях система помощи
при парковке может подавать ложные
предупреждающие сигналы, вызванные
внешними источниками звука, работаю-
щими на таких же ультразвуковых часто-
тах, что и система.

Примером таких источников являются
сигнальный рожок, соприкосновение
мокрых шин с асфальтом, пневматичес-
кие тормоза, выхлопные трубы мотоцик-
лов и пр.

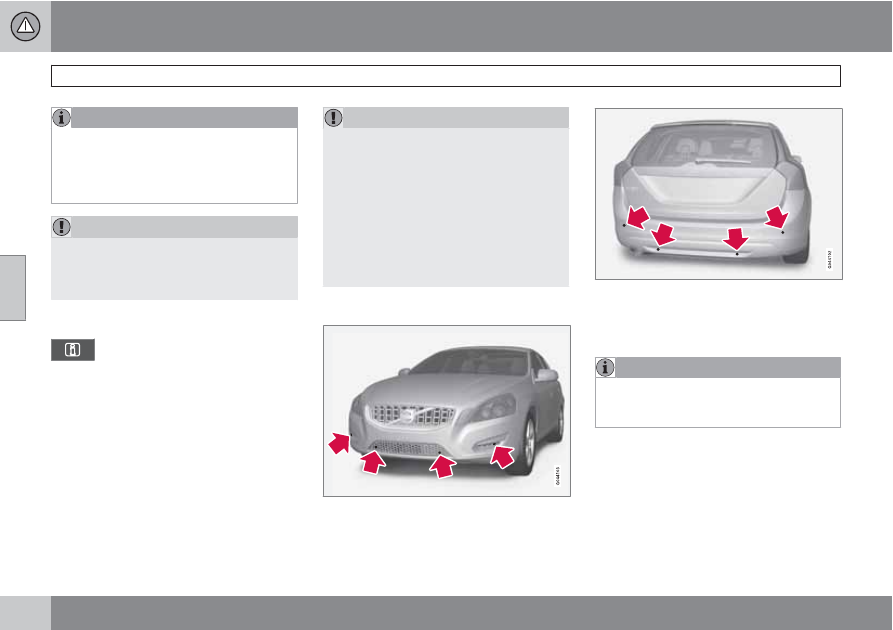

Очистка датчиков

Расположение передних датчиков.

Расположение задних датчиков.

Для того чтобы датчики правильно функ-
ционировали, их необходимо регулярно
чистить водой и автошампунем.

ВНИМАНИЕ

Грязь, лед и снег, блокирующие датчики,
могут вызвать появление ошибочных
предупреждающих сигналов.

04  Поддержка водителя

  Парковочная камера*

04

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

209

Общие сведения

Парковочная камера – это вспомогательная
система, которая активируется при включе-
нии передачи заднего хода (можно изменить
в меню настроек, см. стр. 223).

Изображение с камеры показывается на
экране центральной консоли.

ВНИМАНИЕ

Если буксирный крюк конфигурирован в
электросистеме автомобиля, то выступ
буксирного крюка учитывается при
оценке размеров пространства пар-
ковки.

ПРЕДОСТЕРЕЖЕНИЕ

•

Парковочная камера является вспо-
могательным средством, и никогда
не заменяет ответственность води-
теля при движении задним ходом.

•

У камеры имеются "мертвые" зоны,
где препятствия не могут обнаружи-
ваться.

•

Будьте внимательны к людям и
животным, находящимся вблизи
автомобиля.

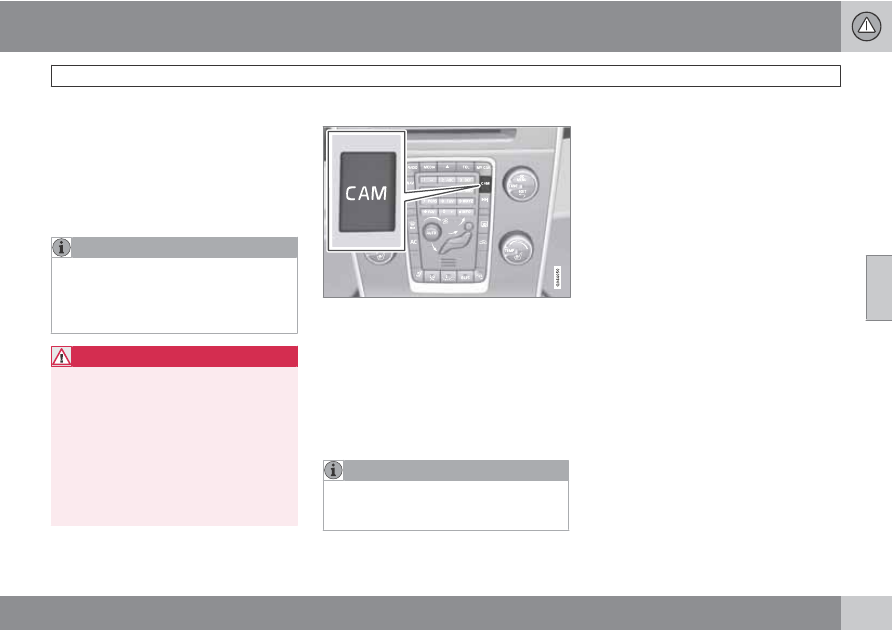

Принцип действия и использование

Положение кнопки CAM.

Камера показывает, что находится позади
автомобиля, и если что-то появляется
сбоку.

Камера показывает широкую зону позади
автомобиля, а также часть бампера и бук-
сирный крюк (если установлен).

Кажется, что объекты на экране немного
наклонены – это вполне нормально.

ВНИМАНИЕ

Объекты, отображаемые на дисплее,
могут находиться ближе к автомобилю,
чем это кажется на экране.

Если показывается другое изображение,
система помощи при парковке автомати-
чески активируется, и на экран передается
изображение с камеры.

При включении передачи заднего хода две
сплошные линии в графическом виде пока-
зывают траекторию движения задних колес
автомобиля при данном положении руле-
вого колеса, что облегчает парковку на
стоянке, движение задним ходом в тесном
пространстве и подсоединение прицепа.
Кроме того, двумя пунктирными линиями
показываются приблизительные габариты
автомобиля. Эти вспомогательные линии
можно отключать в меню настроек.

Если в автомобиле также установлены пар-
ковочные датчики*, информация с этих дат-
чиков графически в виде окрашенных зон
показывает расстояние до обнаруженных
препятствий, см. стр. 206.

Камера работает прим. 5 секунд после
выключения передачи заднего хода или до
момента, когда автомобиль начинает дви-
гаться со скоростью выше 10 км/ч.

04  Поддержка водителя

Парковочная камера*

04

210

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

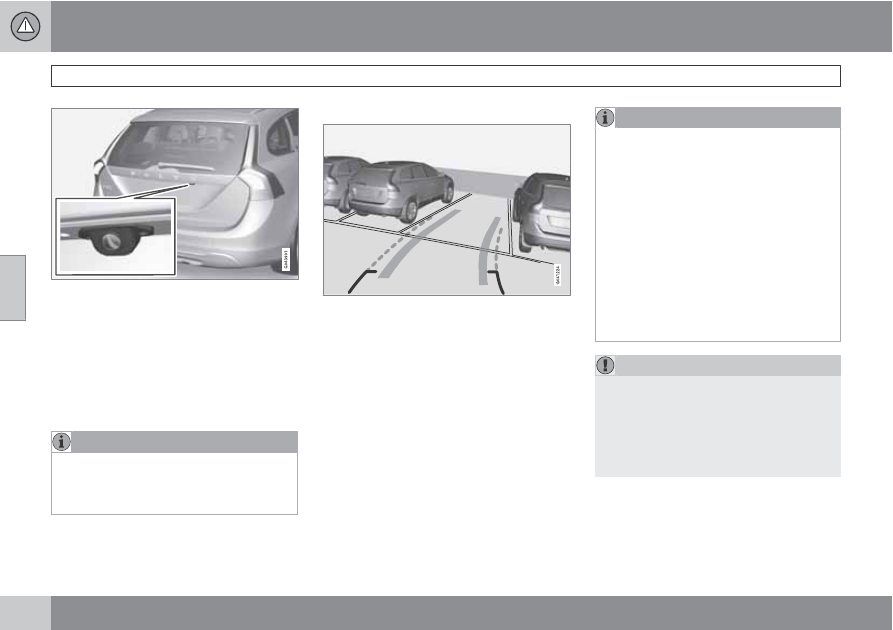

Камера установлена вблизи ручки открытия

крышки.

Освещенность

Изображение камеры настраивается авто-
матически в зависимости от освещенности.
В связи с этим яркость и качество изобра-
жение может несколько изменяться. При
плохой освещенности качество изображе-
ния может быть несколько хуже.

ВНИМАНИЕ

Для оптимального функционирования
системы удаляйте с объектива камеры
грязь, снег и наледь. Это особенно
важно при плохой видимости.

Вспомогательные линии

Так водитель может видеть вспомогательные

линии.

Линии на экране проецируются, как если бы
они проходили по земле позади автомобиля,
и зависят только от поворота рулевого
колеса. В результате водитель видит путь,
по которому проедет автомобиль даже на
повороте.

ВНИМАНИЕ

•

При движении задним ходом с при-
цепом, не имеющем электрического
подключения к автомобилю, на
экране показываются линии, отра-
жающие траекторию движения авто-
мобиля, а не прицепа.

•

Линии на экране отсутствуют, когда
прицеп подключен к электрической
системе автомобиля.

•

Камера парктроника отключается
автоматически при движении с при-
цепом, если на прицепе исполь-
зуются оригинальные электрические
кабели Volvo.

ВАЖНО

Помните, что изображение на экране
показывает только область позади авто-
мобиля, и поэтому при повороте руле-
вого колеса во время движения назад
внимательно следите за тем, что проис-
ходит по обеим сторонам сбоку от авто-
мобиля.

04  Поддержка водителя

 Парковочная камера*

04

``

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

211

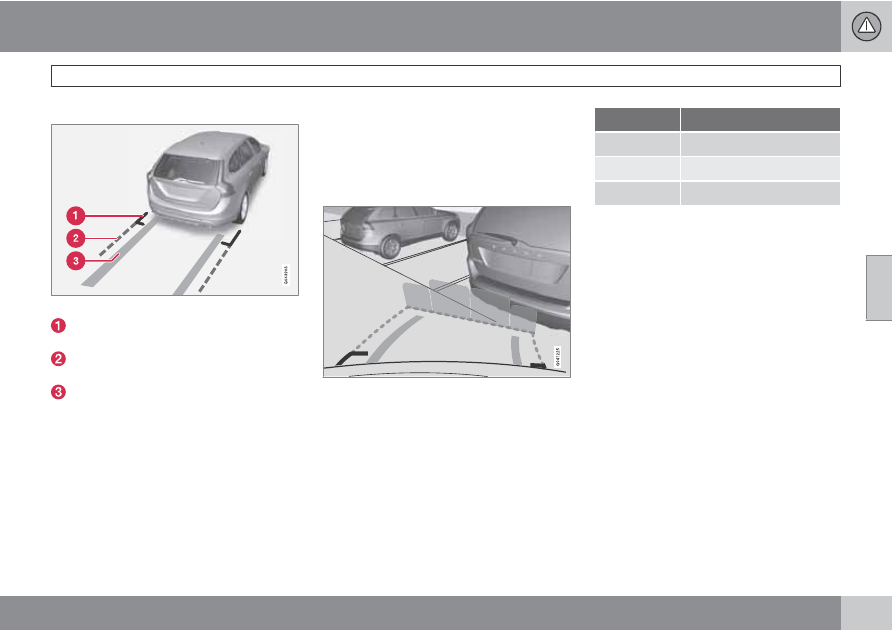

Граничные линии

Линии системы.

Граничная линия 30 см зоны сзади авто-
мобиля

Граничная линия зоны свободного дви-
жения назад

"Колесная колея"

Сплошная линия (1) ограничивает зону на
расстоянии прим. до 30 см от бампера.

Пунктирная линия (2) ограничивает зону
прим. до 1,5 м от заднего бампера. Одно-
временно это является границей для наибо-
лее выступающих деталей автомобиля,
например, внешних зеркал заднего вида и
угловых выступов – даже, когда автомобиль
поворачивает.

Более широкая "колесная колея" (3) между
боковыми линиями указывает путь движе-
ния колес и при отсутствии препятствий на
дороге может протягиваться на расстояние
прим. 3,2 м назад от бампера.

Автомобили с задними датчиками*

Цветовые зоны (4 шт., по числу датчиков) ука-

зывают расстояние.

Если в автомобиле также установлены пар-
ковочные датчики (см. стр. 206), расстояния
будут показываться более точно, а окра-
шенные зоны укажут, какой/какие из 4-х
датчиков регистрируют препятствие.

Цвет зоны изменяется по мере уменьшения
расстояния до препятствия – от желтого к
оранжевому и до красного.

Цвет

Расстояние (метры)

Желтый

1,5–

Оранжевый

0,3–1,5

Красный

0–0,3

Настройки

Нажмите OK/MENU, когда передается изоб-
ражение с камеры. Выполните необходимые
настройки.

Прочее

•

В стандартной установке камера акти-
вируется при включении передачи
заднего хода.

•

При нажатии CAM камера активируется
даже без включения передачи заднего
хода.

•

Для переключения между нормальным и
увеличенным изображением поверните
TUNE или нажмите CAM.

•

Если в автомобиле установлено
несколько камер*, переключение между
камеры выполняется поворотом TUNE.
