Volkswagen Golf / Golf GTI / Jetta. Manual - part 985



Repair

Manual,
Suspension,
Wheels,
Steering,
Repair Group
48



4 - Socket

head
bolt
M10x55

 Qty. 4

 50 Nm

(37 ft
lb)

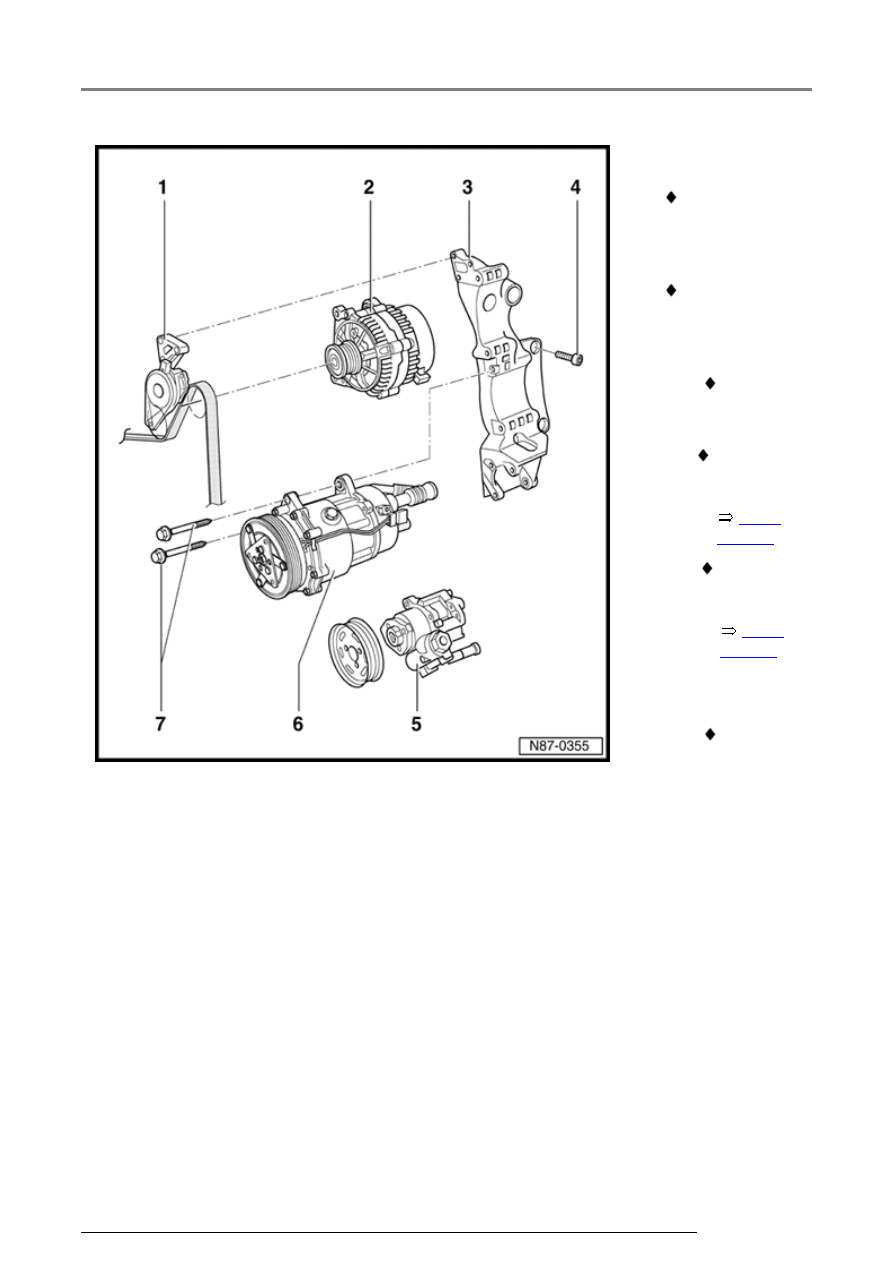

5 - Power

steering
pump

 Removing:

Compressor bracket, removing and installing

13/2/2005

87-147





6 - Compressor

 Manufacturer:

Sanden,
designation:
SD7V16

 Manufacturer:

Zexel,
designation:
DCW-17D

 With A/C

clutch -
N25-

 -N25-

(Sanden),
servicing:



Page

87-158

 .

 -N25-

(Zexel),
servicing:



Page

87-166

 .

7 - Bolt

M10x112

 45Nm

(33 ft lb)

Compressor bracket, removing and installing

13/2/2005

87-148





Note:

Before removing ribbed belt, mark
direction of rotation. When installing
the belt ensure it is correctly seated
in the pulley.

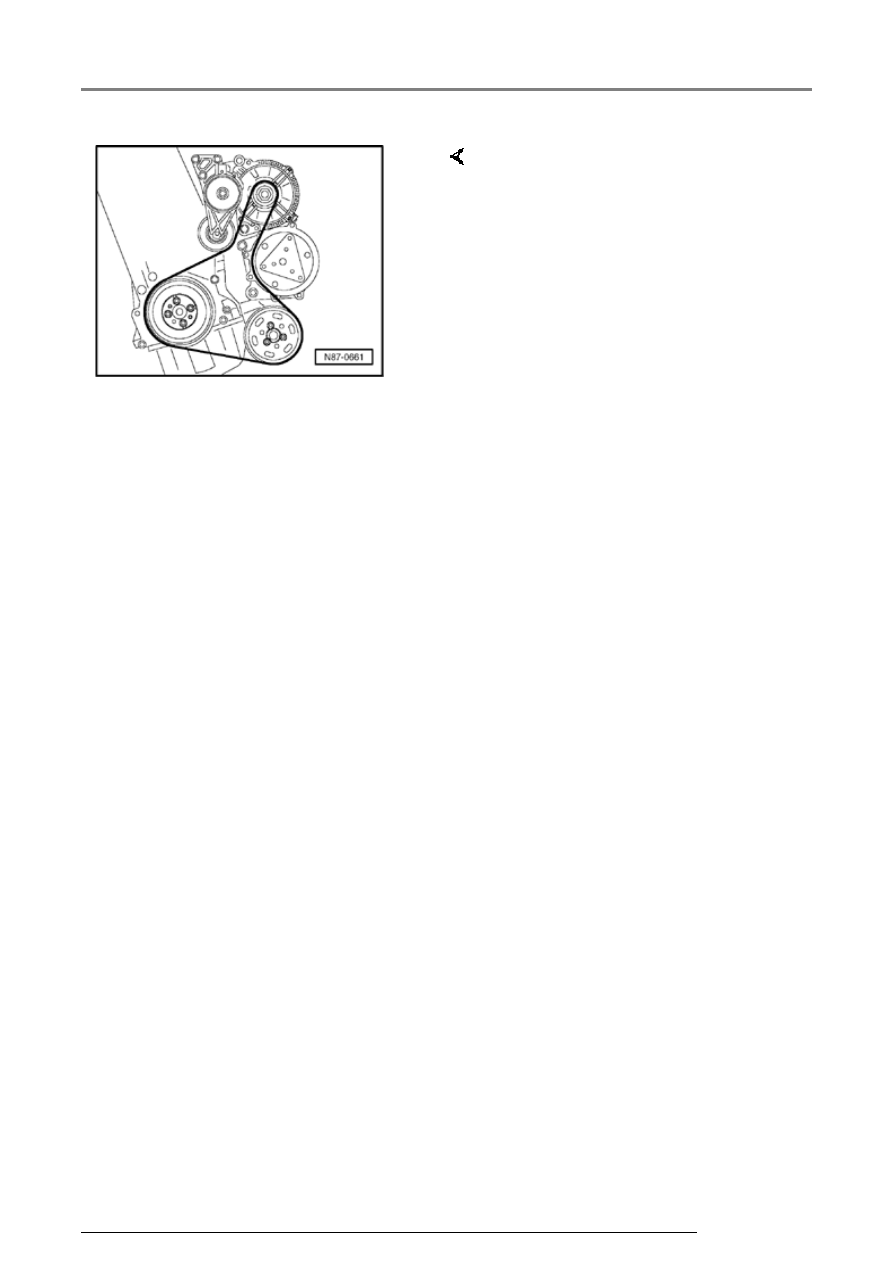

Fig. 1

Ribbed belt routing

Compressor bracket, removing and installing

13/2/2005

87-149





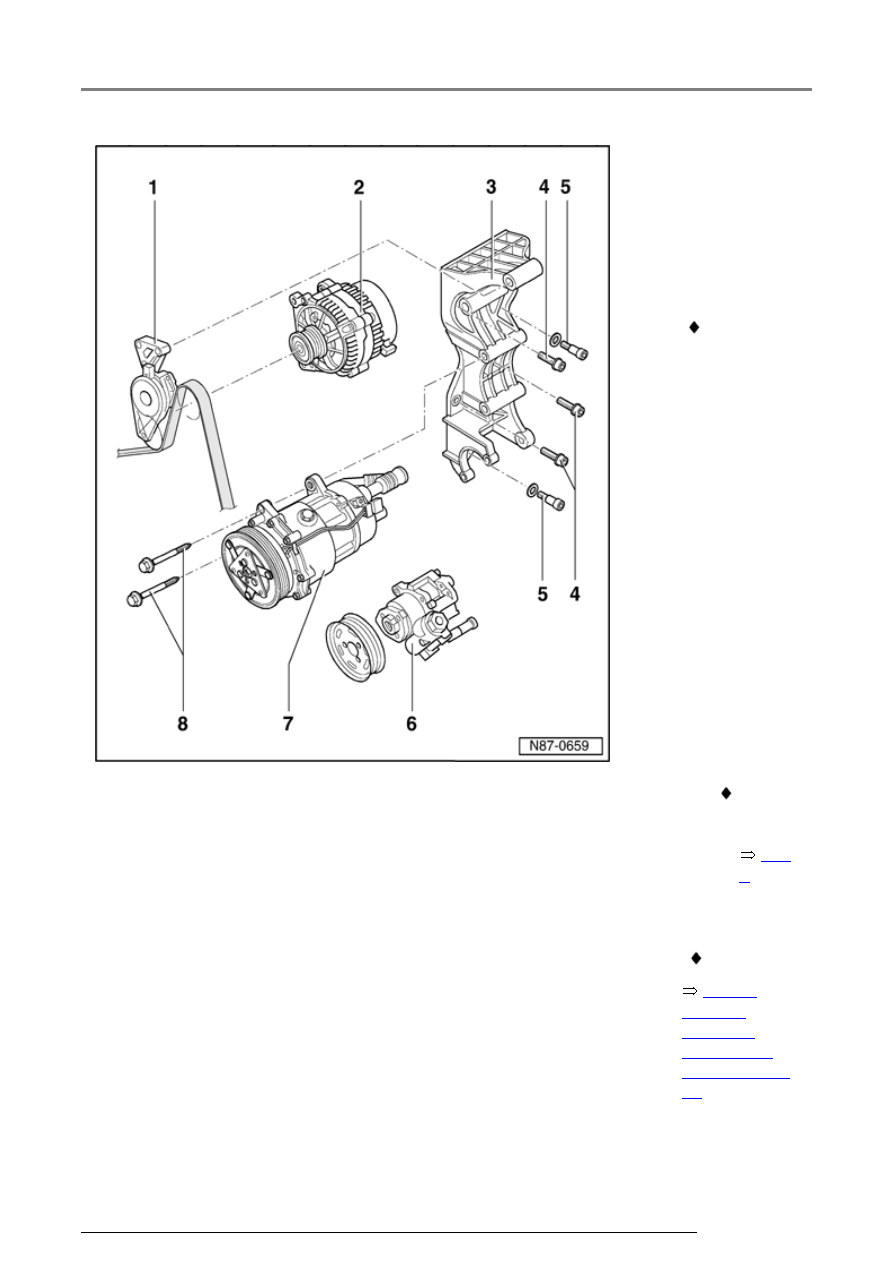

6-cylinder
engine



Special tools
and
equipment
required

Note:

The
compressor
bracket and
related
components
can be
removed and
installed
without
discharging
the refrigerant
circuit.



Repair

Manual,
Electrical
Equipment,
Repair Group
27



 Torque

wrench (5
- 50 Nm)

1 - Ribbed

belt
tensioner

 Ribbed

belt
routing



Fig.

1



2

-

Generator
(GEN)

 Removing:

Compressor bracket, removing and installing

13/2/2005
