87-88







CAUTION!







DO NOT flush R-134a refrigerant system
with R-11. R-11 is not compatible with
refrigerant R134a and PAG oil and will
cause total system contamination.





   If the compressor is not replaced after

flushing the system, fill compressor with the
correct type and quantity of refrigerant oil
specified under A/C system capacities



Page 87-141

 . Fill compressor with the total

system oil capacity.



   If the compressor is replaced, do not add

additional oil as the total amount of oil
required is already in the compressor.



   Dispose of contaminated refrigerant oil

following laws governing hazardous waste
disposal. Do not combine any refrigerant oil
with any other old oils such as engine oil or
transmission fluid.



   Follow all applicable Warnings and Cautions

when working on the A/C system



Page

87-69

 .

A/C refrigerant system

13/2/2005

87-89





A/C
refrigerant
system,
servicing

Notes:

Pressures and
temperatures,
checking



Page

 Before

carrying out
any work on
the A/C
refrigerant
system, refer
to A/C
refrigerant
system safety
measures



Page 87-69

 .

 Except where

indicated with
*, all
components
illustrated
must only be
serviced or
replaced after
discharging
refrigerant
system. Use
Kent Moore
ACR4 or
equivalent.

 O-rings used

on R-134a
systems may
be red, green,
violet or black.

 Always plug

open
refrigerant line
connections to
prevent dirt
and moisture
contamination.

A/C refrigerant system, servicing

13/2/2005

87-118



Testing with
pressure gauges



Page 87-121



Discharging



Page 87-123



Evacuating and
recharging



Page 87-129



Troubleshooting



Page 87-131



A/C refrigerant system, servicing

13/2/2005

87-90

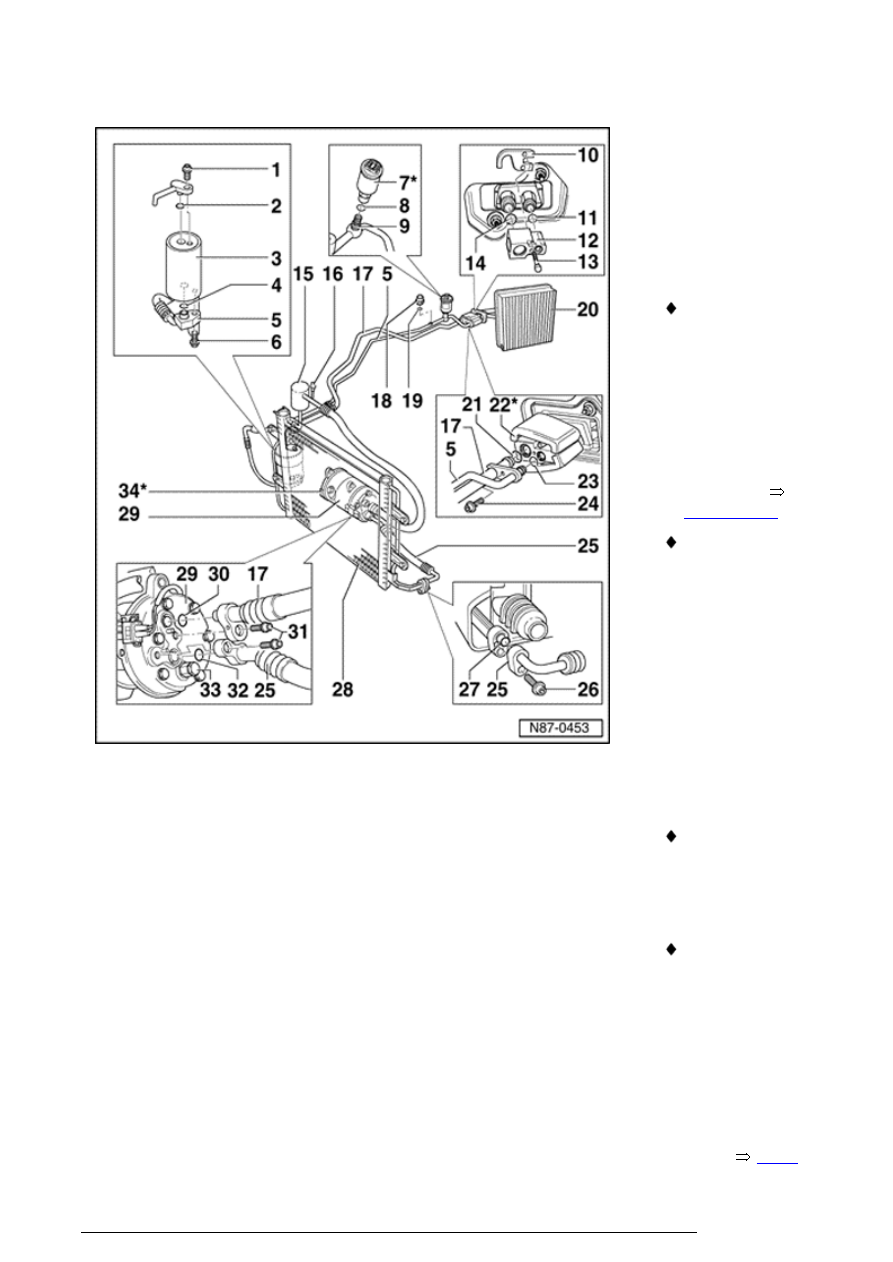

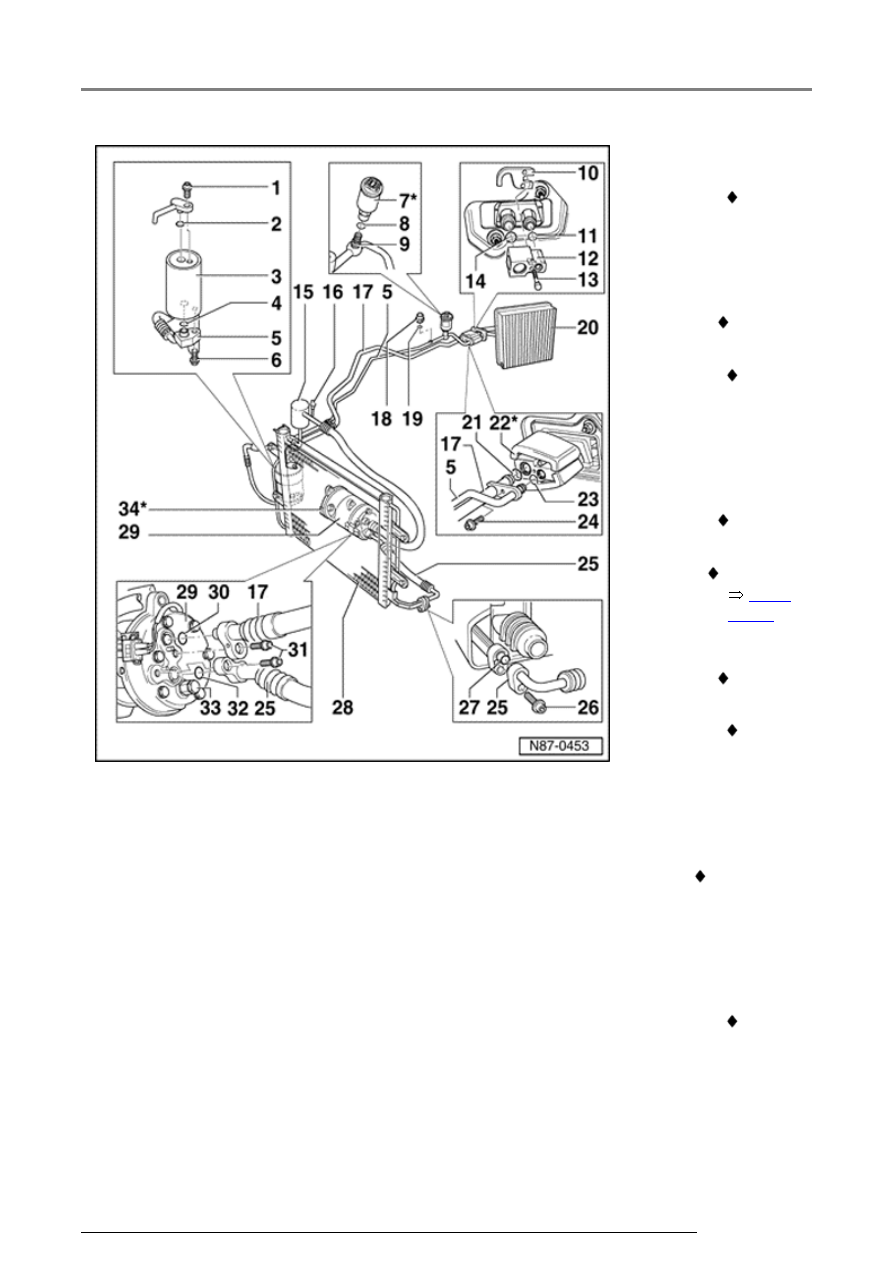

1 - Bolt

 15

Nm
(11 ft
lb)

2 - O-ring

 Always

replace

 10.8

mm;
1.8
mm

3 - Receiver

drier

 Always

replace

 Function



Page

87-81

 .

4 - O-ring

 Always

replace

 10.8

mm;
1.8
mm

5

-

Refrigerant
line

 From

receiver
drier to
expansion
valve

6 - Bolt

 15

Nm
(11 ft
lb)

A/C refrigerant system, servicing

13/2/2005
