01-304

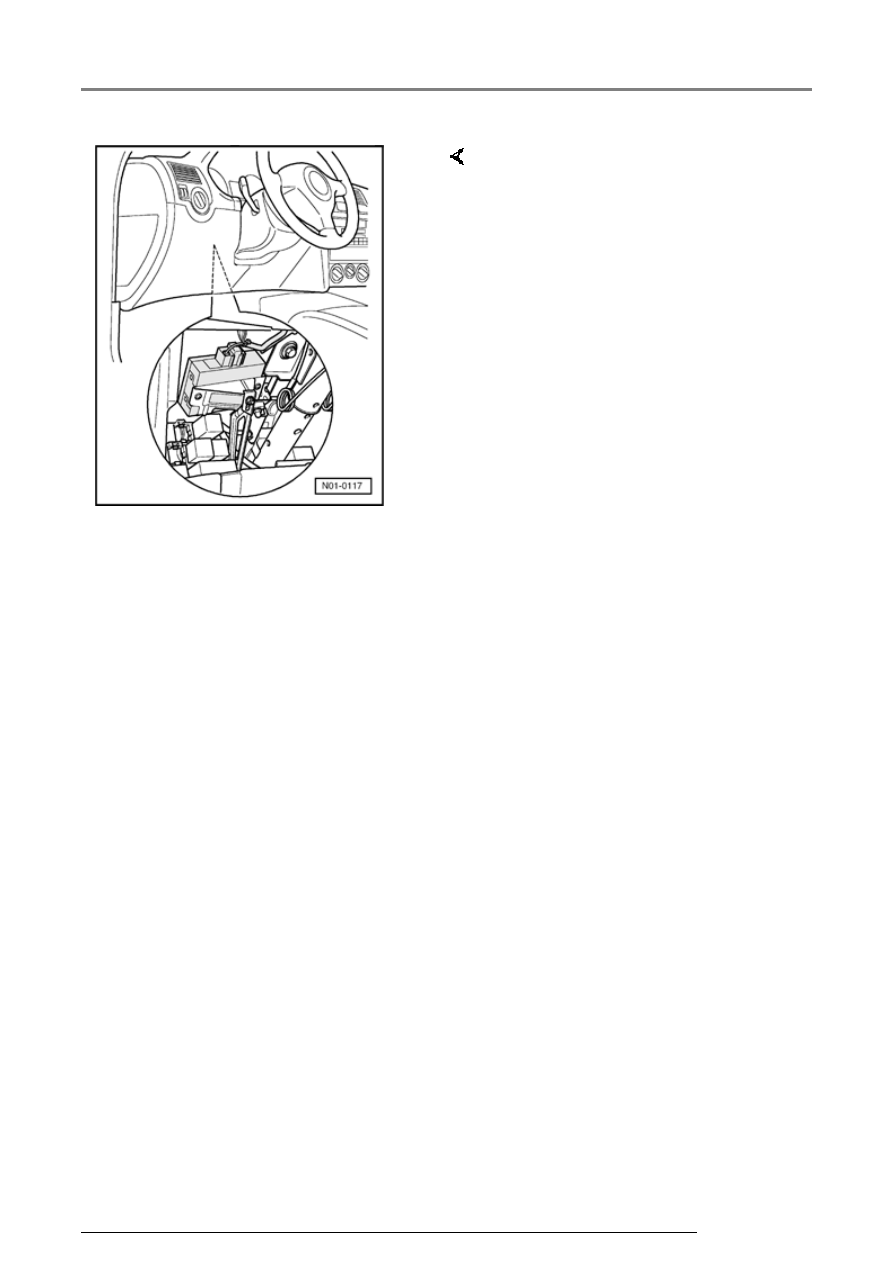

     The Central Locking Control Module

-J379- is located under the
instrument panel and is secured by a
bracket to the steering column. It is
equipped with a DTC memory. The
On Board Diagnostic (OBD)
connection is located under the
driver's knee bar to left of the
steering wheel.

The control module detects
malfunctions in the central locking
system and stores them in a
permanent memory.

To commence troubleshooting,
initiate self-diagnosis and retrieve
the stored information with the V.A.G
1551 scan tool.

V.A.G 1552 System tester may also
be used.

The malfunction information
displayed is used to refer to a DTC
table with notes on the possible
causes for directed repair
measures.

Malfunctions which can be attributed
to a temporary open circuit in the
wiring or a loose contact, will also be
stored. These malfunctions will be
displayed as sporadic DTCs "SP".

Central locking system (vehicles without power windows), On Board Diagnostic (O...

13/2/2005

01-305





   Determining the items which have

possibly triggered the anti-theft alarm
system



   The breakdown of the display content

illustrated on



Page 01-368

 for the display

group number 10 gives information as to
which component triggered the alarm system
last, and can therefore help the
troubleshooting/rectification.



   This "DTC memory" cannot be erased.



   Only statistical malfunctions are considered:





 Central locking inoperative





 Mirror positioning motor inoperative





 Electric window positioning motor

inoperative





 CAN communication inoperative



   Note:



   Before changing a component erase DTC

memory, perform functional checks and
check DTC memory again.

Central locking system (vehicles without power windows), On Board Diagnostic (O...

13/2/2005

01-306







System active indicator





   The optical central locking system active

indicator is via an additional LED in the
upper part of the driver's door inner trim.
The LED flashes for a period of time and
then goes out.



   When the LED is activated it will differentiate

between the following functions:





 Central locking using SAFE system

(lock once) LED activation then 50
milliseconds on and 950 milliseconds
off, when the safe condition is obtained.





 Central locking not using SAFE system

(lock twice) LED goes out.



   The anti-theft alarm system (ATA) is not

always displayed.

Central locking system (vehicles without power windows), On Board Diagnostic (O...

13/2/2005

01-307







Convenience system, initiating On
Board Diagnostic (OBD)





   Test prerequisites:





 Voltage supply and fuses for the respective

system OK.





 To initiate the On Board Diagnostic (OBD) the

ignition must be switched on "Terminal 15 on".



   Note:





 If the display remains blank, check V.A.G 1551

voltage supply according to wiring diagram.





 Electrical Wiring Diagrams, Troubleshooting &

Component Locations





 Additional operating information can be printed

out depending on the program by pressing the
HELP button of V.A.G 1551.





 The

button is used for advancing the

program sequence.





 The PRINT button is used for switching on the

printer (warning lamp in button lights up).





 Connecting scan tool



Page 01-3







-  Switch on ignition.





-  Switch on printer with Print button (warning lamp

in button lights up).

Central locking system (vehicles without power windows), On Board Diagnostic (O...

13/2/2005
