Volkswagen Golf / Golf GTI / Jetta. Manual - part 801

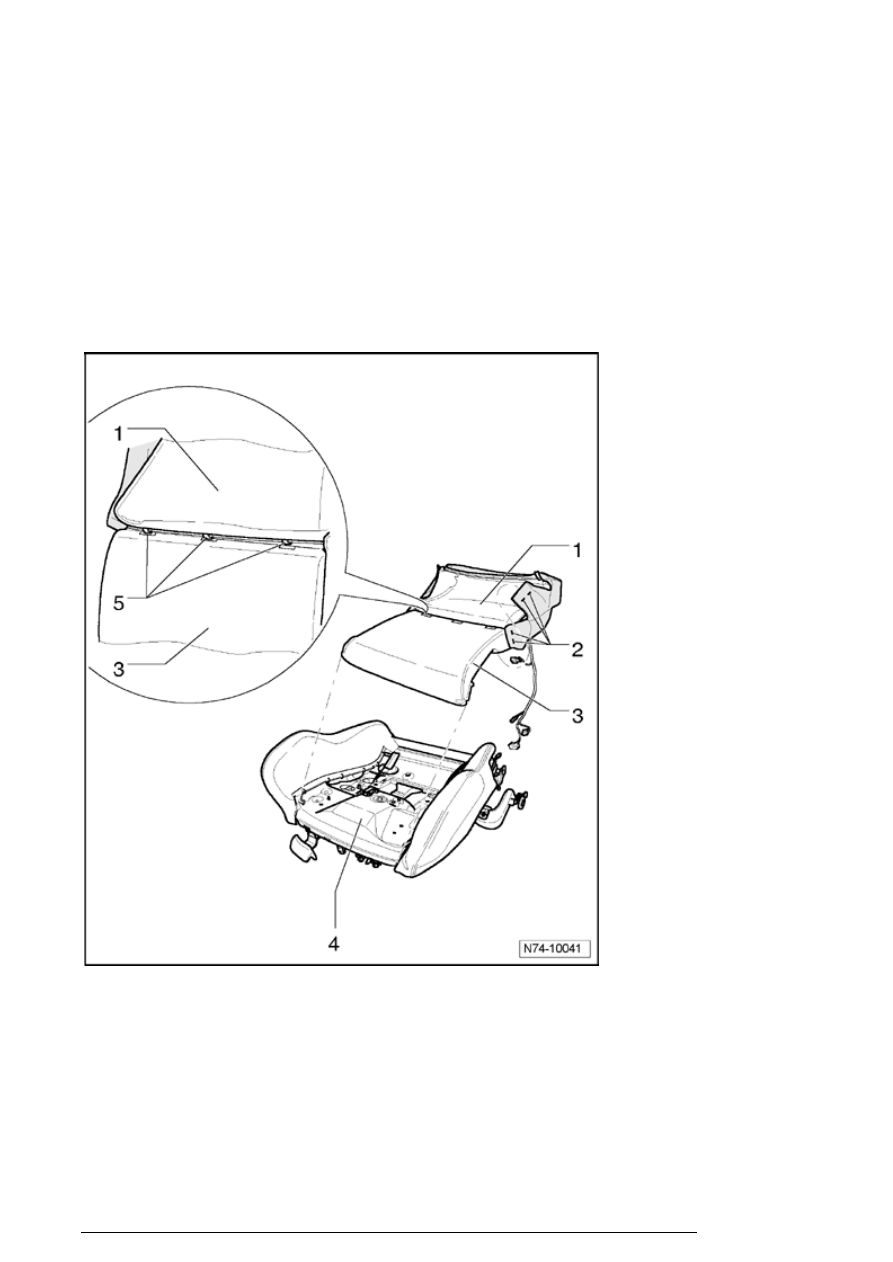

- Remove cover - 1 - with cushion - 3 -
from seat frame - 4 - .

- On underside of cushion, remove
staples - 2 - .

- Roll up cover until cushion wire can be
reached.

- Using a small screwdriver, unclip
cushion wire for cover out of frame - 5 - in
cushion.

- Remove cover from cushion.

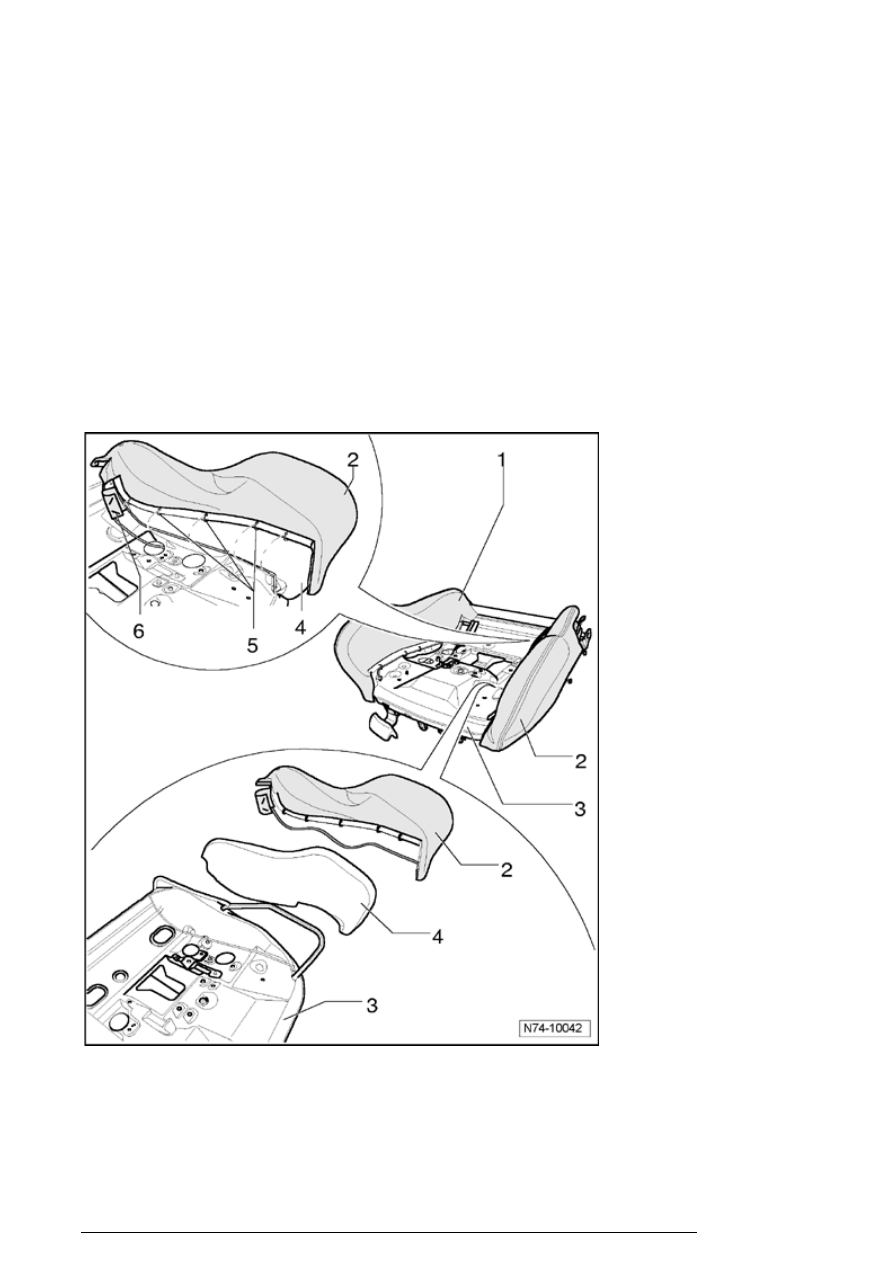

- On inner side of left seat bolster, remove
staples - 6 - .

- Cut through all cushion clips - 5 - .

Note:

Front seat cushion and cover

13/2/2005



n

Cushion clips - 5 - are destroyed
upon removing, y must be replaced
during installation.



- Carefully remove seat bolster cover - 2 -
from cushion - 4 - .

- Carefully pull seat bolster cushion - 4 -
out of seat frame - 3 - .

Note:

n

same instructions apply to right seat
bolster cover - 1 - and
corresponding cushion.



Installing



- Installation is reverse of removal.

Front seat cushion and cover

13/2/2005



Front backrest cover and upholstery,
removing and installing



Note:

n

Slight changes may have to be made to removal and
installation procedures, depending upon equipment
installed in vehicle.



Removing



- Remove headrest.

- Remove seat



72-1, Front seats, removing and

installing

 .

- Remove backrest



72-1, Front backrest, removing and

installing

 .

- Unclip trim on rear side at bottom and
unhook upward.

Front seat cushion and cover

13/2/2005

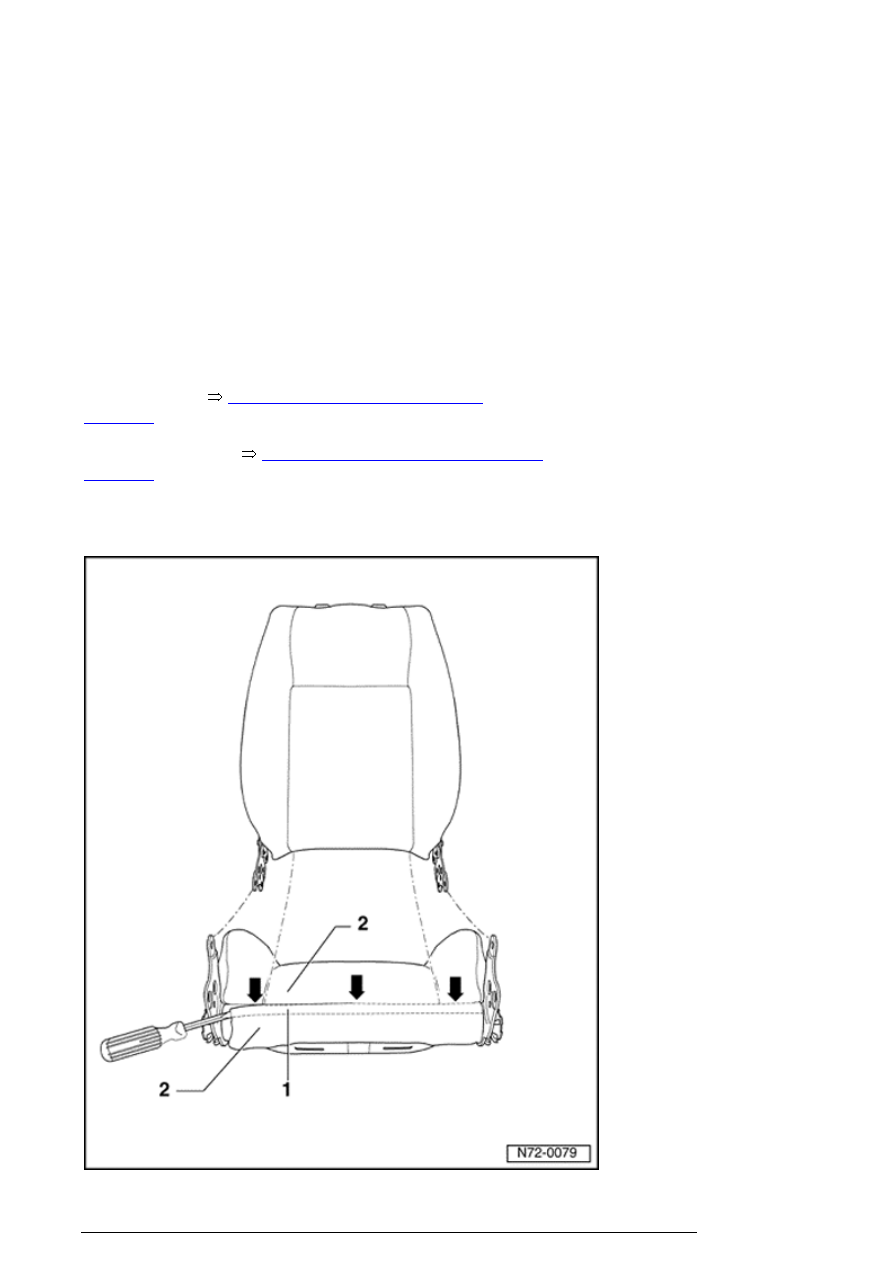

- Separate beading strip - 1 - for cover - 2
- using a screwdriver - arrows - .

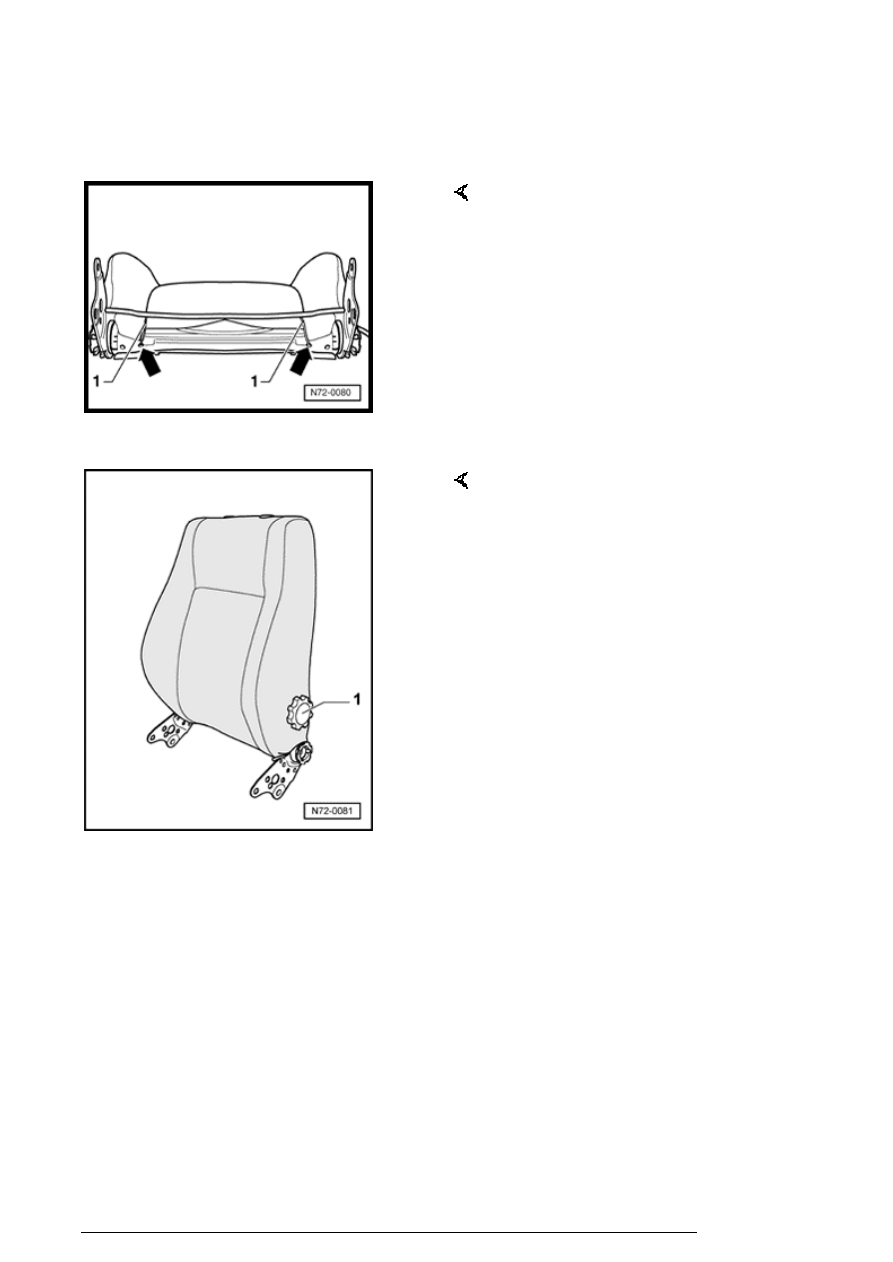

- Unhook tension wire - 1 - - arrows - .

- Remove adjusting knob - 1 - .

- Pull up cover - 1 - and remove from
tensioning frame - 2 - - arrows - .

- Pull cover - 1 - upward over cushion - 3 -
and headrest guides.

- Disconnect harness connector - 4 - for
backrest heater.

- Remove cushion - 3 - from backrest
frame - 5 - .

Note:

n

Upholstery - 3 - is secured to lumbar

Front seat cushion and cover

13/2/2005
