Volkswagen Golf / Golf GTI / Jetta. Manual - part 772

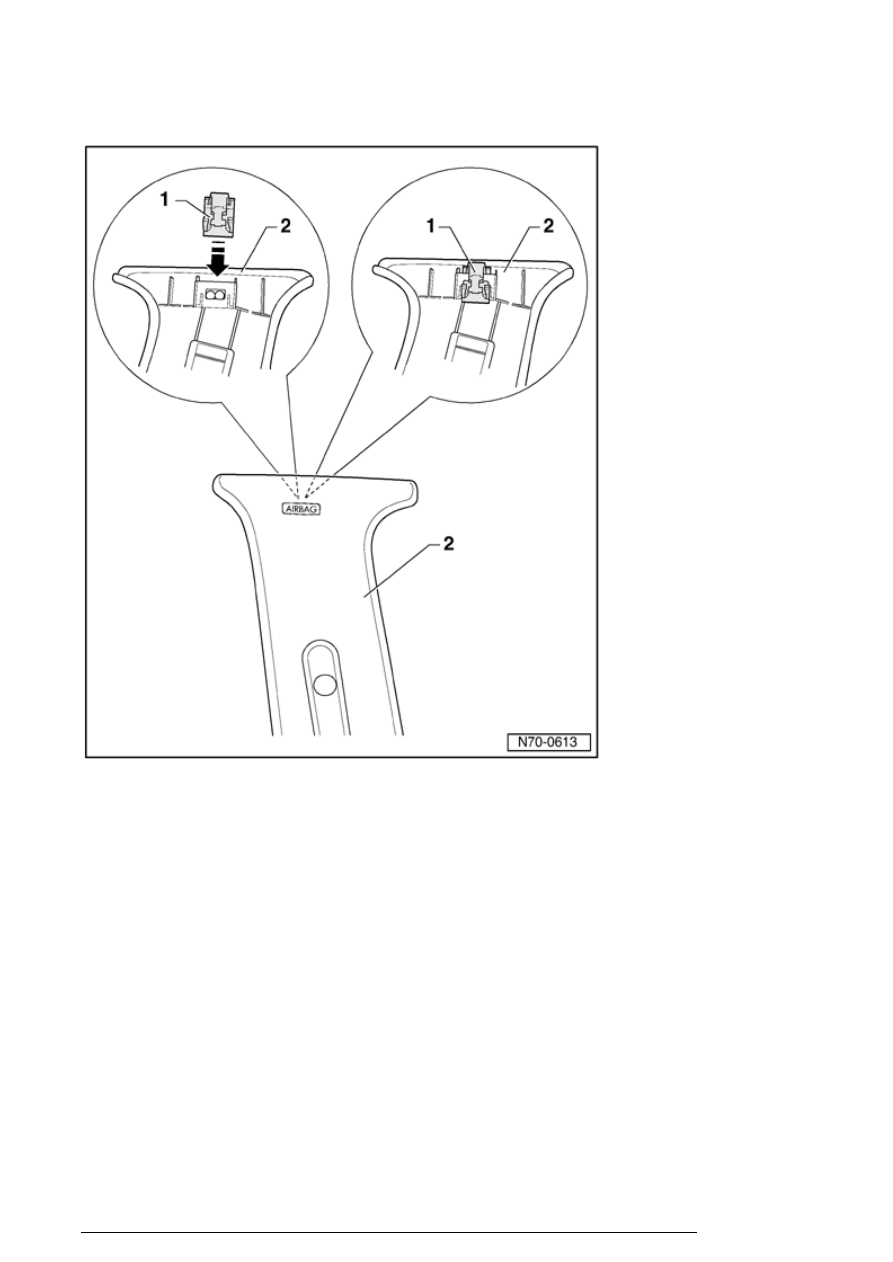

- Insert steel clip - 1 - in C-pillar trim - 2 -
in direction of - arrow - .

Note:

n

upper section of trim panel must be
fixed with steel clip - 5 - , until it
engages audibly.



n

Before installing trim, check clips - 4
- for damage and replace if
necessary.



n

Avoid damage due to striking!

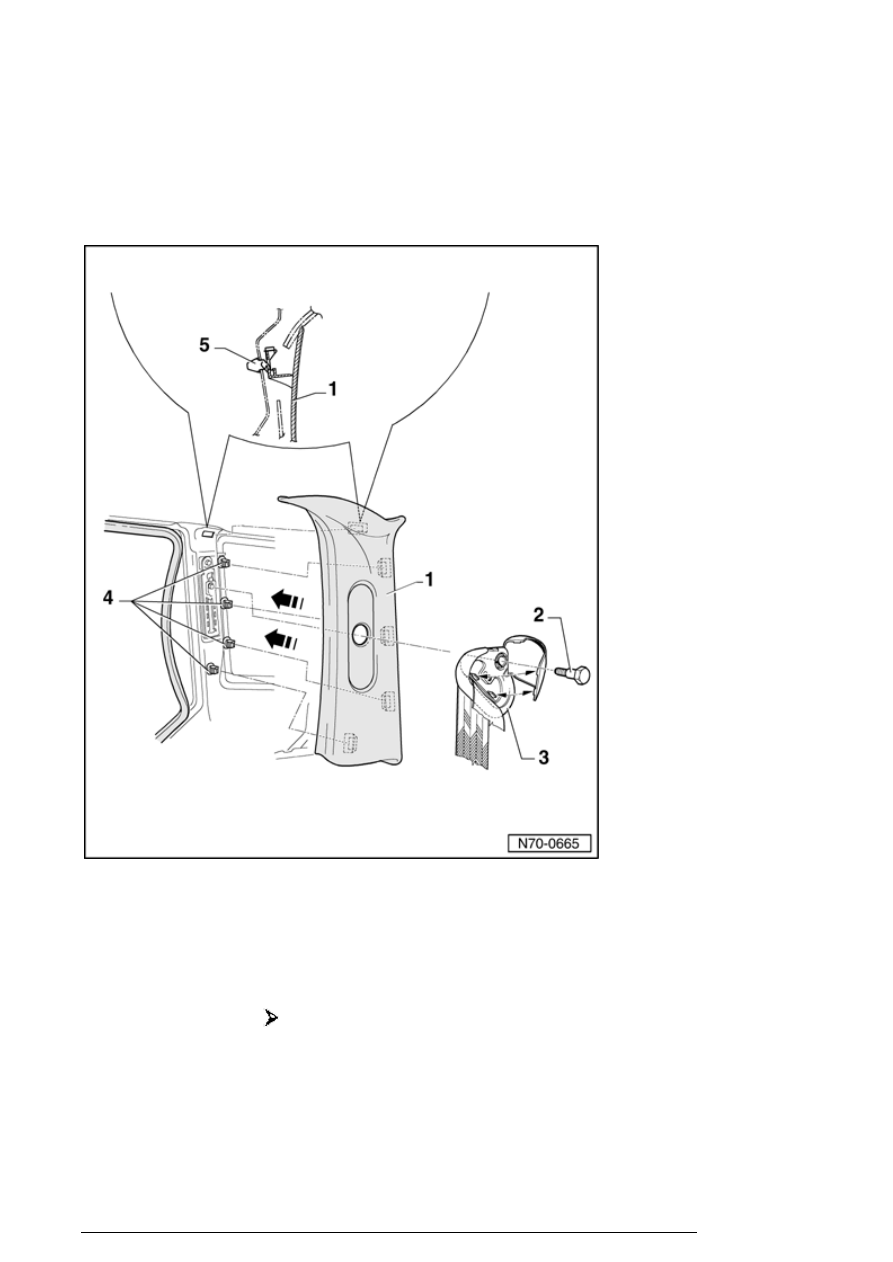

- Clip trim - 1 - to C-pillar.

Pillar and side trim

13/2/2005



- Bolt belt relay - 3 - with bolt - 2 - (40 Nm)
to C-pillar.

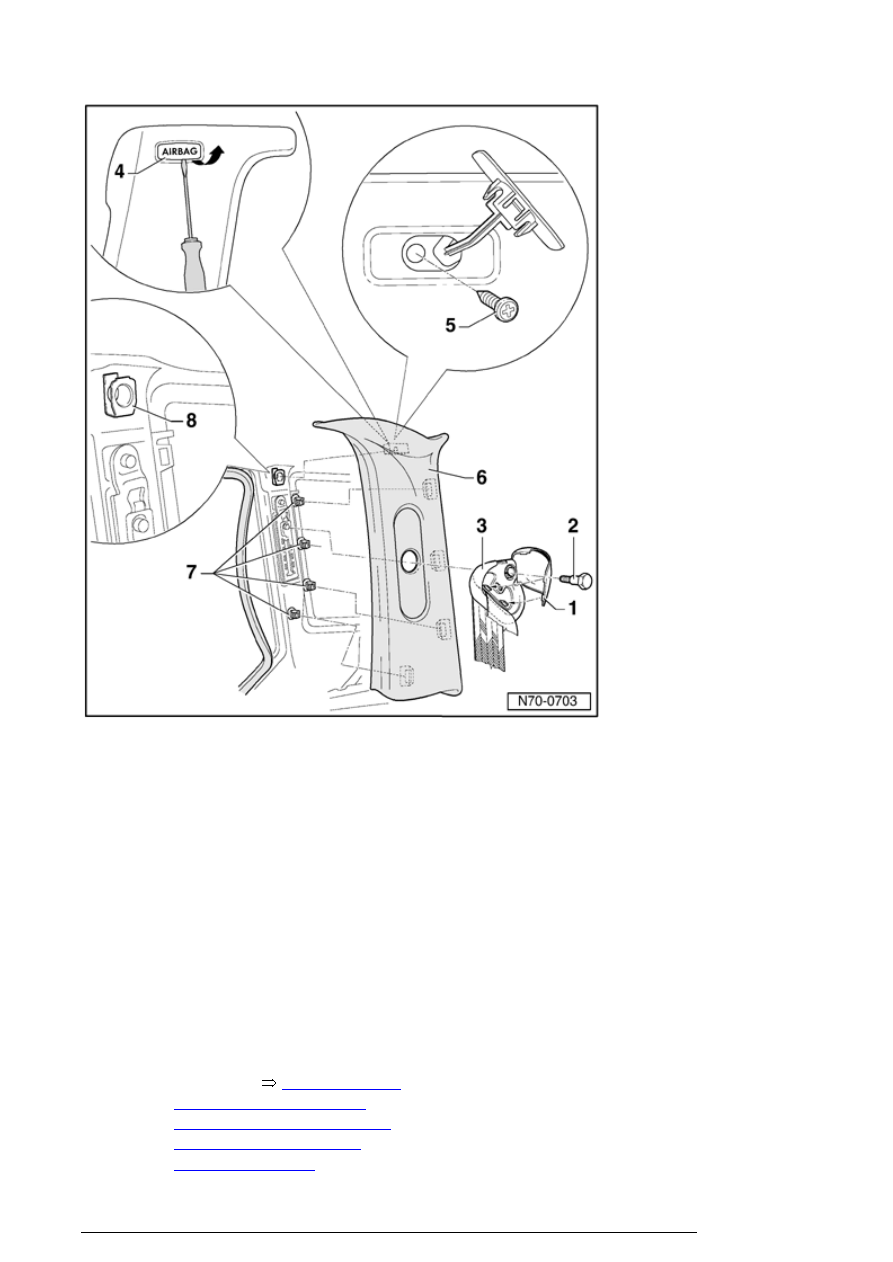

Upper C-pillar trim, assembly overview (Golf
wagon/Jetta wagon with side curtain
protection 05.01   )

Pillar and side trim

13/2/2005



1. Cover cap

2. Bolt

¡

40 Nm



3. Belt relay

4. Emblem, airbag

5. Bolt

¡

2 Nm



6. Upper C-pillar trim

¡

Removing



70-3, Upper C-

pillar trim, removing and
installing (Golf wagon/Jetta
wagon with side curtain
protection 05.01 )



Pillar and side trim

13/2/2005



7. Clips

8. Clip

Upper C-pillar trim, removing and installing
(Golf wagon/Jetta wagon with side curtain
protection 05.01   )

Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing



- Pry off cap - 1 - .

- Remove bolt - 2 - (40 Nm) and remove
belt relay - 3 - .

- Unclip emblem, airbag - 4 - using a small
screwdriver.

- Remove bolt - 5 - (2 Nm).
