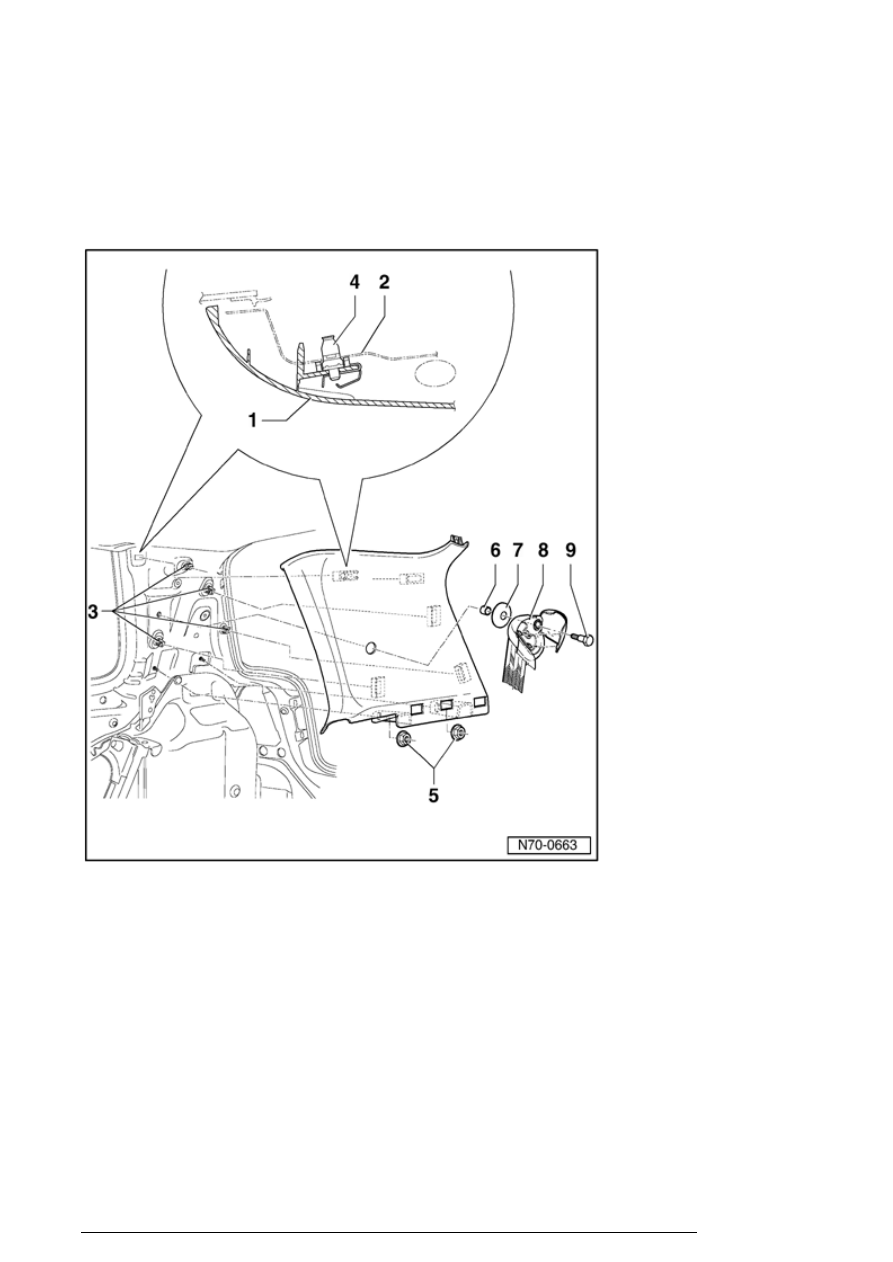

Volkswagen Golf / Golf GTI / Jetta. Manual - part 768



- Bolt spacer sleeve - 6 - , tension disc - 7
- and belt relay - 8 - with hex bolt - 9 - (40
Nm) to C-pillar.

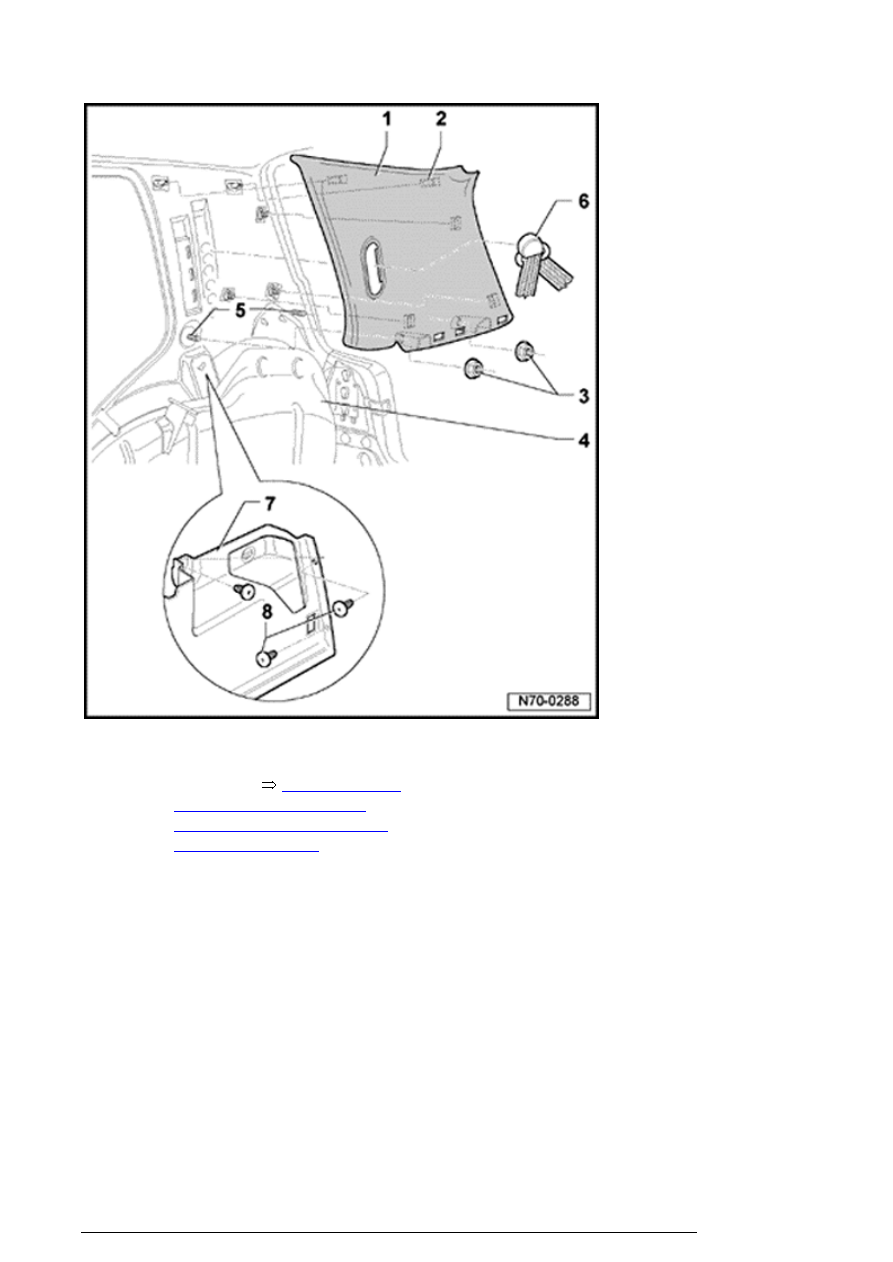

Upper C-pillar trim, assembly overview (Golf
without side curtain protection)



Pillar and side trim

13/2/2005



1. Upper C-pillar trim

¡

Removing



70-3, Upper C-

pillar trim, removing and
installing (Golf without side
curtain protection)





2. Securing clips

¡

Qty. 5



3. Speed nuts

4. Wheelhousing

5. Studs

¡

Qty. 2



6. Belt relay

Pillar and side trim

13/2/2005

7. Lower trim

8. Plugs

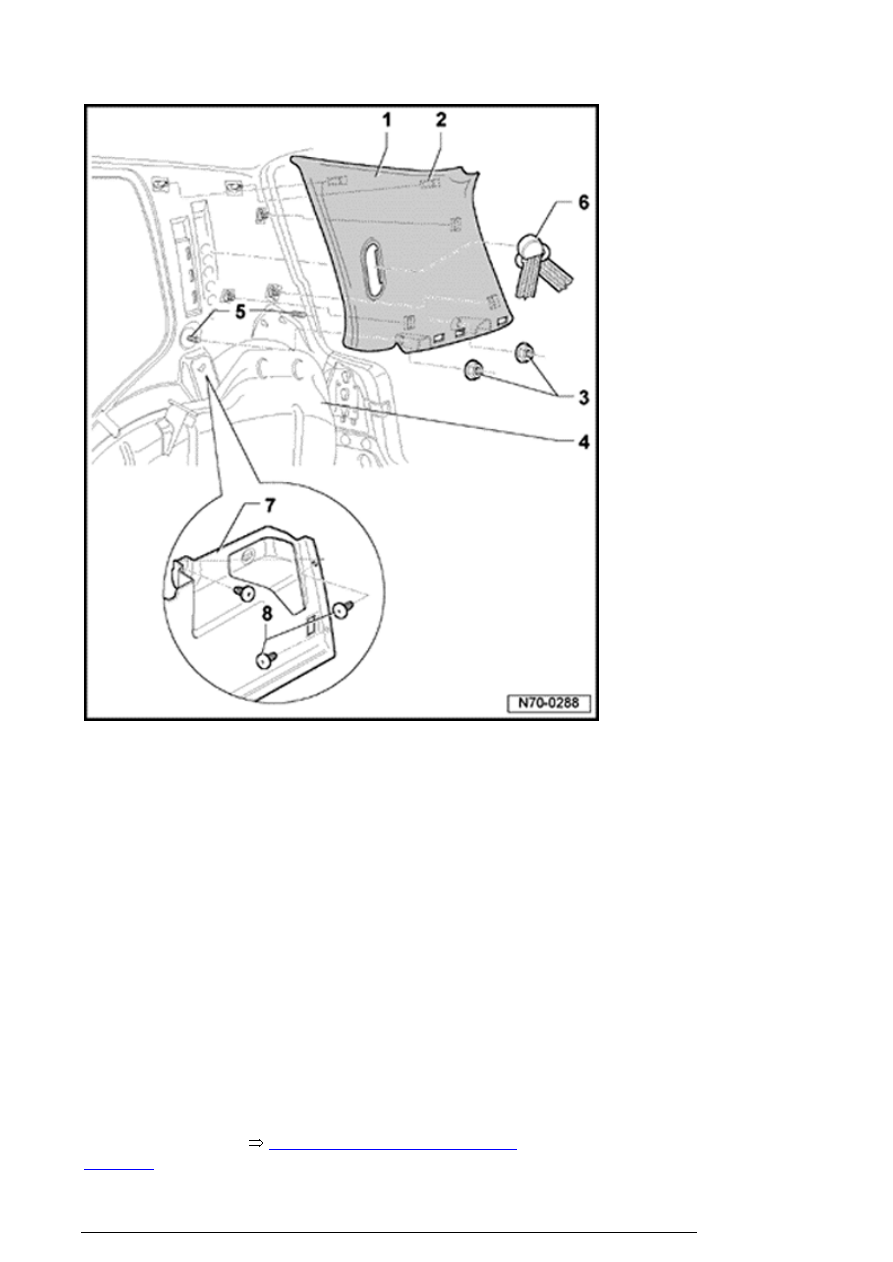

Upper C-pillar trim, removing and installing
(Golf without side curtain protection)



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing



- Remove support, luggage compartment cover



70-4,

Luggage compartment cover support, removing and
installing (Golf)

 .

- Remove roof end strip



70-6, Roof end strip, removing

and installing (Golf)

 .

- Unclip plugs - 8 - from C-pillar.

- Remove trim - 1 - from C-pillar at top.

- Remove speed nuts - 3 - from both studs
- 5 - .

Note:

n

two speed nuts - 3 - are hidden
between body flange of wheel
housing - 4 - and C-pillar trim - 1 - .



Pillar and side trim

13/2/2005



- Unclip trim - 1 - from C-pillar.

Installing



- Installation is reverse of removal.

Upper C-pillar trim, removing and installing
(Jetta with side curtain protection )



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing



- Remove rear shelf



70-3, Rear shelf, removing and

installing

 .
