7. B-pillar

8. Mounting clip

9. Steel Clip

Upper B-pillar trim, removing and installing
(Vehicles with side curtain protection 05.01

 )

Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.

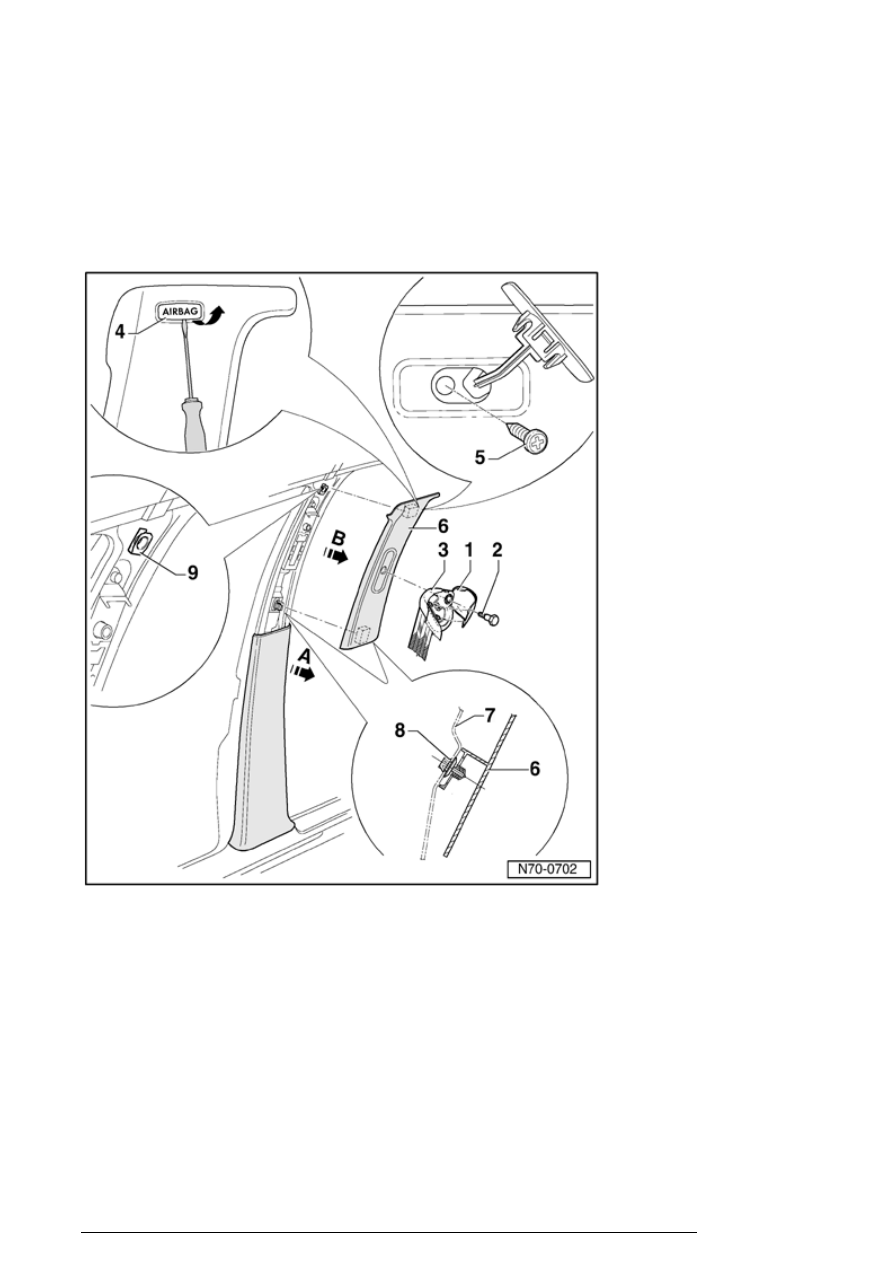

Removing



- Remove cap - 1 - .

- Remove bolt - 2 - (40 Nm) and remove
belt relay - 3 - .

- Unclip emblem, airbag - 4 - using a small
screwdriver.

- Remove bolt - 5 - (2 Nm).

- Loosen lower B-pillar trim in upper area  -
arrow A - .

Pillar and side trim

13/2/2005

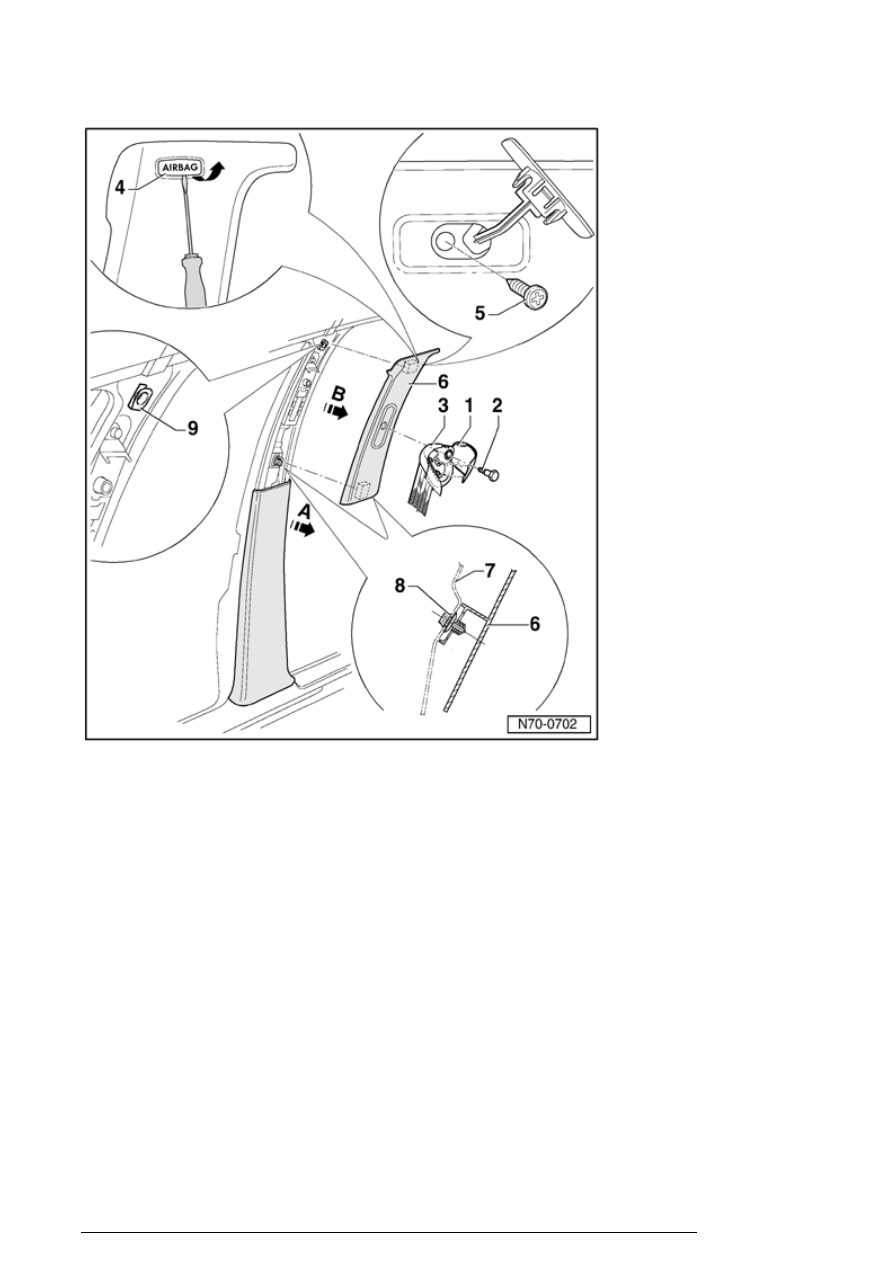

- Loosen B-pillar trim - 6 - first at sides, n
in center of B-pillar - 7 - - arrowB - .

Installing



Pillar and side trim

13/2/2005



Installation is reverse of removal.

Note:

n

For safety, steel clips and upper B-
pillar trim must be replaced every
time trim panel of B-pillar is removed
on a vehicle with side curtain
airbags.



n

Steel clips and upper B-pillar trim
parts can no longer be ordered
separately for vehicles with side
curtain protection

⇒ parts catalog.

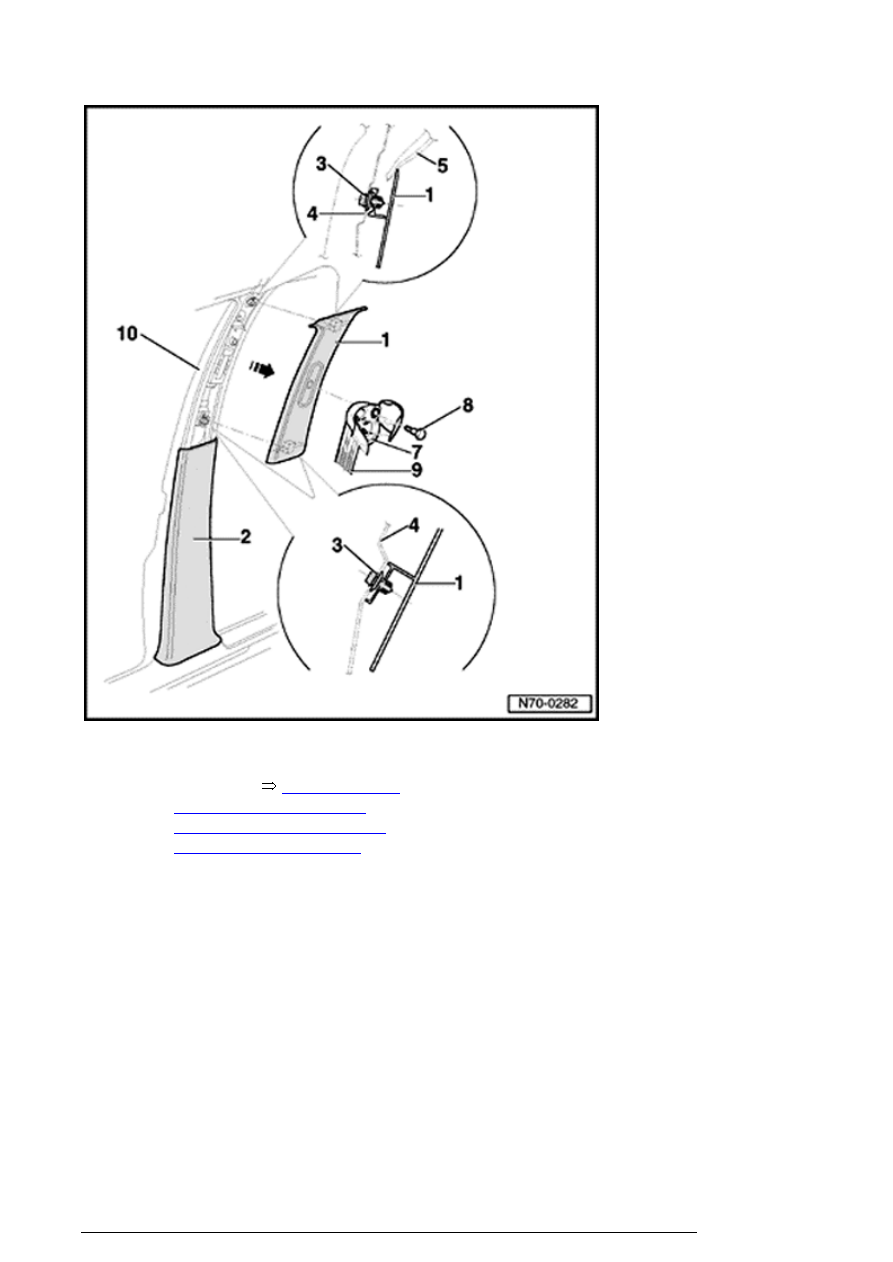

Upper B-pillar trim, assembly overview
(Vehicles without side curtain protection )



Pillar and side trim

13/2/2005



1. Upper B-pillar trim

¡

Removing



70-3, Upper B-

pillar trim, removing and
installing (Vehicles without
side curtain protection )





2. Lower B-pillar trim

3. Securing clip

4. B-pillar

5. Molded headliner

6. Cover cap

7. Belt relay

8. Bolt

¡

40 Nm

Pillar and side trim

13/2/2005
