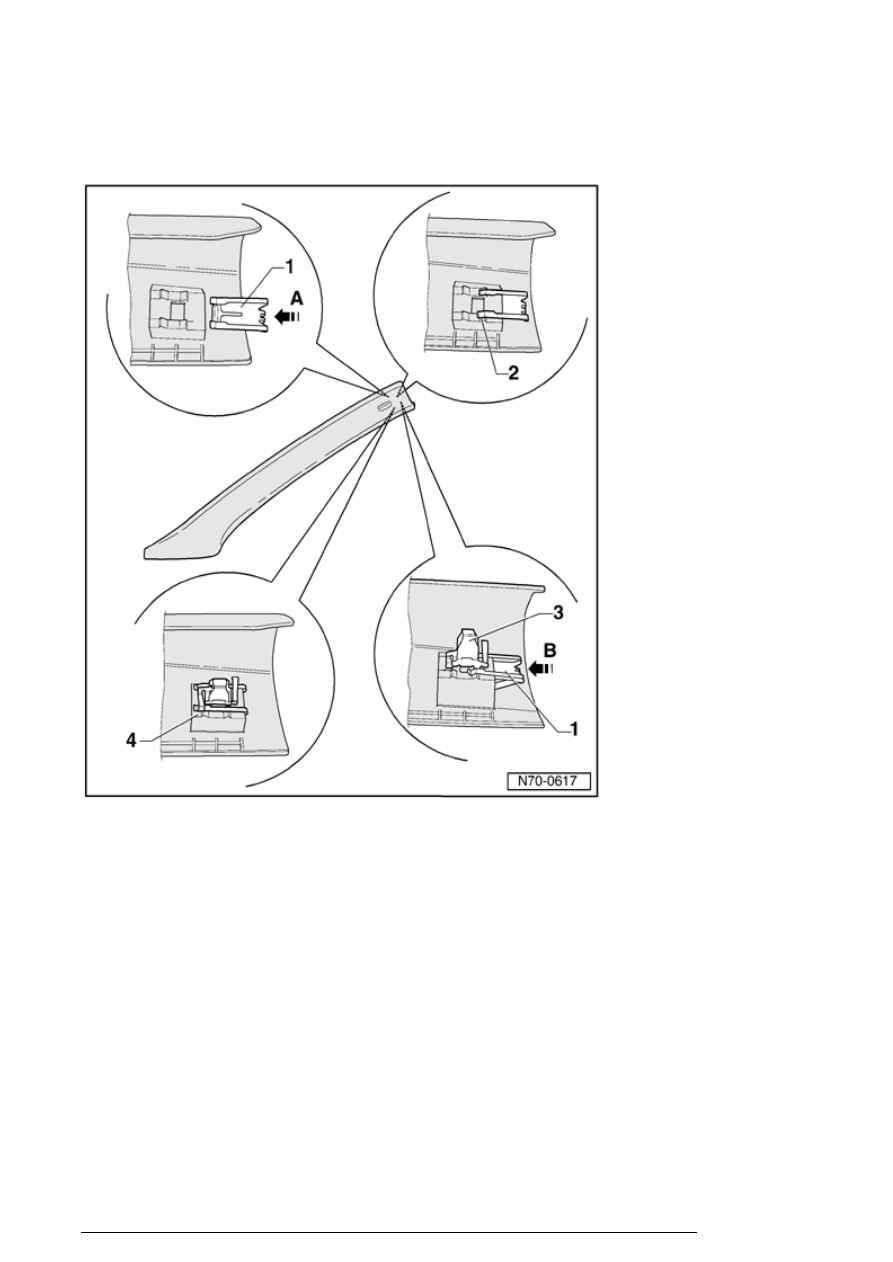

- Insert steel clip - 3 - into mount.

- Slide steel clip - 1 - in direction of -
arrowB - up to second detent - 4 - .

Note:

n

upper section of trim panel must be
fixed with steel clip - 4 - , until it
engages audibly.



n

Before installing trim, check clips - 3
- for damage and replace if
necessary.



- Clip trim - 1 - to A-pillar - 2 - .

Pillar and side trim

13/2/2005



- Install door inner seal. .

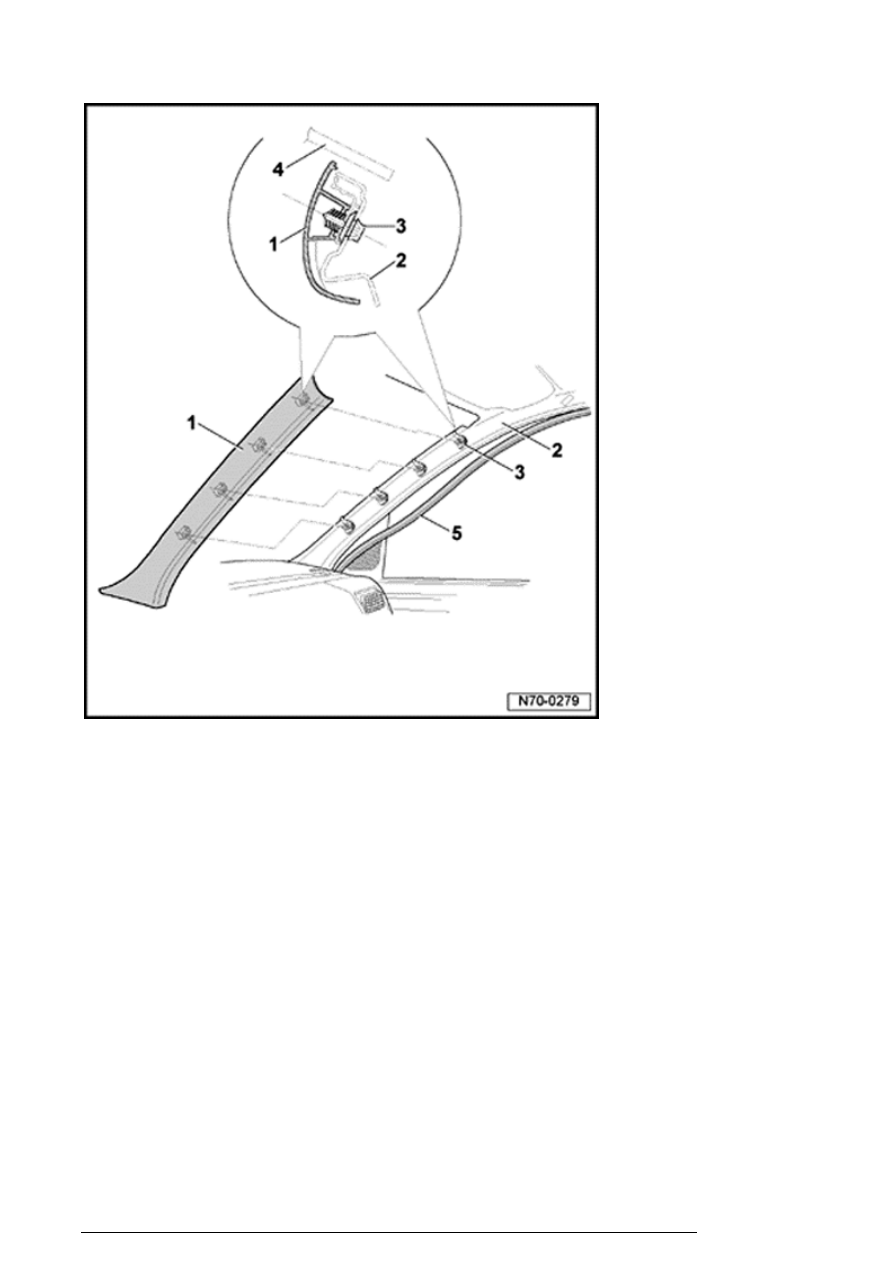

Upper A-pillar trim, removing and installing
(Vehicles without side curtain protection )



Removing



- Remove inner door seal - 5 - from A-
pillar - 2 - .

Pillar and side trim

13/2/2005



- Unclip trim - 1 - , starting at top, from A-
pillar - 2 - and remove.

Installing



- Installation is reverse of removal.

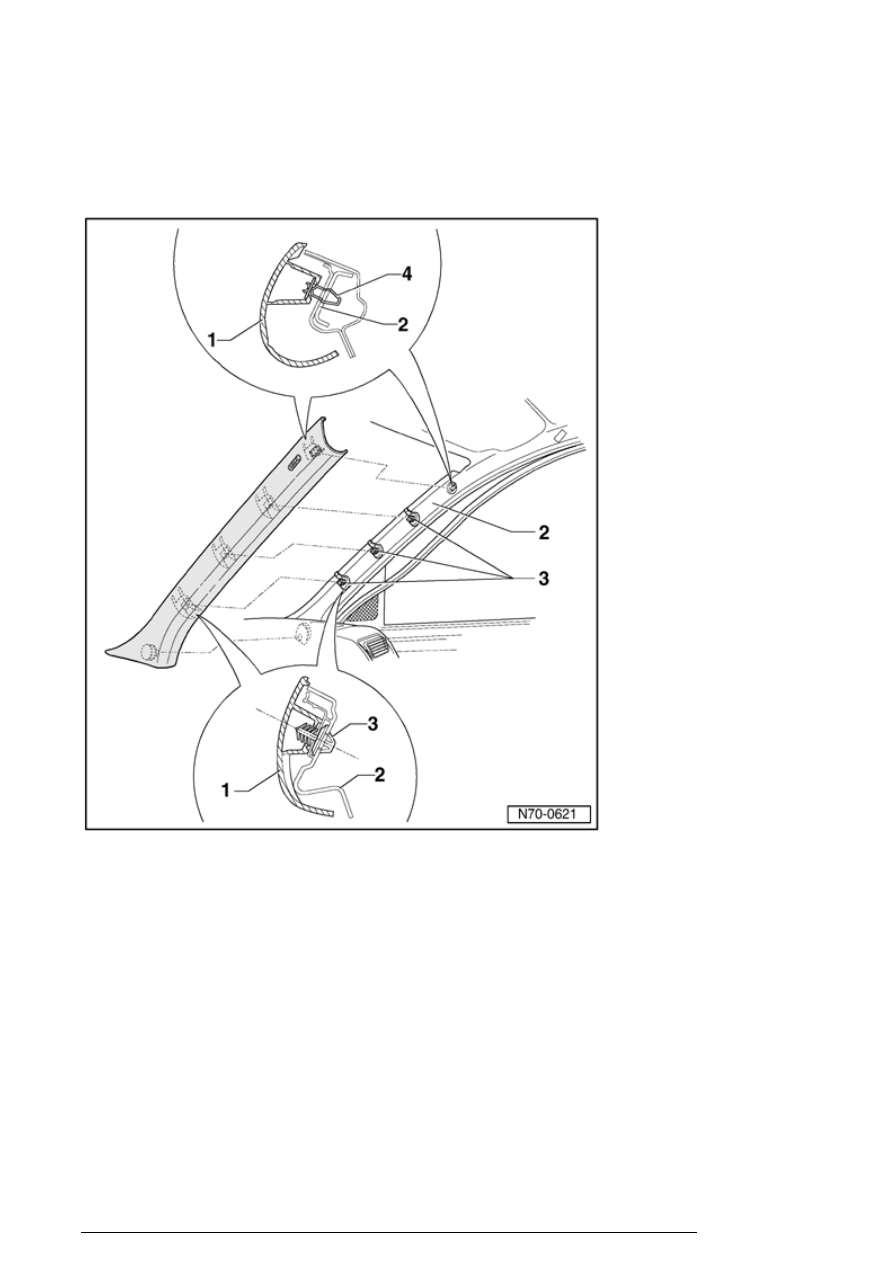

Note:

n

For safety, steel clips - 3 - and upper C-pillar trim
must be replaced every time trim panel of C-pillar is
removed on a vehicle with side curtain airbags.



n

Steel clips and upper C-pillar trim parts can no longer
be ordered separately for vehicles with side curtain
protection

⇒ parts catalog



Lower A-pillar trim, removing and installing



Pillar and side trim

13/2/2005









Removing



- Remove hood release lever






Repair Manual, Body Exterior, Repair Group 55, Front

hood



- Release cover - 1 - with clips - 2 - from instrument panel -
3 - .

- Remove cover - 1 - - arrow - .

- Remove bolts - 2 - .

- Carefully remove glove compartment - 1 - from instrument
panel - 3 - - arrow - .

Pillar and side trim

13/2/2005
