Volkswagen Golf / Golf GTI / Jetta. Manual - part 711

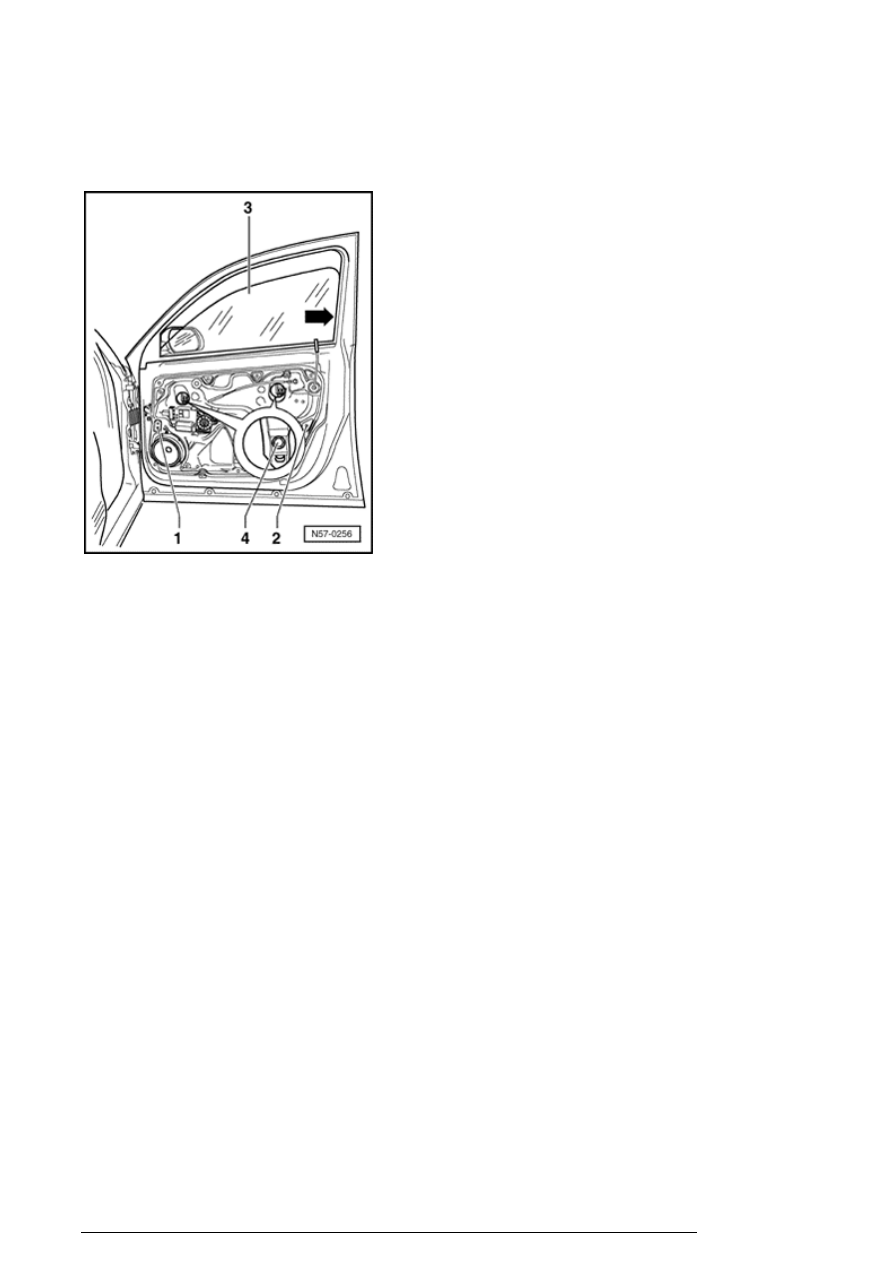

- Tighten all bolts. Tighten bolts marked - 1 - and - 2 - in
specified sequence.



Tightening torque: 8 Nm

- Remaining bolts can be tightened in any sequence.

- Insert door window - 3 - through window recess without
additional force into clamping brackets and align at rear
window guide - arrow - .

- While doing this, make sure that window stands parallel to
window guide.

- Tighten clamping brackets with bolts - 4 - .

Tightening torque: Plastic clamping brackets 9 Nm,
aluminum clamping brackets 11 Nm.


- Then, perform in reverse order of removal.

Then, perform a function load test.

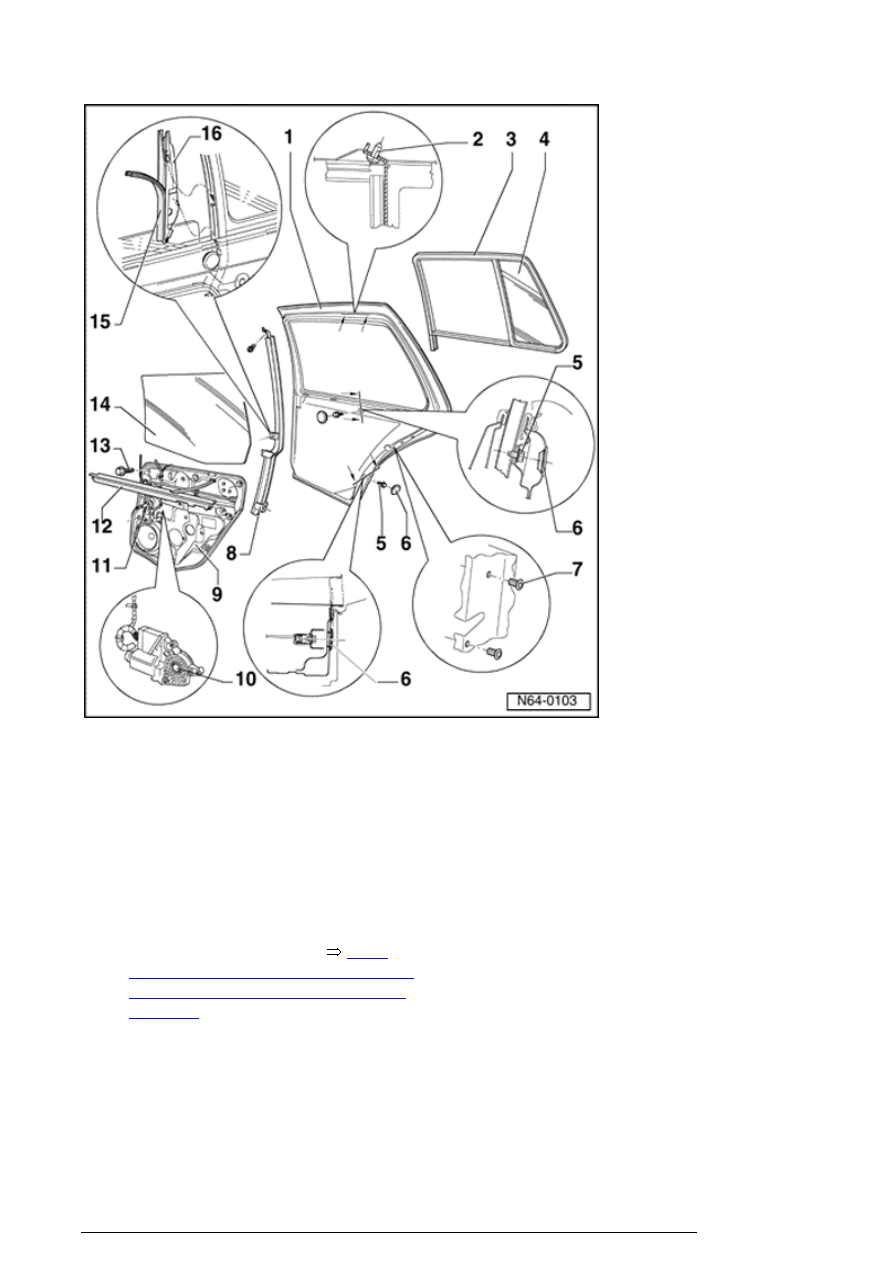

Rear door window, assembly overview



Door windows

13/2/2005



1. Door

2. Bolt

3. Outer window guide

¡

Inserted on flange



4. Quarter window

¡

Removing and installing



64-2,

Carrier assembly, rear door window
and quarter window, removing and
installing





5. Bolt

¡

10 Nm



6. Cover cap

Door windows

13/2/2005

7. Bolt

8. Center bar

9. Carrier assembly

¡

Removing and installing



64-2,

Carrier assembly, rear door window
and quarter window, removing and
installing



¡

Window regulator is a component of
carrier assembly



10. Motor for window regulator

¡

Bolted on to carrier assembly from
front

¡

Tightening torque for bolts of
window regulator motor: 3.5 Nm



11. Crank mechanism for mechanical

window regulator

¡

Bolted on to carrier assembly from
front



12. Inner window recess seal

¡

Inserted on flange



13. Bolt

¡

8 Nm



14. Door window

¡

Removing



64-2, Carrier

assembly, rear door window and
quarter window, removing and
installing





15. Window guide

¡

Fastened to filler piece



16. Spacing device

Door windows

13/2/2005

Carrier assembly, rear door window and
quarter window, removing and installing

Door window and quarter window are contained in following
description "Removing carrier assembly" .



Window regulator, door lock and loudspeaker are secured
to carrier assembly.



Window regulator is part of carrier assembly delivery
casing and cannot be replaced individually.



Carrier assembly can only be removed when door window
is removed from window regulator. For this purpose, door
window must be driven down to height of installation hole in
carrier assembly and spreader pins must be removed.



If it is not possible to drive down door window by electrical
window regulator, first exact cause of malfunction must be
determined.

To do so, using Scan Tool (ST) V.A.G1551 , check DTC
Memory of comfort system (address word 46)




.



Repair Manual, Body On Board Diagnostic (OBD),

Repair Group 01, Check DTC Memory





If there is an electrical fault via window regulator motor, this
can be removed from carrier assembly.

Removing



- Removing rear door trim




.



Repair Manual, Body Interior, Repair Group 70, Door

trim



- Removing and installing lock cylinder housing



57-1,

Lock cylinder housing, removing and installing

 .
