Volkswagen Golf / Golf GTI / Jetta. Manual - part 648

53-82





53 80 55 52
Spare wheel
well, partial
replacement
(Golf)

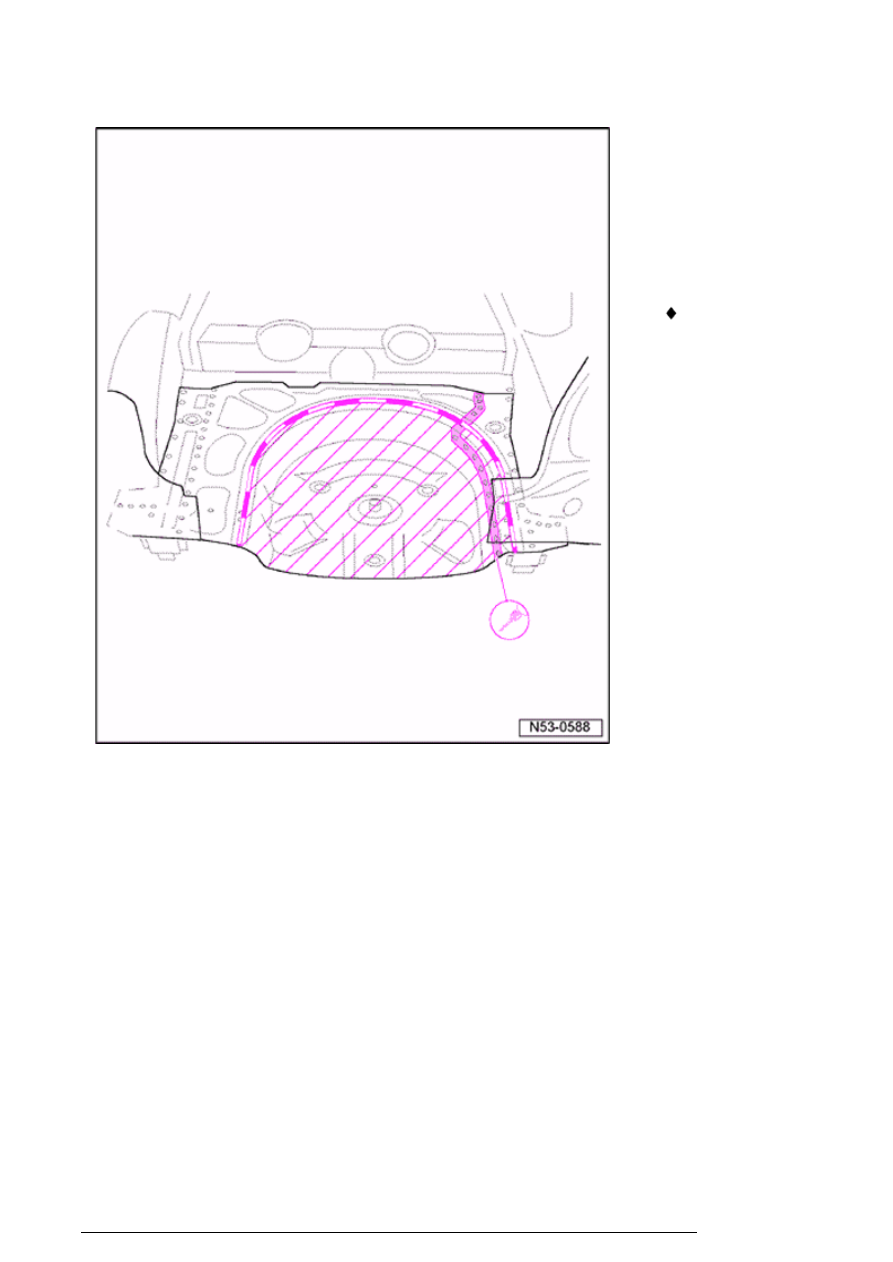

Cutting location

Note:

Make separating
cut so body side
can be offset

 Rear cross

panel carrier
removed

-  Drill out forward

original joint to
floor panel.

-  Separate original

joint.

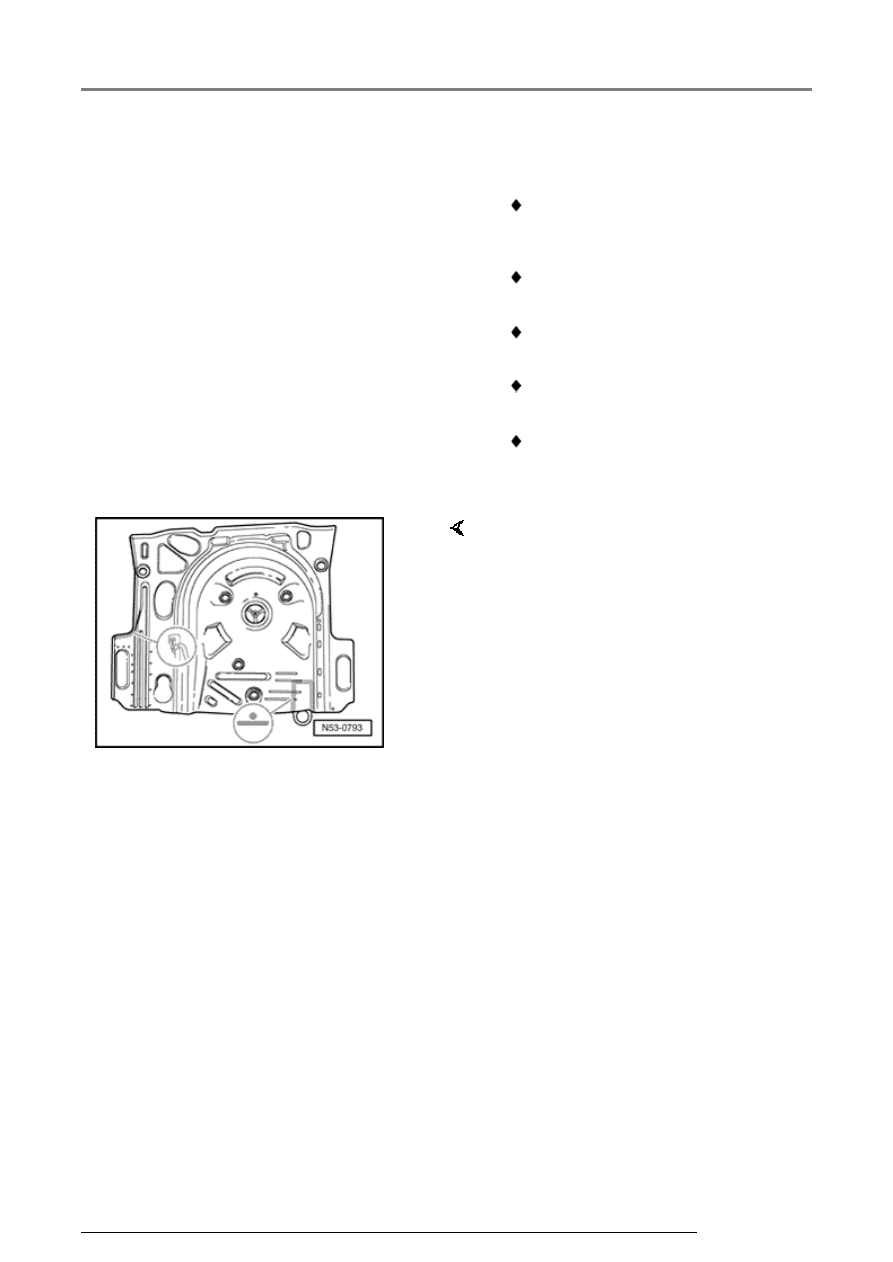

53 80 55 52 Spare wheel well, partial replacement (Golf)

13/2/2005

53-83







Replacement part





 Spare tire wheel well -

Designation: Floor plate





Preparing new part



Welding in place

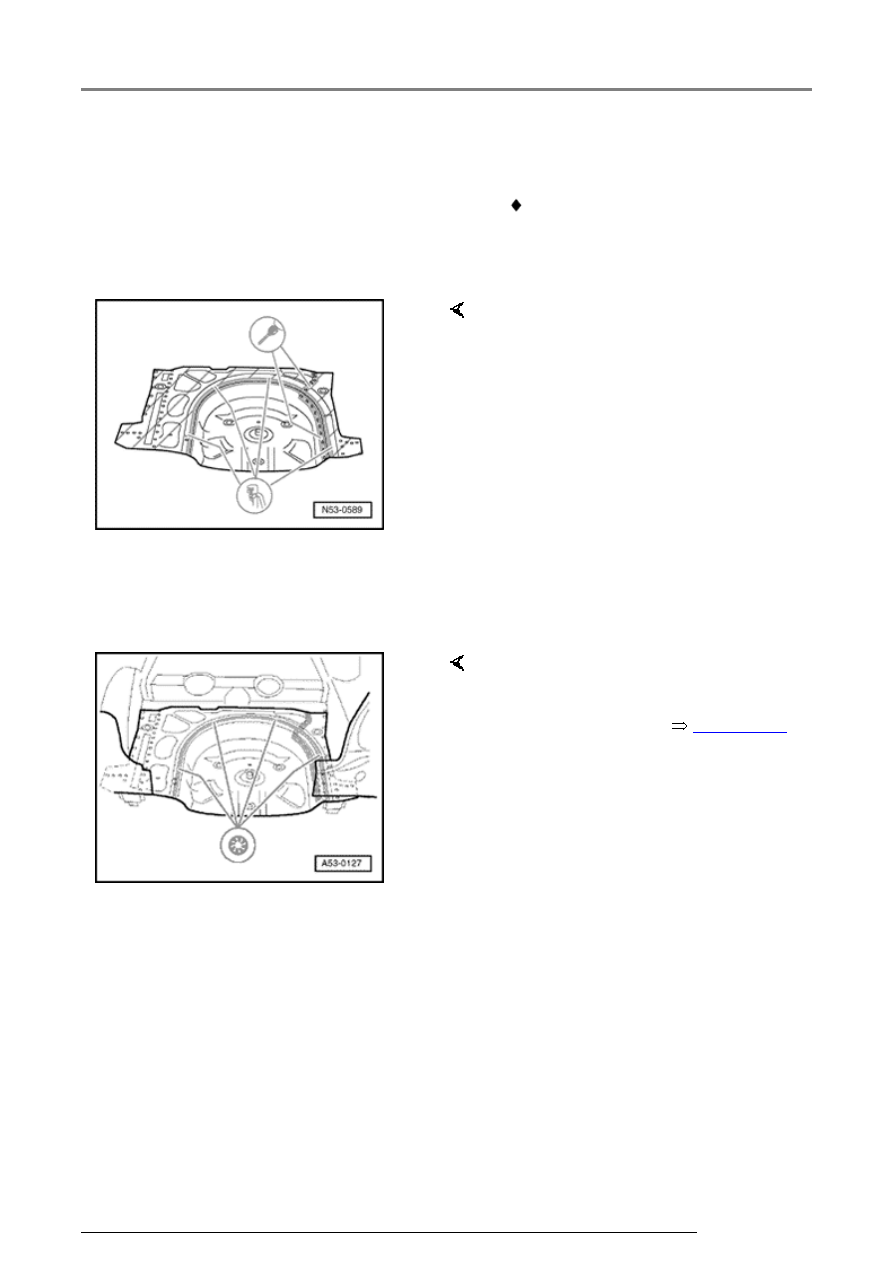

-  Transfer separation lines to new

part and cut out high lighted area.

-  Drill holes for welding, SG-plug

weld 7 mm dia. (0.27 in.)

-  Hole spacing approx. 20 mm

(0.78 in.)

-  Offset body side

-  Install and secure new part with

vehicle on wheels or fixture.

-  Check gaps/mating lines.



Note:

Secure new vehicle information label
in spare tire wheel well after paint
work is completed.

-  Weld new part, SG-plug weld

seam.

-  Weld cross panel,



Page 53-22



53 80 55 52 Spare wheel well, partial replacement (Golf)

13/2/2005

53-84





53 80 55 50
Spare
wheel well,
replacing
(Jetta)

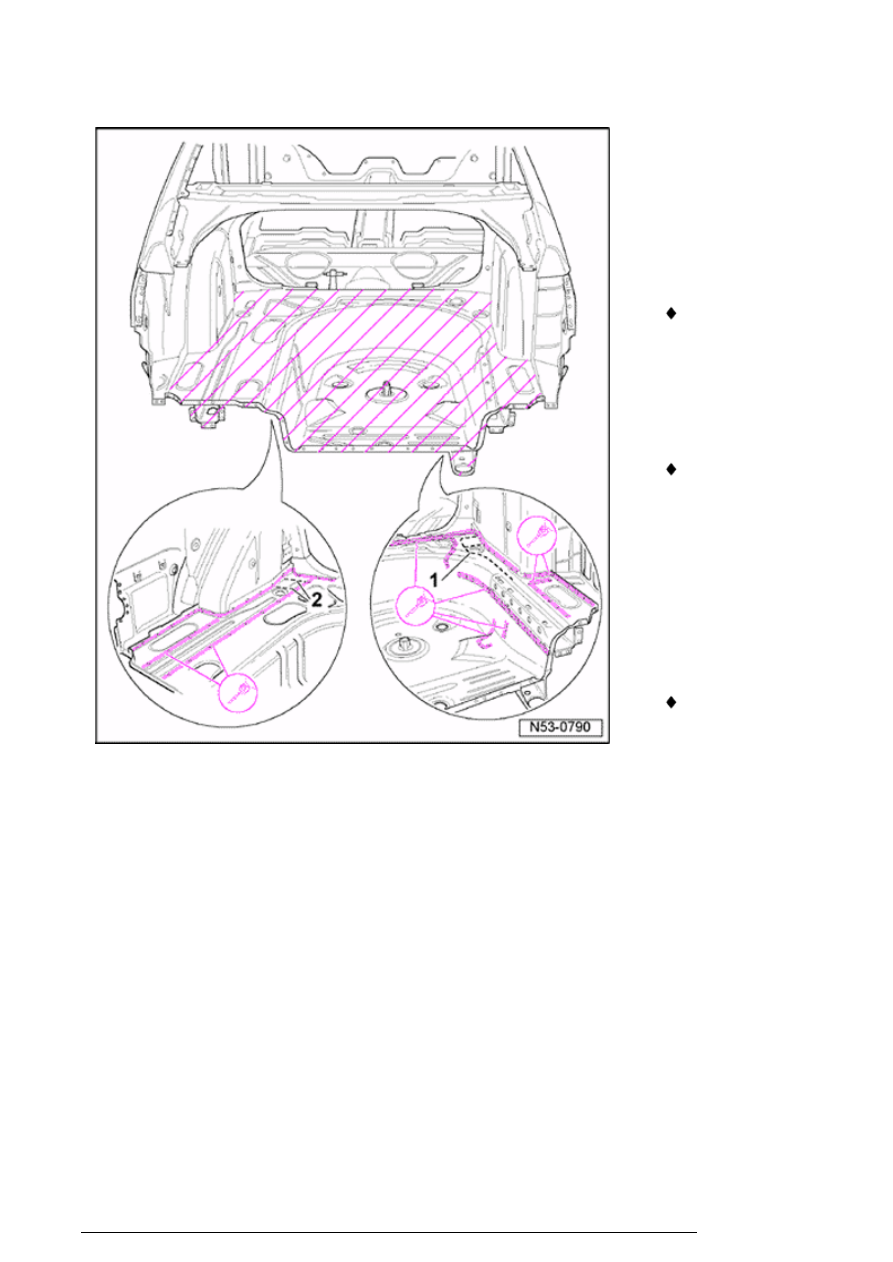

Cutting location

Note:

 Rear cross

panel carrier
removed

 Take care

when cutting
out spare
wheel well that
reinforcements
-1- and -2- are
not damaged
since they are
located
directly
underneath.

 Carefully drill

out welds with
spot weld
cutter
VAG1731 as
far as
possible.

-  Drill out spare

wheel well.

-  Remove

residue.

-  Remove

adhesive
residue
completely and
grind surface
smooth.

53 80 55 50 Spare wheel well, replacing (Jetta)

13/2/2005

53-85







Replacement part





 Spare tire wheel well -

Designation: Floor plate





 Tow hooks





 Dampener/insulation





 Adhesive bead AKL 450 005 05





 Adhesive DA 001 730 A1





Preparing new part



-  Drill new holes in flange.

-  Spot weld tow hooks at spare

wheel well, RP-spot weld.

53 80 55 50 Spare wheel well, replacing (Jetta)
