53-40



   Replacement

part

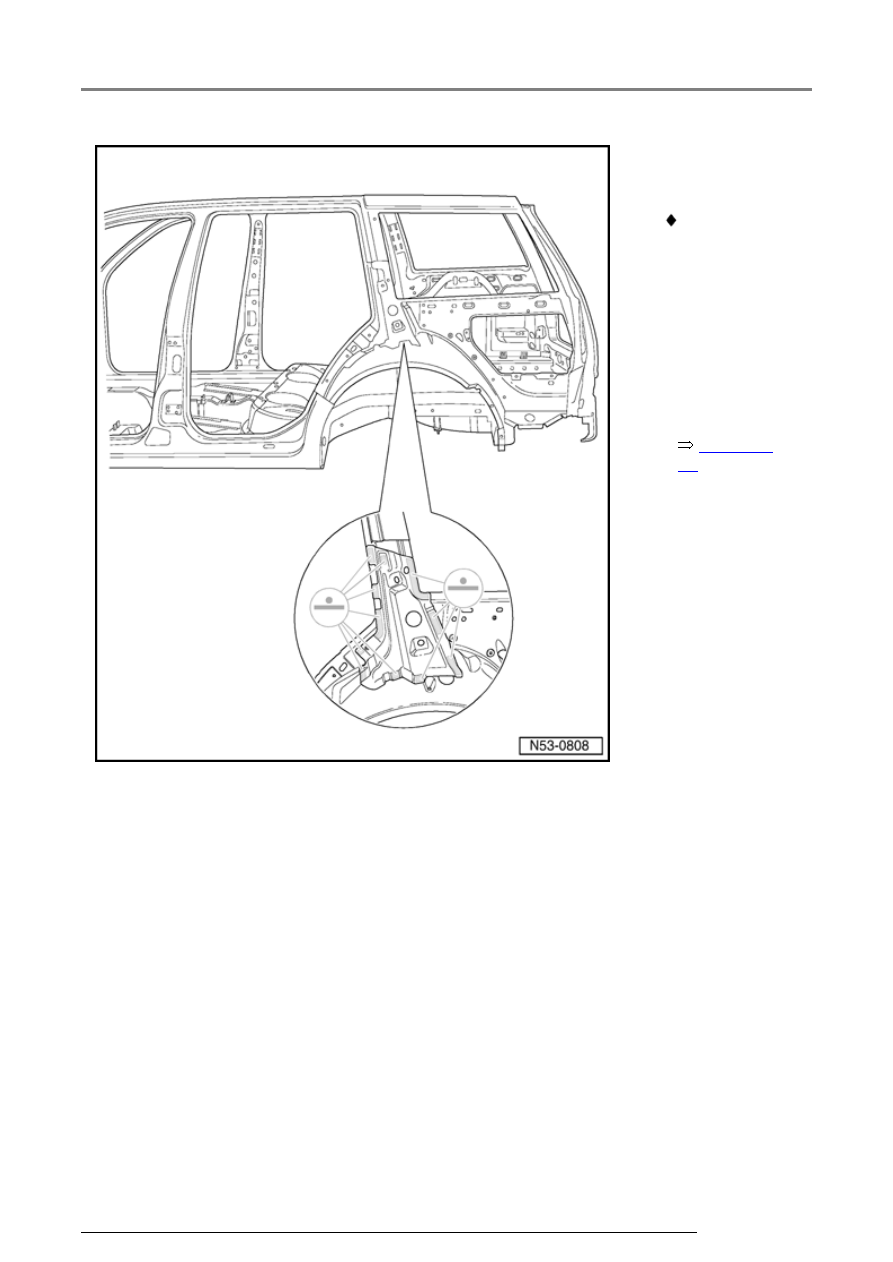

Welding in

 Reinforcement

for C-pillar

-  Weld in new

part, RP spot
weld seam.

-  Weld in side

panel (Wagon)



Page 53-

66

 .

53 29 55 70 Reinforcement for C-pillar, replacing (Jetta wagon)

13/2/2005

53-43





53 48 55
50 Rear
long
member,
replacing
(Jetta)

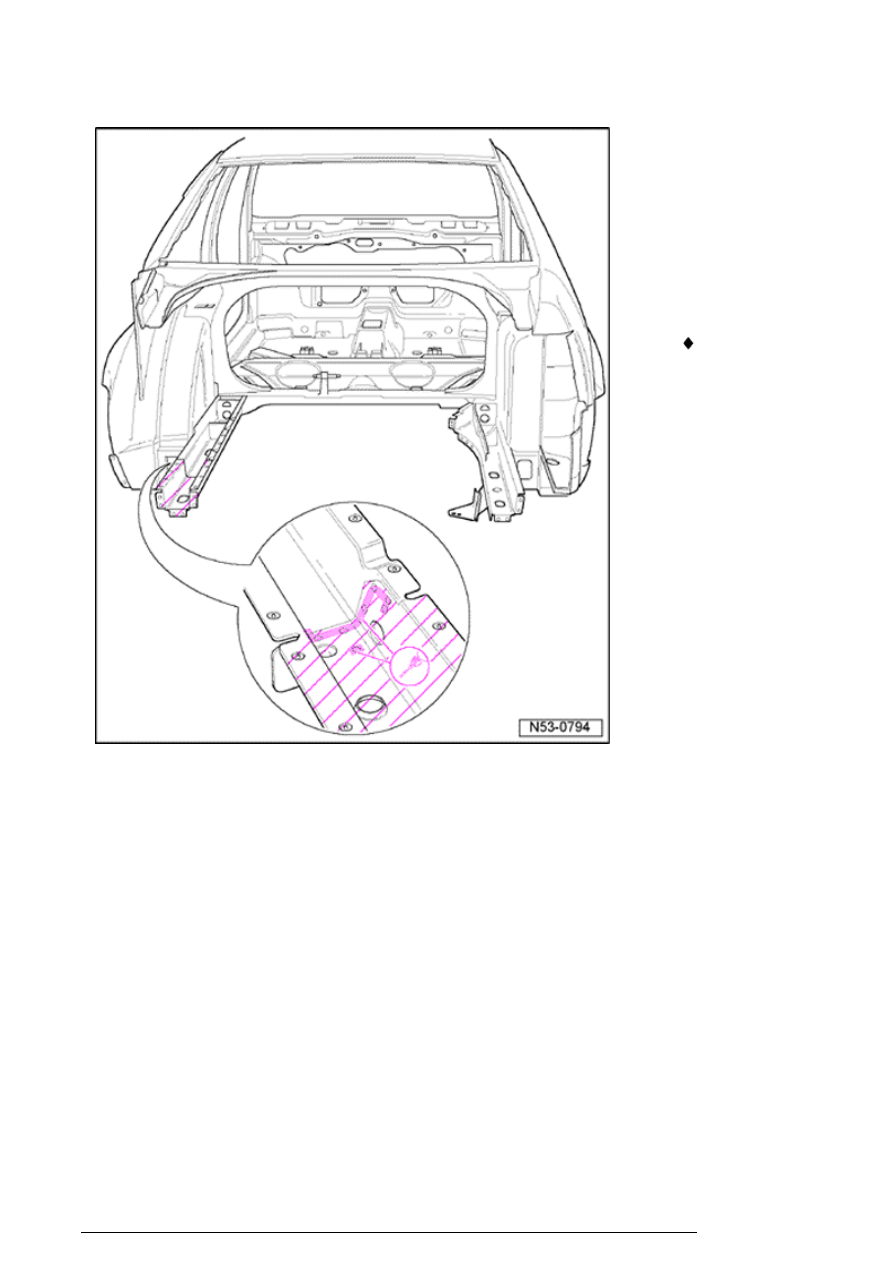

Cutting
location

WARNING!



Take care
working near
fuel tank
when
removing
right long
member
reinforcement



 Close out

panel and
taillight
assembly
mount
removed

-  Drill out long

member

-  Separate

original joint

-  Remove

excess
material

53 48 55 50 Rear long member, replacing (Jetta)

13/2/2005

53-44







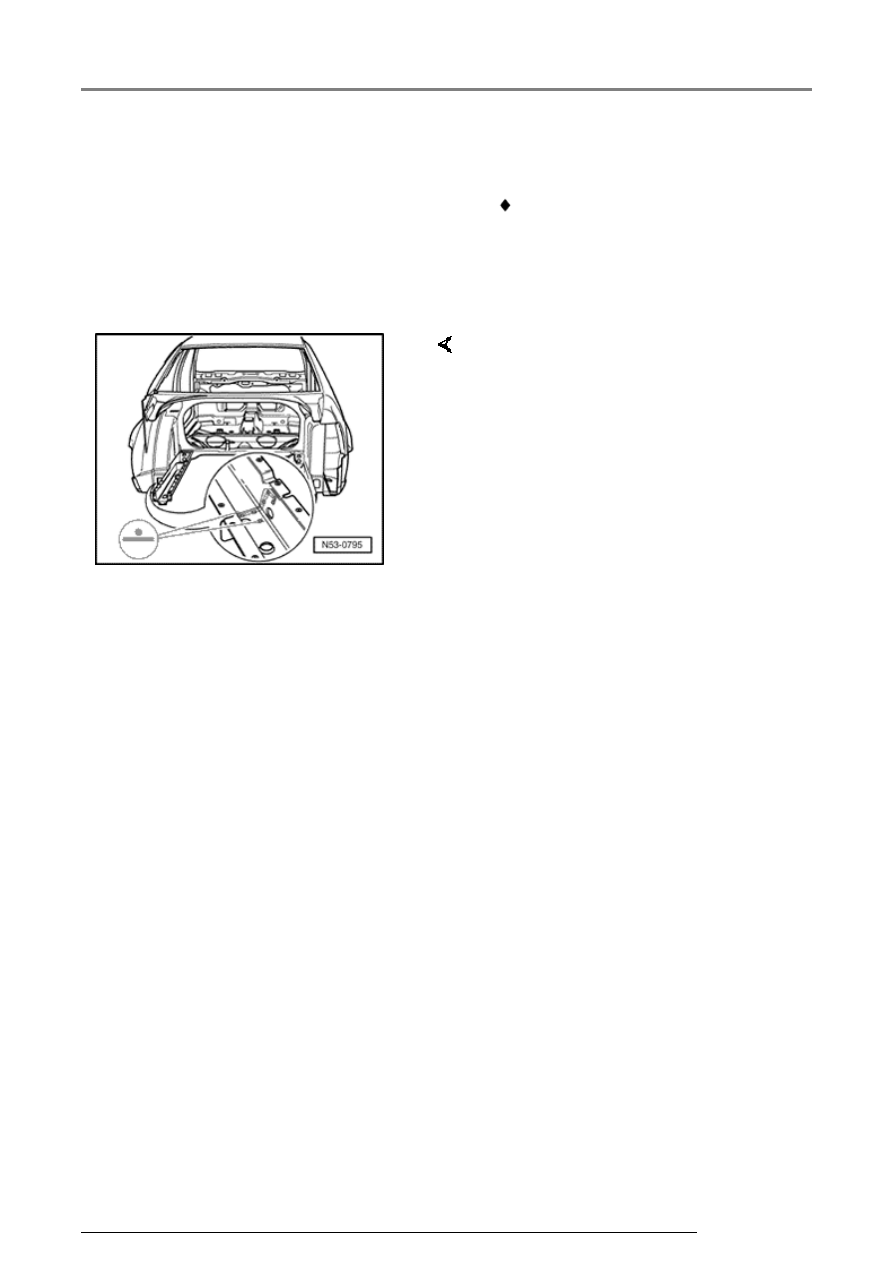

Replacement part





 Rear long member





Welding in place





-  Position long member on fixture.



-  Weld long member, RP-spot weld.

53 48 55 50 Rear long member, replacing (Jetta)

13/2/2005

53-45





53 47 55 52
Long
member,
partial
replacement
(Jetta)

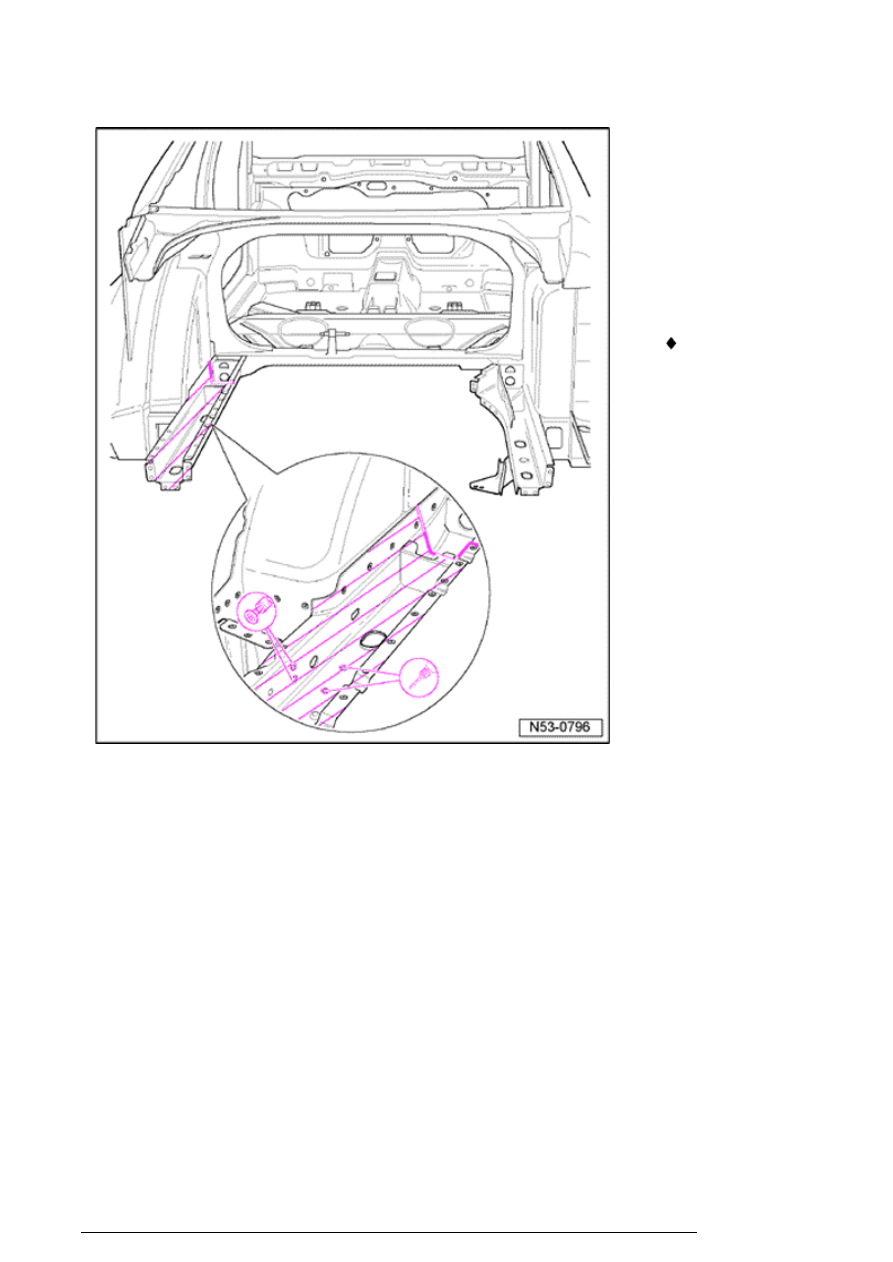

Cutting location

WARNING!



Take care working
near fuel tank
when removing
right long member
reinforcement



 Cross panel

and tail light
mount already
cut out

-  Drill out forward

original joint to
floor plate.

-  Separate original

joint.

-  Remove

remaining
material

53 47 55 52 Long member, partial replacement (Jetta)

13/2/2005
