Volkswagen Golf / Golf GTI / Jetta. Manual - part 626

51-52





Replacement part

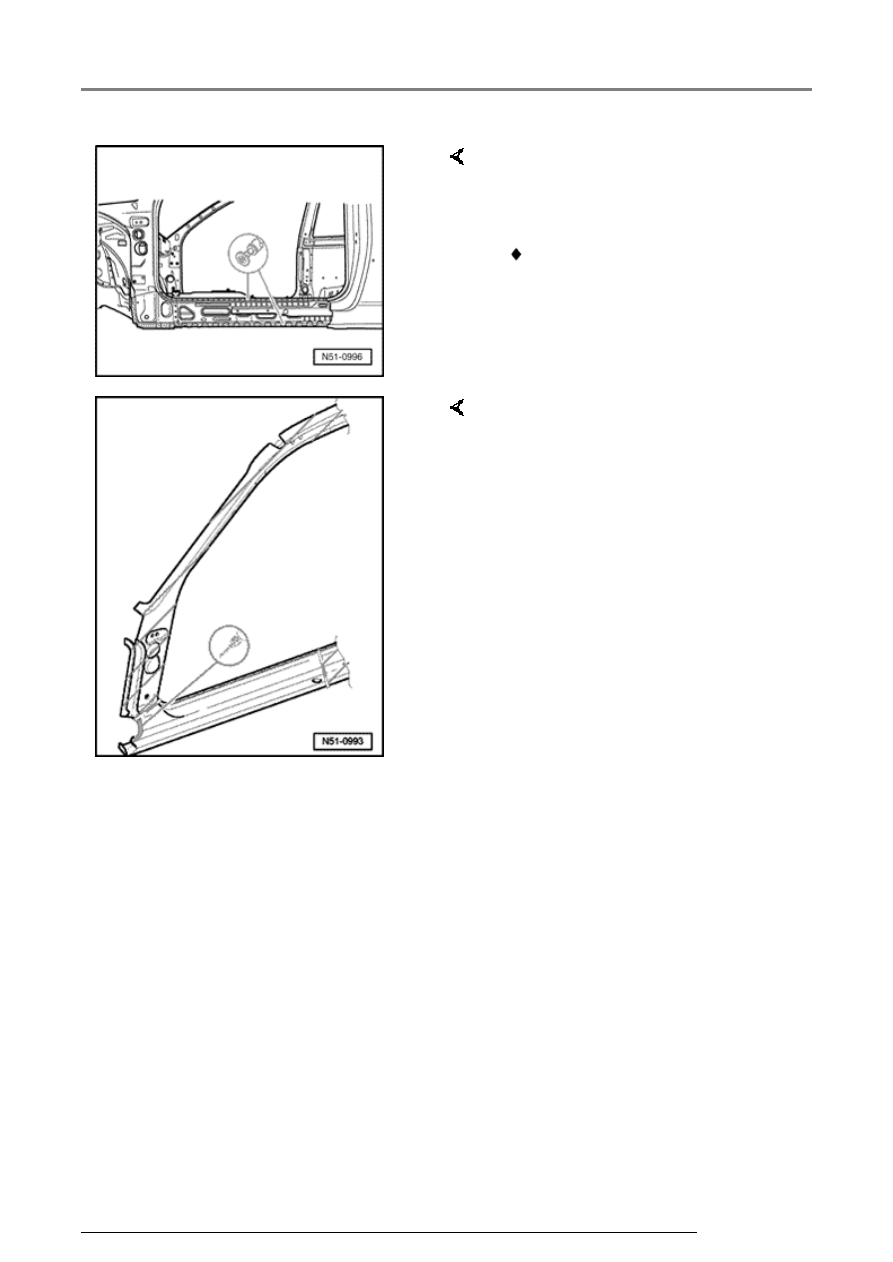

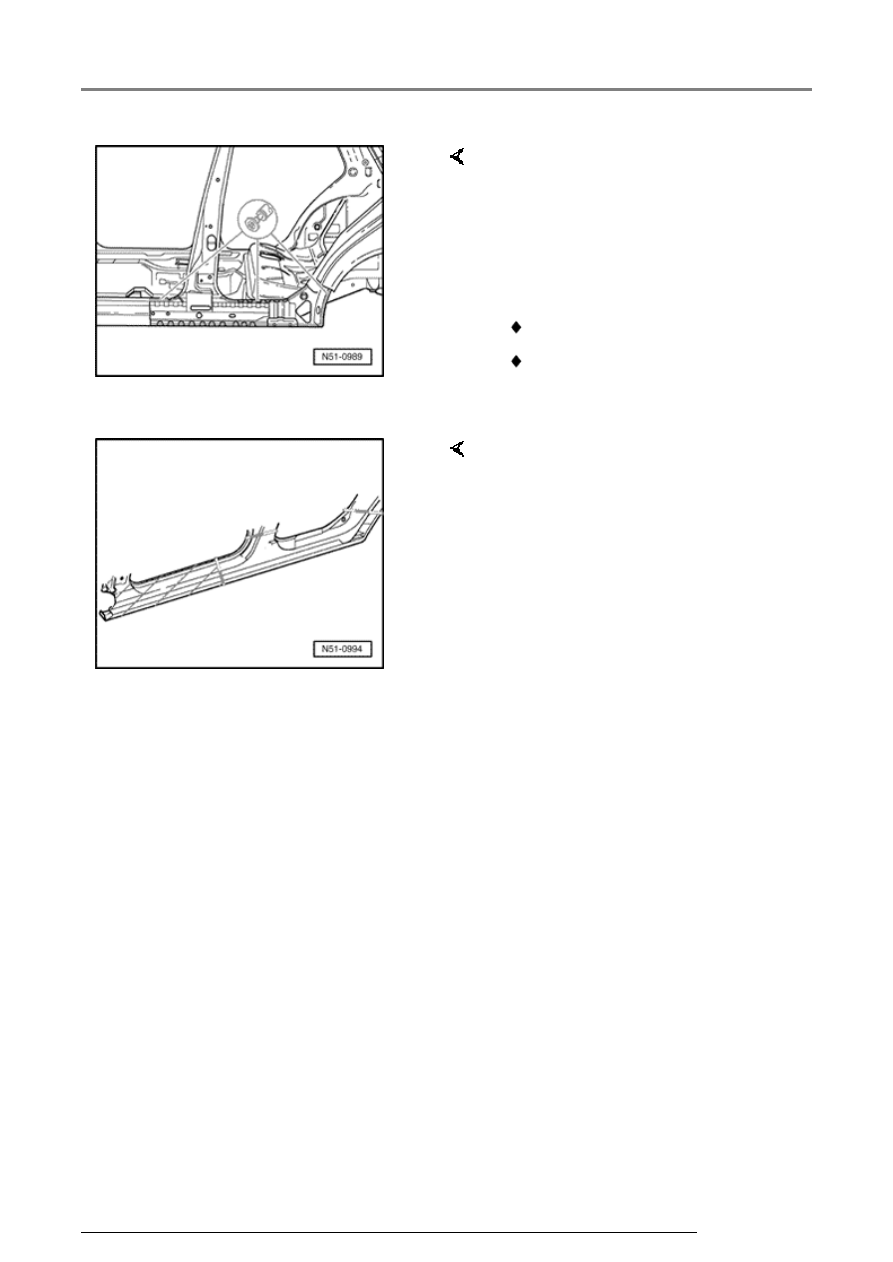

Preparing new part

-  Remove excess material.

 Side member (lower section)



-  Transfer separating lines to new

part and cut out.

-  Drill 7 mm dia. (0.27 in.) holes for

SG-plug weld seam.

51 45 55 00 Outer side member, replacing (2-door)

13/2/2005

51-53







Welding in place





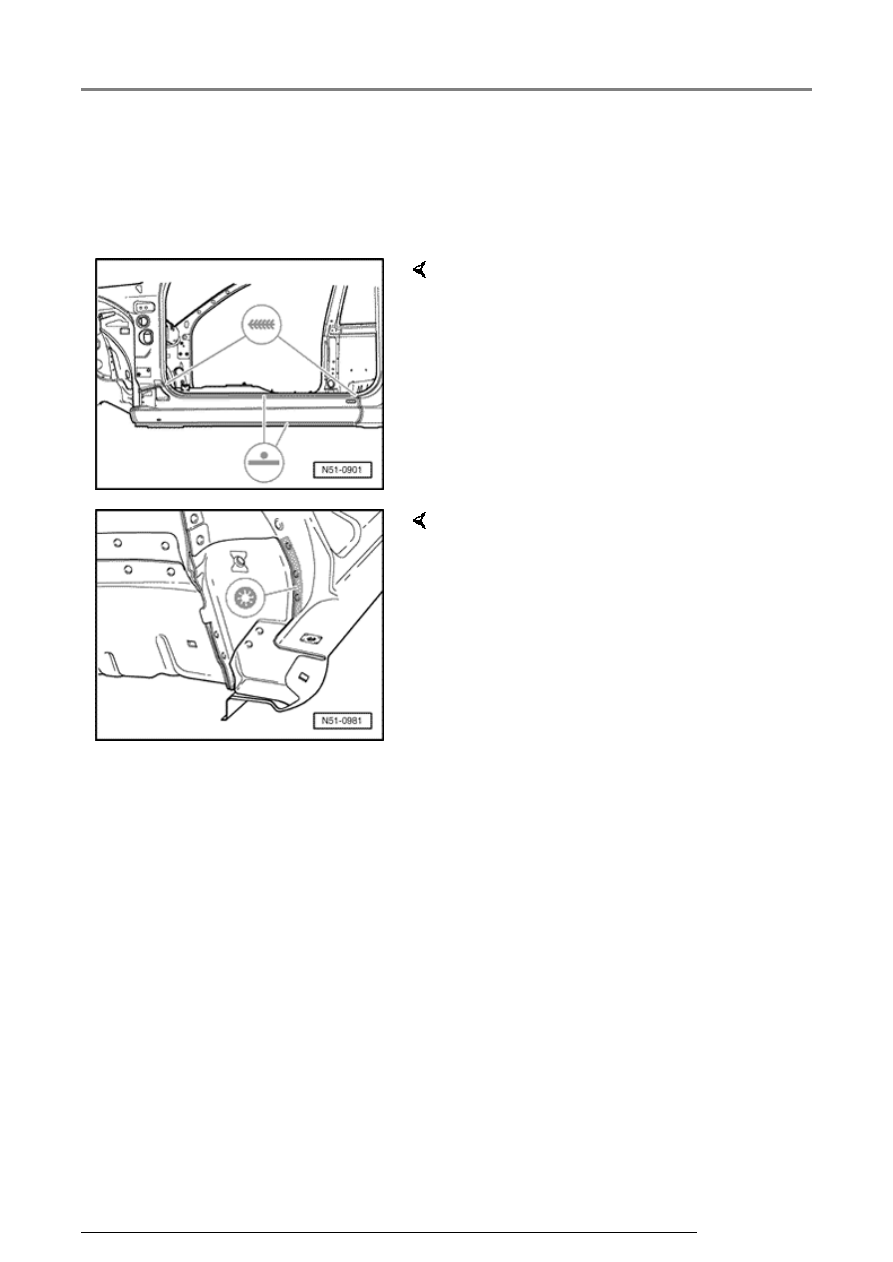

-  Install new part with vehicle standing on its

wheels or on alignment fixture and tack weld.



-  Weld in side member, RP-spot weld seam.

-  Butt weld parting cuts, SG continuous seam.



-  Weld in sill panel, SG-plug weld seam.

51 45 55 00 Outer side member, replacing (2-door)

13/2/2005

51-54





51 45 55
10 Outer
side
member,
replacing
(4-door),
51 45 55
00 outer
side
member,
replacing
(Jetta)

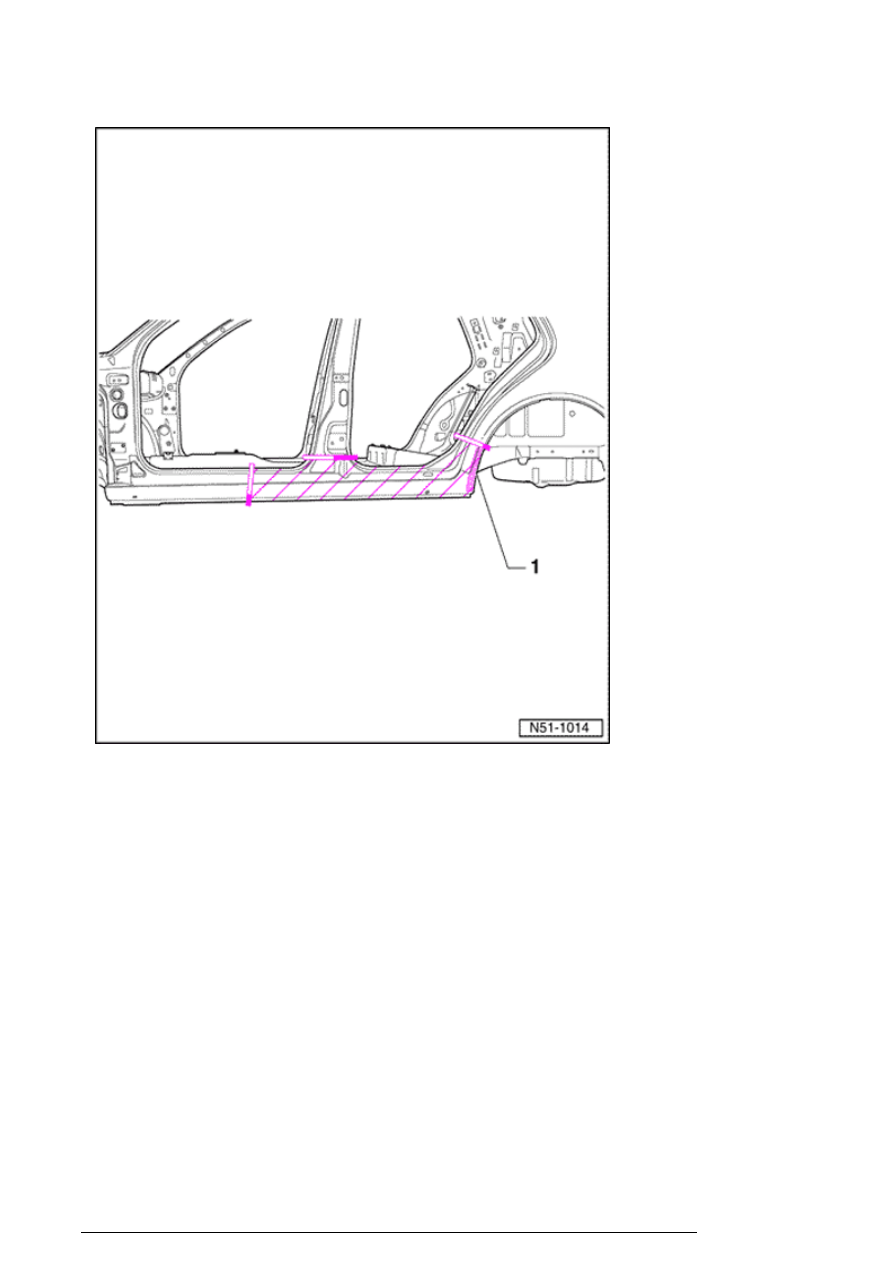

Cutting
location

Note:

Record size of
replacement
part!

1 - Bonded

area



- Make sill

parting
cut
according
to degree
of
damage.



- Cut

through
outer
edge of
wheel
arch.

51 45 55 10 Outer side member, replacing (4-door), 51 45 55 00 outer side member,...

13/2/2005

51-55





Replacement parts

Preparing new part

-  Remove excess material.

-  Remove adhesive completely and

grind adhesive surface back to
bare metal.

 Side member (lower section)

 Adhesive: DA 001 730 A1



-  Transfer separating lines to new

part and cut out.

-  Ensure flange area is free of dust

and grease.

51 45 55 10 Outer side member, replacing (4-door), 51 45 55 00 outer side member,...

13/2/2005
