7. Securing bolt on transmission

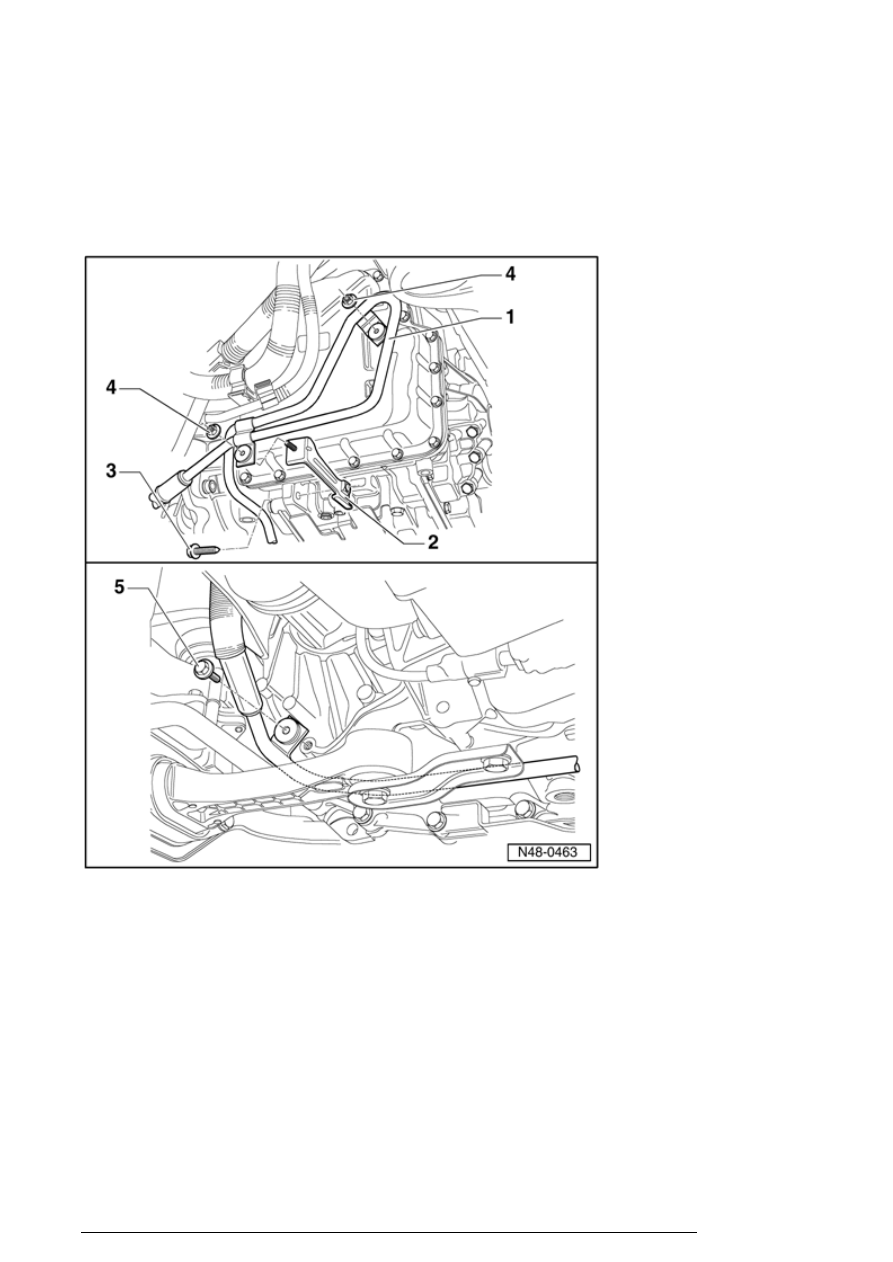

Securing pressure line on automatic
transmission 09A



1. Pressure line

2. Bracket

3. Hex bolt, 22 Nm

4. Hex nut, 9 Nm

5. Hex bolt, 22 Nm

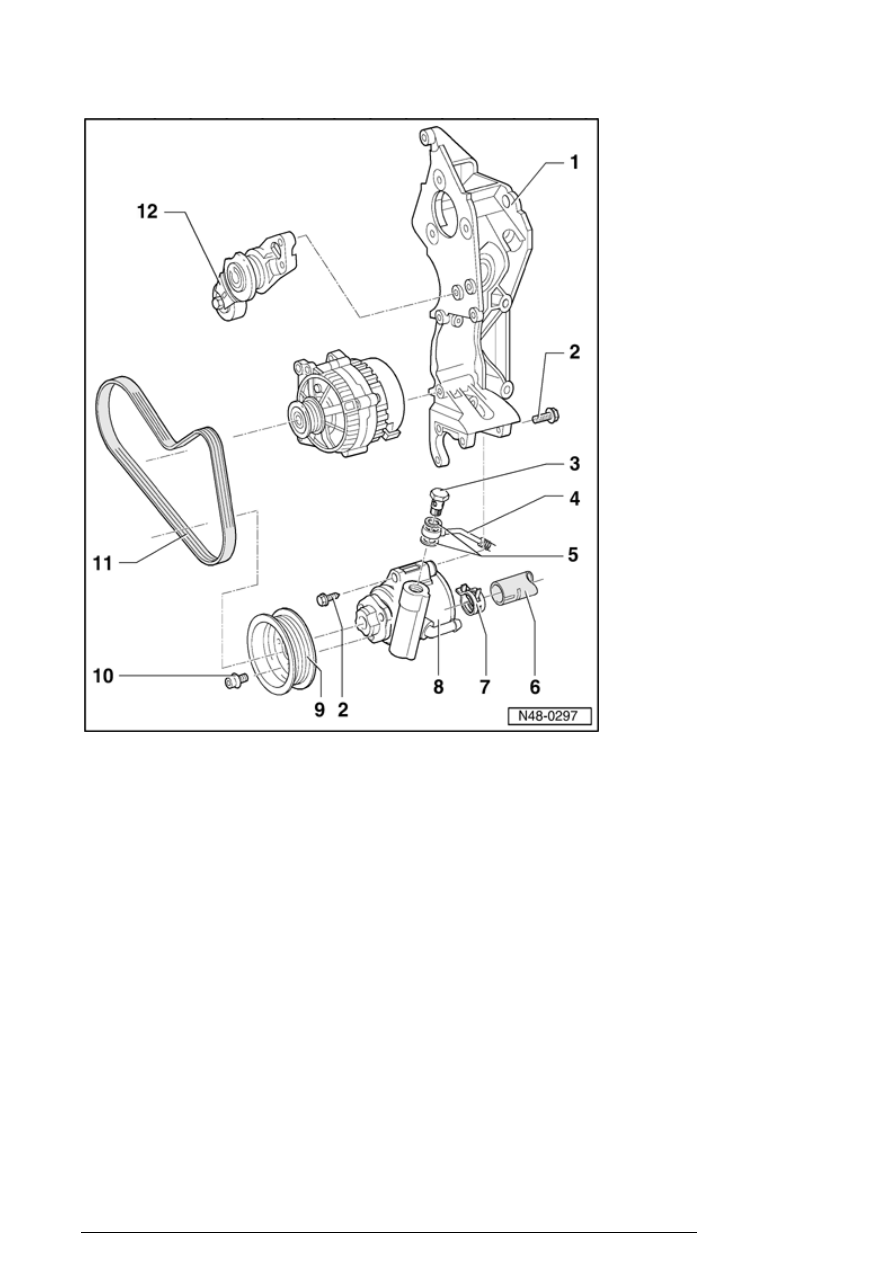

Low-mounted power steering pump,
assembly overview

Power steering pump, reservoir and hydraulic lines



Vehicles with low mounted power
steering pump

1. Bracket

2. Hex bolt, 25 Nm

3. Banjo bolt, 38 Nm

4. Pressure line

5. O-ring

¡

Always replace



6. Intake hose

7. Clamp

8. Power steering pump

Power steering pump, reservoir and hydraulic lines

¡

Check delivery pressure



48-

6, Power steering pump
delivery pressure, checking



¡

Fill with fluid before installing

⇒

Note page



48-6, Power

steering pump, reservoir and
hydraulic lines





9. Belt drive pulley

10. Hex socket head bolt

¡

25 Nm



11. Ribbed V-belt

¡

Mark direction of travel before
removing

¡

Application

 See Parts

Catalog

¡

Removing and belt routing




¡

Checking condition



12. Ribbed belt tensioner

 Repair Manual, Engine Mechanical,

Repair Group 13, Removing and installing
ribbed belts



Repair Manual, Maintenance

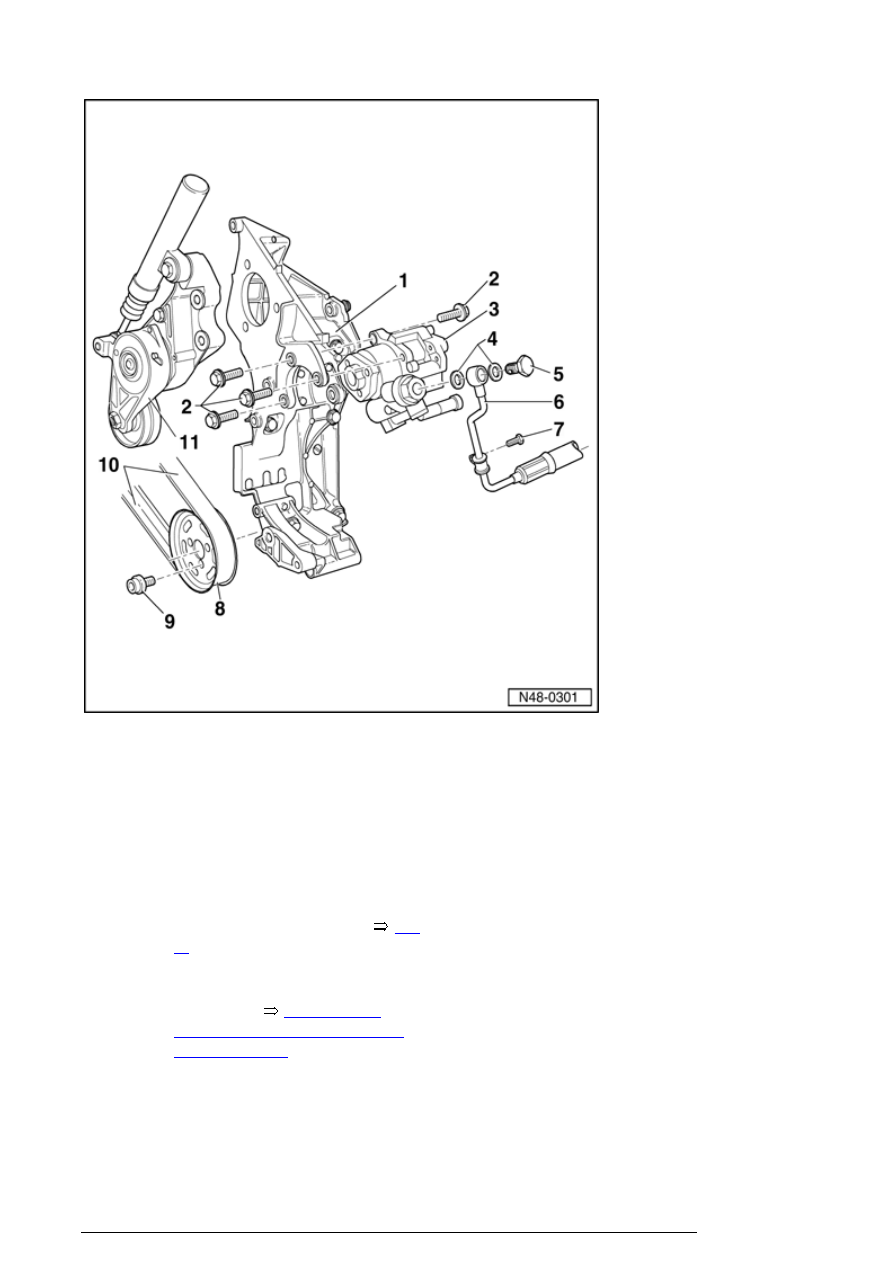

High-mounted power steering pump,
assembly overview

Power steering pump, reservoir and hydraulic lines



Vehicles with high mounted power
steering pump

1. Bracket

2. Hex bolt, 25 Nm

3. Power steering pump

¡

Check delivery pressure



48-

6,



¡

Fill with fluid before installing

⇒

Note page



48-6, Power

steering pump, reservoir and
hydraulic lines





4. O-ring

¡

Always replace

Power steering pump, reservoir and hydraulic lines
