Power steering pump, reservoir and
hydraulic lines



Power steering pump delivery pressure,
checking

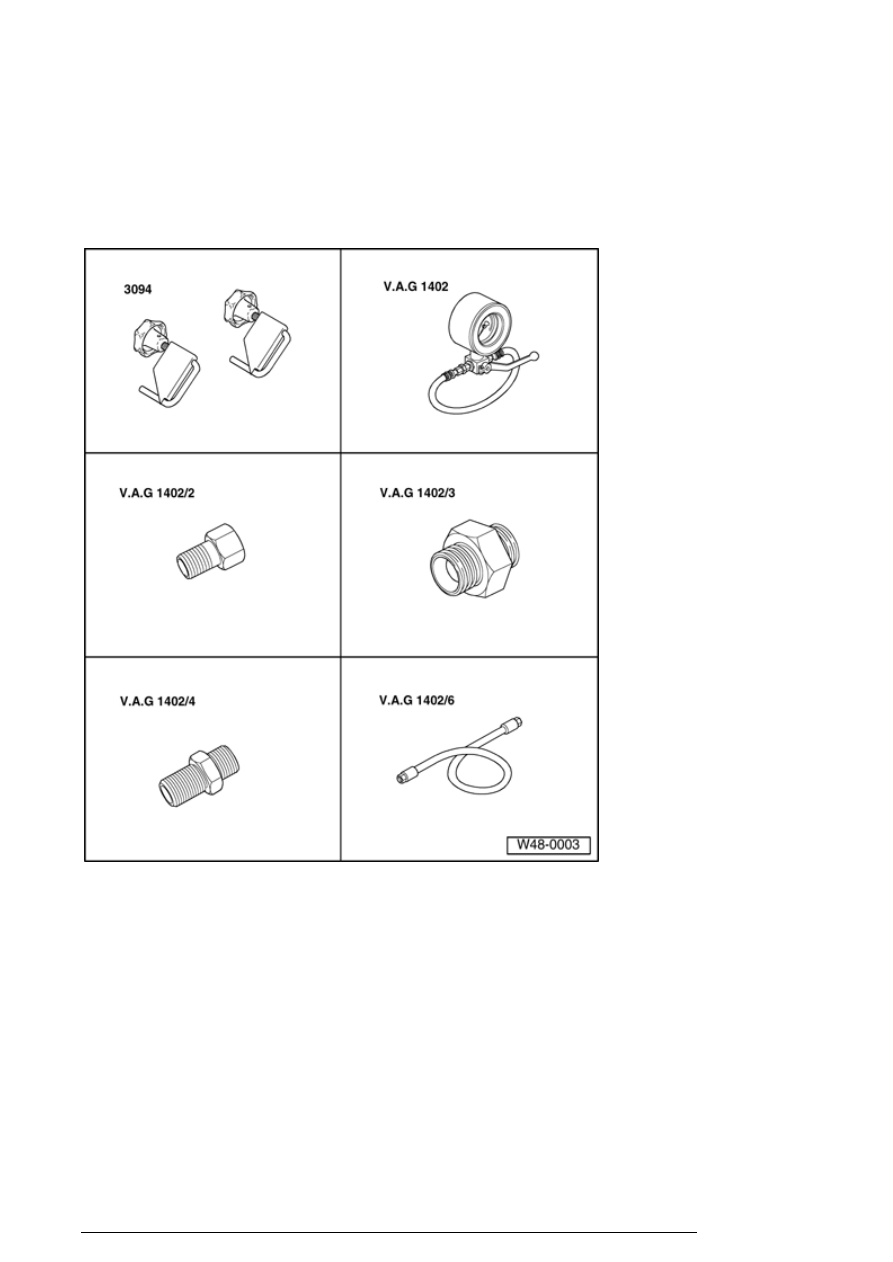

Special tools, testers and auxiliary items
required

n

Hose clamps 3094



n

Power steering test unit V.A.G1402



n

Adapter V.A.G1402/2



n

Adapter V.A.G1402/3



n

Adapter V.A.G1402/4



n

Hose from adapter set V.A.G1402/6



Power steering pump, reservoir and hydraulic lines







Special tools, testers and auxiliary items required

n

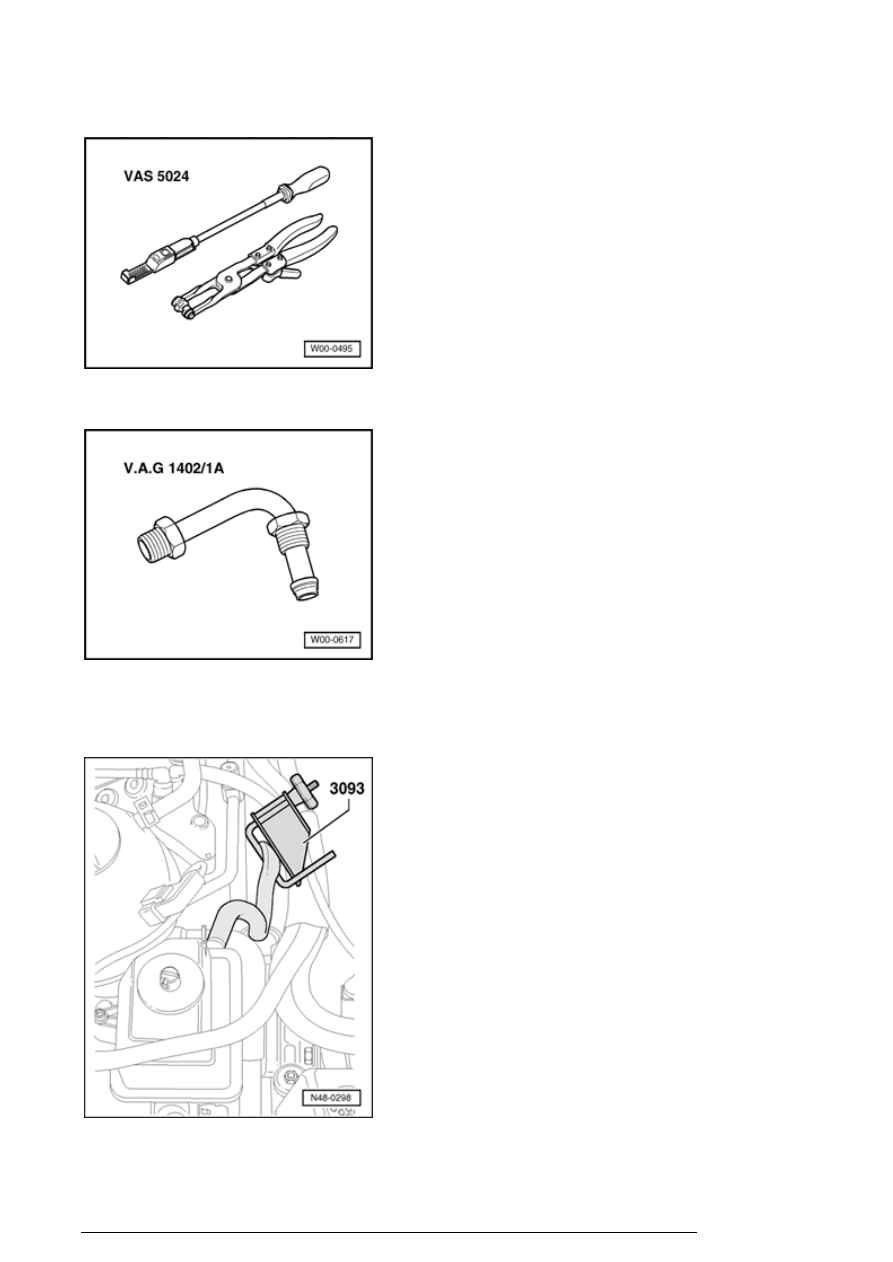

Spring type clip pliers VAS 5024 A



n

Adapter V.A.G 1402/1A



Vehicles with low mounted power steering pump

- Clamp return hose with hose clamp 3093 .

Power steering pump, reservoir and hydraulic lines





- Remove noise insulation cover.

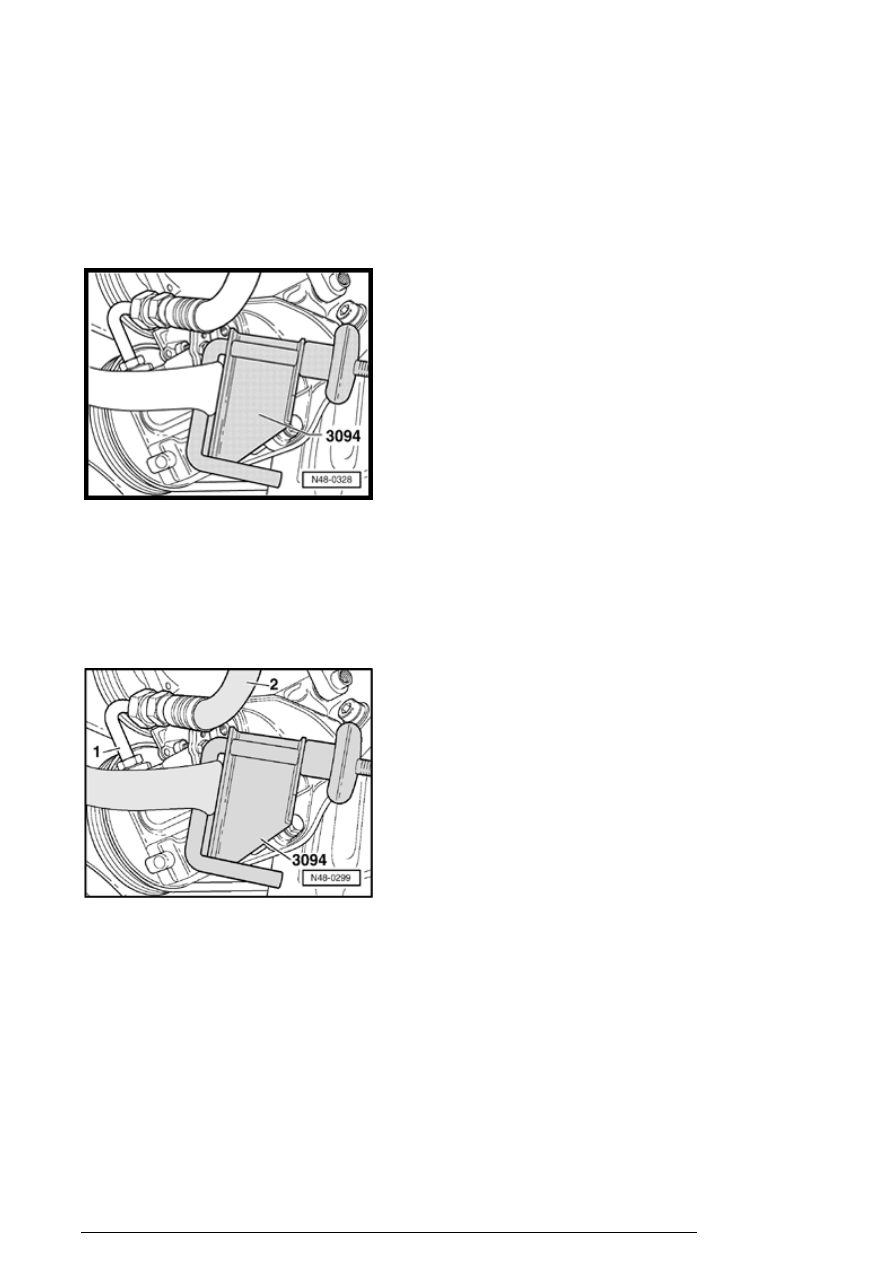

- Clamp intake hose with hose clamp 3094 .

- Place oil pan under vehicle.

- Remove pressure line at the pump.

- Disconnect connector from pressure switch if necessary.

- Install adapter - 1 - .

Use a sealing ring.

1 - V.A.G1402/1

2 - Hose from adapter set V.A.G1402/6

Power steering pump, reservoir and hydraulic lines

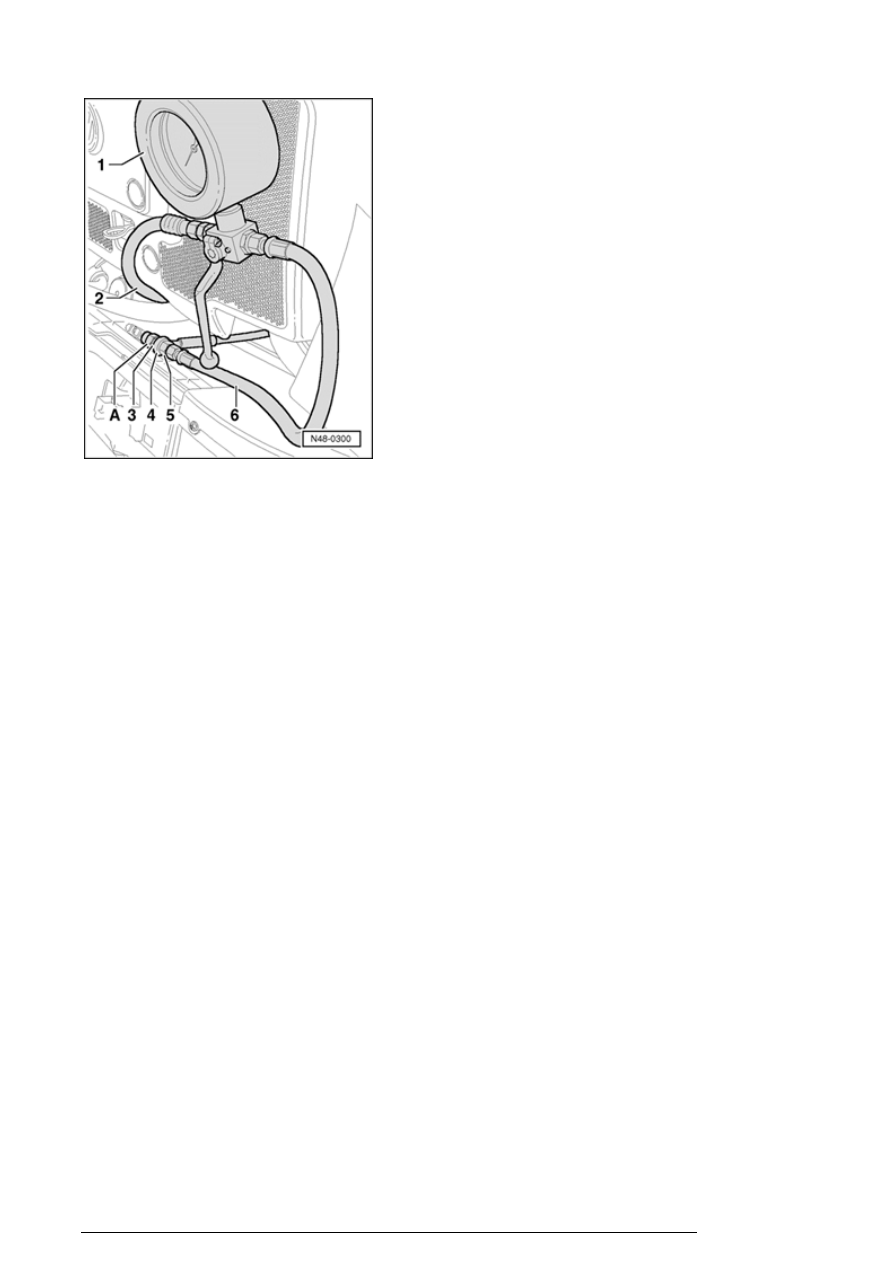

- Connect Power Steering Test Unit V.A.G1402

A - Pressure switch, 1.8 ltr. gasoline engines only

1 - Pressure gauge V.A.G1402

2 - Hose from adapter set V.A.G1402/6

3 - Banjo bolt

4 - Pressure hose banjo union

5 - V.A.G1402/2

6 - Hose from pressure gauge V.A.G1402

- Remove hose clamp 3094 from intake and return hoses.

- Start engine and if necessary add fluid to reservoir.

- Turn steering wheel from lock to lock about 10 times.

- Check delivery pressure.

Test requirements:

n

V-belt/V-belt tension OK



n

System has no leaks



n

Hoses/lines not kinked or restricted



- With engine running at idling speed. Close shut-off valve
(not longer than 5 seconds) and read off pressure.

Specifications
