n

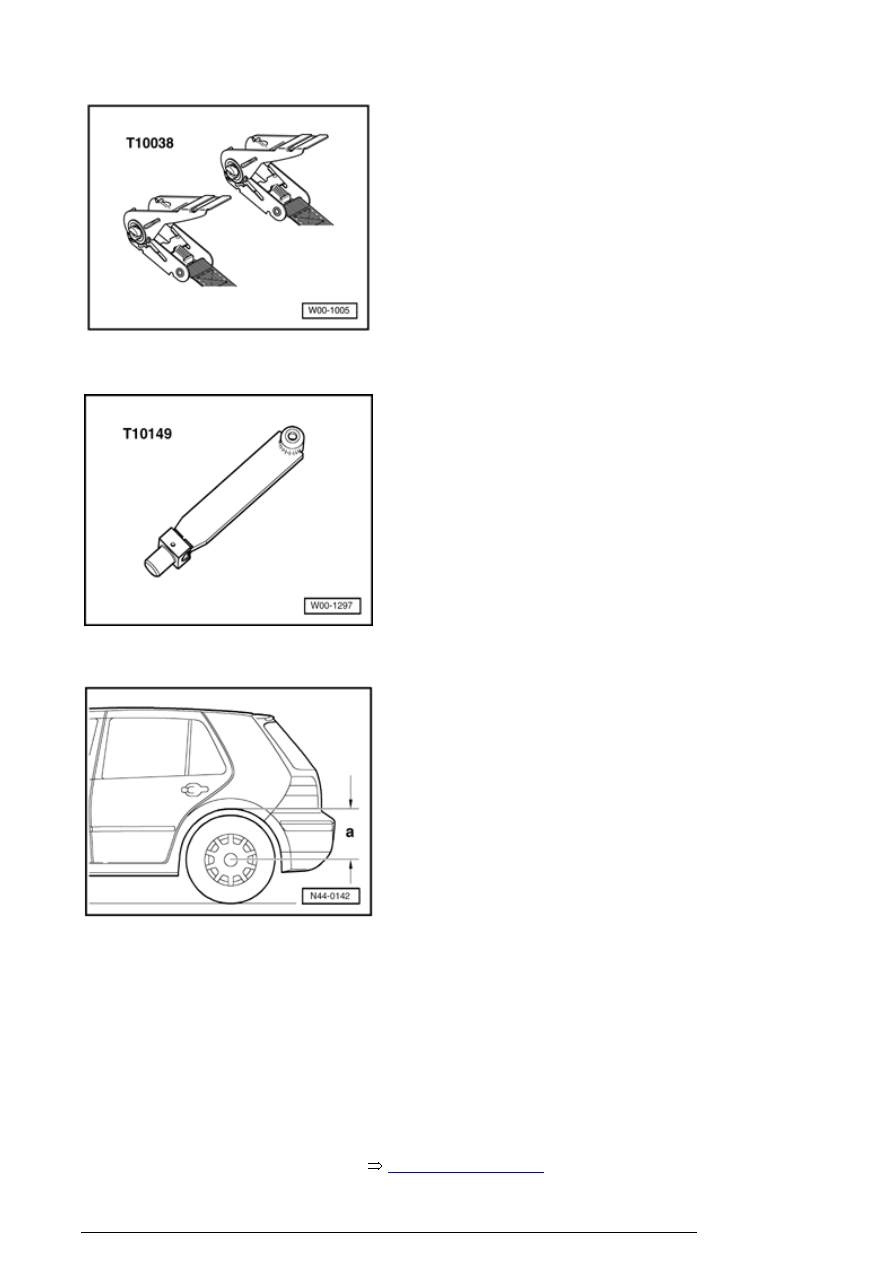

Tensioning strap T10038



n

Wheel hub support T10149



- Measure dimension - a - from center of wheel to lower
edge of wheelhouse.

- Make a note of the measurement. This is necessary to
tighten bolts for rear axle to bearing bracket.

Removing



Vehicles with automatic headlight range control

- Removing coupling rod from Left Rear Level Control
System Sensor G76 from rear axle



40-2, Left rear level

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview





control system sensor G76 on rear axle for all wheel drive

 .

Continue for all vehicles

- Remove wheel.

- Remove spring

Removing and installing spring



42-4, Spring, removing

and installing

 .

Removing and installing spring R32



42-4, Spring R32,

removing and installing



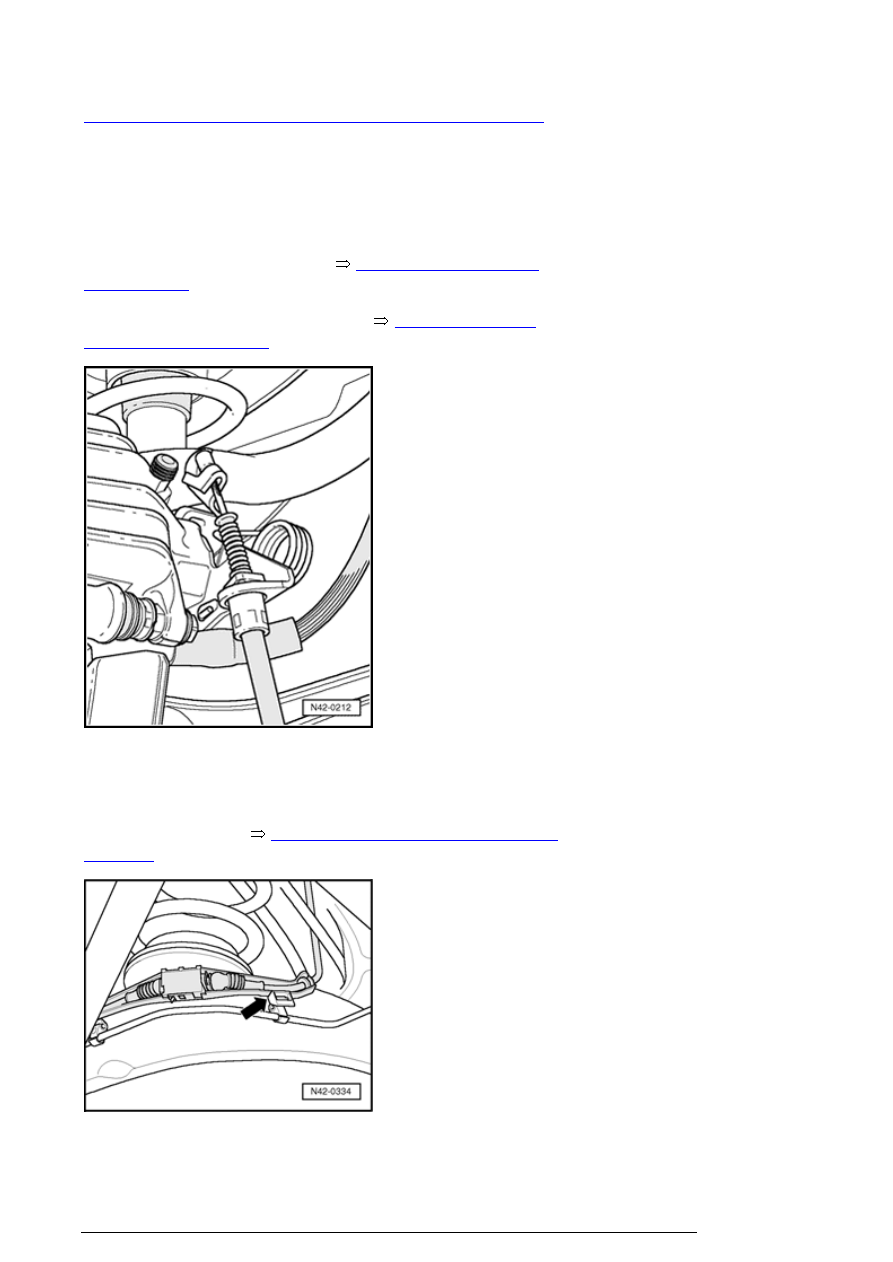

- Unhook parking brake cable from brake calipers.

- Pull parking brake cable out of trailing arm.

- Remove drive axle



42-7, Rear drive axle, removing and

installing

 .

- Unclip wire for wheel speed sensor from retainer  - arrow -
.

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview





- Disconnect ABS vehicle speed sensor from trail arm
housing.

- Remove brake line bracket from trailing arm.

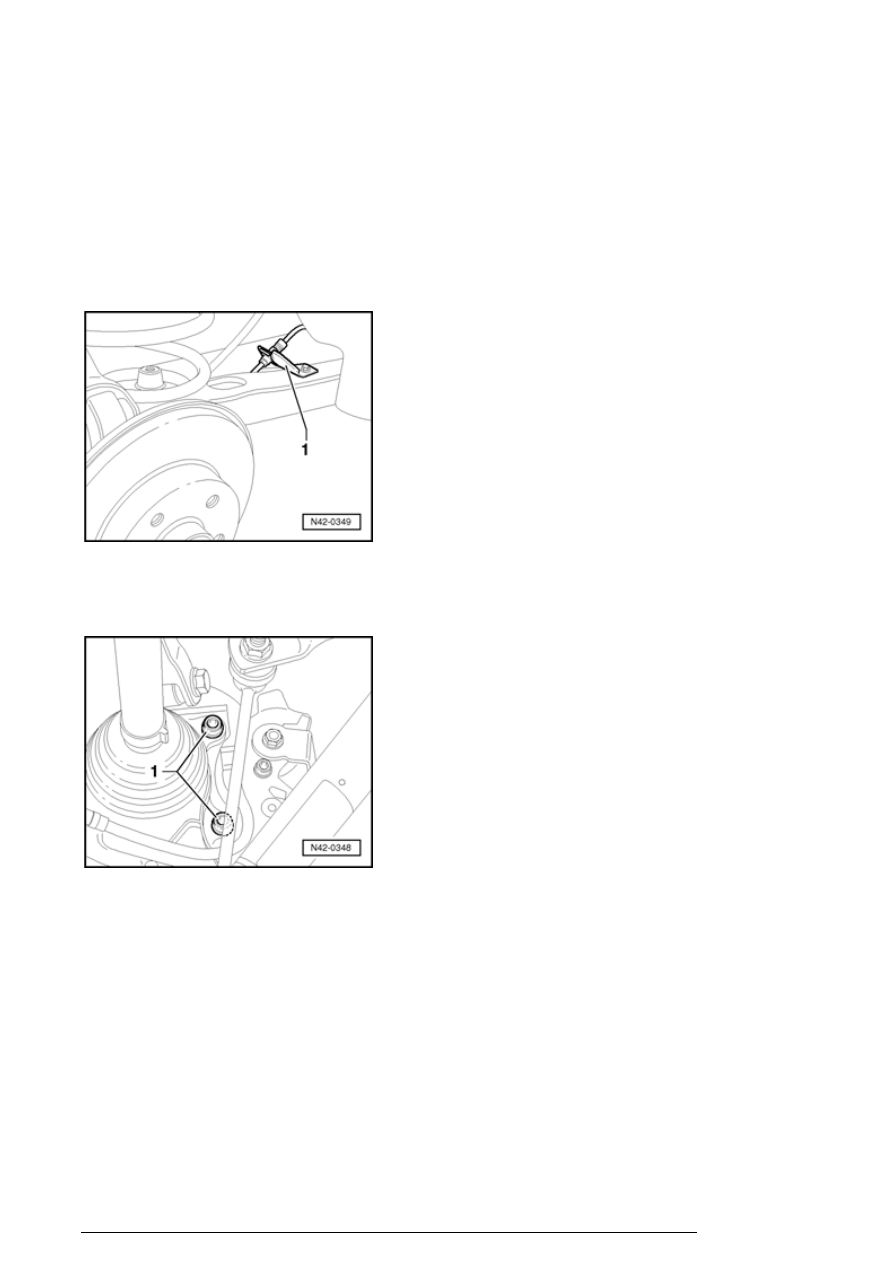

- Unclip brake line from retainer - 1 - .

- Remove bolts - 1 - from brake caliper and remove brake
caliper.

- Secure brake caliper to body.

- Remove phillips-head screw for brake disc and remove
brake disc.

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview

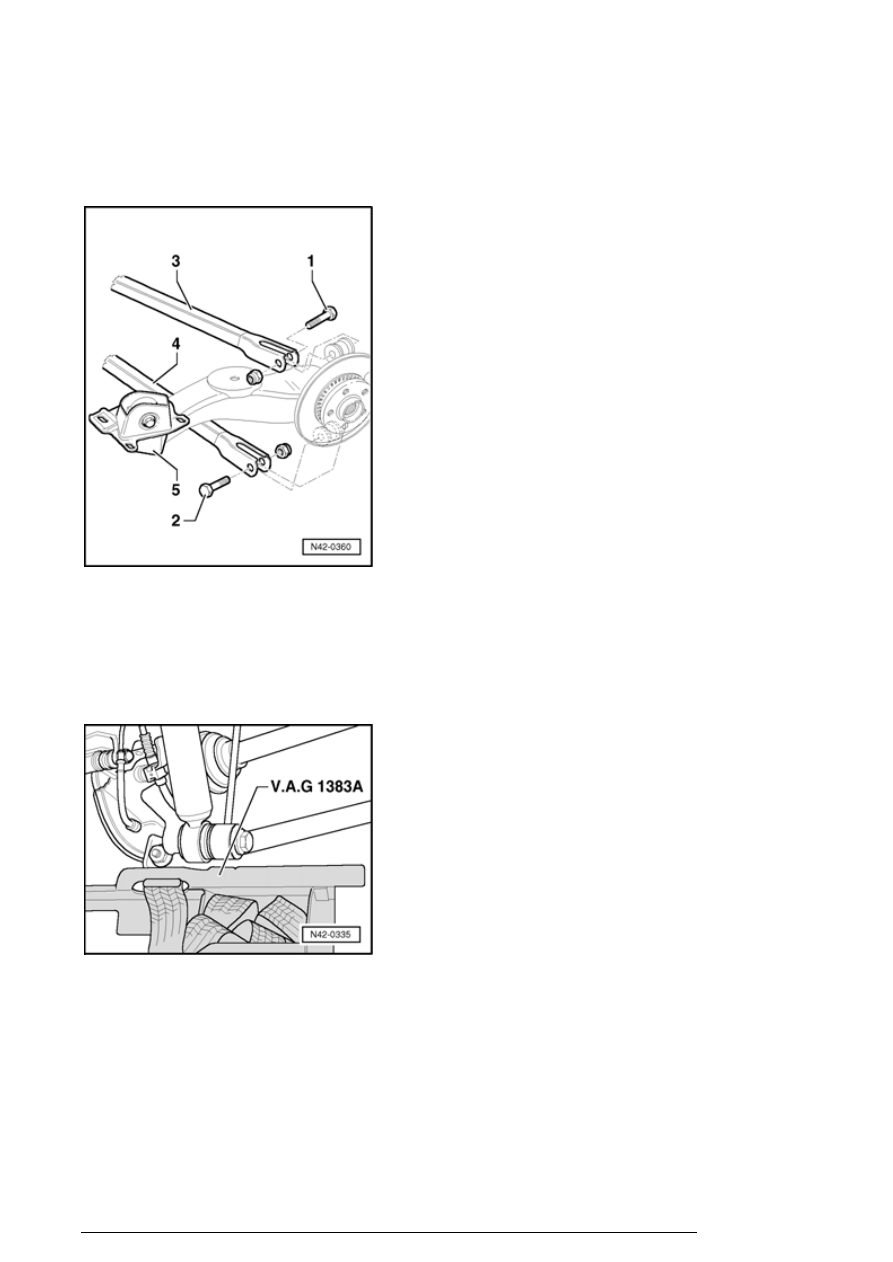

- Remove bolt - 2 - for transverse link.

3 - Upper transverse link

4 - Lower transverse link

5 - Trailing arm

- Position engine/transmission jack under trailing arm

- Remove shock absorber bolt.

- Mark installation position of bearing bracket on body.

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview
