Volkswagen Golf / Golf GTI / Jetta. Manual - part 553

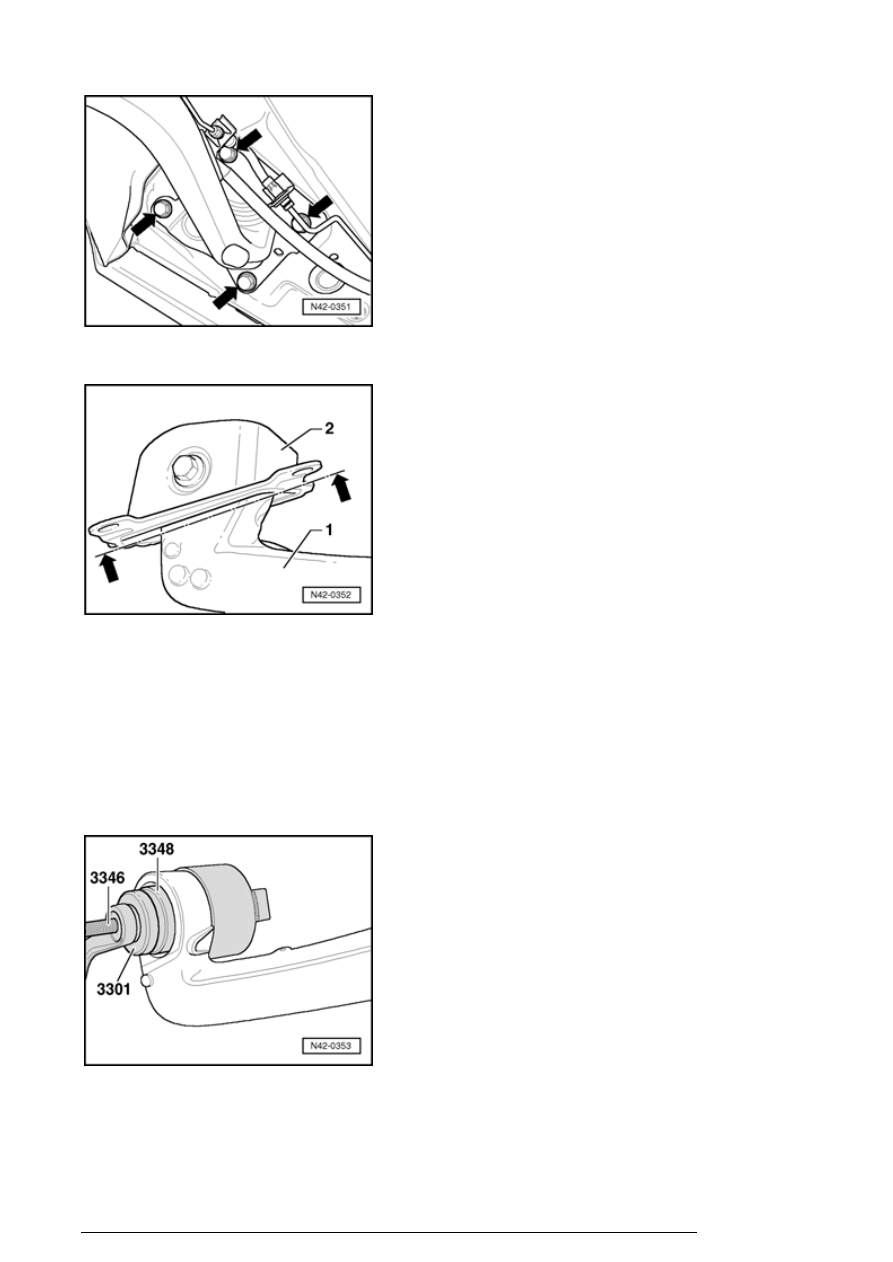

- Remove bearing bracket bolts - arrows - from structure.

- Mark installation position of bearing bracket to trailing arm
with e.g. a felt tip pen.

See - arrows - and dashed line

1 - Trailing arm

2 - Mounting bracket

Pulling bonded rubber mounting out from trailing arm

- Install tools as shown in illustration.

- Pull out bonded rubber mounting by tightening spindle.

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview



Pulling in bonded rubber mounting

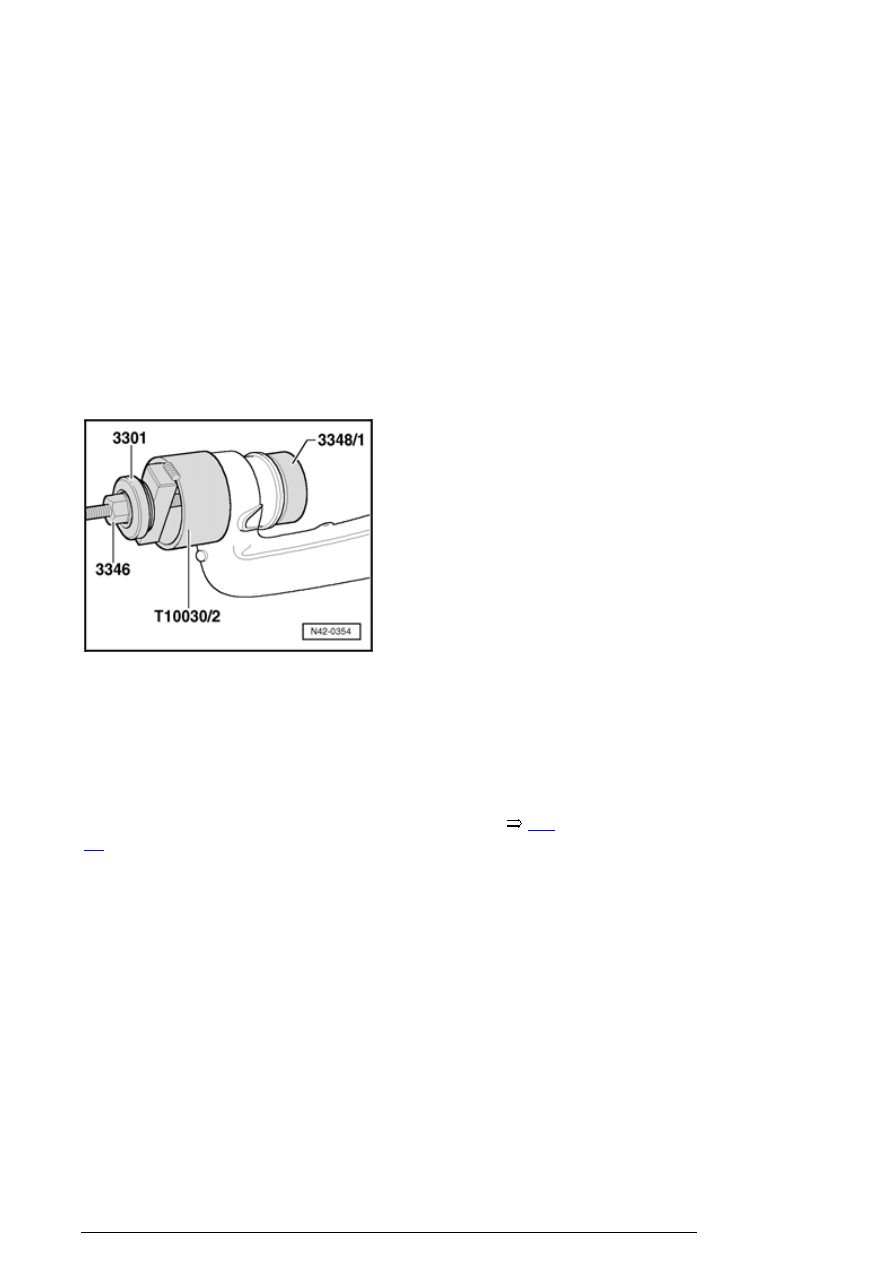

- Install tools as shown in illustration.

- Pull out bonded rubber mounting by tightening spindle.

Installing trailing arm

Installation is carried out in reverse sequence.

Determine installation position, if installation position of
bearing bracket to trailing arm has not been marked;



42-

5,

.

Upper ball joint/bonded rubber bushing,
removing and installing



Trailing arm and transverse links (all-wheel drive vehicles), assembly overview

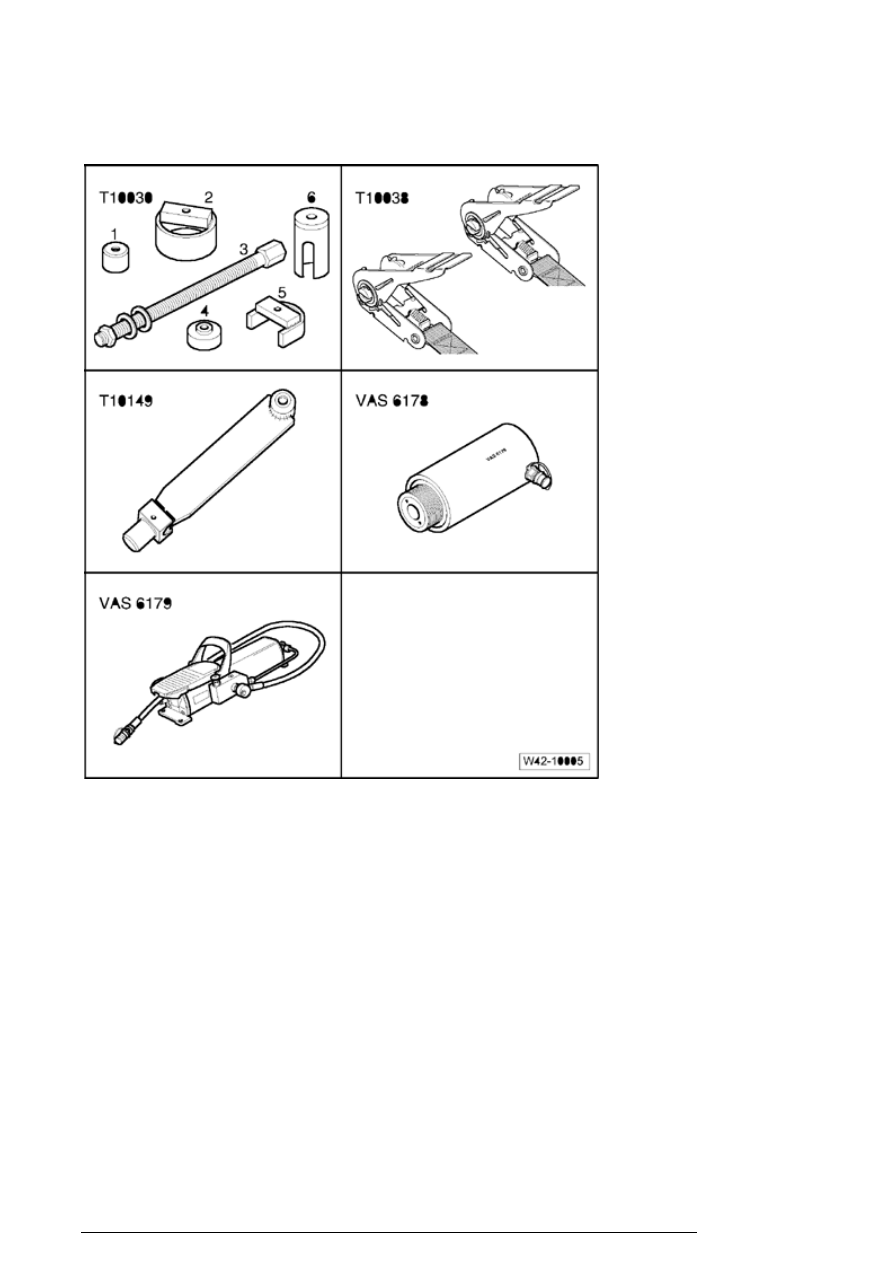

Special tools, testers and auxiliary items
required

n

Thrust piece T10030/1A



n

Tightening strap T10038



n

Wheel hub support T10149



n

Hydraulic press VAS 6178



n

Hollow piston cylinder VAS 6179



Special tools, testers and auxiliary items required

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview



n

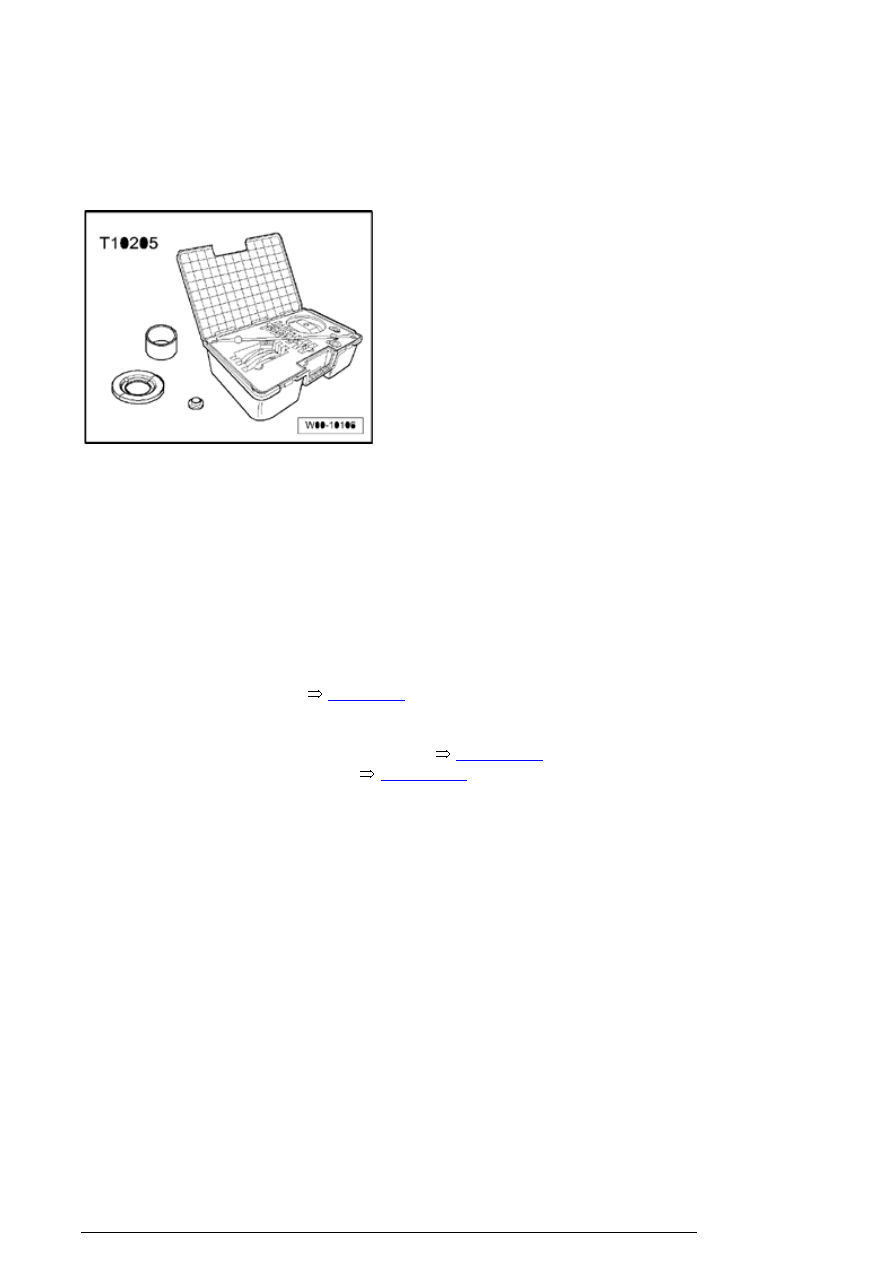

Insert tool T10205/13



n

Assembly tool T10254



Caution!

n

Starting from model year 2004 a bonded rubber
bushing is inserted in place of the ball joint.



n

If the ball joint must be replaced, then a new
bonded rubber bushing and a new upper
transverse link



Item - 6 -

must be inserted

above.



n

At the same time the ball joint



Item - 20 -

and the

lower transverse link



Item - 19 -

must be

replaced.



n

The replacement of the ball joints by the bonded
rubber bushing must be done on both side of the
vehicle!



n

A mixed installation is not allowed.



If a bonded rubber bushing is already inserted, then the
points before specified do not apply. The bonded
rubber bushing must only be exchanged.

Remove upper ball joint/bonded rubber bushing



Trailing arm and transverse links (all-wheel drive vehicles), assembly overview
