Volkswagen Golf / Golf GTI / Jetta. Manual - part 549



1. Multiple point socket head bolt,

40 Nm

2. Subframe

¡

Removing and installing



42-

6, Subframe, removing and
installing





3. Drive axle

¡

Pulling drive axle out from
wheel hub and pressing in

⇒

Removing and installing drive
axle



42-7, Rear drive axle,

removing and installing





4. Hex bolt M 12 x 1.5 x 80

¡

Always replace

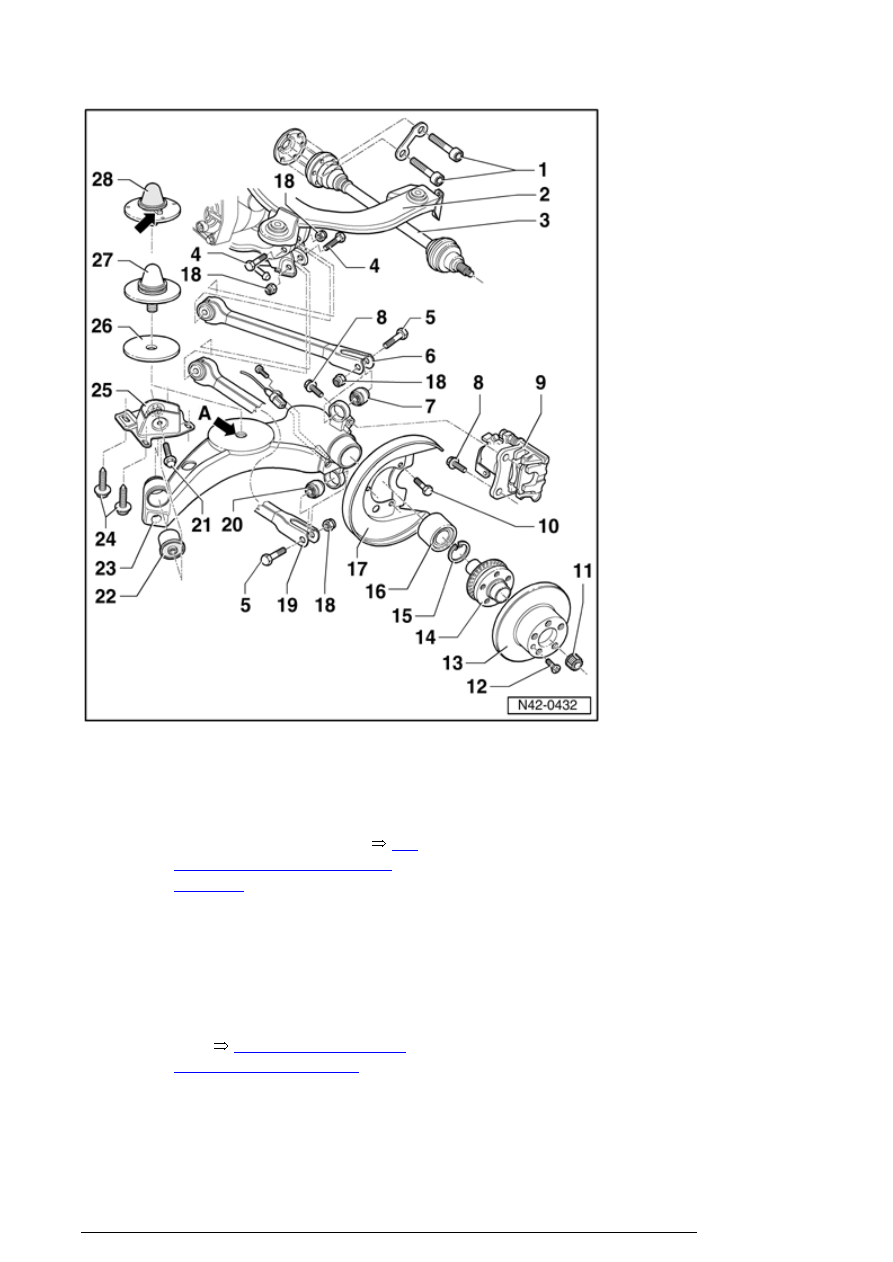

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview

¡

Installation position was
modified: bolt head points
opposite direction of travel



5. Hex bolt M 12 x 1.5 x 75

¡

Always replace



6. Upper transverse link

¡

Removing and installing



42-

5, Transverse link, removing
and installing



¡

Different versions

¡

From model year 2003 is
installed a trailing arm with an
adjusting hole to adjust
camber

¡

Application

 See Parts

Catalog



7. Ball joint

¡

Check rubber boots for
damage and cracks

¡

Removing and installing



42-

5, Upper ball joint/bonded
rubber bushing, removing and
installing



Starting from model year 2004 a
bonded rubber bushing is
inserted in place of the ball joint.

If the ball joint must be replaced,
then a new bonded rubber
bushing and a new upper
transverse link



Item - 6 -

must

be inserted above.

At the same time the ball joint



Item - 20 -

and lower transverse

link



Item - 19 -

must be

replaced.

The replacement of the ball
joints by the bonded rubber
bushing must be done on both

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview



8. Internal hex head bolt, 65 Nm

9. Brake caliper

¡

Servicing






10. Hex bolt, 10 Nm

11. Self-locking 12-point nut

¡

Tightening



42-7, Installing



¡

Always replace



12. Phillips-head screw, 4 Nm

13. Brake disc

14. Wheel hub with speed sensor

rotor

¡

Rotor is welded to wheel hub

¡

Removing and installing



42-

5, Rear wheel bearing,
pressing out and in with trailing
arm installed





15. Circlip

¡

Make sure it is seated properly



16. Wheel bearing

¡

Replace, as it is destroyed
during pressing out

¡

Removing and installing



42-

5, Rear wheel bearing,
pressing out and in with trailing
arm installed



side of the vehicle!

A mixed installation is not
allowed



Repair Manual, Brake System, Repair

Group 47, Servicing rear brake calipers



Trailing arm and transverse links (all-wheel drive vehicles), assembly overview



17. Shield plate

18. Self-locking nut

¡

70 Nm plus an additional

1

 /

4



turn 90

¡

Always replace



19. Lower transverse link

¡

Removing and installing



42-

5, Transverse link, removing
and installing



¡

Different versions

¡

From model year 2003 is
installed a trailing arm with an
adjusting hole to adjust
camber

¡

Application

 See Parts

Catalog



20. Ball joint

¡

Check rubber boots for
damage and cracks

¡

Removing and installing



42-

5, Lower ball joint/bonded
rubber bushing, removing and
installing



Starting from model year 2004 a
bonded rubber bushing is
inserted in place of the ball joint.

If the ball joint must be replaced,
then a new bonded rubber
bushing and a new lower
transverse link



Item - 19 -

must be inserted above.

At the same time the ball joint



Item - 7 -

and upper transverse

link



Item - 6 -

must be

replaced.

The replacement of the ball
joints by the bonded rubber
bushing must be done on both

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview
