- Pull off dust cap.

- Remove 12-point nut.

- Pull off wheel bearing/wheel hub unit from stub axle.

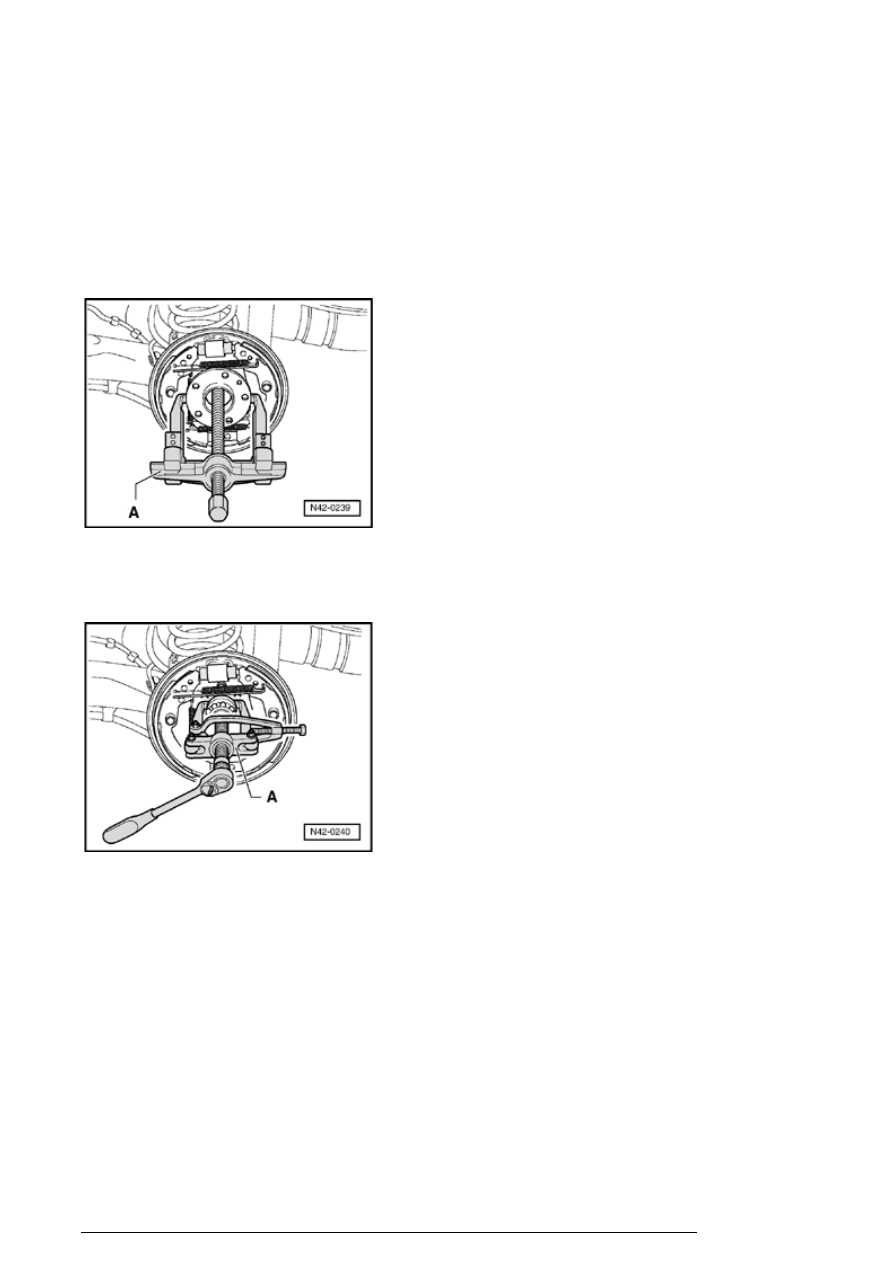

A - Puller with leg clamp, e.g. Kukko 20/2

- Pull off bearing inner race from stub axle.

Only use puller - A - with leg clamp e.g. Kukko 204-2
(commercial type).

Installing



- Install wheel bearing/wheel hub unit as far as possible on
stub axle.

Wheel bearing, servicing

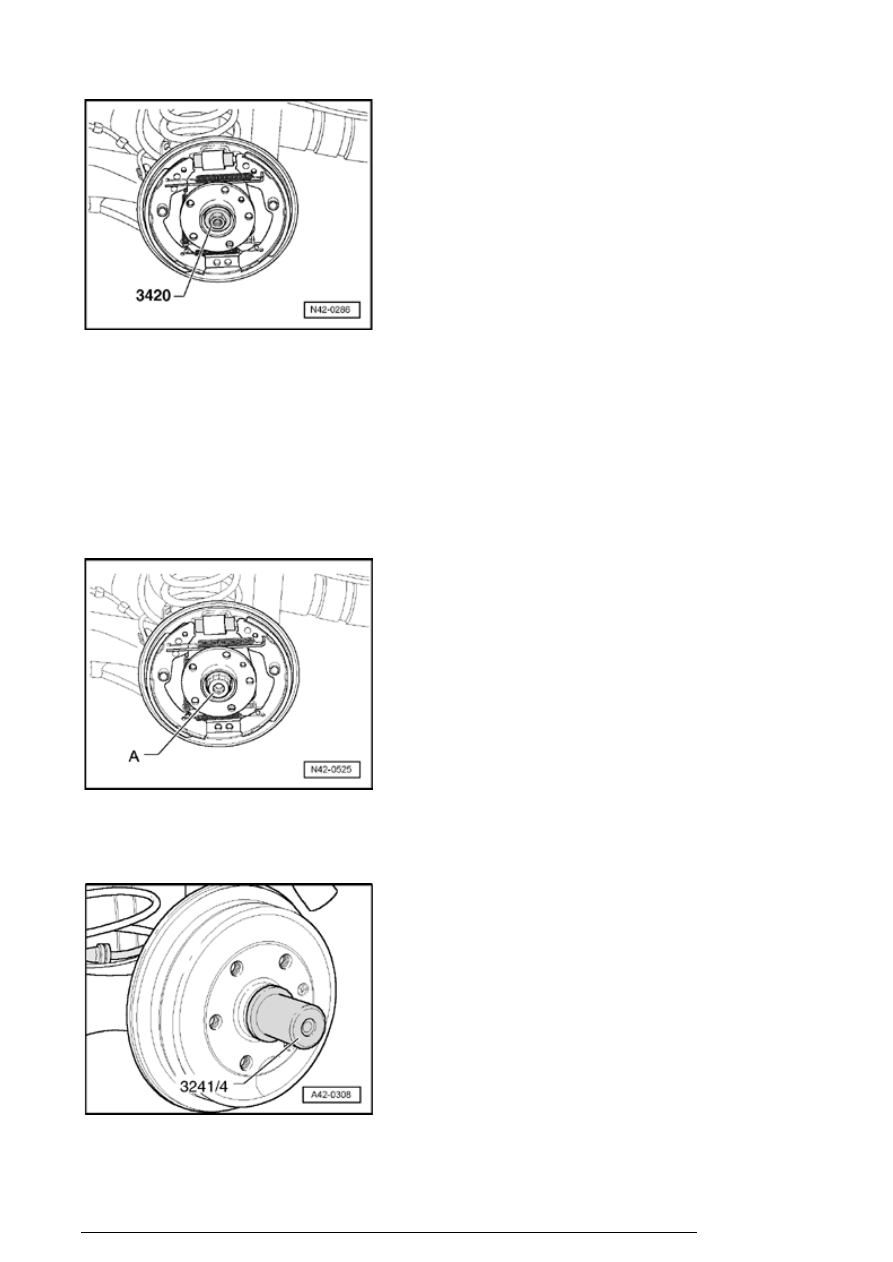

- Attach installation sleeve wheel brg. 3420 and pull wheel
bearing/wheel hub unit on to stop.

Note:

n

Make sure that the hubs/wheel bearing unit does not
tilt!



- Remove installation sleeve wheel brg. 3420 ab.

- Use a new 12-point nut - A - and tighten to 175 Nm.

- Install brake drum.

- Drive in dust cap.

Wheel bearing, servicing

Note:

n

Always replace dust caps.



n

Damaged (dented) dust caps allow ingress of
moisture, always use the tool illustrated. Always use
tool illustrated to reduce chance of damage to dust
cap.



Further installation in reverse order

- Install and fasten wheel



44-2, Tightening torques for

wheel bolts

 .

Wheel bearing, servicing

42 - 4



Rear axle, servicing (all wheel drive
vehicles)

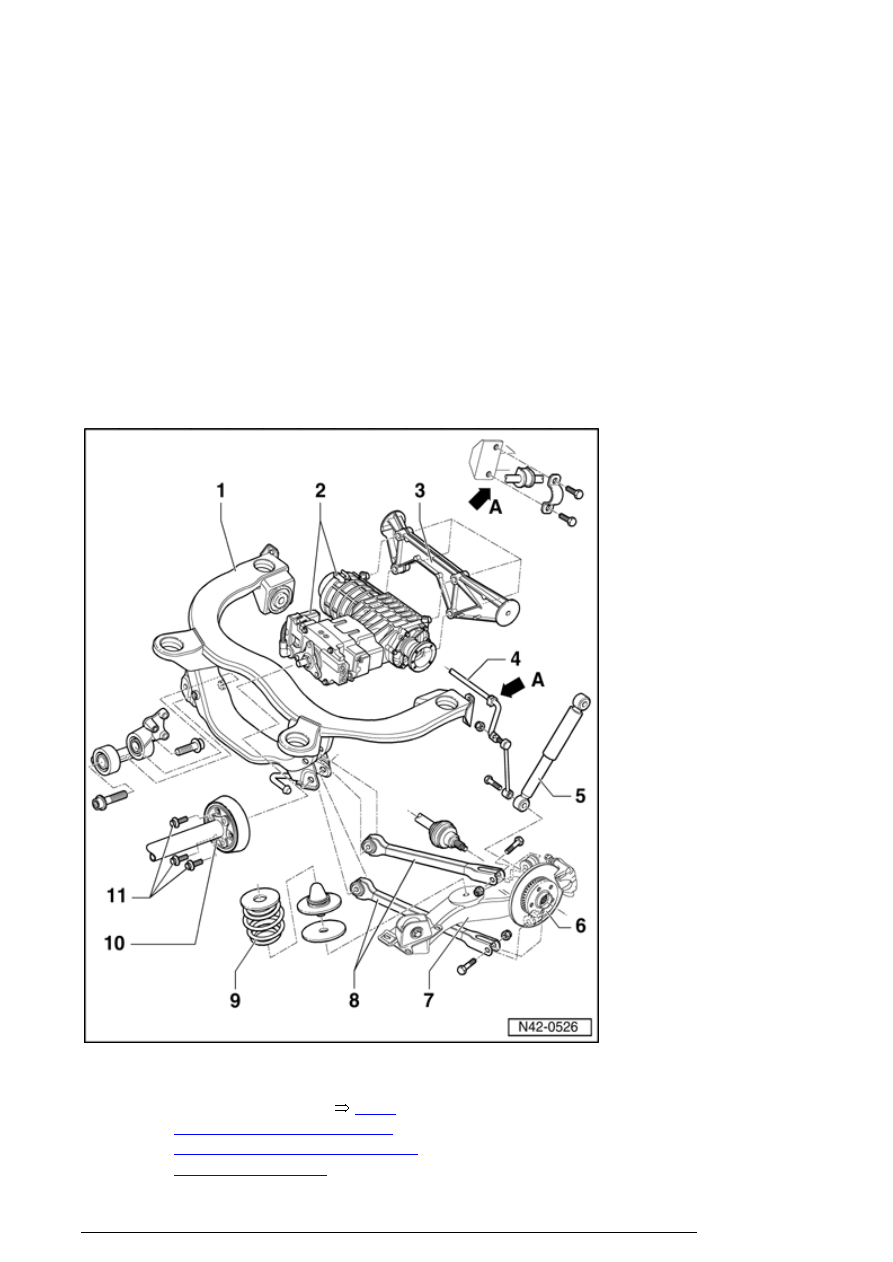

Rear axle with all wheel drive, overview



Note:

n

Always replace self-locking nuts and
bolts.



n

Always replace corroded nuts and
bolts.



1. Subframe

¡

Assembly overview



42-5,

Trailing arm and transverse
links (all-wheel drive vehicles),
assembly overview



Rear axle, servicing (all wheel drive vehicles)
