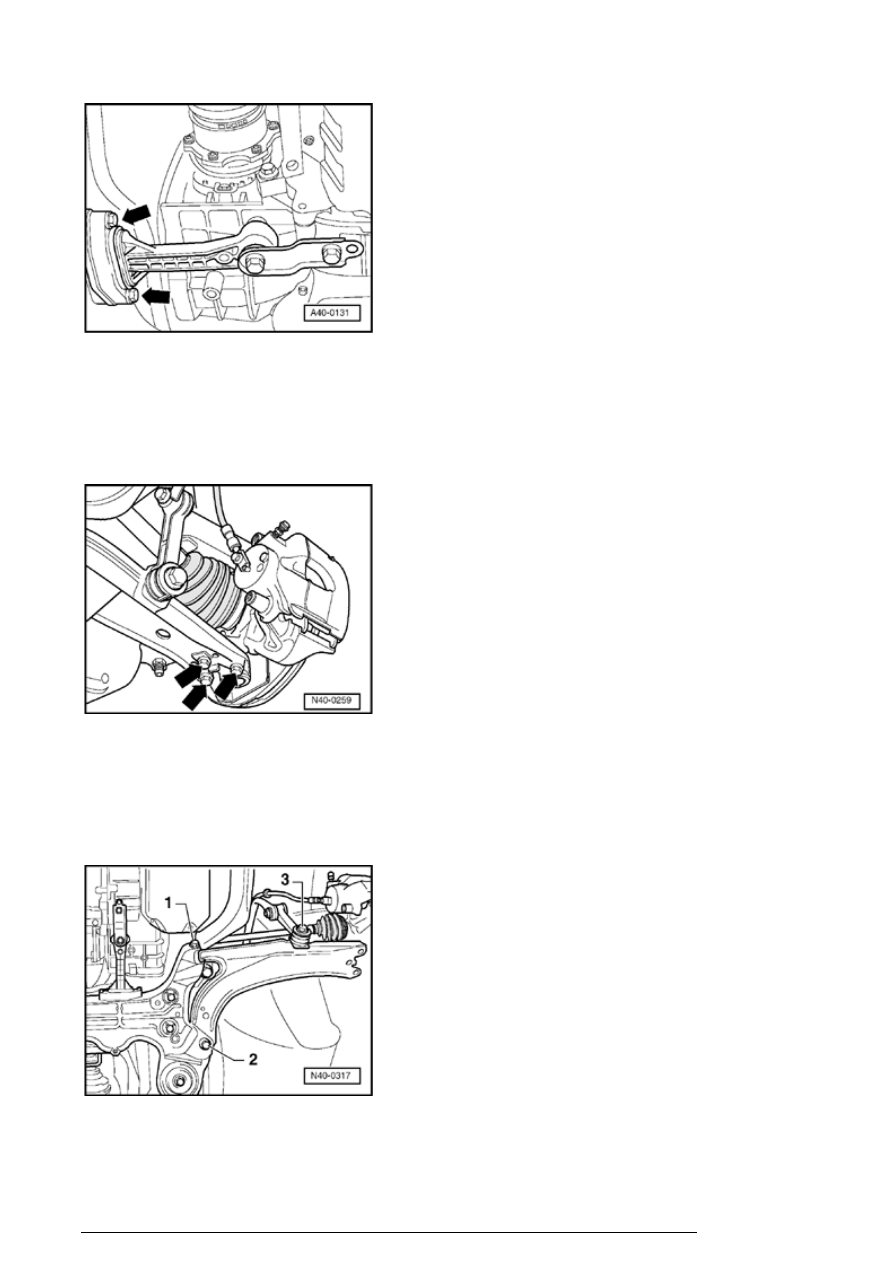

- Remove bolts - Arrows - .

The following steps apply to all vehicles.

- Mark installation position of bolts from ball joint to control
arm.

- Remove bolts - Arrows - .

- Disconnect drive axle from transmission axle flange.

- Pull wheel bearing housing with ball joint out from control
arm.

- Remove hex bolt - 3 - on control arm.

- Remove hex bolts - 1 - and - 2 - and take out control arm.

Front suspension, servicing



Vehicles with automatic transmission

- Push engine/transmission assembly forward with a lever.

- Remove hex bolt - 1 - and take out control arm.

Installing



Installation is carried out in reverse sequence.

- Install and fasten wheel



44-2, Tightening torques for

wheel bolts

 .

Tightening torques:



Ball joint to control arm
Use new bolts!

20 Nm plus an additional

1

 /

4

 turn (90   )

Pendulum support to subframe

25 Nm

Forward bolt for control arm
Rearward bolt for control arm
Use new bolts!

70 Nm plus an additional

1

 /

4

 turn (90   )

Coupling rod to stabilizer bar

30 Nm

Drive shaft to flanged shaft



40-5,

Control arm bonded rubber bushing,
replacing

Front suspension, servicing



Special tools, testers and auxiliary items
required

n

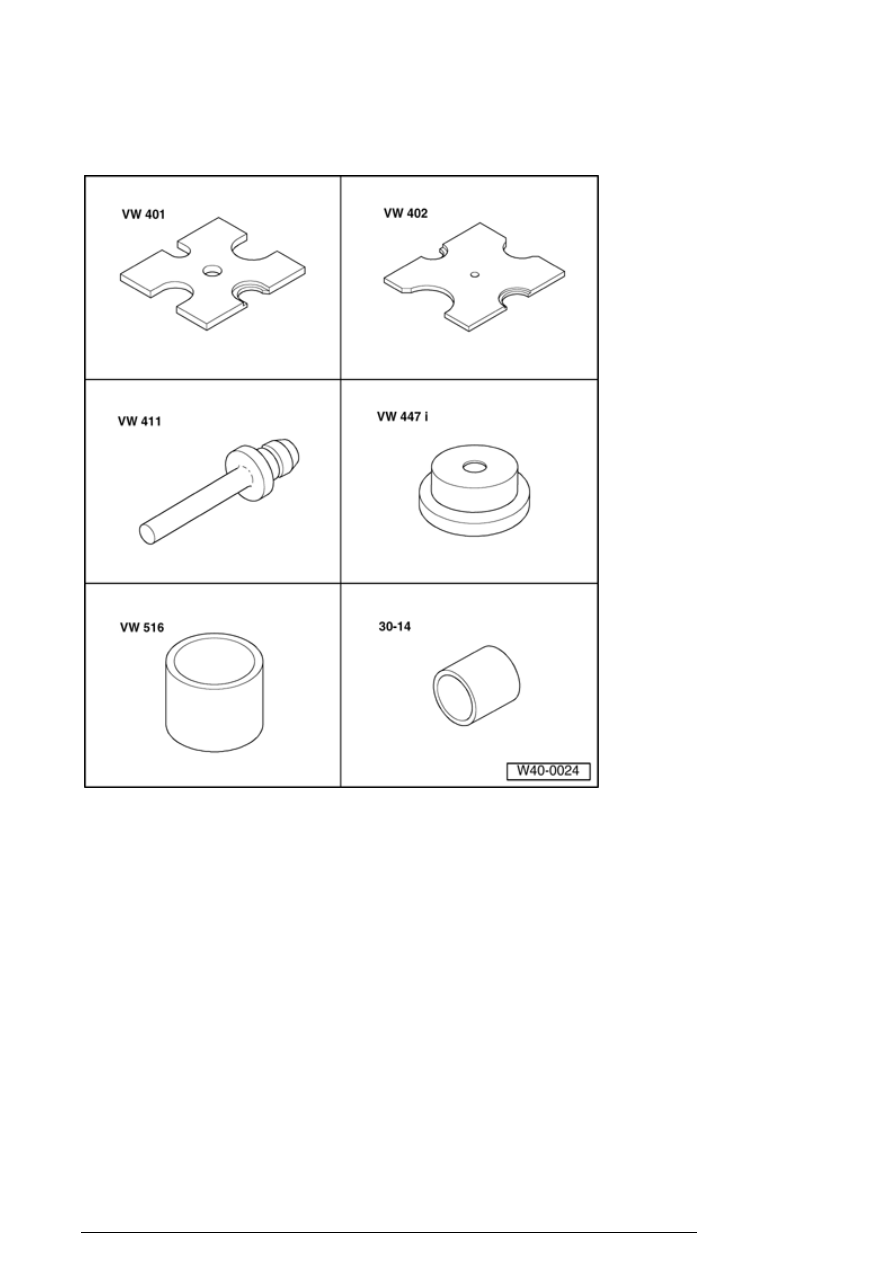

Thrust plate VW401



n

Thrust plate VW402



n

Punch VW411



n

Thrust pad VW447 i



n

Sleeve VW516



n

Tube 30 - 14



Front suspension, servicing



Special tools, testers and auxiliary items
required

n

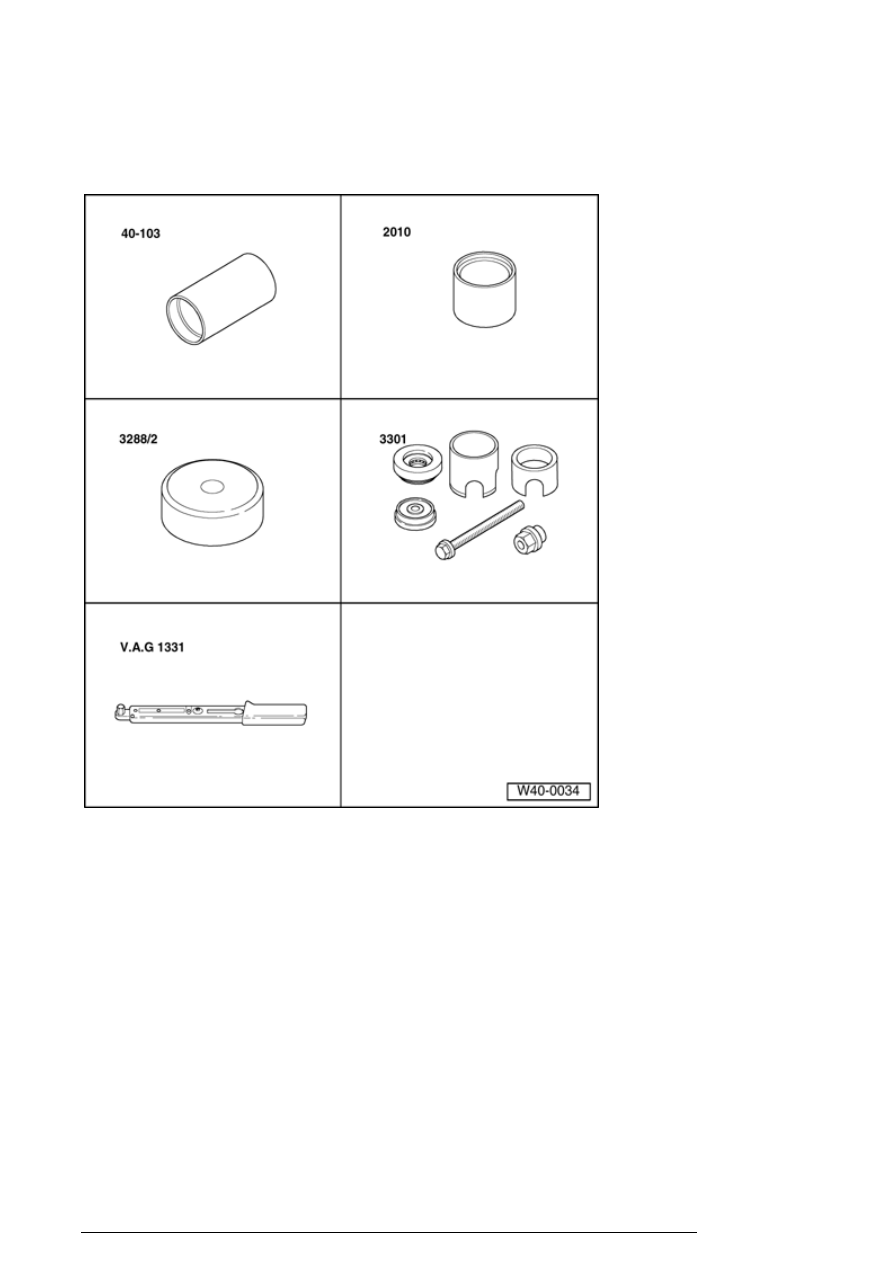

Support 40 - 103



n

Sleeve 2010



n

Press piece 3288/2



n

Assembly tool 3301



n

Torque wrench V.A.G1331



Front suspension, servicing
